Soft Power Switch Mk2 - JST 2mm - przełącznik zasilania - SparkFun PRT-26993

Indeks: SPF-25853 EAN: 5904422387044

Soft Power Switch Mk2 od SparkFun to pasywny przełącznik zasilania On / Off, który umożliwia uruchamianie oraz bezpieczne wyłączanie systemu za pomocą krótkich naciśnięć przycisku. Natomiast długie przytrzymanie przycisku wymusza odcięcie zasilania. Wersja Mk2 obsługuje napięcia od 1,8 V do 5,5 V i została zaprojektowana do użytku z pojedynczymi ogniwami Li-Pol z wbudowanym 2-stykowym złączem JST, więc typowe napięcie nominalne będzie wynosić 3,7 V. Produkt posiada wbudowany samoresetujący bezpiecznik 2 A, wskaźniki LED oraz możliwość podłączenia większego przycisku zewnętrznego.

Soft Power Switch Mk2 - JST 2mm - przełącznik zasilania - SparkFun PRT-26993
36,90 zł
30,00 zł netto
Zapłać później
Producent: SparkFun

Opis produktu: Soft Power Switch Mk2 - JST 2 mm - przełącznik zasilania - SparkFun PRT-26993

Soft Power Switch Mk2 od SparkFun to pasywny przełącznik zasilania On / Off, który umożliwia uruchamianie oraz bezpieczne wyłączanie systemu za pomocą krótkich naciśnięć przycisku. Natomiast długie przytrzymanie przycisku wymusza odcięcie zasilania. Wersja Mk2 obsługuje napięcia od 1,8 V do 5,5 V i została zaprojektowana do użytku z pojedynczymi ogniwami Li-Pol z wbudowanym 2-stykowym złączem JST, więc typowe napięcie nominalne będzie wynosić 3,7 V. Produkt posiada wbudowany samoresetujący bezpiecznik 2 A, wskaźniki LED oraz możliwość podłączenia większego przycisku zewnętrznego.

Soft Power Switch Mk2 - JST 2 mm - przełącznik zasilania - SparkFun PRT-26993

Soft Power Switch Mk2 - JST 2 mm - przełącznik zasilania - SparkFun PRT-26993.

Soft Power Switch Mk2 - JST 2 mm - przełącznik zasilania - SparkFun PRT-26993

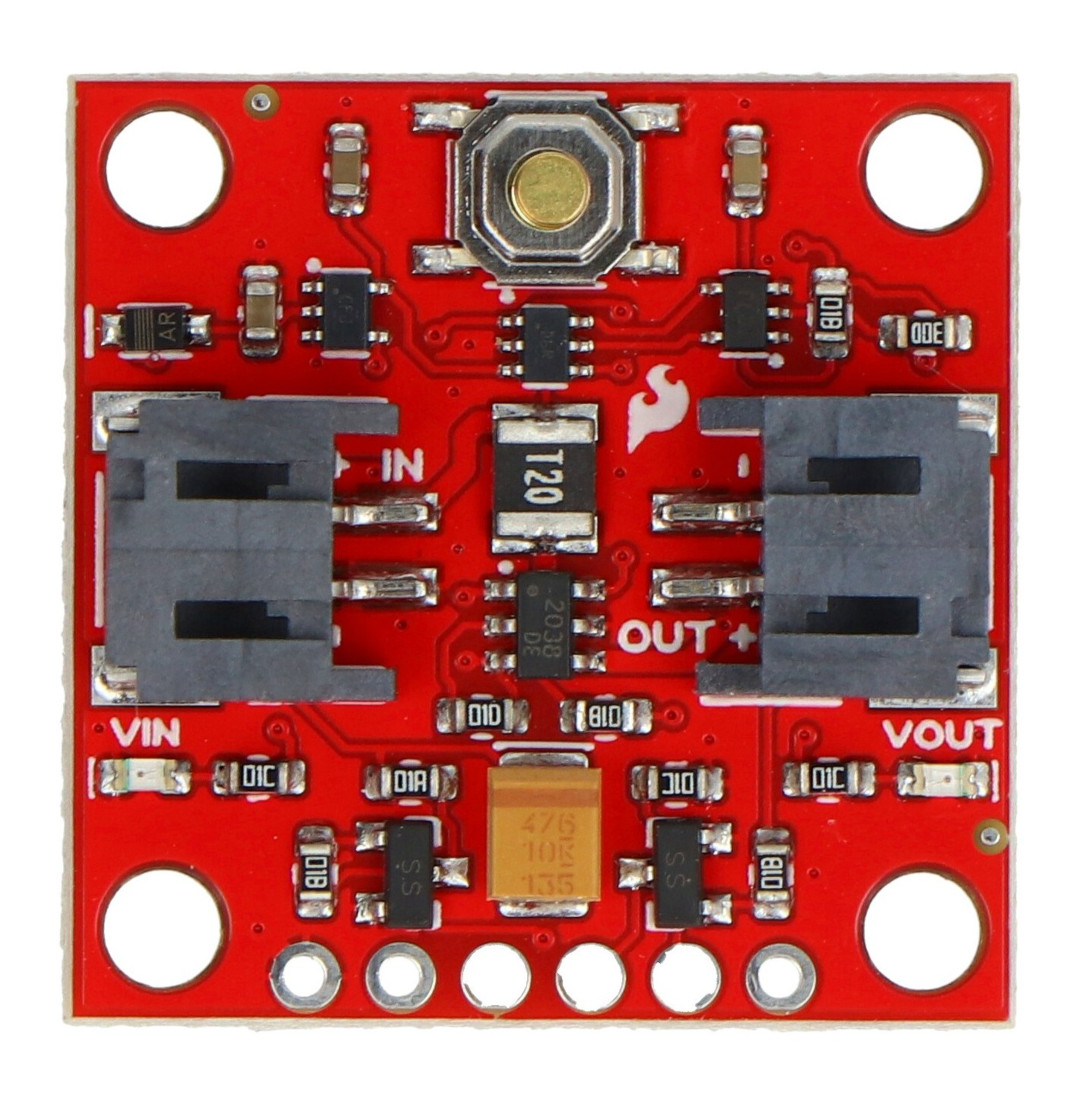

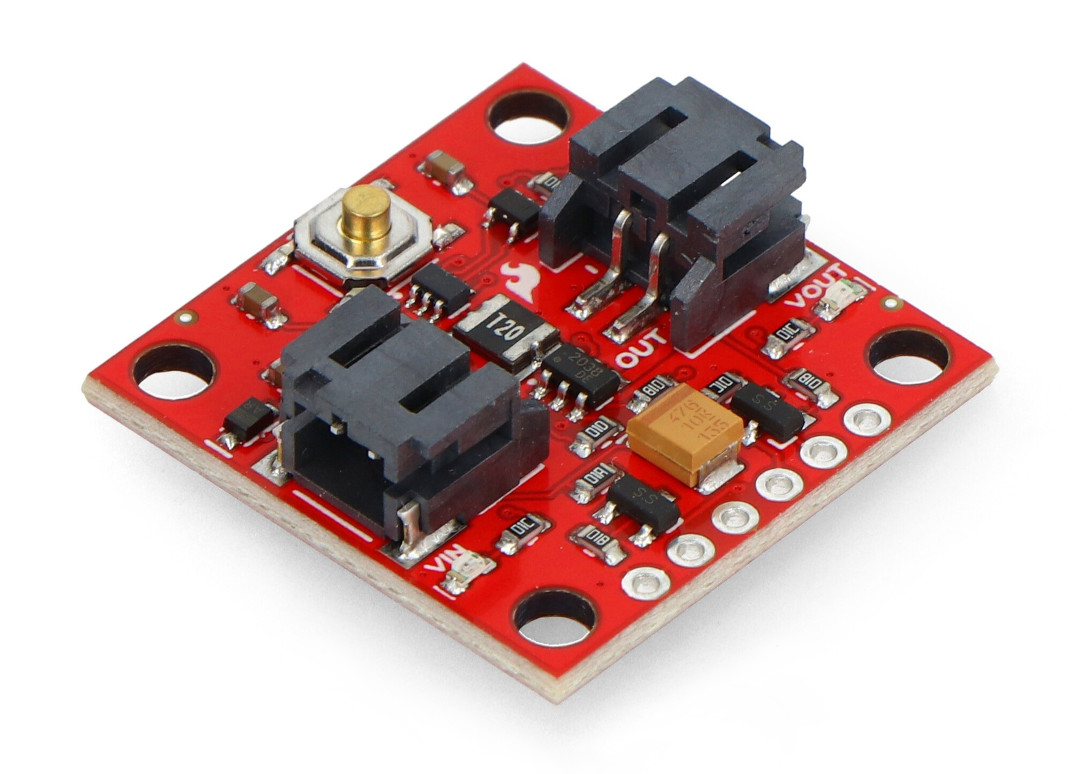

Soft Power Switch Mk2.

Cechy Soft Power Switch Mk2

  • Kompatybilny z Arduino - moduł umożliwia tworzenie projektów z minikomputerem Arduino
  • Wbudowany przycisk chwilowy - przytrzymanie przycisku przez 10 s wymusza odcięcie zasilania
  • Działa z napięciem od 1,8 V do 5,5 V - minimalne napięcie wejściowe wynosi 1,8 V, a maksymalne 5,5 V. Płytka została zaprojektowana do użytku z pojedynczymi ogniwami Li-Pol z wbudowanym 2-stykowym złączem JST, więc typowe napięcie nominalne będzie wynosić 3,7 V

Uwaga! Moduł nie jest przeznaczony do pracy z obciążeniami AC - obsługuje wyłącznie obciążenia DC do 5,5 V.

Wyprowadzenia modułu

Moduł posiada na płytce dwa złącza JST 2 mm, a także pola lutownicze z następującymi wyprowadzeniami:

  • VIN - wejście napięcia (od 1,8 V do 5,5 V). Napięcie jest podawane do tego pinu z pojedynczego akumulatora Li-Pol, który ma nominalnie około 3,7 V
  • VOUT - napięcie wyjściowe płytki, gdy przełącznik jest aktywny
  • GND - uziemienie
  • BTN - (button) możliwość podłączenia zewnętrznego przycisku
  • PUSH - wyjście typu open-drain. Pin wymaga rezystora pull-up. Niski stan wskazuje, że przycisk jest wciśnięty
  • OFF - wymusza wyłączenie (należy podać stan wysoki High, aby odłączyć zasilanie)
  • VIN - dioda LED VIN łączy się z napięciem wejściowym. Wskazuje, że na VIN jest napięcie. Diodę LED można wyłączyć za pomocą zworki LED z tyłu płytki i pod sitodrukiem oznaczonym IN
  • VOUT - dioda LED VOUT łączy się z napięciem wyjściowym. Wskazuje, że na VOUT jest napięcie. Diodę LED można wyłączyć za pomocą zworki LED z tyłu płytki i pod sitodrukiem oznaczonym OUT
  • LED (poniżej IN) - domyślnie dioda LED jest zamknięta. Łączy to diodę LED VIN z napięciem wejściowym. Przecięcie jej wyłączy diodę LED dla napięcia wejściowego
  • LED (poniżej OUT) - domyślnie dioda LED jest zamknięta. Łączy to LED z napięciem wyjściowym. Przecięcie tej zworki wyłączy LED dla napięcia wyjściowego
Soft Power Switch Mk2 - JST 2 mm - przełącznik zasilania - SparkFun PRT-26993

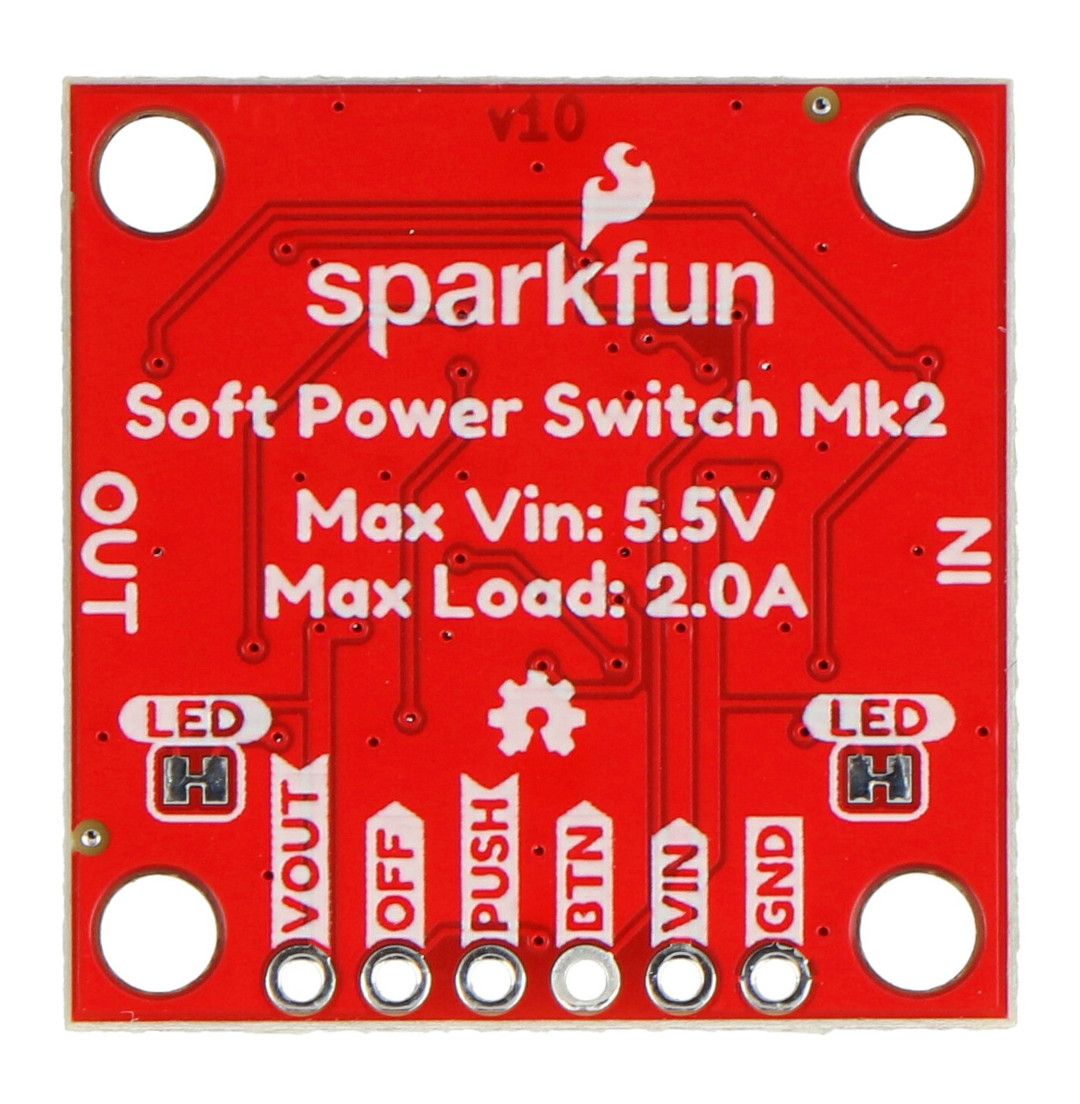

Wyprowadzenia Soft Power Switch Mk2.

Soft Power Switch Mk2 - JST 2 mm - przełącznik zasilania - SparkFun PRT-26993

Soft Power Switch Mk2 - JST 2 mm - SparkFun PRT-26993.

Specyfikacja Soft Power Switch Mk2

  • Napięcie zasilania: od 1,8 V do 5,5 V (typowo ~ 3,7 V z pojedynczego ogniwa Li-Pol)
  • Maksymalny pobór prądu:
    • 2 A ciągłe
    • 4 A chwilowe (zabezpieczone bezpiecznikiem)
  • Tranzystory MOSFET:
    • Typ: SIL2308 N&P-Channel MOSFET
    • Typowa rezystancja kanału P-Channel: 70 mΩ (0,070 Ohm)
  • Prąd spoczynkowy: < 1 µA przy 3,75 V, gdy dioda LED VIN jest wyłączona
  • Złącza: 2x 2-stykowe złącza JST
  • Przycisk: wbudowany przycisk chwilowy
  • Wyprowadzenia: GND, VIN, VOUT, BTN, PUSH, OFF
  • Wymiary: 25,4 mm x 25,4 mm
  • Masa: 3,10 g

Napięcie nominal. 3.7 V
Szerokość opakowania 5 cm
Wysokość opakowania 9 cm
Głębokość opakowania 0.5 cm
Masa opakowania 0.004 kg
