Mini przełącznik Push MOSFET SV 4,5-40V/4A - z ochroną przed prądem wstecznym - Pololu 2809

Indeks: PLL-04854 EAN: 5904422300036

Moduł z przyciskiem jako alternatywa dla przycisków mechanicznych. Przełącznik jest bistabilny, jedno naciśnięcie włącza zasilanie a kolejne naciśnięcie wyłącza go. Dodatkowe wejścia umożliwiają np. automatyczne wyłączanie. Moduł działa z napięciem od 4,5 V do 40 V przy poborze prądu do 4 A.

Mini przełącznik Push MOSFET SV 4,5-40V/4A - z ochroną przed prądem wstecznym - Pololu 2809
22,50 zł
18,29 zł netto
Zapłać później
Producent: Pololu

Opis produktu: Mini przełącznik Push MOSFET SV 4,5-40V / 4A - z ochroną przed prądem wstecznym - Pololu 2809

Moduł z przyciskiem jako alternatywa dla przycisków mechanicznych. Przełącznik jest bistabilny, jedno naciśnięcie włącza zasilanie a kolejne naciśnięcie wyłącza go. Dodatkowe wejścia umożliwiają np. automatyczne wyłączanie. Moduł działa z napięciem od 4,5 V do 40 V przy poborze prądu do 4 A. Płytka posiada wbudowany mały pushbutton oraz umożliwia podłączenie zewnętrznych przycisków. Prąd przełącznika nie wpływa na sterowany układ, dzięki czemu można wykorzystywać różne przyciski do kontroli znacznej ilości energii.

Zalety i ograniczenia

Przełącznik kontroluje parę tranzystorów MOSFET przez które przepływa główny prąd. Moduł posiada wiele zalet, lecz również wad w porównaniu do mechanicznych przełączników. Zatem przed wykorzystaniem go w układzie należy dokładnie zapoznać się z jego możliwościami.

Mini przełącznik Push MOSFET SV 4,5-40V/4A

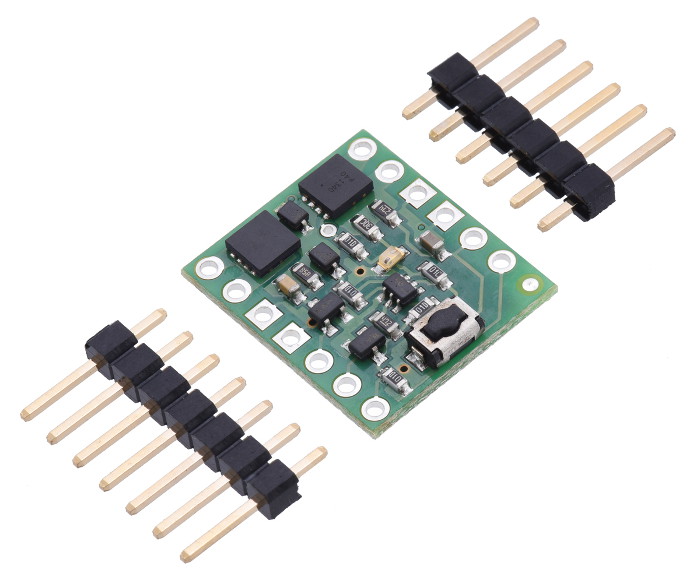

Mini przełącznik Push MOSFET SV 4,5-40V/4A.

Zalety

  • Niewielki rozmiar
  • Ochrona przed prądem wstecznym
  • Możliwość połączenia kilku przełączników dla usprawnienia sterowania
  • Lepsza charakterystyka niż w przełącznikach mechanicznych
  • Możliwość samowyłączenia
  • Możliwość sterowania cyfrowego przez zewnętrzne urządzenia

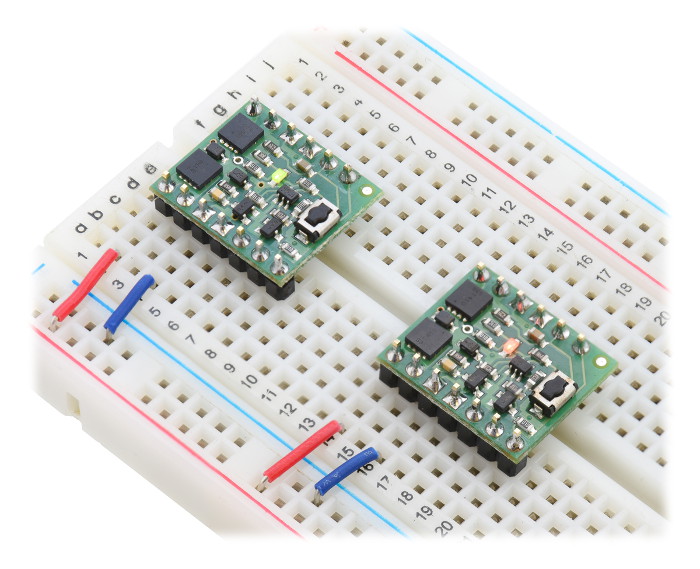

  • Kompatybilne wyprowadzenia z płytką stykową, raster 2,54 mm

Wady

  • Przełącznik jest jedno kierunkowy (napięcie VOUT nie może być przełączone na VIN)
  • Ograniczony zakres napięć
  • Przełącznik może utracić swój stan przy zaniku zasilania (domyślnie jest wyłączony przy pierwszym dostarczeniu zasilania, lecz może domyślnie być włączony w okolicach górnego zakresu pracy).
  • Działa tylko z prądem stałym
  • Brak pełnej izolacji w stanie wyłączenia

Użycie przełącznika

W podstawowym wykorzystaniu wystarczy wbudowany przycisk. Jedno naciśnięcie włącza zasilanie, a kolejne wyłącza je. Bardziej zaawansowane opcje kontrolowane są przez pozostałe piny:

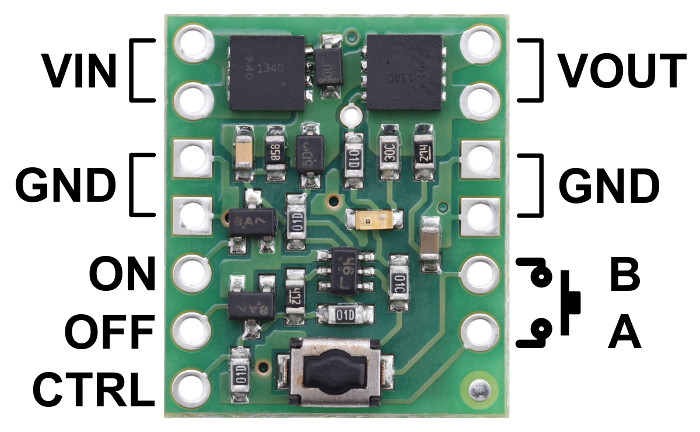

Pin Opis
VIN Napięcie zasilania.
VOUT Napięcie wyjściowe.
GND Masa układu.
A

Połączenie przez przycisk chwilowy z pinem B dla normalnego działania ON/OFF.

Połączenie przez przycisk chwilowy z masą dla ciągłego działania.

B Połączenie przez przycisk chwilowy z pinem A dla normalnego działania ON/OFF.
 ON Impuls powyżej o amplitudzie powyżej 1 V na tym pinie włącza przełącznik.
 OFF Impuls powyżej o amplitudzie powyżej 1 V na tym pinie wyłącza przełącznik.
 CTRL Bezpośrednia kontrola nad stanem przełącznika. Stan wysoki (ponad 1 V) włącza przełącznik, stan niski wyłącza go. Niepodłączony nie ustawia stanu przełącznika. Nie należy ustawiać ustawiać jednocześnie pinów CTRL oraz OFF w stan wysoki.


Wyprowadzeniami są pola lutownicze, umożliwiające wlutowanie złącz goldpin (raster 2,54 mm). Dzięki nim możliwie jest połączenie układu z płytką stykową lub modułem głównym (np. STM32Discovery czy Arduino) za pomocą przewodów.

Dla tego układu MOSFET moc nagrzewająca płytkę jest proporcjonalna do kwadratu przepływającego prądu. Przy typowym prądzie 2 A osiąga temperaturę 55 °C i staje się ona wyczuwalnie ciepła, lecz bezpieczna. Przy odpowiednim odprowadzaniu ciepła można osiągnąć wartość 4,3 A. Jednakże zalecamy zachowanie szczególnej ostrożności, ponieważ tranzystor MOSFET może nagrzać się do temperatury 150 °C.

Specyfikacja przełącznika Push MOSFET

  • Maksymalne napięcie: 40 V
  • Rekomendowane napięcie pracy: od 4,5 do 32 V
  • Prąd ciągły przy temperaturze 55 °C: 2 A
  • Prąd ciągły przy temperaturze 150 °C: 4,3 A
  • Maksymalny prąd: 7,2 A
  • Kolor diody LED: zielony
  • Wymiary: 15 x 18 x 3 mm
  • Masa: 0,6 g
Wymiary produktu


Wymiary produktu.

Szerokość opakowania 7.5 cm
Wysokość opakowania 0.3 cm
Głębokość opakowania 8.5 cm
Masa opakowania 0.003 kg
