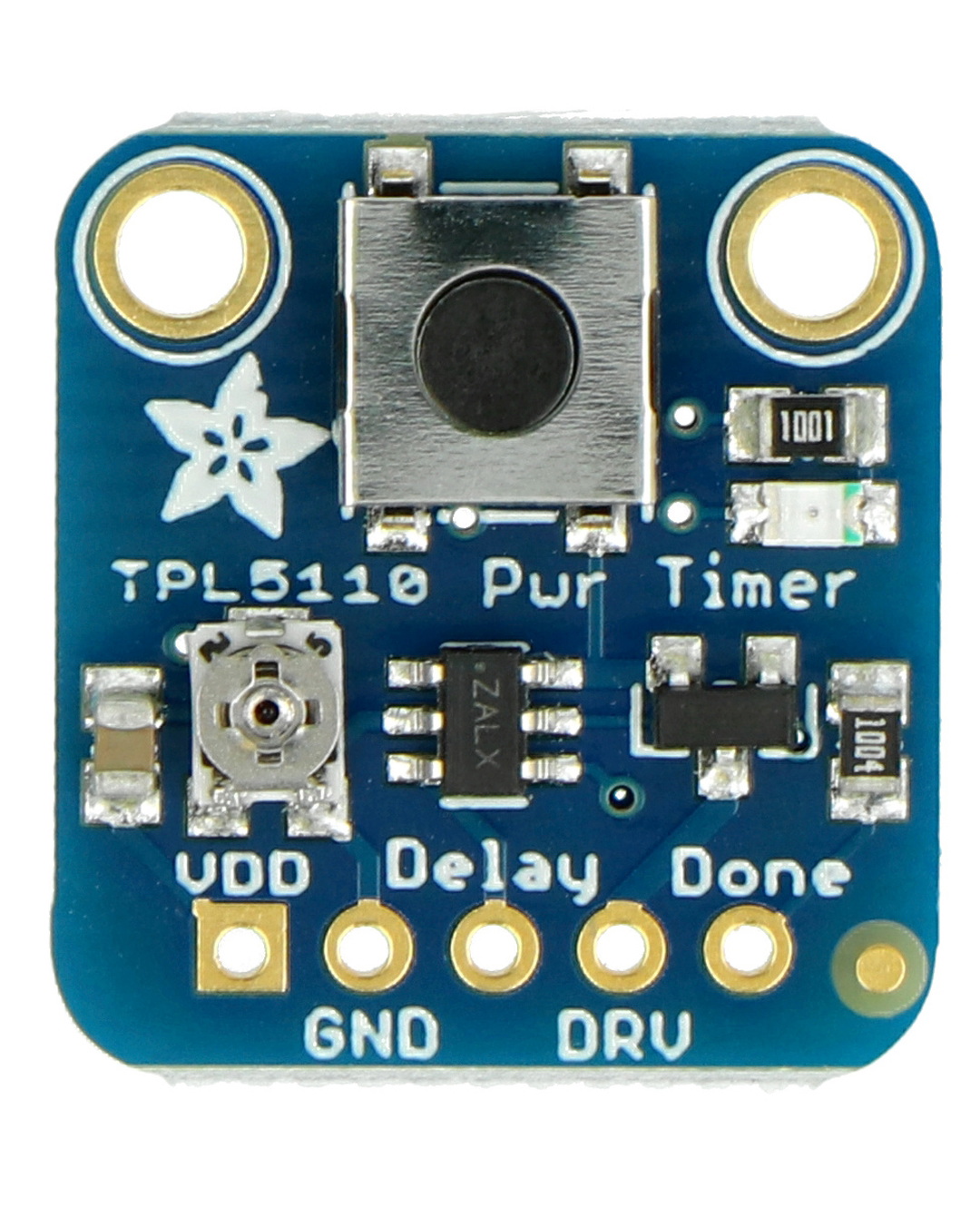

Opis produktu: TPL5110 - wyłącznik czasowy - Adafruit 3435
Moduł umożliwiający obniżenie zużycia energii dowolnego projektu przez jego cykliczne wyłączanie i włączanie. Działa z opóźnieniami od "raz na 100 ms" do "raz na 2 godziny". Zasilany jest napięciem od 3 V do 5 V.
Podłączenie modułu
Moduł posiada 5 wyjść w postaci otworów montażowych. W zestawie znajduje się również listwa goldpin (do samodzielnego wlutowania).
Moduł posiada wbudowany potencjometr do ustalania opóźnienia włączenia układu. Dodatkowo istnieje możliwość włączenia go przez zewnętrzny rezystor, lub przez wbudowany przycisk. TPL5110 posiada również wejście od kontrolowanego urządzenia do informacji o skończonej pracy. Gwarantuje to, że wyłączenie nie nastąpi w trakcie działania układu.
|
Produkt kompatybilny z Arduino W celu ułatwienia pracy z modułem, producent przygotował przewodnik użytkownika wraz z przykładowym programem dla Arduino. |
| Nazwa |
Opis |
|---|---|
| VDD |
Napięcie zasilania od 3 V do 5 V. Zasila moduł i kontrolowane urządzenie. |
| GND |
Masa układu. |
| Delay |
Pin ustawiający opóźnienie przez resystor. Domyślnie podłączony do wbudowanego potencjometru. |
| DRV |
Wyjście napięcia równe VDD. Aktywne, gdy układ jest włączony. |
| Done |
Pin wejściowy od kontrolowanego urządzenia, informujący o skończonej pracy i pozwoleniu na wyłączenie. |
Specyfikacja wyłącznik czasowego
- Napięcie zasilania: od 3 V do 5 V
- Opóźnienie ustawiane przez potencjometr lub rezystor zewnętrzny
- Pobór prądu w czasie wyłączenia: ok. 20 µA
- Wymiary: 19,3 x 18 x 4,5 mm
- Masa: 1,3 g
