Opis produktu: Duży przełącznik Push MOSFET HP 4,5-40 V / 16 A - z ochroną przed prądem wstecznym - Pololu 2813
Moduł z przyciskiem jako alternatywa dla przycisków mechanicznych. Przełącznik jest bistabilny, jedno naciśnięcie włącza zasilanie a kolejne naciśnięcie wyłącza go. Dodatkowe wejścia umożliwiają np. automatyczne wyłączanie. Moduł działa z napięciem od 4,5 V do 40 V przy poborze prądu do 16 A. Płytka posiada wbudowany mały pushbutton oraz umożliwia podłączenie zewnętrznych przycisków. Prąd przełącznika nie wpływa na sterowany układ, dzięki czemu można wykorzystywać różne przyciski do kontroli znacznej mocy.

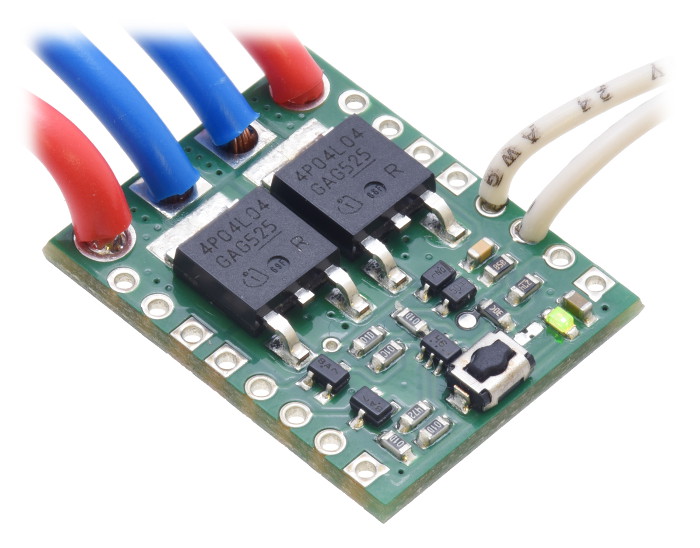

Duży przełącznik Push MOSFET HP 4,5-40V/16A - z ochroną przed prądem wstecznym - Pololu 2813.
Duży przełącznik Push MOSFET HP 4,5-40V/16A - z ochroną przed prądem wstecznym - Pololu 2813.
Specyfikacja
- Maksymalne napięcie: 40 V
- Rekomendowane napięcie pracy: od 4,5 do 32 V
- Prąd ciągły przy temperaturze 55 °C: 6 A
- Prąd ciągły przy temperaturze 150 °C: 16 A
- Maksymalny prąd: 90 A
- Kolor diody LED: zielony
- Wymiary: 20 x 25 x 4 mm
- Masa: 2,7 g
Zalety
- Niewielki rozmiar
- Ochrona przed prądem wstecznym
- Możliwość połączenia kilku przełączników dla usprawnienia sterowania
- Lepsza charakterystyka niż w przełącznikach mechanicznych
- Możliwość samowyłączenia
- Możliwość sterowania cyfrowego przez zewnętrzne urządzenia

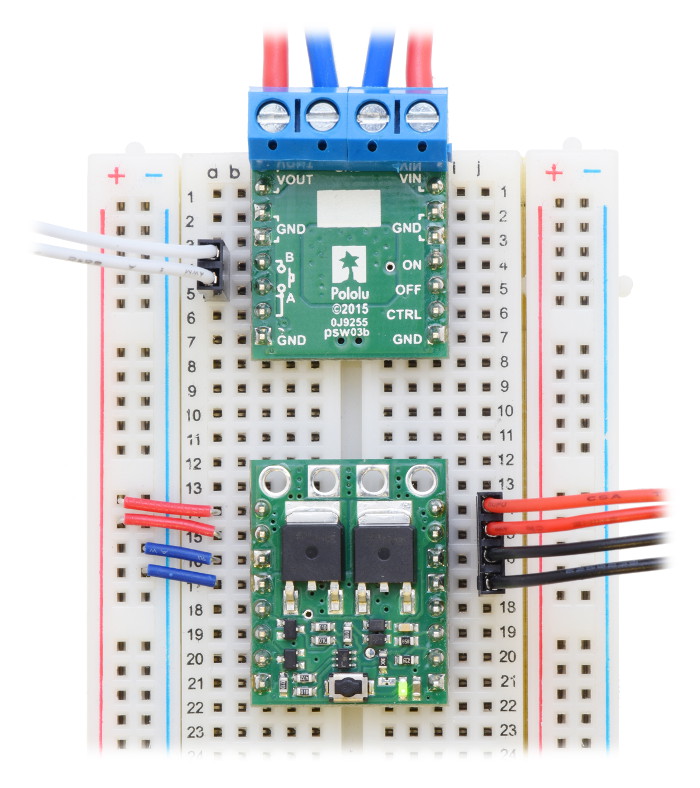

- Kompatybilne wyprowadzenia z płytką stykową, raster 2,54 mm
Wady
- Przełącznik jest jedno kierunkowy (napięcie VOUT nie może być przełączone na VIN)
- Ograniczony zakres napięć
- Przełącznik może utracić swój stan przy zaniku zasilania (domyślnie jest wyłączony przy pierwszym dostarczeniu zasilania, lecz może domyślnie być włączony w okolicach górnego zakresu pracy)
- Działa tylko z prądem stałym
- Brak pełnej izolacji w stanie wyłączenia

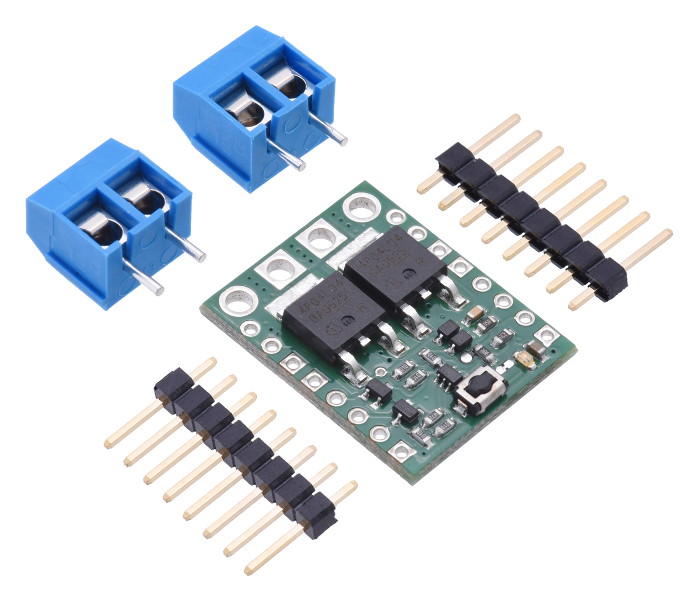

Do modułu dołączone złącza śrubowe oraz złącza goldpin.
Użycie przełącznika
W podstawowym wykorzystaniu wystarczy wbudowany przycisk. Jedno naciśnięcie włącza zasilanie, a kolejne wyłącza je. Bardziej zaawansowane opcje kontrolowane są przez pozostałe piny:
| PIN | OPIS |
|---|---|
| VIN | Napięcie zasilania. |
| VOUT | Napięcie wyjściowe. |
| GND | Masa układu. |
| A |
Połączenie przez przycisk chwilowy z pinem B dla normalnego działania ON/OFF. Połączenie przez przycisk chwilowy z masą dla ciągłego działania. |
| B | Połączenie przez przycisk chwilowy z pinem A dla normalnego działania ON/OFF. |
| ON | Impuls powyżej o amplitudzie powyżej 1 V na tym pinie włącza przełącznik. |
| OFF | Impuls powyżej o amplitudzie powyżej 1 V na tym pinie wyłącza przełącznik. |
| CTRL | Bezpośrednia kontrola nad stanem przełącznika. Stan wysoki (ponad 1 V) włącza przełącznik, stan niski wyłącza go. Niepodłączony nie ustawia stanu przełącznika. Nie należy ustawiać ustawiać jednocześnie pinów CTRL oraz OFF w stan wysoki. |
