Opis produktu: Qwiic Power Switch - przełącznik zasilania - SparkFun PRT-26784
Przełącznik zasilania Qwiic Power Switch od SparkFun umożliwia wydajniejsze zarządzanie urządzeniami posiadającymi złącza Qwiic. Wiele modułów z Qwiic, zwłaszcza tych o dużej mocy, pobiera prąd nawet w trybie czuwania. Moduł przełącznika rozwiązuje ten problem, umożliwiając wyłączenie urządzeń, a tym samym oszczędność energii i wydłużenie pracy akumulatora. Qwiic Power Switch posiada izolację magistrali I2C, co pozwala na łączenie urządzeń I2C 100 kHz i 400 kHz na tej samej magistrali, dzięki czemu można uniknąć spowolnienia komunikacji z szybszymi urządzeniami. Moduł został rozszerzony o dodatkowe piny GPIO, które można wykorzystać jako wejścia lub wyjścia do sterowania innymi komponentami w projekcie. Dwa złącza Qwiic umożliwiają szybkie podłączenie urządzeń peryferyjnych bez konieczności lutowania złącz i przewodów.
Producent udostępnił bibliotekę Arduino oraz przewodnik użytkownika dla początkujących użytkowników.
Qwiic Power Switch - przełącznik zasilania - SparkFun PRT-26784.
Qwiic Power Switch.
Cechy Qwiic Power Switch
- Kompatybilny z Arduino - moduł umożliwia tworzenie projektów z minikomputerem Arduino
- Wyposażony w złącza Qwiic - posiada 2 złącza Qwiic, które umożliwiają szybkie podłączenie urządzeń peryferyjnych bez konieczności lutowania złącz i przewodów
- Wbudowane diody LED - wskazują zasilanie na pinach wejściowych i wyjściowych
- Kompaktowe wymiary - moduł ma niewielkie wymiary, dzięki czemu w łatwy sposób integruje się z projektem
Układ scalony obsługuje napięcia od 2,3 V do 5,5 V, dla zgodności z systemem Qwiic Connect zaleca się ograniczenie napięcia wejściowego do 3,3 V.

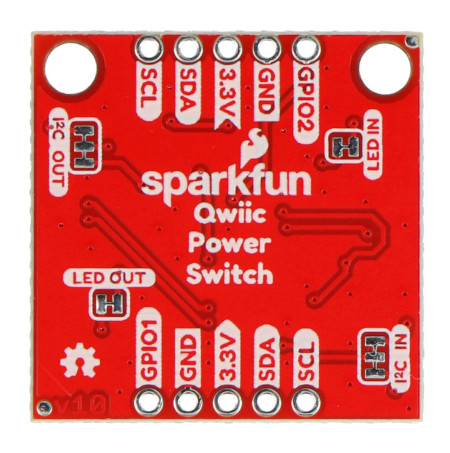

Wyprowadzenia Qwiic Power Switch

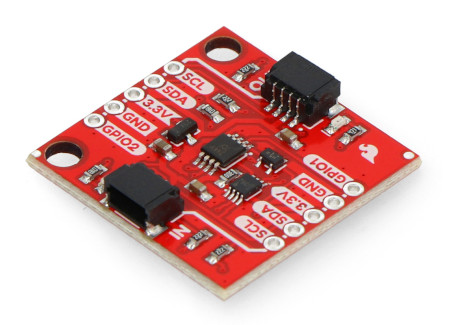

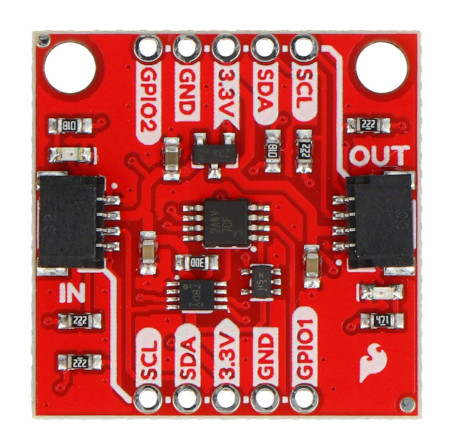

Moduł przycisku posiada na płytce dwa złącza Qwiic. Znajdują się tu również pola lutownicze z następującymi wyprowadzeniami:
- IN - 3,3 V - pin napięcia wejściowego dla płytki. Zalecane napięcie wejściowe dla tego pinu wynosi 3,3 V
- OUT - 3,3 V - pin napięcia wyjściowego dla płytki. Gdy PCA9536 GPIO0 włącza tranzystor, każde urządzenie z włączonym Qwiic, które jest podłączone do tej strony płytki, będzie zasilane napięciem 3,3 V
- GND - uziemienie
- IN
- SCL - linia zegara I2C na wejściu PCA9306
- SDA - linia danych I2C po stronie wejściowej PCA9306
- 3,3 V - zalecane napięcie wejściowe wynosi 3,3 V
- OUT
- SCL - linia zegara I2C na wyjściu PCA9306
- SDA - linia danych I2C po stronie wyjściowej PCA9306
- 3,3 V - PCA9536 GPIO0 włącza tranzystor, każde urządzenie z włączonym Qwiic, które jest podłączone do tej strony płytki, będzie zasilane napięciem 3,3 V
- GND - uziemienie
- GPIO0 - podłączony do przełącznika zasilania MOSFET. Kontroluje napięcie między pinem wejściowym 3,3 V a VOUT. Gdy ten tranzystor jest wyłączony, zasilanie jest odłączane od rezystorów podciągających wyjścia I2C
- GPIO1 - pin dodatkowy
- GPIO2 - pin dodatkowy
- GPIO3 - pin jest podłączony do PCA9306, co pozwala na izolację wyjścia I2C
Wyprowadzenia Qwiic Power Switch.
Qwiic Power Switch - SparkFun PRT-26784.
Specyfikacja techniczna Qwiic Power Switch
- Układ PCA9536:
- 4-bitowy ekspander I2C do portu równoległego
- Napięcie robocze: od 2,3 V do 5,5 V
- Temperatura pracy: od -40°C do 85°C
- Szybka magistrala I2C 400 kHz
- Rejestr konfiguracji wejścia / wyjścia
- Rejestr inwersji polaryzacji
- Wewnętrzny reset po włączeniu zasilania
- Pobór prądu w trybie czuwania (typowy): 0,2 μA
- Adres I2C: 0x41
- Układ PCA9306:
- Podwójny dwukierunkowy konwerter poziomu napięcia magistrali I2C
- Praca bez blokowania w przypadku izolacji
- DMG2305UX MOSFET z kanałem P
- Typowa rezystancja w stanie przewodzenia 52 mΩ (0,052 Ohm)
- Porty połączeniowe IN i OUT Qwiic
- IN / OUT I2C Rezystory podciągające
- 2x dodatkowe piny GPIO
- Diody LED zasilania IN i OUT
- 2x złącze Qwiic
- Wymiary: 25,4 x 25,4 mm
- Masa: 2,4 g
