Opis produktu: Power Delivery Board - moduł zasilający ze złączem USB C - Qwiic - SparkFun DEV-15801
Power Delivery Board to moduł od firmy SparkFun, który umożliwi Ci dostarczanie do Twojego projektu napięcia w zakresie od 5 V do 20 V oraz natężenia prądu do 5 A, podczas gdy tradycyjne zasilacze mogą dostarczać szeroki zakres prądu, ale napięcie pozostaje stałe na poziomie 5 V. Płytka charakteryzuje się niewielkimi rozmiarami, niskim poborem energii oraz prostą obsługą. Oparta jest na mikrokontrolerze firmy STMicroelectronics, STUSB4500. Do konfiguracji wykorzystuje magistralę I2C. Dane o profilach przechowywane są w nieulotnej pamięci. Moduł może być zasilany przez port USB C lub poprzez złącze Qwiic, z napięciem 3,3 V.

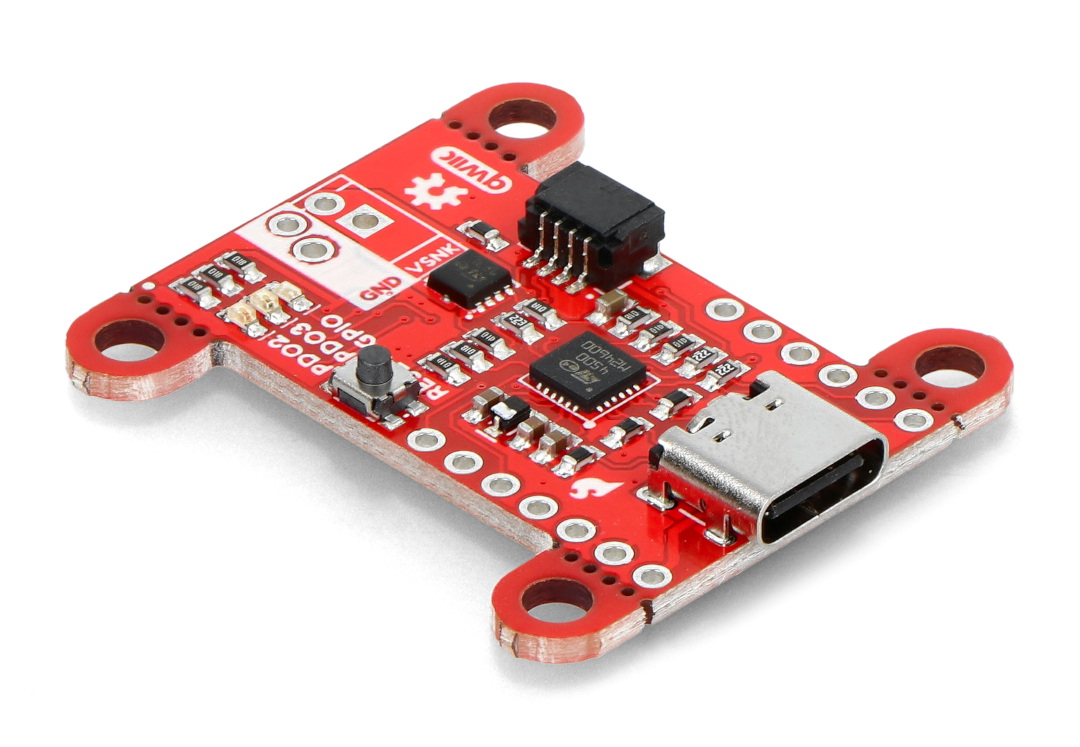

Power Delivery Board - moduł zasilający ze złączem USB C - Qwiic - SparkFun DEV-15801.

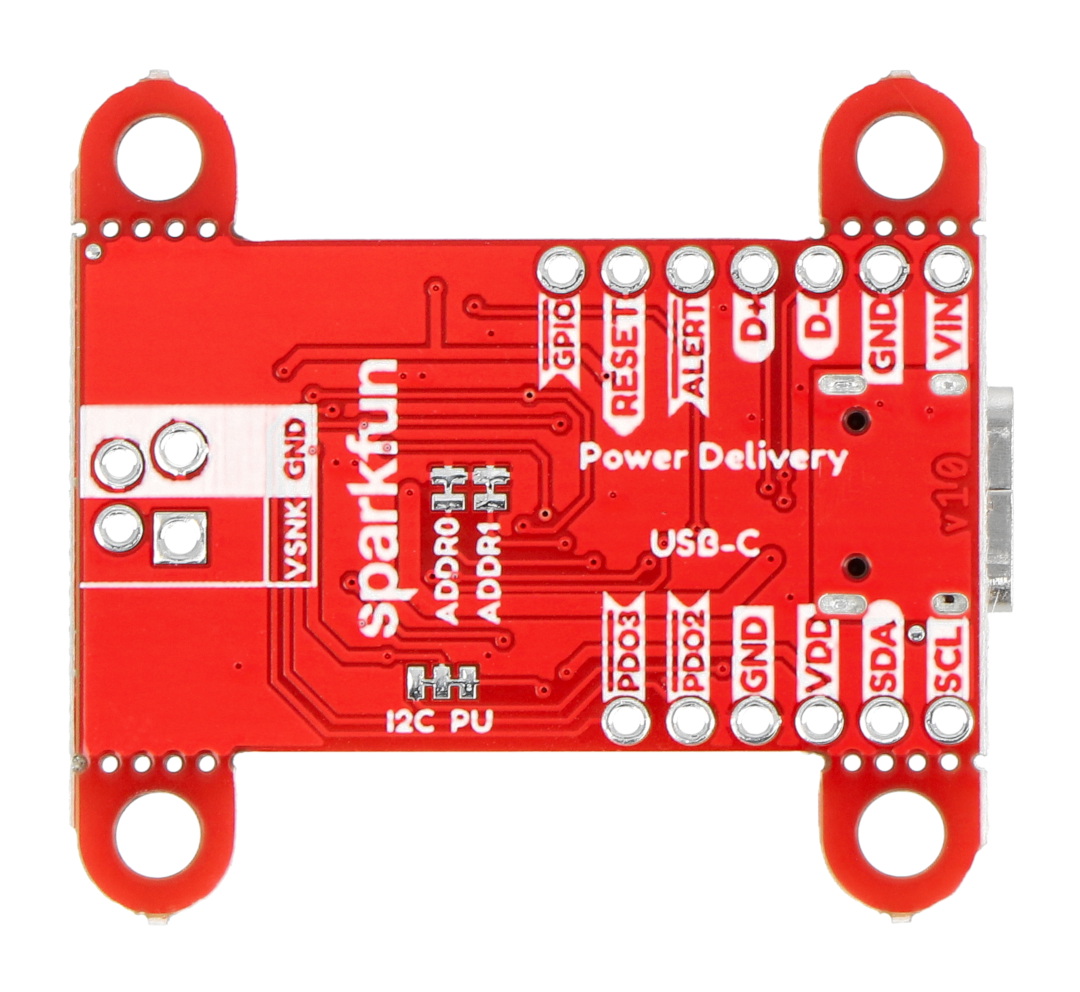

Wyprowadzenia na płytce Power Delivery Board.
Wyprowadzenia modułu
- VSNK - moc wyjściowa
- VDD - zasilanie, od 3 V do 5,5 V
- GND - masa układu
- SCL - linia zegarowa magistrali I2C
- SDA - linia danych magistrali I2C
- D- - para różnicowa USB, ujemna
- D+ - para różnicowa USB, dodatnia
- ALERT - pin przerwania I2C, aktywowany stanem niskim
- RESET - reset układu, aktywowany stanem wysokim
- GPIO - wyjście ogólnego przeznaczenia, aktywowany stanem niskim
- PDO2 - profil zasilania odpowiedni dla aplikacji o średniej mocy wyjściowej (do 15 V / 1,5 A)
- PDO3 - profil zasilania zapewniający maksymalną wartość mocy wyjściowej (do 20 V / 1 A)
Produkt kompatybilny z Arduino i Raspberry Pi
Producent udostępnia przewodnik użytkownika, który znacząco uławia rozpoczęcie pracy z modułem.
Specyfikacja techniczna Power Delivery Board
- Zakres napięcia wejściowego i wyjściowego: od 5 V do 20 V
- Prąd wyjściowy: 5 A
- Mikrokontroler: STUSB4500
- Komunikacja: I2C
- Konfigurowalne profile zasilania
- Automatyczny kontroler Sink Type-C i USB PD
- Certyfikowane USB C w wersji 1.2 i USB PD w wersji 2.0
- Zintegrowane monitorowanie napięcia VBUS
- Zintegrowane sterowniki bramek przełączających VBUS (PMOS)

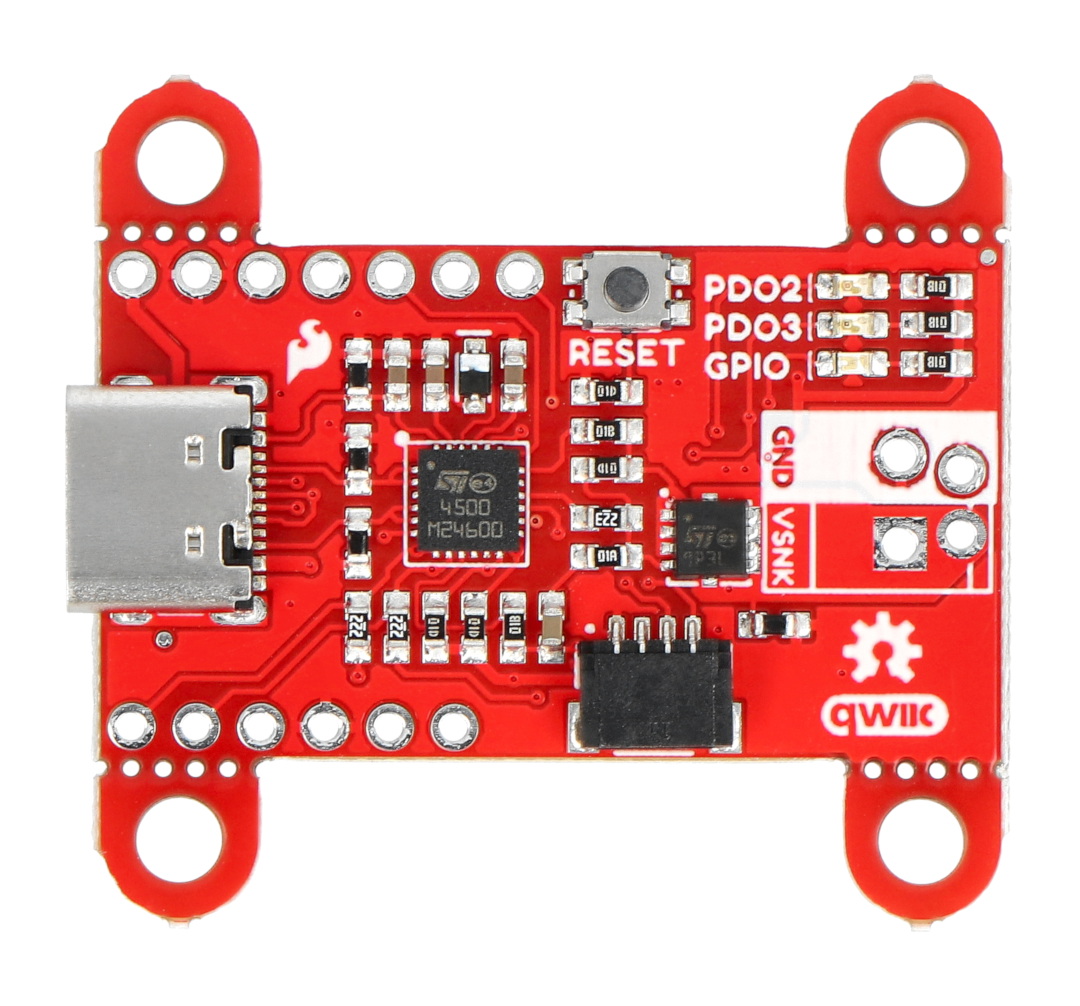

Płytka oparta jest na mikrokontrolerze STUSB4500.
