Opis produktu: Power Management Hat (B) - moduł zarządzania energią - nakładka do Raspberry Pi - Waveshare 23452
Power Management Hat (B) to nakładka przeznaczona do płytki Raspberry Pi pozwalająca na zarządzenie energią. Nakładka jest wyposażona w dwurdzeniowy procesor RP2040 z częstotliwością taktowania do 133 MHz, który odpowiada za sterownie pracą urządzenia. Umożliwia użytkownikowi wiele przydatnych funkcji, takich jak: czasowe włączanie i wyłączanie czy pomiar napięcia roboczego i poboru prądu. Power Management Hat (B) został wyposażony także w układ MP28167-A buck-boost zapewniający szybką reakcję na stany przejściowe obciążenia.
Produkt kompatybilny z Raspberry Pi 4B!
Sprawdź także przewodnik użytkownika przygotowany przez producenta.
Przedmiotem sprzedaży jest wyłącznie nakładka. Raspberry Pi należy nabyć osobno.

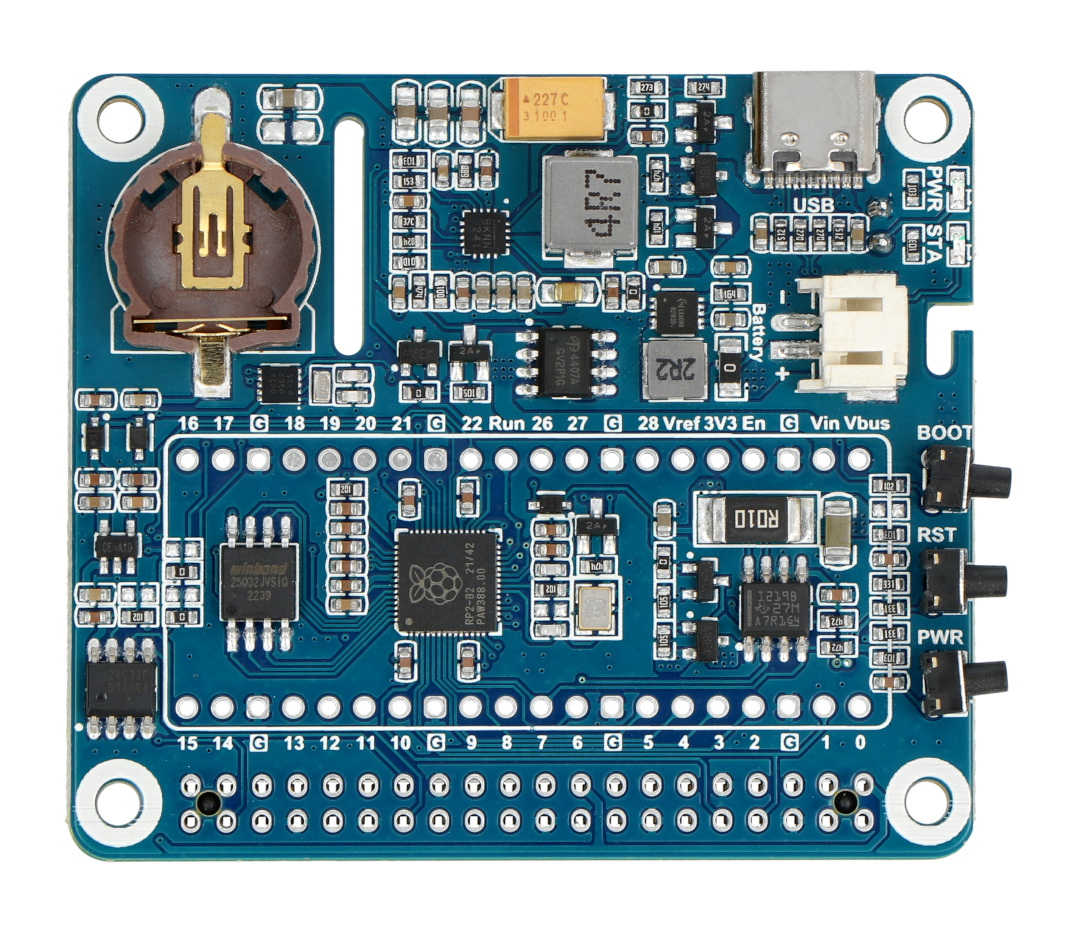

Power Management Hat (B) - moduł zarządzania energią - nakładka do Raspberry Pi - Waveshare 23452.
Cechy szczególne płytki
- Posiada 40-pinowe złącze GPIO, które jest kompatybilne z płytkami z serii Raspberry Pi
- Została wyposażona w dwurdzeniowy procesor ARM Cortex M0+, z taktowaniem do 133 MHz
- Posiada wbudowany układ RTC PCF8523 wysokiej precyzji
- Posiada wbudowany chip MP28167-A typu buck-boost DC zapewniający szybką reakcję na stany przejściowe obciążenia
- Zawiera wbudowany przycisk zdefiniowany przez użytkownika, może być używany do uruchamiania Raspberry Pi, bezpiecznego wyłączania lub innych niestandardowych funkcji uzależnionych od indywidualnych potrzeb
- Została wyposażona w szereg obwodów zabezpieczających takich jak przeciwbieżne zasilanie, przeciwprądowe, które zapewniają stabilną i bezpieczną pracę
- Posiada także obwód monitorowania napięcia / prądu, monitoruje napięcie i prąd roboczy Raspberry Pi w czasie rzeczywistym
Rozmieszczenie elementów
- USB typu C do programowania, komunikacji USB i zasilania
- MP28167-A układ scalony buck-boost DC zapewniający szybką reakcję na stany przejściowe obciążenia
- Uchwyt na baterię CR1220 zapewnia stabilne zasilanie układu zegara RTC
- Układ PCF85063 RTC
- Układ W25Q32JVSSIQ 4 MB NOR-Flash
- Dwurdzeniowy procesor RP2040, częstotliwość do 133 MHz
- INA219 o zerowym dryfie, dwukierunkowy monitor prądu/mocy
- Przycisk użytkownika, używany jako przycisk zasilania
- Przycisk resetowania
- Przycisk BOOT - naciśnij jednocześnie przycisk Reset, zwolnij przycisk Reset, a następnie przycisk BOOT, aby wejść w tryb programowania
- Złącze akumulatora PH2.0
- Złącze do wpięcia wentylatora
- Dioda LED - wskaźnik stanu
- Dioda LED - wskaźnik zasilania
- Wysokowydajny układ ładowania akumulatora litowego ETA6096
- Złącza GPIO Raspberry Pi
- Wyprowadzenia RP2040 zgodne z wyprowadzeniami Raspberry Pi Pico, do połączenia z Pico Hat

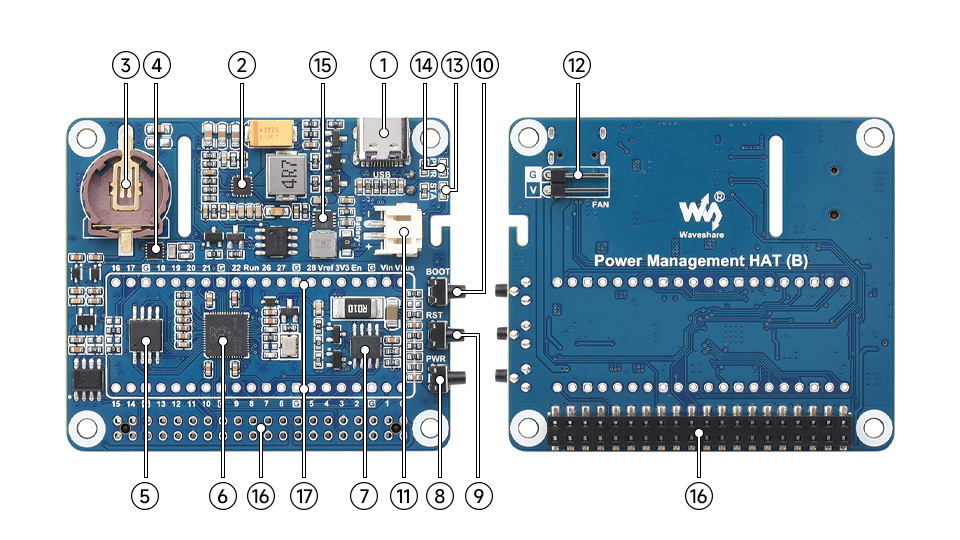

Rozmieszczenie elementów na płytce.

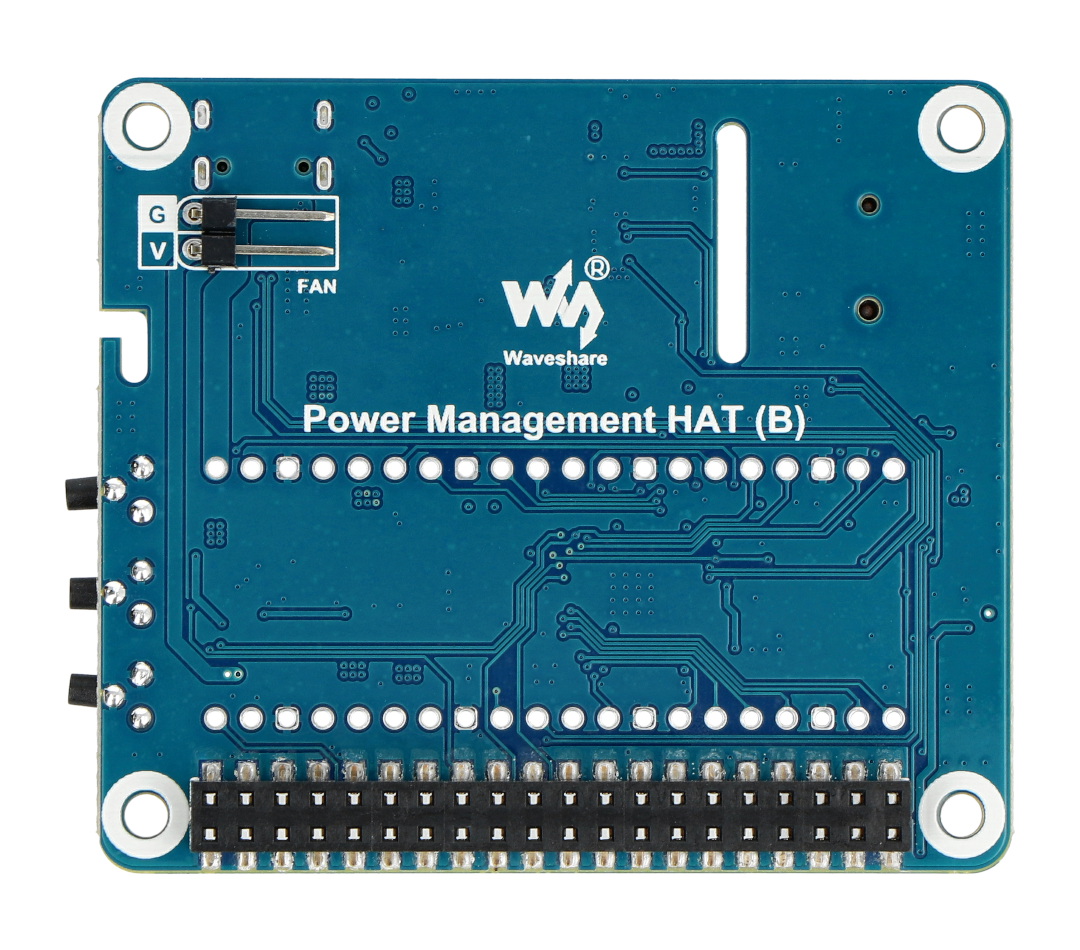

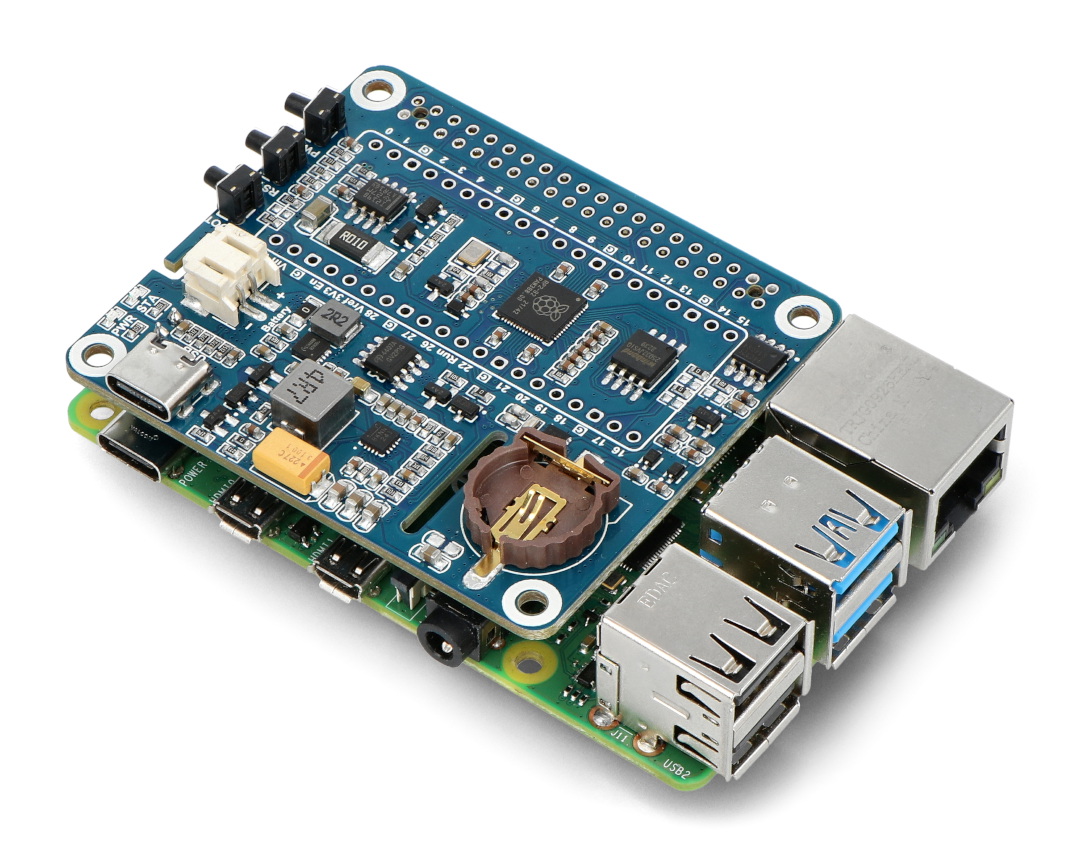

Nakładka do Raspberry Pi od Waveshare.
Specyfikacja techniczna modułu
- Wbudowany układ: RP2040
- Interfejs komunikacyjny: UART + GPIO
- Prędkość komunikacji: domyślnie 115200 bps (konfigurowalne)
- Złącze zasilania: port USB lub złącze PH2.0
- Napięcie wejściowe zasilania (USB): 5 V
- Napięcie wejściowe zasilania (PH2.0): od 3,3 V do 4,2 V (akumulator litowy 3,7 V)
- Średnica otworu montażowego: 3 mm
- Wymiary płytki: 56,5 x 65 mm
Zawartość zestawu
- Power Management Hat (B) - moduł zarządzania energią - nakładka do Raspberry Pi - 1 sztuka
- Przewód połączeniowy USB
- Listwa ze złączami 2,54 mm
- Elementy montażowe - śrubki, podkładki, dystanse

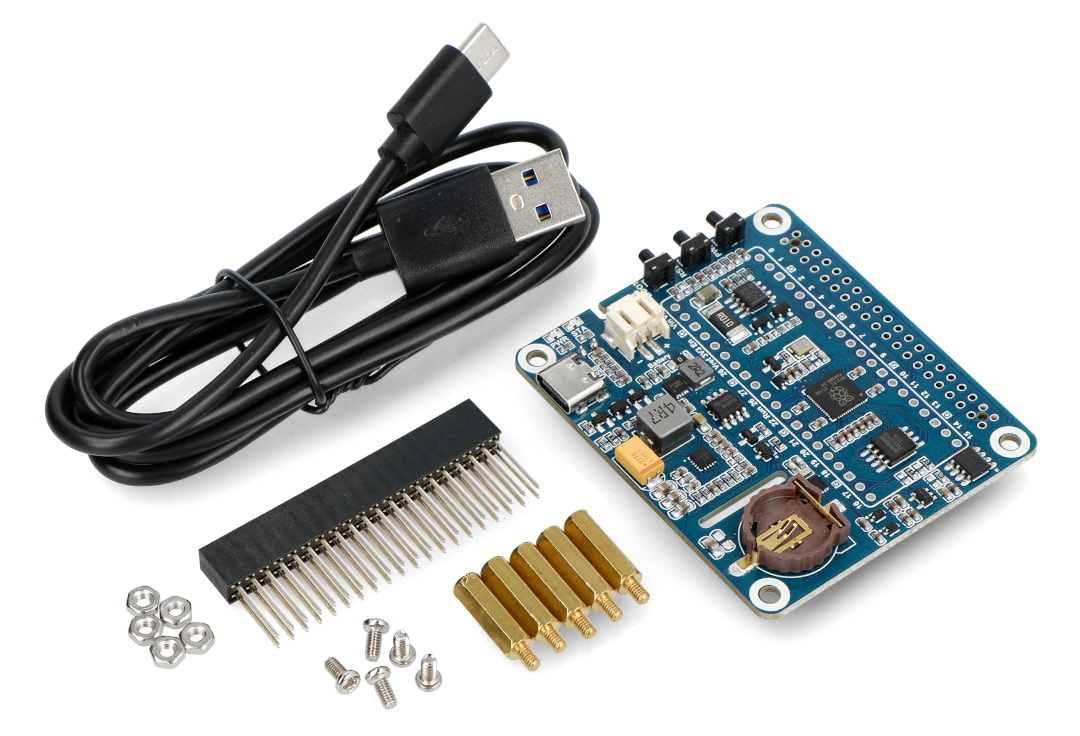

Elementy wchodzące w skład zestawu.
