Opis produktu: Lipo Charger - moduł ładujący do akumulatorów Li-Pol poprzez USB C - DFRobot DFR0668
Moduł ładujący Lipo Charger od DFRobot ze złącze USB typu C. Przeznaczony do ładowania jednego ogniwa akumulatora litowo-polimerowego Li-Pol o parametrze 3,7 V. Niewielkie rozmiary modułu pozwalają na wykorzystanie go w wielu scenariuszach i aplikacjach. Ładowarka wyposażona została we wbudowany układ TP4056X, który gwarantuje, że ładowanie jest szybkie i bezpieczne. Moduł pozwala dostosować parametry zasilania do indywidualnych potrzeb - możliwe jest ustawienie aż trzech trybów ładowania: 50 mA, 200 mA i 500 mA (domyślnie 50mA).

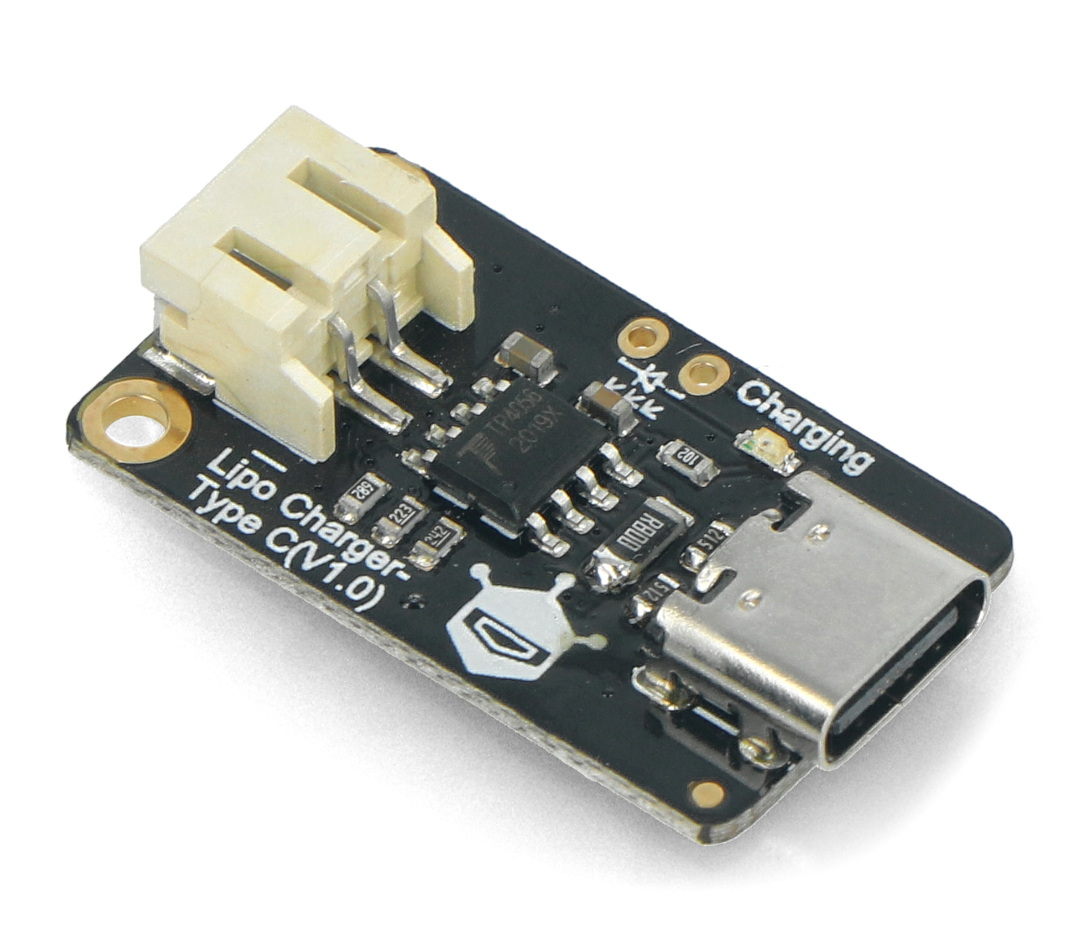

Lipo Charger - moduł ładujący do akumulatorów Li-Pol poprzez USB typu C.

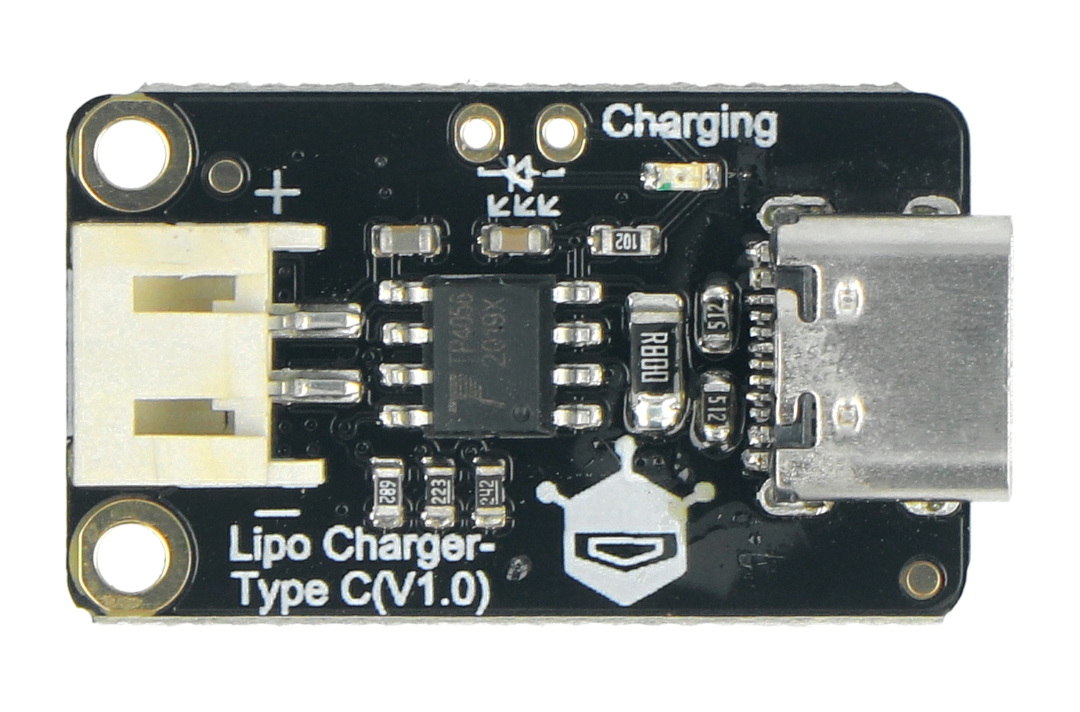

Kompaktowe wymiary elementu sprawiają, że moduł znajduje zastosowanie w wielu projektach.
Specyfikacja techniczna modułu
- Typ: moduł ładujący do akumulatora Li-Pol
- Złącze: USB typu C
- Wbudowany układ: TP4056X
- Napięcie wejściowe: 5 V
- Prąd ładowania: 50 mA / 200 mA / 500 mA
- Ograniczone napięcie ładowania: 4,2 V ± 1%
- Zakres temperatury pracy: od -40°C do 85°C
- Wymiary modułu: 16,5 x 28 mm
Lipo Charger - jak używać
Należy podłączyć moduł Lipo Charger do zewnętrznego źródła zasilania poprzez znajdujące się na płytce złącze USB typu C. Moduł został wyposażony także w diodę LED sygnalizującą stan pracy: miga, gdy nie jest podłączony żaden akumulator; świeci się, gdy podłączone jest ogniwo akumulatora; nie świeci, gdy akumulator jest w pełni naładowany. Dodatkowo możliwe jest także podłączenie zewnętrznego wskaźnika, w celu bieżącego monitorowania poziomu naładowania ogniwa. Akumulator można ładować w trzech trybach: ładowanie podtrzymujące, ładowanie prądem stałym oraz ładowanie napięciem stałym. Ponadto użytkownik może także wybrać wartość natężenia prądu z jakim ma być ładowane ogniwo. Podczas wyboru należy uwzględnić pojemność ładowanego akumulatora:
- od 100 mAh do 400 mAh - 50 mA
- od 400 mAh do 1000 mAh - 200 mA
- > 1000 mAh - 500 mA

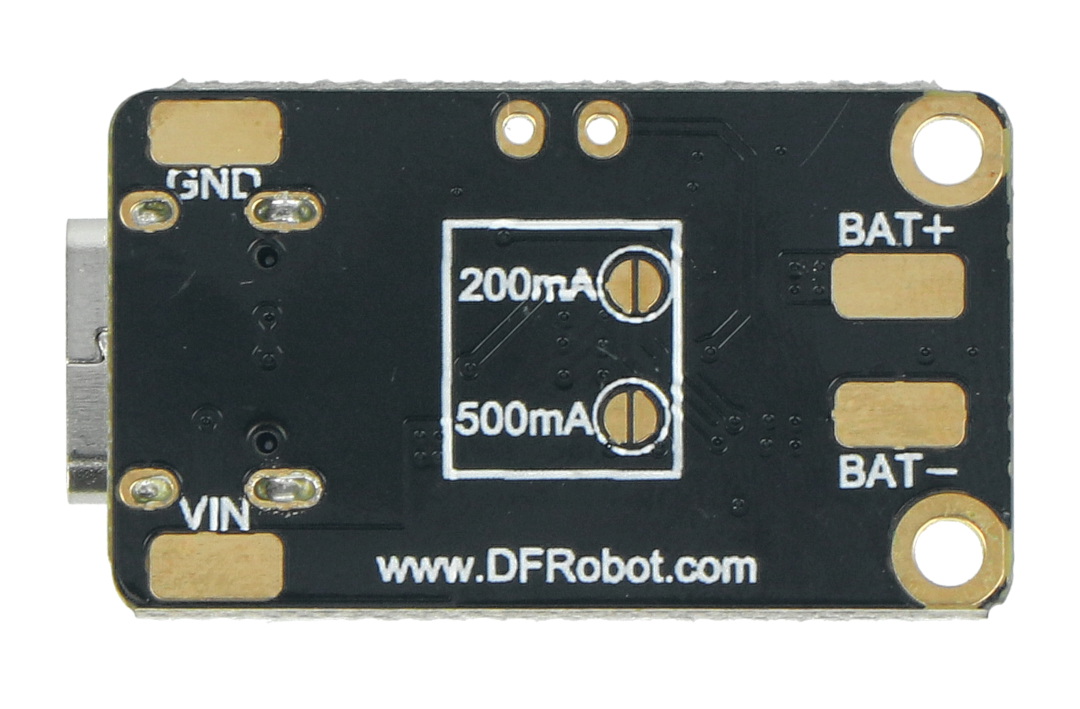

Zintegrowany moduł ładujący Lipo Charger posiada możliwość wyboru poziomu natężenia prądu ładującego.Uwaga!
Tryb niskiego prądu może być używany do ładowania akumulatora o dużej pojemności, ale trybu wysokiego prądu nie można używać do ładowania akumulatora o małej pojemności. Akumulator może eksplodować, jeśli prąd ładowania będzie zbyt wysoki.
