Opis produktu: Zestaw do pozyskiwania energii z otoczenia w pomieszczeniach - DFM8001 - DFRobot KIT0197
Zestaw pozyskiwania energii z otoczenia marki DFRobot z modułem DFM8001 to innowacyjne rozwiązanie, które wykorzystuje różne źródła energii, w tym mechaniczne, cieplne, słoneczne i radiowe. W skład zestawu wchodzi płytka DFM8001, panel słoneczny z amorficznego krzemu oraz moduły superkondensatorów. Dzięki funkcji dynamicznego śledzenia punktu maksymalnej mocy (MPPT), moduł zapewnia efektywne gromadzenie i zarządzanie energią, umożliwiając zasilanie niskoprądowych aplikacji IoT, systemów Smart Home i monitorowania przemysłowego. Zestaw oferuje wiele możliwości adaptacji, co czyni go uniwersalnym rozwiązaniem w dziedzinie energii.
Producent przygotował szczegółowy przewodnik użytkownika, który znacząco ułatwi rozpoczęcie pracy z zestawem.
Zestaw do pozyskiwania energii z otoczenia w pomieszczeniach - DFM8001 - DFRobot KIT0197.
Moduł wykorzystuje energię mechaniczną, cieplną, słoneczną i radiową.
Główne cechy zestawu
- Zbieranie energii z mechanicznych, cieplnych, słonecznych i radiowych źródeł
- Skuteczne gromadzenie energii w zakresie od słabych do mikrowatowych poziomów
- Dynamiczne śledzenie punktu maksymalnej mocy (MPPT)
- Zintegrowane funkcje dotyczące ładowania, rozładowania oraz zarządzania magazynowaniem energii
- Podwójne stabilizowane napięcie wyjściowe
- Kompaktowe wymiary 57 x 42 mm
- Zawiera płytkę ewaluacyjną DFM8001, panele fotowoltaiczne oraz superkondensatory
Przykładowe zastosowania
- Zbieranie energii świetlnej w pomieszczeniach
- Samozasilające się węzły IoT
- Systemy inteligentnego domu
- Monitorowanie przemysłowe
- Zarządzanie zasobami

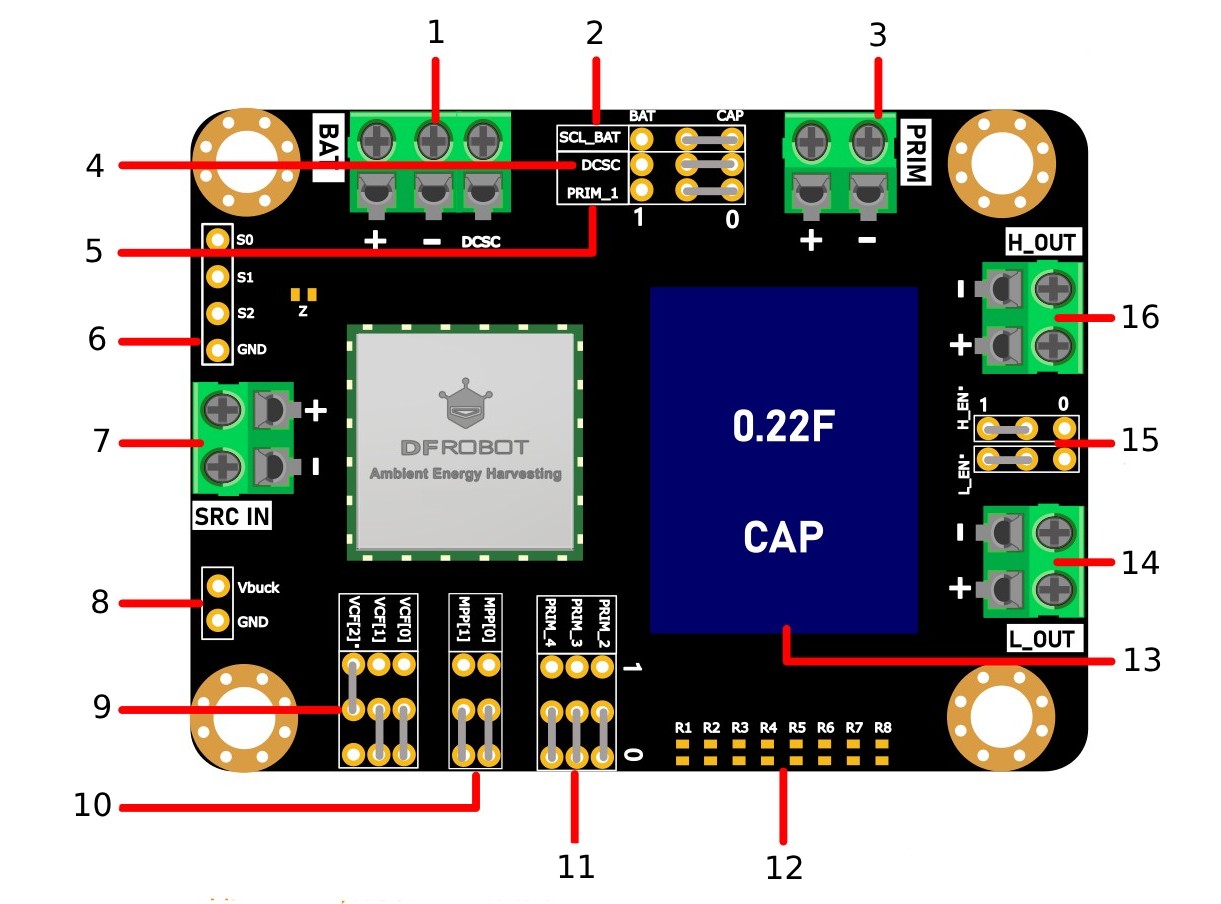

Rozmieszczenie elementów na płytce
- Złącze do podłączenia zewnętrznego urządzenia magazynującego energię (złącze punktu środkowego do DCSC, używane przy dwukomorowym superkondensatorze)
- Złącze do konfiguracji urządzenia magazynującego energię na komponenty zewnętrzne lub superkondensatory na płytce
- Złącze do podłączenia baterii głównej
- Zworka konfigurująca użycie dwukomorowych superkondensatorów; ustaw na 1, gdy są wykorzystywane
- Zworka konfigurująca użycie baterii głównej; ustaw PRIM_1–PRIM_4 na 1, gdy bateria główna jest w użyciu
- Wyjście S0: sygnalizacja wysokiego poziomu, gdy wyjście LDO jest dostępne / wyjście S1: sygnalizacja wysokiego poziomu, gdy aktywna jest bateria główna / wyjście S2: sygnalizacja wysokiego poziomu podczas kalibracji MPPT
- Złącze do podłączenia zewnętrznego źródła energii
- Wyjście do monitorowania udanego zimnego startu (cold start).

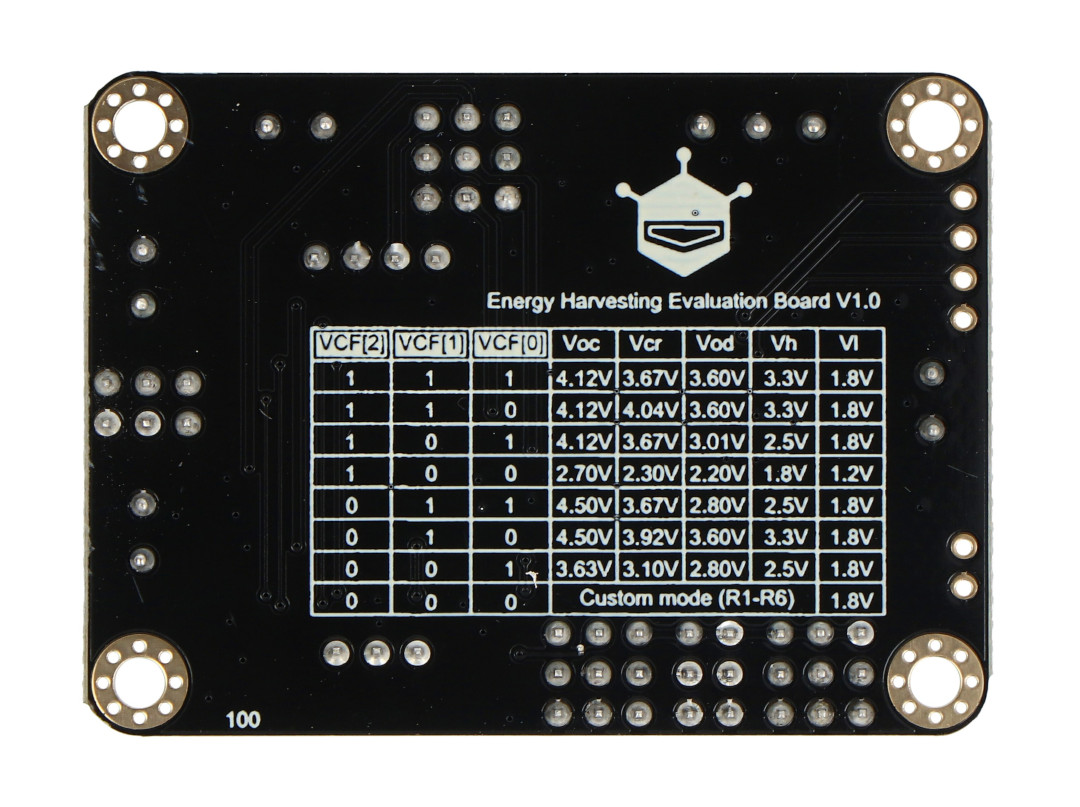

- Złącze do konfiguracji napięcia ochronnego dla urządzeń magazynujących energię oraz napięcia wyjściowego dla LDO
- Złącze do konfiguracji MPPT (Maximum Power Point Tracking)
- Zworka konfigurująca parametry baterii głównej; ustaw PRIM1–PRIM4 na 1, gdy bateria jest w użyciu, oraz przylutuj rezystory R7 i R8
- W trybie niestandardowym, złącze do konfiguracji napięcia progowego urządzenia magazynującego energię oraz napięcia wyjściowego LDO przy użyciu rezystorów R1 - R6
- Wbudowany kondensator
- Złącze wyjścia niskiego napięcia LDO
- Zworka do sterowania włączaniem wyjść LDO wysokiego i niskiego napięcia
- Złącze wyjścia wysokiego napięcia LDO
Elementy znajdujące się na płytce.
Zbiera i przechowuje energię o wartości od mikrowatów do 1000 W.
Podłączenie modułu
W celu poprawnej konfiguracji systemu, należy:
- Wprowadzić wszystkie zworki w domyślnym ustawieniu
- Podłączyć superkondensator (0,22 F) do płytki, upewniając się, że jego początkowe napięcie jest niższe niż Voc
- Połączyć panel fotowoltaiczny z odpowiednimi terminalami na płytce, upewniając się, że jest on dobrze zamocowany
- Obserwować wzrost napięcia Vbuck, które powinno osiągnąć wartość około 2,2 V, co oznacza, że system zaczyna ładować kondensator
Nie należy zmieniać konfiguracji zworek bez pełnego zrozumienia wszystkich ustawień, ponieważ może to prowadzić do uszkodzenia modułu.
Specyfikacja techniczna DFRobot KIT0197
- Napięcie robocze: od 3,3 V do 5,5 V DC
- Zakres napięcia wejściowego: od 150 mV do 5 V
- Napięcie wejściowe zimnego startu: ≥ 400 mV / 15 uW
- Napięcie podtrzymujące po zimnym starcie: 150 mV
- Współczynnik MPPT: 70%, 75%, 85%, 90% (regulowane)
- Częstotliwość automatycznego wykrywania MPPT: 5 razy na sekundę
- Podwójne wyjście regulacji napięcia LDO:
- Niskie napięcie: od 1,2 V do 1,8 V / 20 mA (z przełącznikiem)
- Wysokie napięcie: od 1,8 V do 4,1 V / 80 mA (z przełącznikiem)
- Zarządzanie magazynowaniem energii:
- Regulowane zabezpieczenie przed przeładowaniem: od 2,7 V do 4,5 V
- Regulowane zabezpieczenie przed nadmiernym rozładowaniem: od 2,2 V do 3,6 V
- Kompatybilny z dowolnym typem akumulatora lub kondensatora
- Ostrzeżenie o niskim poziomie baterii
- Wskazanie dostępności wyjścia LDO
- Obsługuje jednorazową baterię zapasową
- Maksymalne parametry panelu fotowoltaicznego: 90 uW przy 200 lux
- Wymiary płytki: 57 x 42 mm
- Wymiary panelu słonecznego: 45 x 45 mm

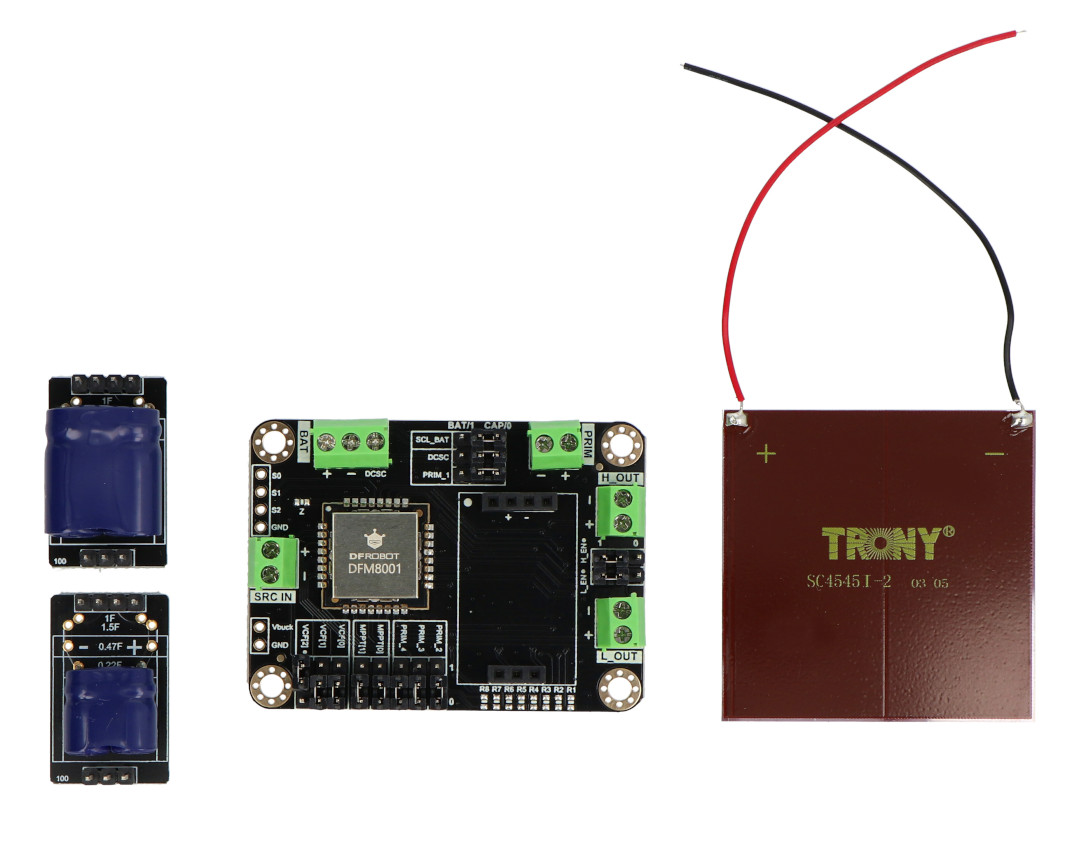

Zawartość zestawu
- Płyta z modułem pozyskiwania energii otoczenia - DFM8001 x1
- Superkondensator 0,22 F x1
- Superkondensator 1,5 F x1
- Panel fotowoltaiczny z amorficznego krzemu x1
Elementy wchodzące w skład zestawu.
