Opis produktu: Moduł do pozyskiwania energii z otoczenia w pomieszczeniach - DFM8001 - DFRobot DFR1108
DFM8001 marki DFRobot to mikroenergetyczny moduł przeznaczony do zastosowań wewnątrz budynków, który umożliwia zasilanie urządzeń bez potrzeby stosowania akumulatora ani baterii. Pobiera energię z naturalnych źródeł - takich jak światło słoneczne, promieniowanie RF, energia cieplna czy mechaniczna - i efektywnie ją magazynuje. Dzięki zintegrowanemu zarządzaniu ładowaniem, rozładowywaniem i stabilizacją napięcia, jest idealnym rozwiązaniem dla bezobsługowych urządzeń IoT. Moduł oferuje również szeroką kompatybilność z ogniwami fotowoltaicznymi (w tym amorficznymi i organicznymi) i doskonale radzi sobie w warunkach słabego oświetlenia, np. w pomieszczeniach.
Producent przygotował szczegółowy przewodnik użytkownika, który znacząco ułatwi rozpoczęcie pracy z modułem.

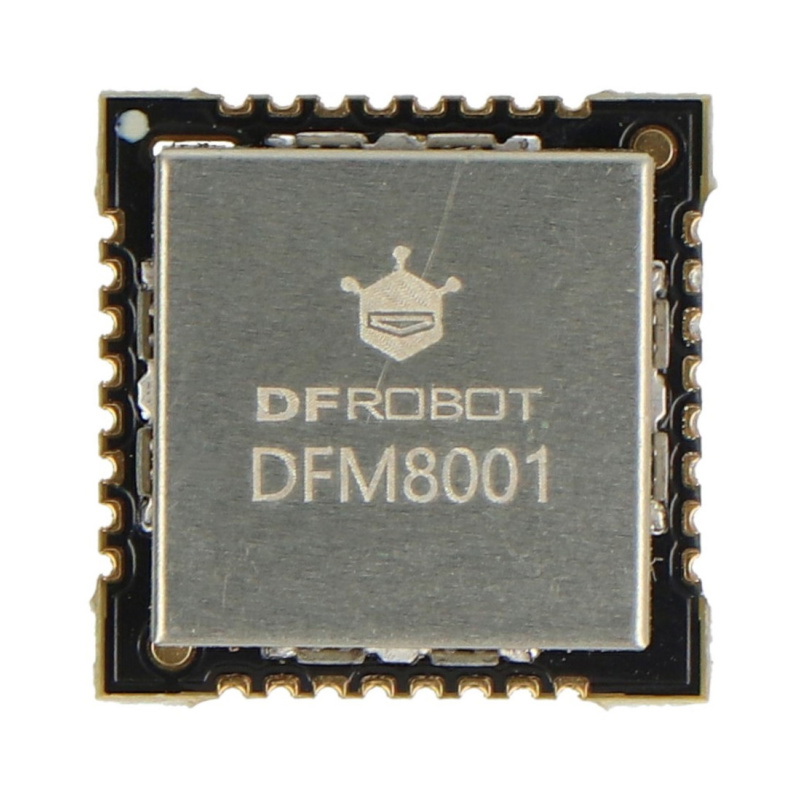

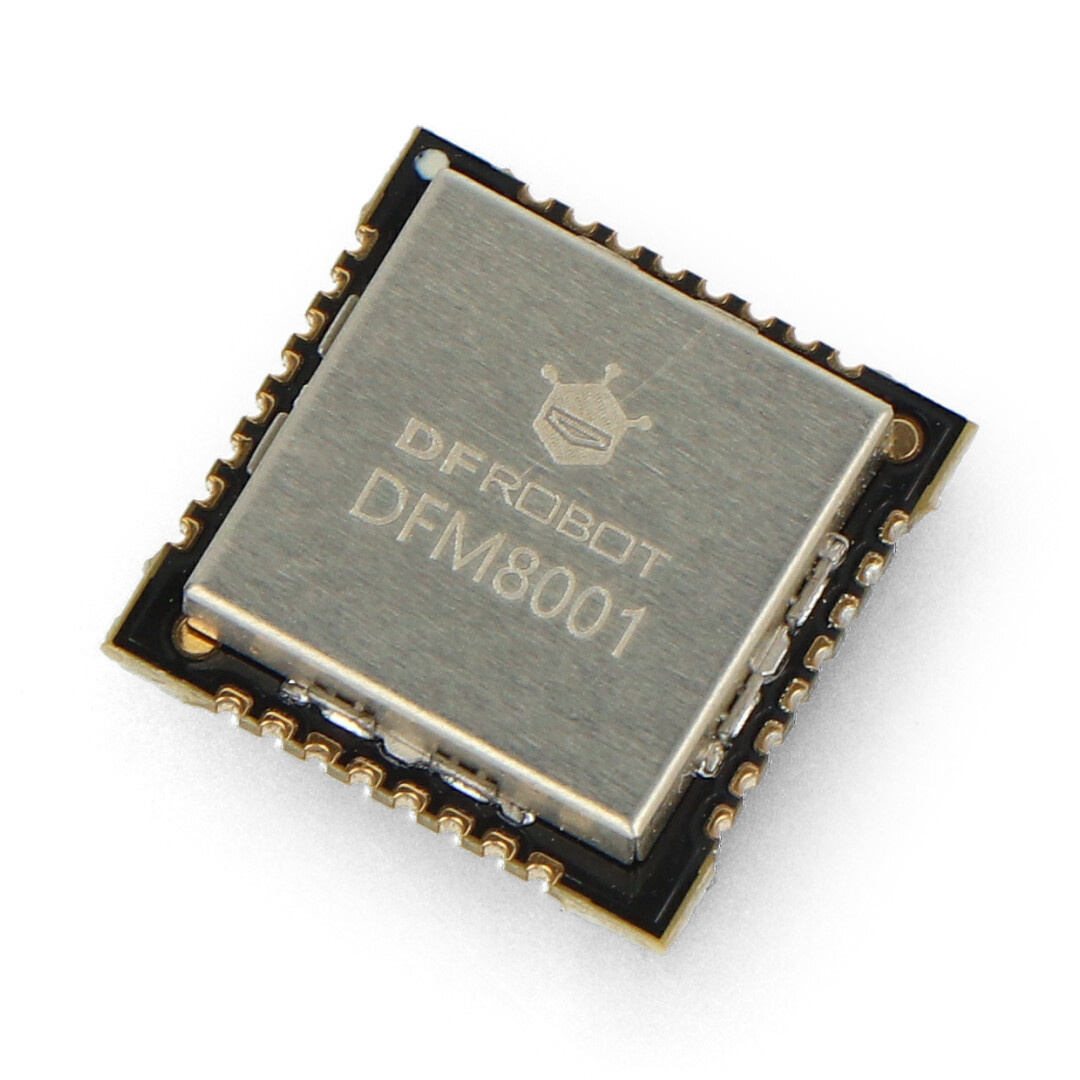

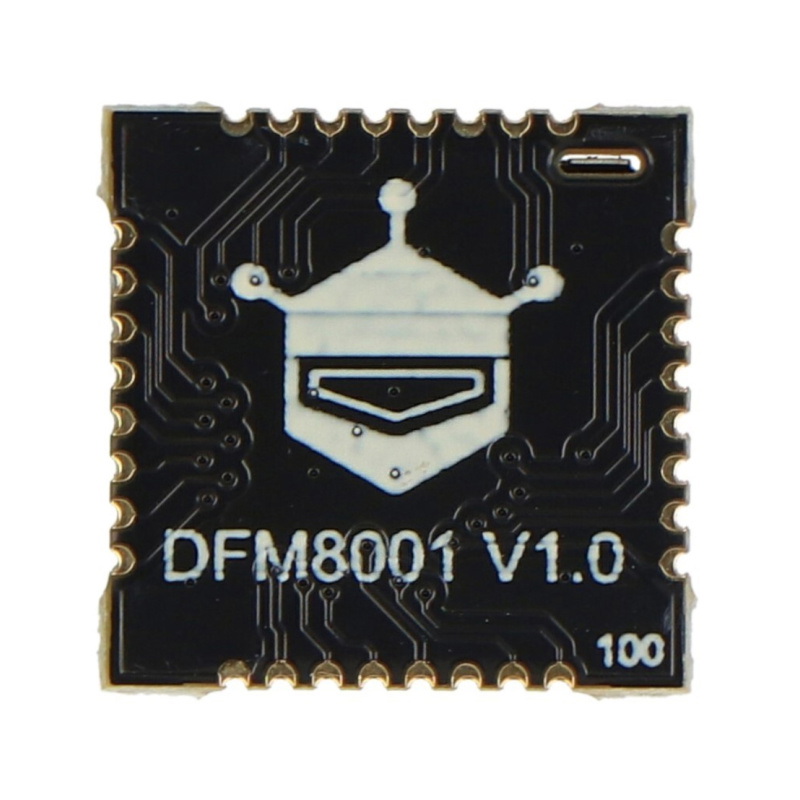

Moduł do pozyskiwania energii z otoczenia w pomieszczeniach - DFM8001 - DFRobot DFR1108.

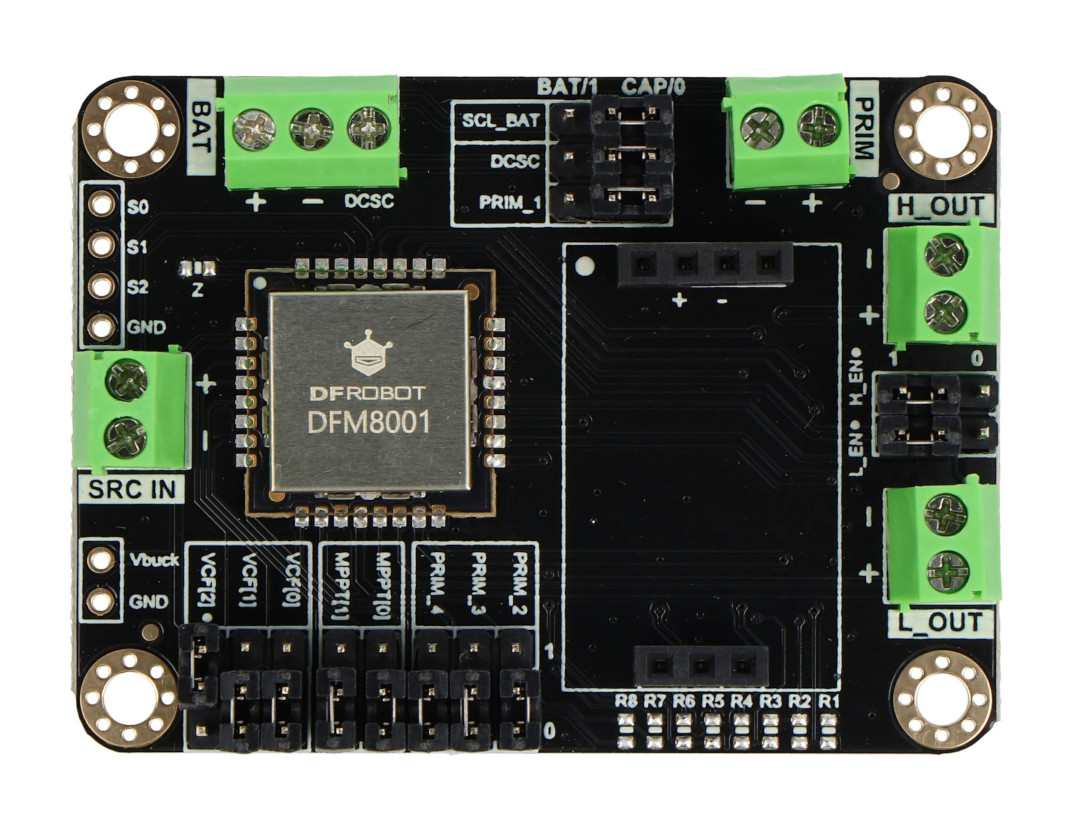

W naszej ofercie dostępny jest także kompletny zestaw do pozyskiwania energii z otoczenia w pomieszczeniach - DFM8001 - DFRobot KIT0197.
Główne cechy modułu DFM8001
- Brak potrzeby stosowania akumulatorów: umożliwia projektowanie systemów bezobsługowych
- Dynamiczne MPPT: automatyczne śledzenie punktu mocy maksymalnej
- Obsługa różnych źródeł energii: światło, RF, ciepło, drgania
- Zintegrowane zarządzanie energią: ładowanie, rozładowanie, stabilizacja napięcia
- Dwa niezależne wyjścia LDO: od 1,2 V do 1,8 V i od 1,8 V do 4,1 V z przełącznikami
- Działanie przy słabym świetle: doskonała wydajność w warunkach oświetlenia wewnętrznego
- System zabezpieczeń: ochrona przed przeładowaniem i nadmiernym rozładowaniem
Podłączenie modułu
W celu skonfigurowania systemu zasilania należy:
- podłączyć piny konfiguracyjne modułu do GND / Vbuck
- podłączyć ogniwo fotowoltaiczne lub inne źródło energii
- podłączyć magazyn energii, np. akumulator lub superkondensator
- połączyć odbiornik z wyjściem napięciowym LDO
Uwaga!
Przed podłączeniem magazynu energii należy upewnić się, że jego napięcie jest niższe niż napięcie otwartego obwodu (Voc), aby uniknąć uszkodzenia systemu. W trakcie zmiany konfiguracji należy odłączyć magazyn energii.

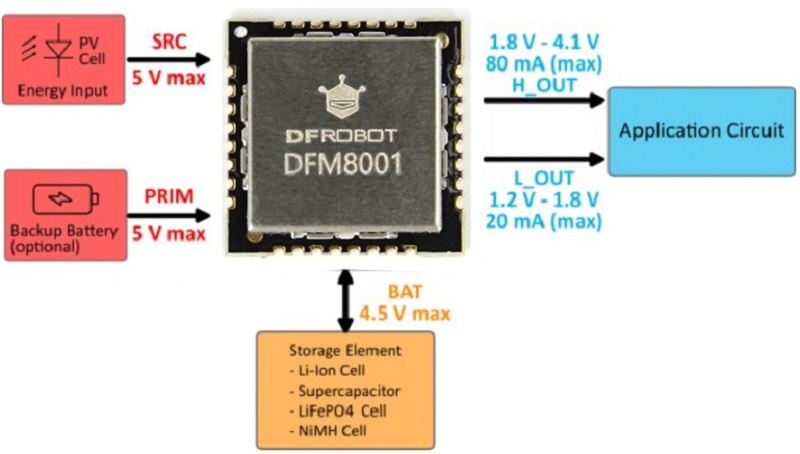

Schemat podłączenia modułu.

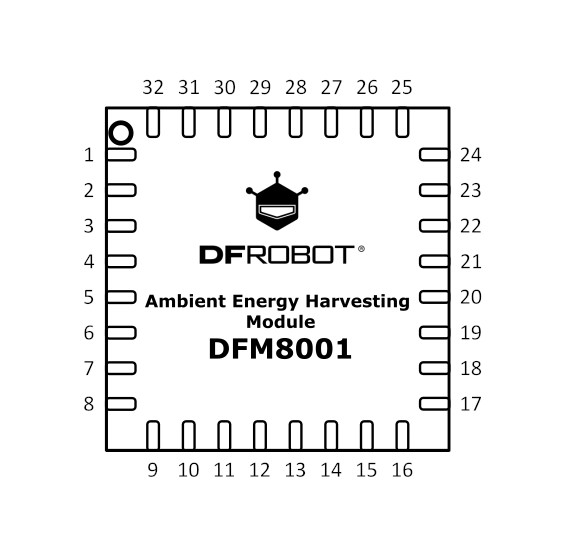

Wyprowadzenia modułu DFM8001.
Wyprowadzenia modułu DFM8001
Moduł DFM8001 oferuje piny konfiguracyjne VCF[2:0], zasilania GND i Vbuck, wejścia źródła energii oraz wyjścia napięciowe LDO. Wyprowadzenia umożliwiają także monitorowanie stanu wyjść oraz poziomu napięcia magazynu energii. W przypadku trybu niestandardowego należy przylutować odpowiednie rezystory (R1–R8) przed konfiguracją. Dzięki zwartej konstrukcji wszystkie kluczowe funkcje mieszczą się na płytce o wymiarach zaledwie 15 x 15 mm.
- GND
- BUCK
- VCF(2)
- VCF(1)
- VCF(0)
- GND
- MPPT(1)
- MPPT(0)
- PRIM_D
- PRIM_U
- GND
- L_OUT
- H_EN
- FB_HV
- H_OUT
- GND
- DSCS
- BAT
- PRIMBAT
- L_EN
- GND
- STATUS(2)
- STATUS(1)
- STATUS(0)
- GND
- SET_OC
- SET_CR
- SET_OD
- SRCIN
- GND
- BOOST
- GND
Specyfikacja techniczna modułu DFM8001
- Napięcie zasilania: od 3,3 V do 5,5 V
- Zakres napięcia wejściowego: od 150 mV do 5 V
- Napięcie wejściowe zimnego startu: ≥ 400 mV / 15 uW
- Współczynnik MPPT: 70%, 75%, 85%, 90% (regulowane)
- Częstotliwość automatycznego wykrywania MPPT: 5 razy na sekundę
- Podwójne wyjście regulacji napięcia LDO:
- Niskie napięcie: od 1,2 V do 1,8 V / 20 mA (z przełącznikiem)
- Wysokie napięcie: od 1,8 V do 4,1 V / 80 mA (z przełącznikiem)
- Zarządzanie magazynowaniem energii:
- Regulowane zabezpieczenie przed przeładowaniem: od 2,7 V do 4,5 V
- Regulowane zabezpieczenie przed nadmiernym rozładowaniem: od 2,2 V do 3,6 V
- Kompatybilność z akumulatorami i kondensatorami
- Sygnalizacja niskiego poziomu napięcia
- Sygnalizacja dostępności wyjścia LDO
- Obsługa baterii jednorazowej jako zapasowego źródła zasilania
- Wymiary: 15 x 15 x 3,5 mm
- Masa: około 2 g
Zawartość zestawu
- 1x Moduł DFM8001

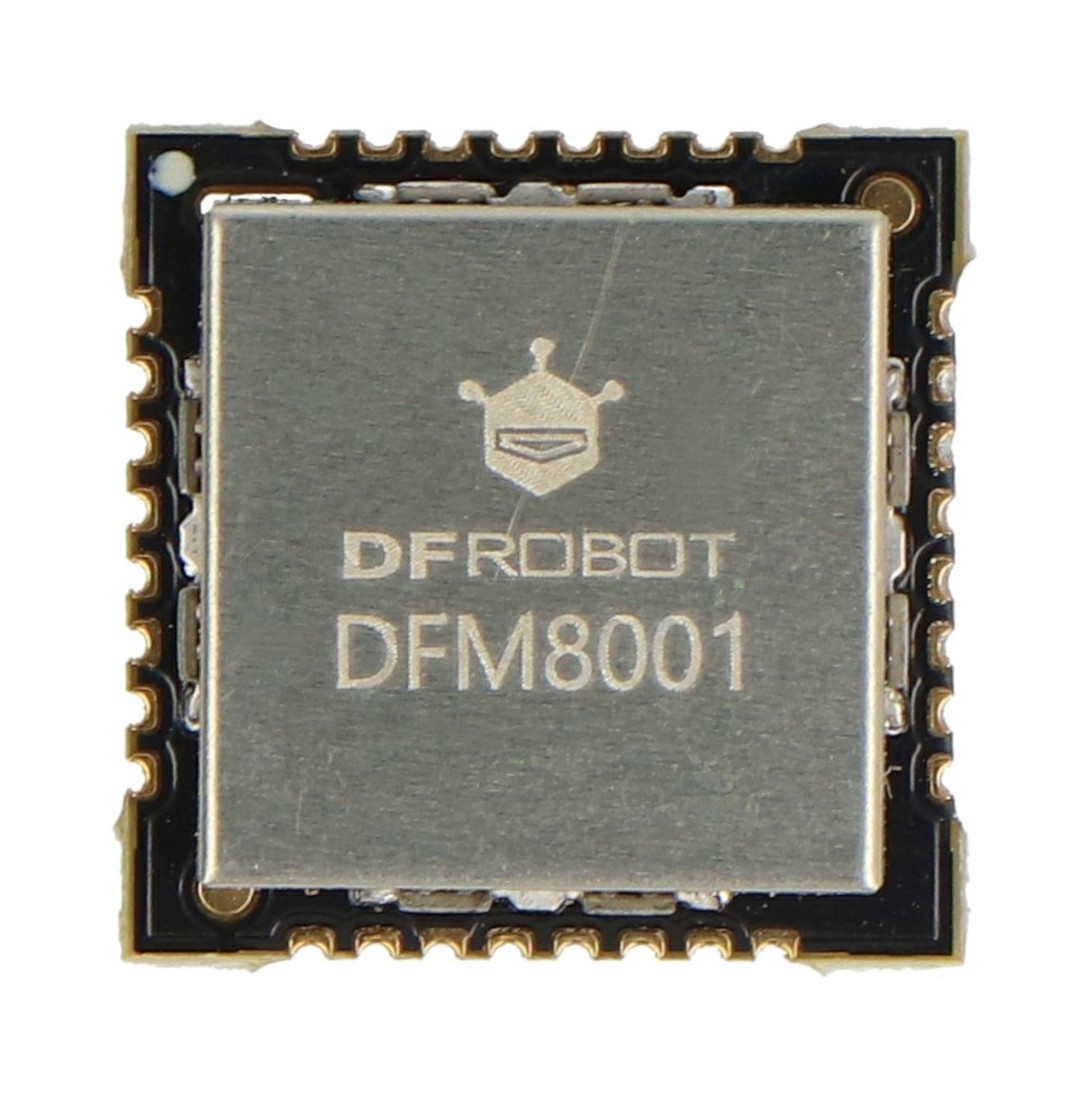

Moduł pozyskiwania energii z otoczenia w pomieszczeniach DFM8001 - DFRobot DFR1108.
