Opis produktu: Moduł zasilania słonecznego DFRobot z ogniwem 2 V / 160 mA
Moduł pozwalający na ładowanie akumulatora Li-pol o napięciu 3,7 V za pomocą dołączonego mini ogniwa słonecznego lub portu microUSB i zasilanie urządzeń napięciem 3,3 V. W zestawie dołączony jest przewód ze wtyczką JST do połączenia baterii oraz dwa podwójne wtyki goldpin i przewody do przylutowania panelu fotowoltaicznego. Wszystkie moduły z tej serii posiadają algorytm MPPT (badanie punktu maksymalnej mocy panela) co w dużym stopniu zwiększa efektywność przy zmiennych warunkach. Płytka wyposażona jest również w szereg zabezpieczeń- przed przeładowaniem, zbytnim rozładowaniem i odwrotnym połączeniem baterii oraz przed zwarciem i zbyt dużym obciążeniem na wyjściu 3,3 V.
Opis wyprowadzeń modułu.

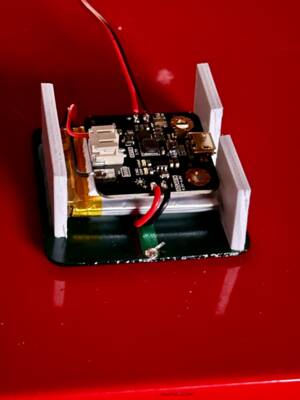

Zasilanie buforowe przykładowego czujnika za pomocą panela i baterii.
Przykłady zastosowania
Moduł powstał z myślą o zasilaniu urządzeń IoT i małych projektach wykorzystujących odnawialną energię. Dzięki wyjściowym zasilaniu 3,3 V z powodzeniem może współpracować z większością czujników lub bardziej rozbudowanych układów. Akumulator pełni rolę bufora energii podczas pracy podłączonych podzespołów który jest uzupełniany dzięki panelom słonecznym w czasie ich spoczynku.
Specyfikacja techniczna modułu
- Moduł zasilania:
- Układ sterujący: SPV1050
- Napięcie wejściowe dla panelu: od 0,5 V do 4 V
- Obsługiwane akumulatory: 3,7 V li-pol
- Prąd ładowania: do 100 mA
- Zabezpieczenie przed przeładowaniem akumulatora: 4,2 V
- Zabezpieczenie przed nadmiernym rozładowaniem akumulatora: 3,1 V
- Napięcie wyjściowe: 3,3 V
- Prąd wyjściowy: 90 mA
- Pobór prądu w stanie spoczynku: poniżej 3 uA
- Zabezpieczenia:
- Bateria: przed przeładowaniem, rozładowaniem i odwrotnym połączeniem
- Wyjście 3,3 V: przeciwzwarciowe, przeciwprzeciążeniowe
- Temperatura pracy: od -40 ℃ do 85 ℃
- Wymiary: 30 x 30 mm
- Panel Słoneczny
- Napięcie nominalne: 2 V
- Natężenie nominalne: 160 mA
- Materiał wykonania: monokrystaliczne obwody krzemowe
- Cechy:
- Wodoodporny
- Odporny na korozję
- Wymiary: 50 x 50 mm
Zastosowanie modułu jako ładowarka USB do akumulatorów li-pol 3,7 V.
