Opis produktu: ESP32-S3-USB-OTG - USB Host / Device - WiFi / Bluetooth / microSD - płytka rozwojowa z układem ESP32-S3-MINI-1-N8
ESP32-S3-USB-OTG to wszechstronna płytka deweloperska firmy Espressif, stworzona z myślą o aplikacjach wykorzystujących USB OTG. Dzięki obecności dwufunkcyjnych portów USB typu A, modułu ESP32-S3-MINI-1-N8 z 8 MB pamięci Flash oraz wbudowanej obsłudze WiFi i BLE 5.0, płytka umożliwia realizację zaawansowanych projektów IoT, multimedialnych, HID czy urządzeń magazynujących dane. Wyposażona w czytnik kart microSD, kolorowy ekran LCD o przekątnej 1,3'', przyciski, przełączniki oraz układ ładowania - doskonale sprawdzi się w prototypowaniu i komercyjnych wdrożeniach.

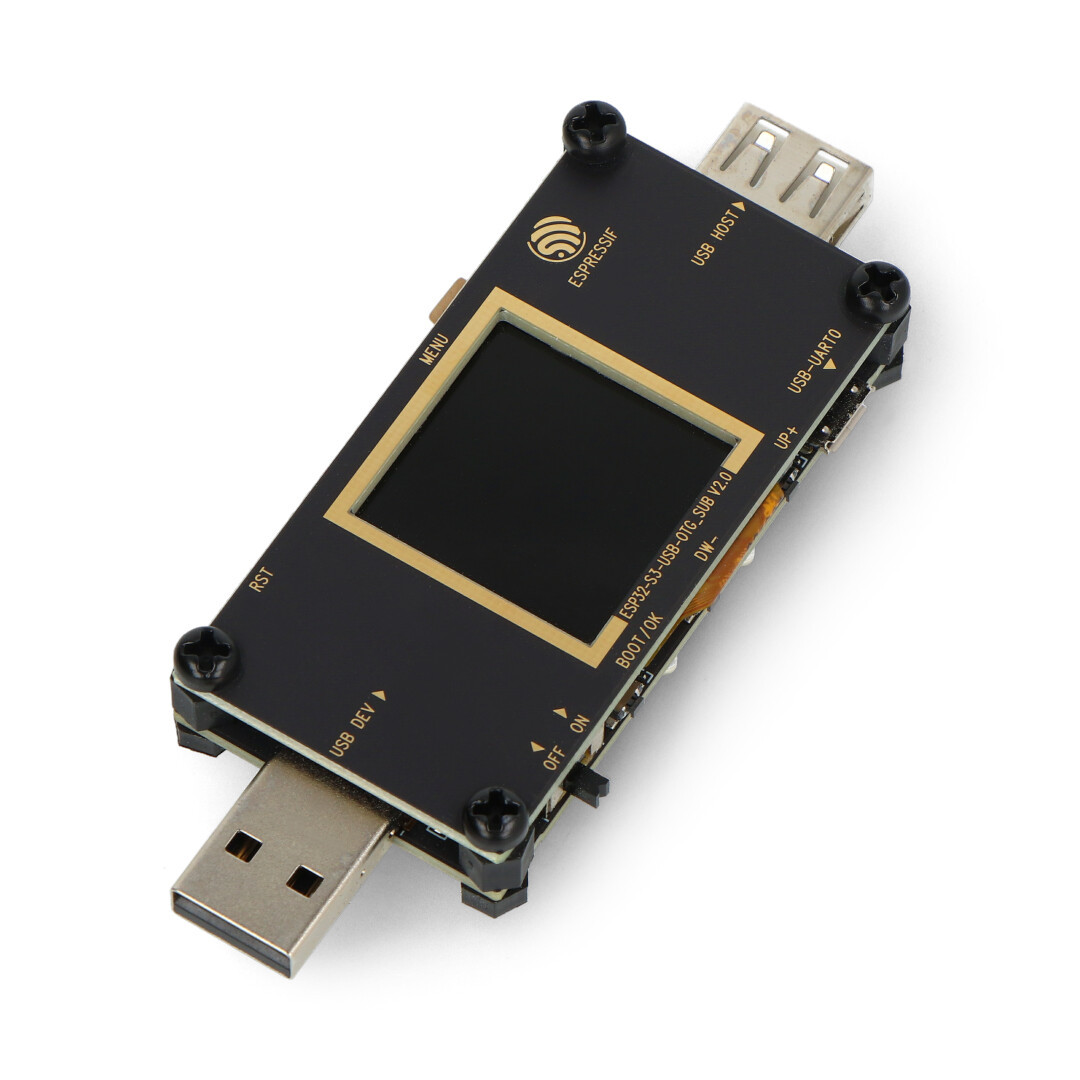

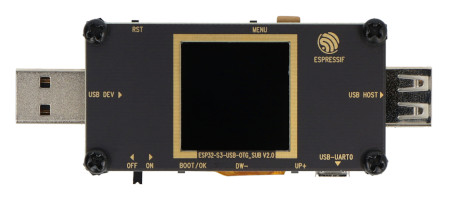

Płytka rozwojowa z modułem ESP32-S3-MINI-1-N8.
Główne cechy ESP32-S3-USB-OTG
- ESP32-S3-MINI-1-N8: 8 MB Flash, wsparcie dla WiFi i Bluetooth LE 5.0
- Dwufunkcyjne porty USB typu A: USB_HOST i USB_DEV z układem przełączającym
- Złącze LCD: kompatybilne z 1,3-calowym kolorowym wyświetlaczem SPI
- Czytnik microSD: obsługa SDIO 4-bit i SPI
- Układ ładowania: obsługa akumulatorów Li-Ion od 3,7 V do 4,2 V z ładowaniem 212,7 mA
- Wbudowany interfejs USB-to-UART: programowanie i debugowanie przez microUSB
- Przyciski sterujące: Menu, UP+, DW-, Boot, Reset, Power
- Sygnalizacja LED: diody zielona, żółta oraz ładowania
- Wolne piny GPIO: umożliwiają rozbudowę funkcjonalności

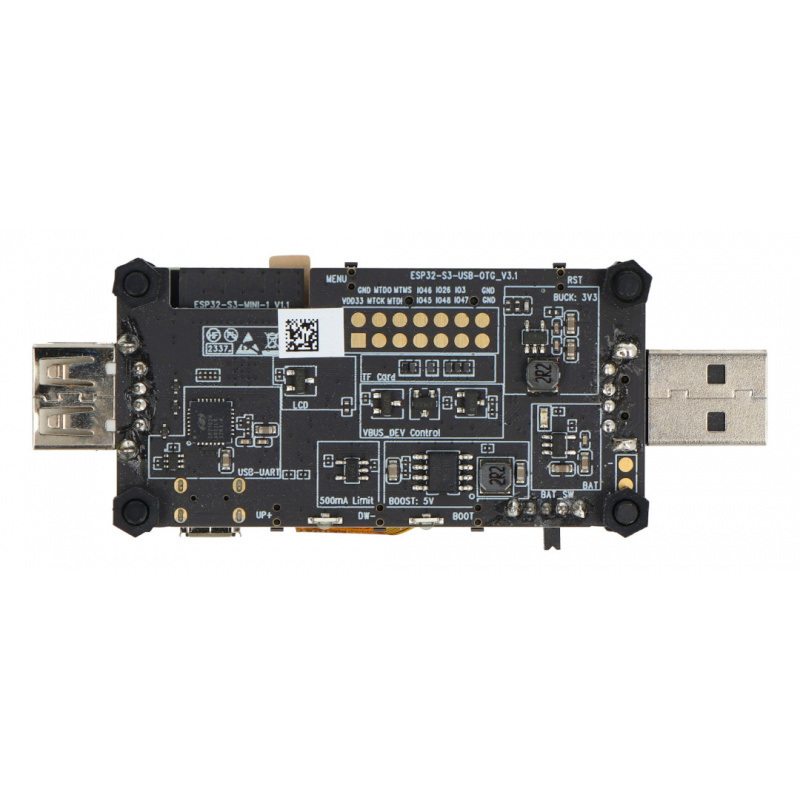

Zintegrowane komponenty na płytce ESP32-S3-USB-OTG
- Złącze USB_HOST - port USB typu A żeński (do podłączania urządzeń USB)
- Moduł ESP-S3-MINI-1 - główny mikrokontroler z WiFi i Bluetooth
- Przycisk MENU - GPIO14
- Gniazdo karty microSD - obsługa interfejsów SDIO i SPI
- Układ przełączający USB (USB Switch IC) - odpowiada za wybór między USB_HOST a USB_DEV
- Przycisk Reset - resetuje układ
- Złącze USB_DEV - port USB typu A męski (np. do zasilania lub jako urządzenie)
- Złącze USB-to-UART - port microUSB do programowania i debugowania
- Przycisk UP+ - GPIO10
- Złącze LCD FPC - złącze taśmy do ekranu LCD
- Przycisk DW- - GPIO11
- Przycisk BOOT - przycisk uruchamiający tryb Flash
- Przełącznik zasilania - umożliwia przełączenie na zasilanie z akumulatora
- Mostek USB-to-UART - układ konwertujący sygnały USB na UART
- Dioda LED żółta - GPIO16 (świeci przy stanie wysokim)
- Dioda LED zielona - GPIO15 (świeci przy stanie wysokim)
- Dioda ładowania - świeci na czerwono podczas ładowania, gaśnie po naładowaniu
- Punkty lutownicze akumulatora - do podłączenia akumulatora Li-Ion 3,6 V
- Układ ładowania - umożliwia ładowanie baterii z portu USB
- Wolne piny - piny GPIO dostępne do własnych zastosowań

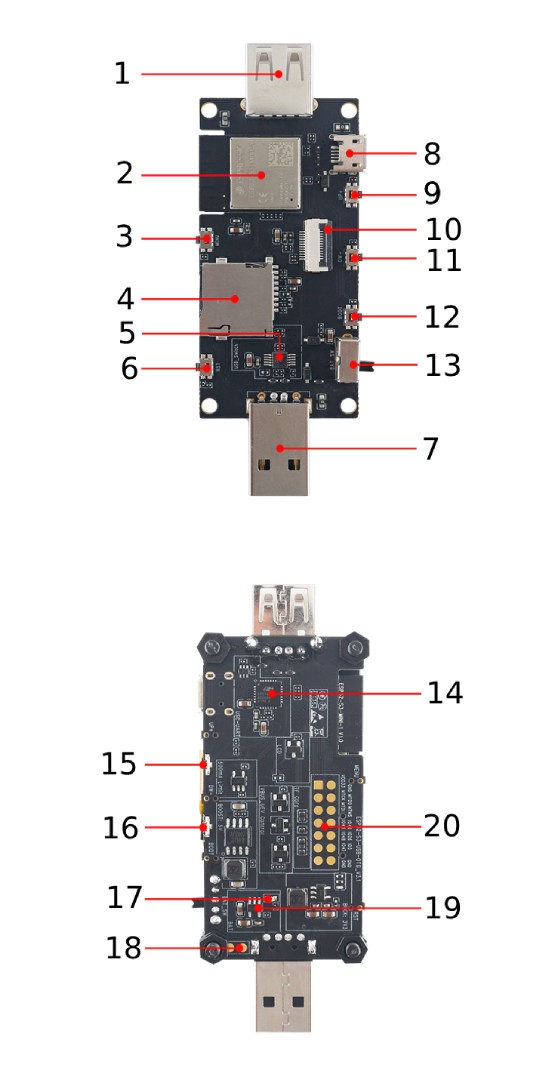

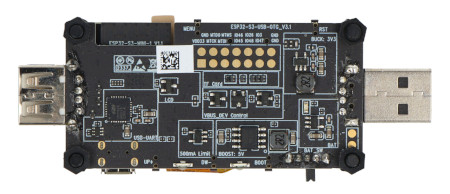

Rozmieszczenie elementów na płytce.

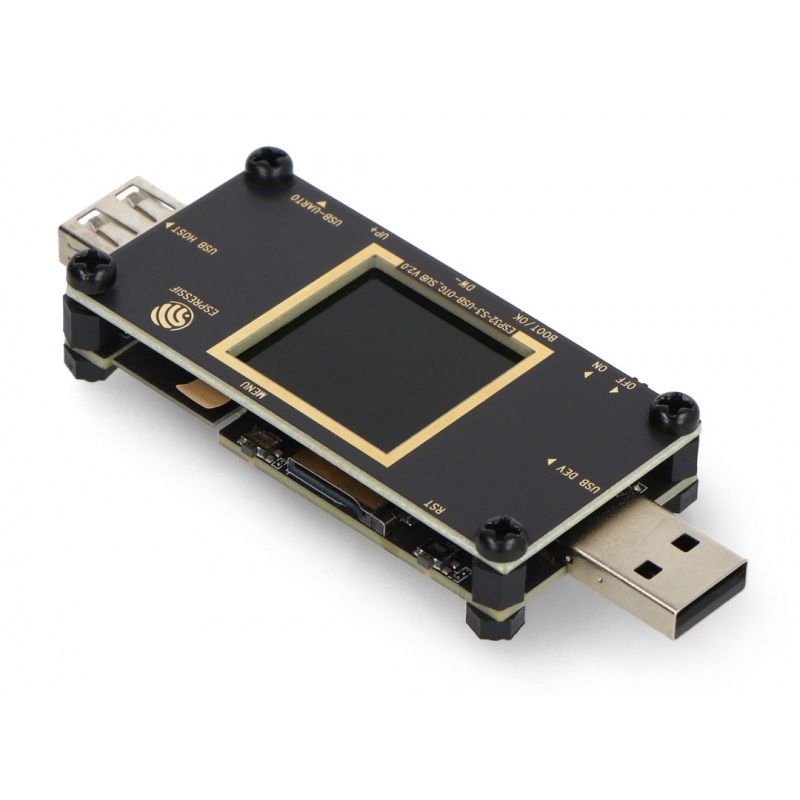

Płytka wyposażona jest m.in. w interfejsy USB Host i Device, WiFi, Bluetooth LE 5.0.
Kompatybilność i oprogramowanie
ESP32-S3-USB-OTG jest w pełni kompatybilna z ESP-IDF, oficjalnym frameworkiem firmy Espressif. Płytka wspiera programowanie w językach C, C++ oraz MicroPython. Umożliwia uruchamianie przykładowych projektów z folderu Examples, które można skonfigurować za pomocą idf.py menuconfig. Płytka działa z popularnymi systemami operacyjnymi: Windows, Linux i macOS. Dostępna dokumentacja oraz pliki schematów i layoutu PCB ułatwiają integrację i rozwój oprogramowania.
Zastosowania w praktyce
ESP32-S3-USB-OTG znajduje zastosowanie w wielu projektach, m.in. jako:
- Bezprzewodowy magazyn danych (WiFi SD Card Reader)
- Klawiatura lub mysz HID (USB Device)
- Modem LTE typu MiFi (z dodatkowymi modułami)
- Panel sterujący z ekranem LCD
- Kontroler urządzeń USB (np. pamięci flash, myszy)
Specyfikacja techniczna ESP32-S3-USB-OTG
- Moduł: ESP32-S3-MINI-1-N8, 8 MB Flash
- Łączność: WiFi 2,4 GHz, Bluetooth LE 5.0
- Porty USB: USB_HOST (typ A żeński), USB_DEV (typ A męski)
- Interfejsy: microSD (SDIO / SPI), LCD FPC, USB-to-UART
- Diody: LED żółta, zielona, ładowania
- Ładowanie: 212,7 mA, napięcie akumulatora od 3,7 V do 4,2 V
- Zasilanie: przez microUSB, USB_DEV lub akumulator
- Pobór prądu USB_HOST: max 500 mA
- Wymiary: ok. 90 x 30 mm
- Masa: ok. 18 g
Zawartość zestawu
- Płytka ESP32-S3-USB-OTG (płyta główna)
- Moduł wyświetlacza ESP32-S3-USB-OTG_SUB
- Zestaw elementów montażowych

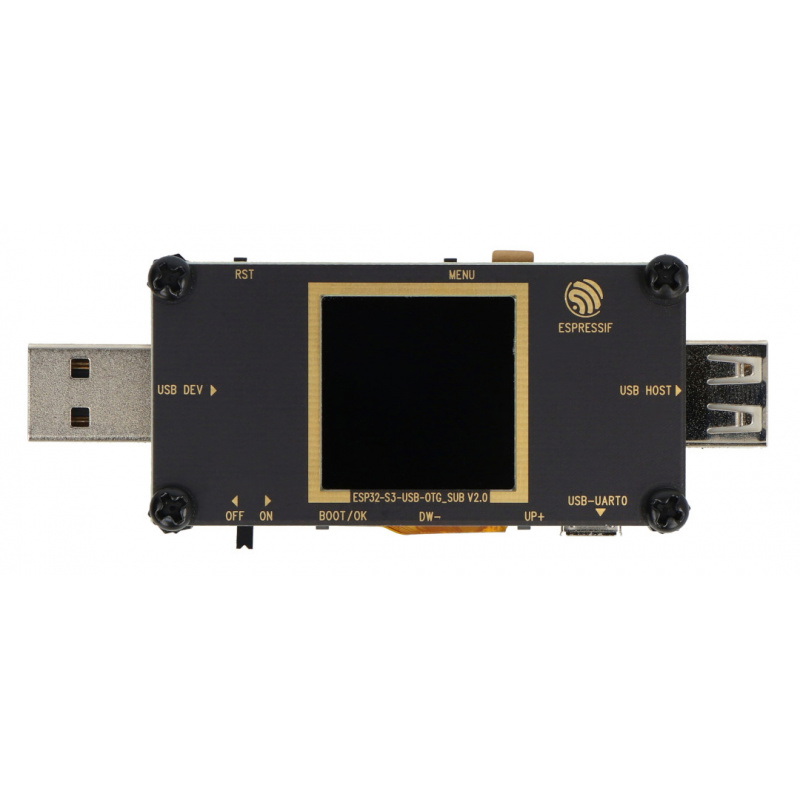

Czytnik kart microSD oraz kolorowy ekran LCD o przekątnej 1,3'' doskonale sprawdzą się w wielu projektach.
