Feather Huzzah ESP32 - moduł WiFi, Bluetooth GPIO - wlutowane złącza - Adafruit 3591

Indeks: ADA-10874 EAN: 5904422316938

Moduł WiFi oraz Bluetooth oparty na układzie ESP32. Na pokładzie znajduje się 8 portów GPIO z obsługą I2C i SPI, wejście analogowe oraz złącze baterii lipol 3,7 V. Posiada oprogramowanie w środowisku Arduino IDE. Moduł posiada wlutowane złącza.

Feather Huzzah ESP32 - moduł WiFi, Bluetooth GPIO - wlutowane złącza - Adafruit 3591
129,90 zł
105,61 zł netto
Zapłać później
Producent: Adafruit

Opis produktu: Feather Huzzah ESP32 - moduł WiFi, Bluetooth GPIO - wlutowane złącza - Adafruit 3591

Moduł WiFi oraz Bluetooth oparty na układzie ESP32. Na pokładzie znajduje się 8 portów GPIO z obsługą I2C i SPI, wejście analogowe oraz złącze baterii lipol 3,7 V. Posiada oprogramowanie w środowisku Arduino IDE. Moduł posiada wlutowane złącza.

Produkt kompatybilny z Arduino

W serwisie Adafruit można znaleźć przewodnik użytkownika wraz ze wsparciem dla Arduino IDE.

Wymiary modułu to: 51 x 22,7 x 7,3 mm, raster wyprowadzeń wynosi 2,54 mm, posiada wlutowane złącza.

Przenośne projekty

Kontroler Feather (ang. pióro) jest dedykowany do projektów mobilnych. Dzięki wbudowanemu złączu możliwe jest zasilanie go z akumulatora LiPol 3,7 V. Napięcie baterii zostało wyprowadzone przez analogowy pin, dzięki czemu można na bieżąco kontrolować stan naładowania lipola. Dostępne jest również zasilanie z portu microUSB.

Wyprowadzenia

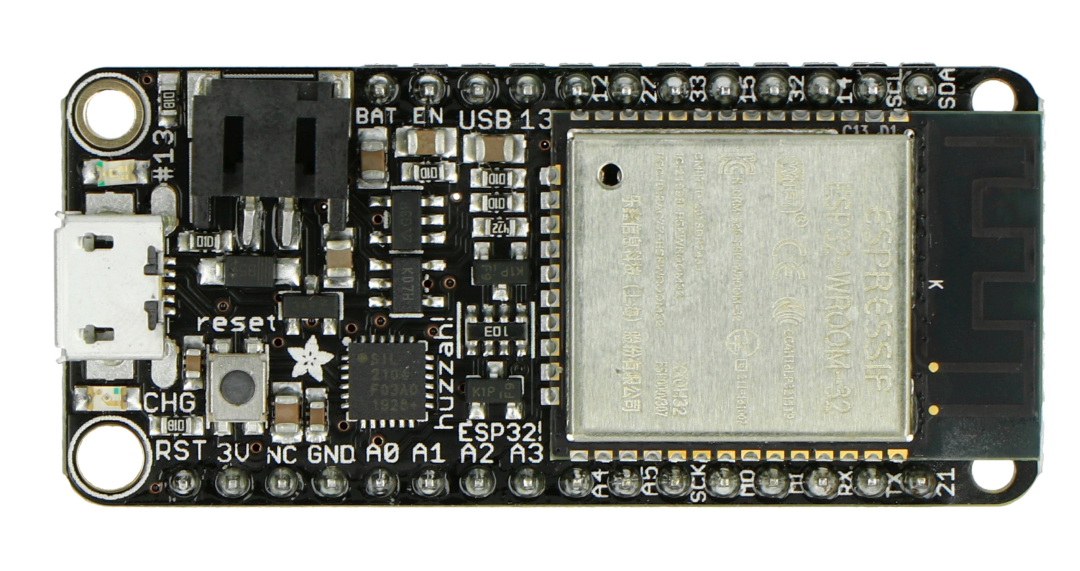

Adafruit Feather Huzzah ESP32- moduł WiFi, Bluetooth GPIO



Pin Opis
BAT Napięcie z baterii lipol 3,7 V.
EN Pin wyłączający regulator napięcia 3,3 V po podpięciu do stanu niskiego. Domyślnie w stanie wysokim.
USB Napięcie z portu microUSB 5 V.
RST

Pin resetujący układ po podaniu stanu niskiego. Domyślnie w stanie wysokim. Posiada konwerter napięć 3,3 V - 5 V.

3V Wyjście regulatora 3,3 V.
NC Nie podłączone.
GND Masa układu.

A0, A1, A2,

A3, A4, A5

Wejścia analogowe lub GPIO
SCL

Pin zegarowy komunikacji I2C.

SDA

Pin danych komunikacji I2C.

SCK Pin zegarowy komunikacji SPI.
MISO

Pin danych wejściowych komunikacji SPI.

MOSI

Pin danych wyjściowych komunikacji SPI.

RX

Pin odbiornika komunikacji UART z konwerterem napięć 3,3 V - 5 V.

TX

Pin nadajnika komunikacji UART z konwerterem napięć 3,3 V - 5 V.

CHPD

Pin Enable dla ESP8266. Domyślnie w stanie wysokim. Podanie stanu niskiego resetuje układ. Pracuje z napięciem 3,3 V.

GPIO

13, 12, 27, 33,

15, 32, 14, 21

Piny GPIO lub wejścia analogowe do obsługi przez użytkownika. Pracują z napięciem 3,3 V, wydajność prądowa każdego pinu to 12 mA.



Specyfikacja

  • Napięcie zasilania: lipol 3,7 V lub gniazdo USB 5 V
  • Moduł oparty na układzie ESP32
  • Mikrokontroler: Tensilica LX6
  • Taktowanie: 240 MHz
  • Zintegrowany moduł WiFi: 802.11 b/g/n
  • Zintegrowany moduł Bluetooth: klasyczny / BLE
  • Logika wyprowadzeń: 3,3 V
  • Pamięć Flash: 4 MB
  • Pamięć SRAM: 520 KB
  • Regulator napięcia 3,3 V / 500 mA
  • Wbudowany moduł ładujący lipol 100 mA z diodą LED informującą o statusie
  • Ilość pinów GPIO: 8 / 14
  • Ilość wejść analogowych: 6 / 14
  • Obsługa interfejsów I2C i SPI
  • Wbudowany interfejs UART
  • Interfejs dotyku pojemnościowego
  • Interfejs OpenOCD z buferem Trax 32 kB
  • Wspierany interfejs kart SD
  • SDIO master / slave 50 MHz
  • Przycisk Reset
  • Sensor Halla
  • Wbudowana antena PCB
  • Raster wyprowadzeń: 2,54 mm
  • Moduł posiada wlutowane
  • Wymiary modułu: 51 x 22,7 x 7,3 mm
  • Masa: 6,8 g

Feather Huzzah ESP32 - moduł WiFi, Bluetooth GPIO - wlutowane złącza - Adafruit 3591

Produkt to moduł od firmy Adafruit - Feather Huzzah ESP32. Urządzenie wyposażone jest moduły bezprzewodowej komunikacji WiFi oraz Bluetooth, a do tego posiada od razu wlutowane złącza do pinów GPIO.

Sprzęt jest w stanie pracować korzystając z zasilania z ogniwa litowo-polimerowego (3,7 V), ale można je też podłączyć do sieci przez przewód USB (5 V). Całość pracuje dzięki mikrokontrolerowi Tensilica LX6 (taktowany z częstotliwością 240 MHz).

Moduł Adafruit - Feather Huzzah ESP32

Urządzenie jest wyposażone także w moduł ładujący ogniwa litowo-polimerowe i powiadomi Cię za pomocą diody LED o stanie naładowania. W płytce znajdziesz 14 pinów wejścia/wyjścia GPIO (z czego 6 analogowych). Całość możesz programować korzystając ze środowiska Arduino IDE.

W naszej ofercie znajdziesz także szeroki wybór modułów oraz nakładek kompatybilnych z Arduino Leonardo, Arduino Mega czy Arduino Pro Mini.



Napięcie zasil. od 5.0 V
Napięcie zasil. do 5.0 V
Napięcie wyjścia od 3.3 V
Napięcie wyjścia do 3.3 V
Napięcie wyjściowe nominalne 3.3 V
UC - Mikrokontroler ESP32
UC - Pamięć Flash 4096 kB
UC - Ilość rdzeni 1. Single Core
UC - Piny cyfrowe 8
UC - wejścia analog. 6
UC - Taktowanie 240 MHz
UC - Moduł WiFi Tak
UC - Interfejs USB microUSB
UC - Bluetooth Tak
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Interfejs SPI tak
Szerokość opakowania 4 cm
Wysokość opakowania 3 cm
Głębokość opakowania 10 cm
Masa opakowania 0.001 kg
