Opis produktu: FeatherWing wyświetlacz OLED 128x64px - nakładka dla Feather - STEMMA QT/Qwiic - Adafruit 4650
Nakładka dla Feather wyposażona w monochromatyczny wyświetlacz OLED o rozdzielczości 128 x 32 px. Przekątna ekranu jest równa 1,3", a wysoki kontrast wyświetlacza sprawia, że prezentowane dane są wyjątkowo czytelne. Wyświetlacz wytwarza własne światło i nie potrzebuje dodatkowego podświetlenia. Komunikacja odbywa się za pomocą interfejsu I2C. Nakładka dla Feather posiada 4 przyciski: reset oraz 3 przyciski ogólnego zastosowania, które mogą być zaprogramowane wedle uznania użytkownika.
Produkt kompatybilny z Arduino
Producent przygotował przewodnik użytkownika oraz przykładowy program dla Arduino.
| Pin | Oznaczenie |
|---|---|
| 3V | Pin zasilania 3 V. |
| GND | Masa układu. |
| SDA | Linia danych interfejsu I2C. |
| SCL | Linia zegara interfejsu I2C. |
| RST | Reset modułu. |
| A | Opcjonalnie. |
| B | Opcjonalnie. |
| C | Opcjonalnie. |
Zawartość zestawu
- Wyświetlacz OLED - nakładka dla Feather
- Złącza goldpin
Podłączenie modułu
Moduł posiada specjalne wyprowadzenia do których należy przylutować złącza goldpin (zawarte w zestawie). Alternatywnie, nakładka FeatherWing może być podłączona za pomocą złącz STEMMA QT / Qwiic, które można zakupić dodatkowo w naszym sklepie.
Uwaga!
Gdy wyświetlacz nie jest używany należy go wyłączyć. Zbyt długie wyświetlanie obrazu może spowodować zmniejszenie jasności poszczególnych pikseli.
Specyfikacja wyświetlacza OLED - nakładki dla Feather
- Model wyświetlacza: SH1107
- Rozdzielczość: 128 x 64 px
- Przekątna ekranu: 1,3"
- Napięcie zasilania: 3 V
- Interfejs: I2C
- Adres interfejsu: 0x3C z możliwością zmiany na 0x3D (poprzez zlutowanie zworki ADDR)
- Przycisk reset: Tak
- Wbudowane trzy przyciski: A, B i C
- Przyciski A, B i C połączone są odpowiednio:
- Dla modułów Feather z kontrolerem 32u4 oraz M0: piny 9,6 i 5
- Dla modułu Feather Huzzah ESP8266: piny 0, 16 i 2
- Wymiary nakładki: 22,9 x 50,9 mm

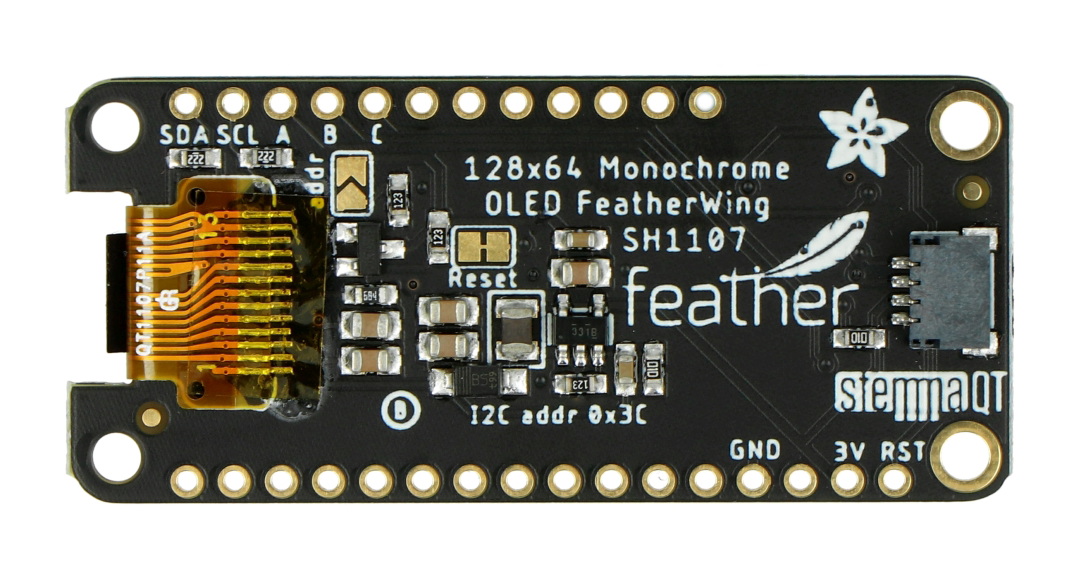

Wyprowadzenia nakładki dla Feather.
Interfejs użytkownika dla płytki Feather
FeatherWing wyświetlacz OLED 128x64px - nakładka dla Feather - STEMMA QT/Qwiic - Adafruit 4650 to propozycja dla fanów niewielkiej płytki zgodnej ze środowiskiem Arduino IDE.
Oprócz 1,3-calowego wyświetlacza OLED o rozdzielczości 128 x 64 px, moduł zawiera także trzy przyciski funkcyjne do dowolnego wykorzystania w aplikacji użytkownika oraz dodatkowy przycisk RESET, znajdujący się na brzegu płytki drukowanej.
Pozostałe parametry
Nakładka FeatherWing dla Arduino Feather z wyświetlaczem OLED 128x64px i złączem STEMMA QT/Qwiic może być zamontowana bezpośrednio do modułu głównego za pomocą dwóch jednorzędowych złączy goldpin znajdujących się w zestawie. Dodatkowe możliwości dają cztery otwory montażowe w narożnikach płytki, pozwalające na pewne zamocowanie całości w obudowie docelowego urządzenia.
Napięcie zasilania modułu wynosi 3V. Wyświetlacz komunikuje się z procesorem za pośrednictwem interfejsu I2C, dzięki czemu zajmuje jedynie dwie linie GPIO mikrokontrolera. Adres I2C sterownika wyświetlacza można ustawić za pomocą zworki lutowniczej oznaczonej ADDR – do wyboru są dwie wartości równe 0x3C oraz 0x3D.
