Opis produktu: Moduł z zegarem czasu rzeczywistego RTC DS3231SN i układem Watchdog do Raspberry Pi - Waveshare 25766
Nakładka łączy w sobie funkcję zegara czasu rzeczywistego (RTC) oraz sprzętowego układu nadzorującego pracę systemu i jest przeznaczona do współpracy z płytkami Raspberry Pi. Wbudowany DS3231SN zapewnia wysoką dokładność odmierzania czasu dzięki kompensacji temperaturowej, co jest szczególnie istotne w systemach pracujących bez dostępu do Internetu. Układ CH32V003 realizuje funkcję Watchdog, monitorując działanie Raspberry Pi i wykonując automatyczny reset w przypadku braku odpowiedzi w zadanym czasie. Zakres konfiguracji czasu nadzoru wynosi od 1 s do 65535 s.

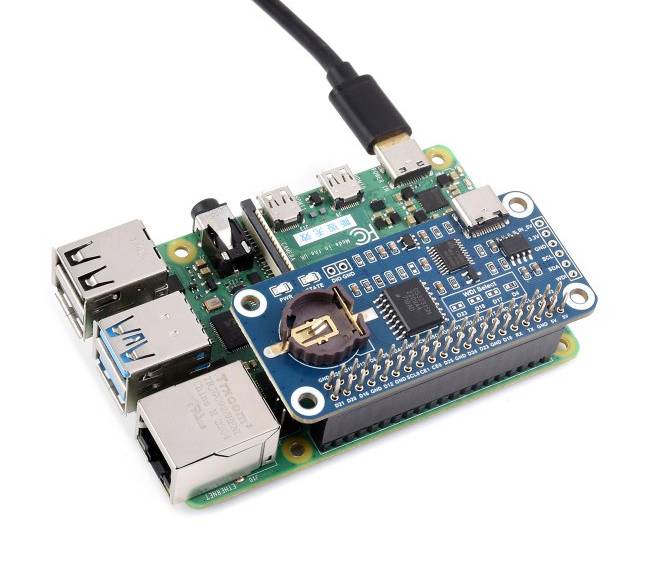

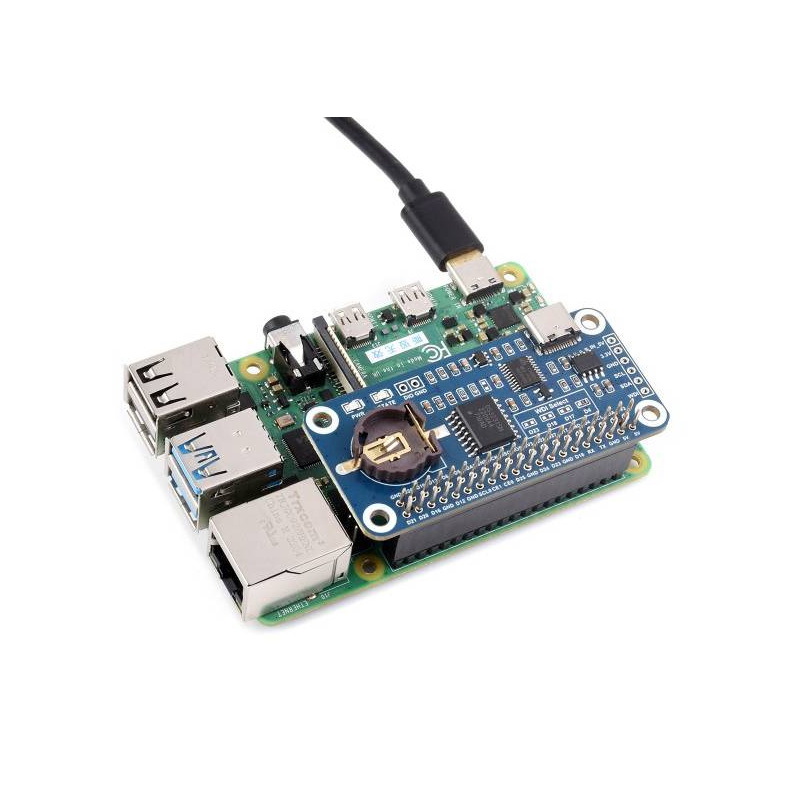

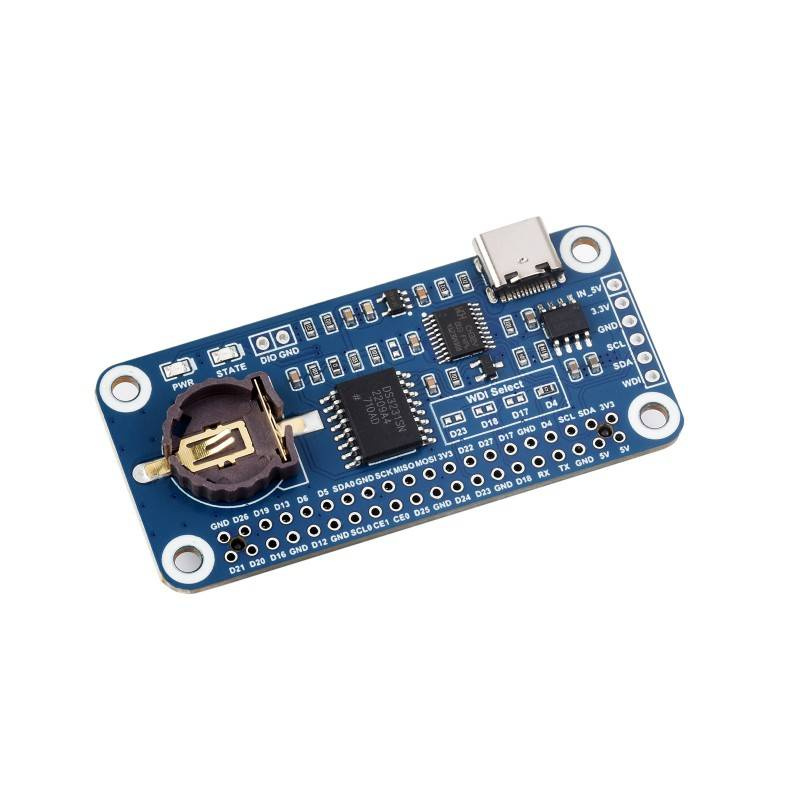

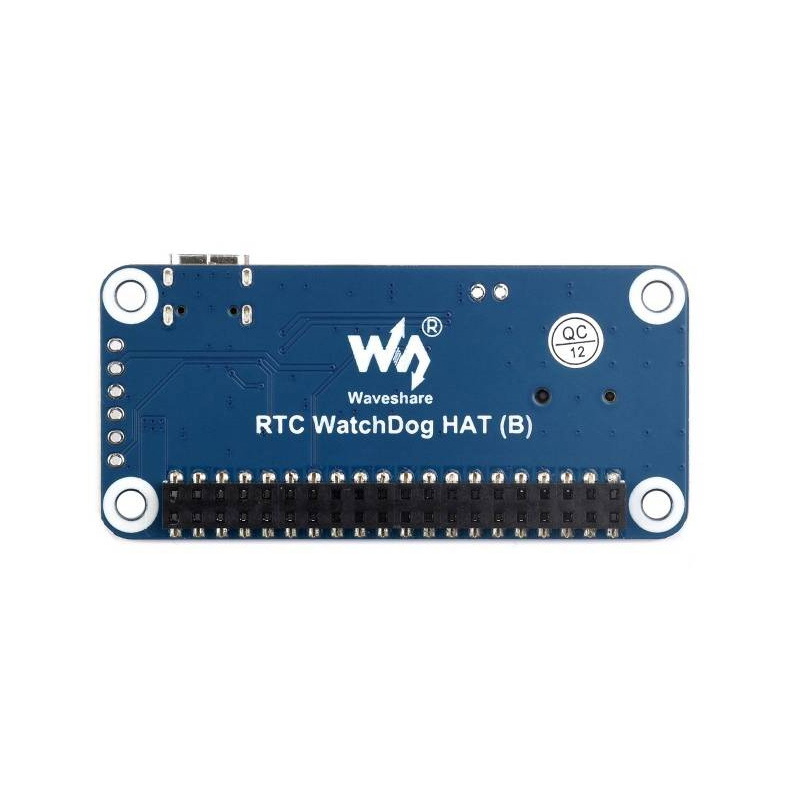

Moduł z zegarem czasu rzeczywistego RTC DS3231SN i układem Watchdog do Raspberry Pi - Waveshare 25766.

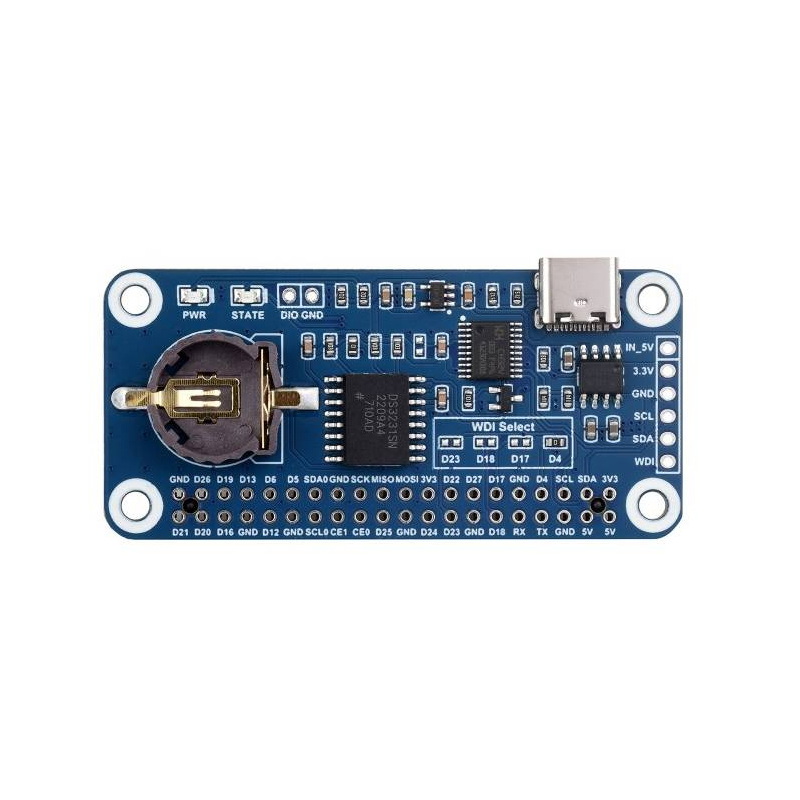

Moduł wykorzystuje układ RTC DS3231.
Główne cechy modułu
- Zegar RTC DS3231SN: zapewnia wysoką precyzję odmierzania czasu z kompensacją temperaturową
- Wbudowany układ Watchdog CH32V003: umożliwia automatyczny reset systemu w przypadku zawieszenia
- Interfejs I2C: prosta integracja z Raspberry Pi
- Konfigurowalny czas nadzoru: zakres od 1 s do 65535 s
- Obsługa baterii CR1220: podtrzymanie czasu przy braku zasilania głównego
- Złącze 40-pin GPIO: pełna kompatybilność z rodziną Raspberry Pi
Elementy znajdujące się na płytce
- Wejście zasilania USB typu C
- Układ Watchdog CH32V003
- Gniazdo baterii CR1220
- Wskaźnik statusu Watchdog
- Wskaźnik zasilania
- Złącze 40-pin GPIO
- Układ RTC DS3231SN
- Wybór pinu resetu Watchdog
- Interfejs sterujący

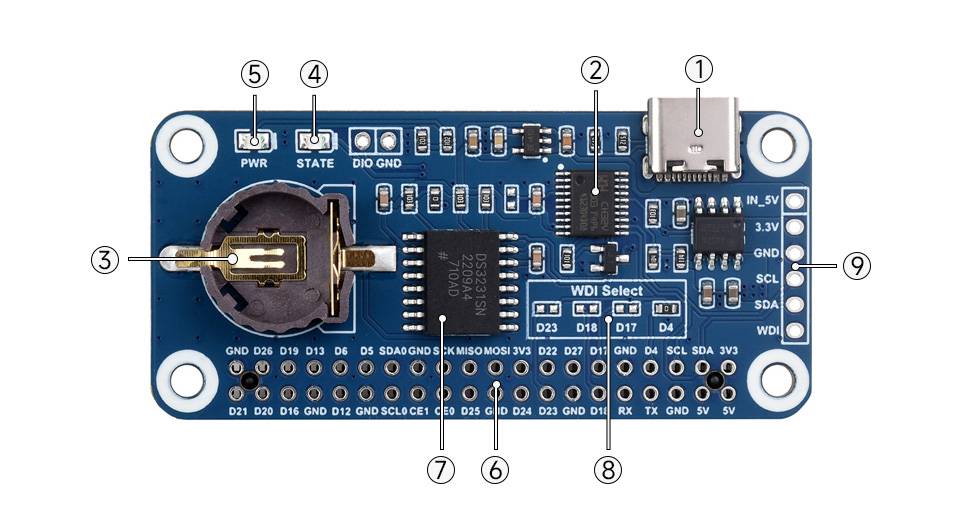

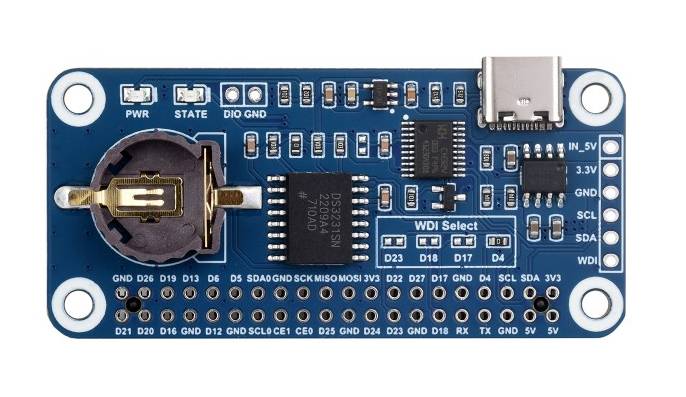

Rozmieszczenie elementów na płytce.

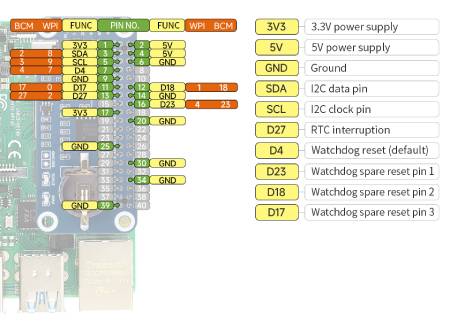

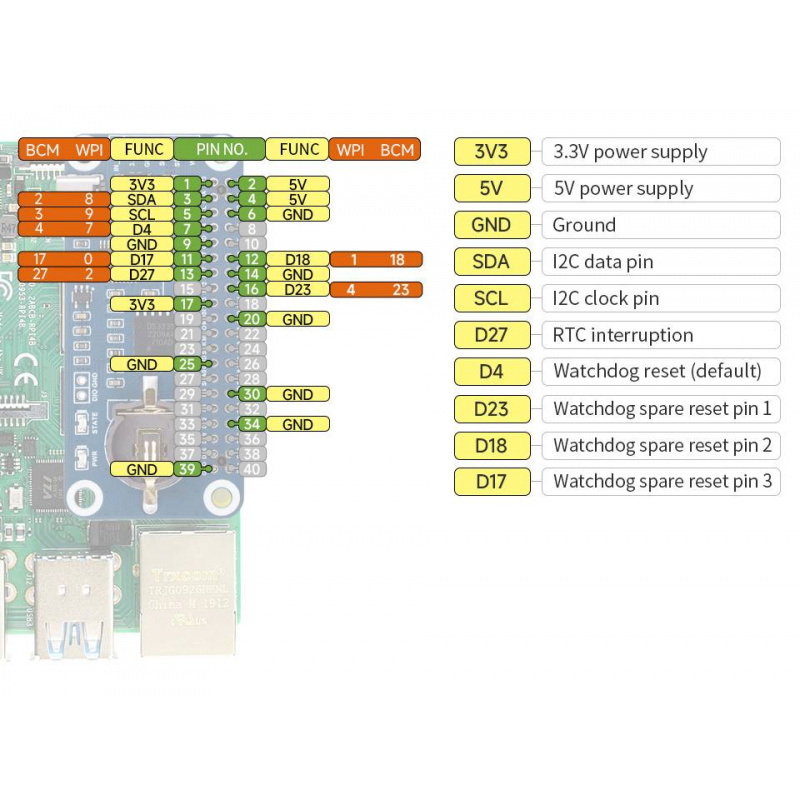

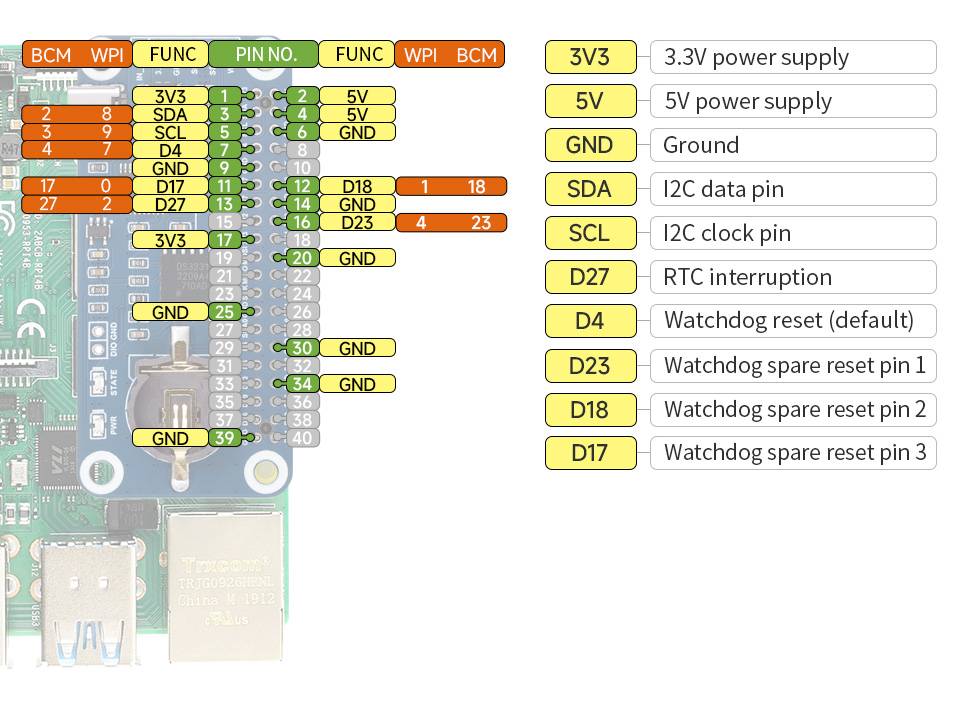

Wyprowadzenia modułu.
Opis wyprowadzeń
Moduł wykorzystuje standardowe złącze 40-pin GPIO Raspberry Pi. Najważniejsze sygnały:
- 3V3 - zasilanie 3,3 V
- 5V - zasilanie 5 V
- GND - masa
- SDA - linia danych magistrali I2C
- SCL - linia zegarowa magistrali I2C
- D27 - sygnał przerwania RTC
- D4 - domyślna linia resetu układu Watchdog
- D23 / D18 / D17 - alternatywne piny resetu Watchdog (wybierane konfiguracyjnie)
Specyfikacja techniczna modułu
- Typ: nakładka HAT RTC z wbudowanym układem Watchdog
- Układ RTC: DS3231SN
- Układ Watchdog: CH32V003
- Interfejs komunikacyjny: I2C
- Zasilanie: 5 V
- Bateria podtrzymująca: CR1220
- Średnica otworów montażowych: 3 mm
- Wymiary: 65 x 30,5 mm
- Masa: 28 g
Zawartość zestawu
- 1x Nakładka RTC z wbudowanym układem Watchdog do Raspberry Pi
- 1x Listwa żeńska 2x20-pin
- 1x Zestaw śrubek i dystansów montażowych

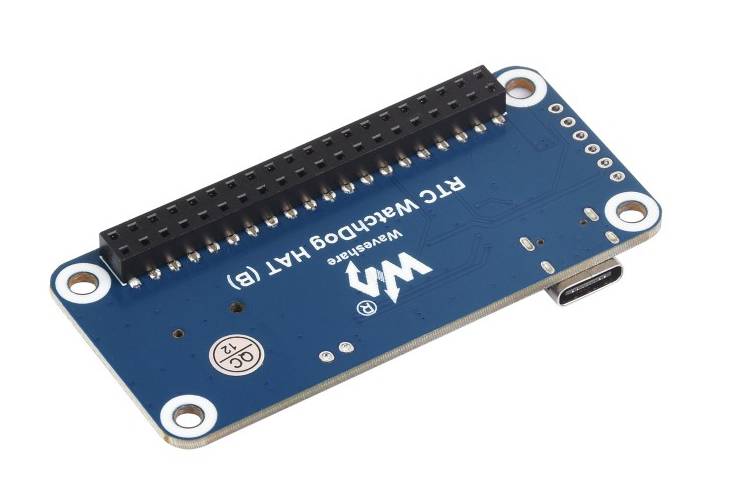

Płytka posiada wejście zasilania USB typu C.
