Specyfikacja RC Switch Pololu 2801
- Napięcie zasilania: od 2,5 V do 5,5 V
- Wydajność prądowa wyjścia: do 25 mA
- Wymiary: 10 x 10 mm
- Masa: 0,3 g (bez złącz)
- W zestawie:
- Moduł oraz złącza do samodzielnego lutowania
Szczegóły w instrukcji użytkownika.
Opis produktu: RC Switch z wyjściem cyfrowym - Pololu 2801
Moduł przetwarza sygnały radiowe ze standardowych nadajników hobbistycznych na sygnały cyfrowe typu zero - jeden. Płytka pracuje z napięciem do 2,5 do 5,5 V, wydajność prądowa wyjścia to 25 mA. W zestawie znajdują się: moduł wraz ze złączami goldpin o do samodzielnego lutowania.
Zasada działania
Układ mierzy szerokość impulsów z odbiornika RC, podłączonego do wyprowadzenia RC IN i porównuje z ustawionym przez użytkownika progiem (domyślnie 1700 μs). Jeśli próg zostanie przekroczony, nastąpi aktywacja przełącznika. Moduł posiada także funkcje bezpiecznego startu, która zabezpiecza przed niechcianym załączeniem.

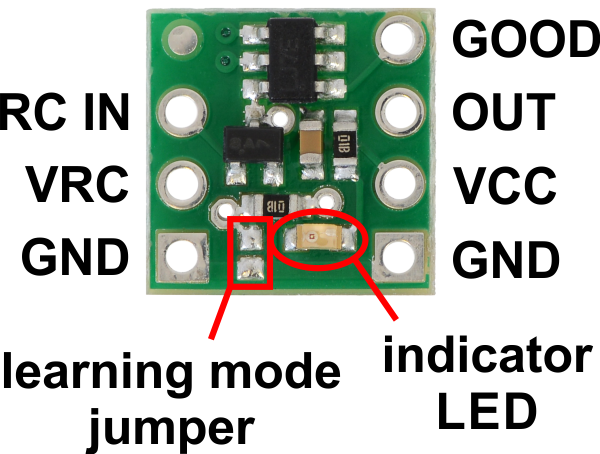

Schemat wyprowadzeń w RC Switch - Pololu 2801.
Wyprowadzenia w RC Switch
| Nazwa | Opis |
| VCC | Napięcie zasilania: 2,5 V - 5,5 V |
| GND | Masa układu |
| RC IN | Wejście sygnału RC |
| GOOD | Indykator poprawnego sygnału radiowego (10 - 330 Hz, 0,5 - 2,5 ms wypełnienia) |
| OUT | Cyfrowe wyjście o wydajności prądowej do 25 mA |
