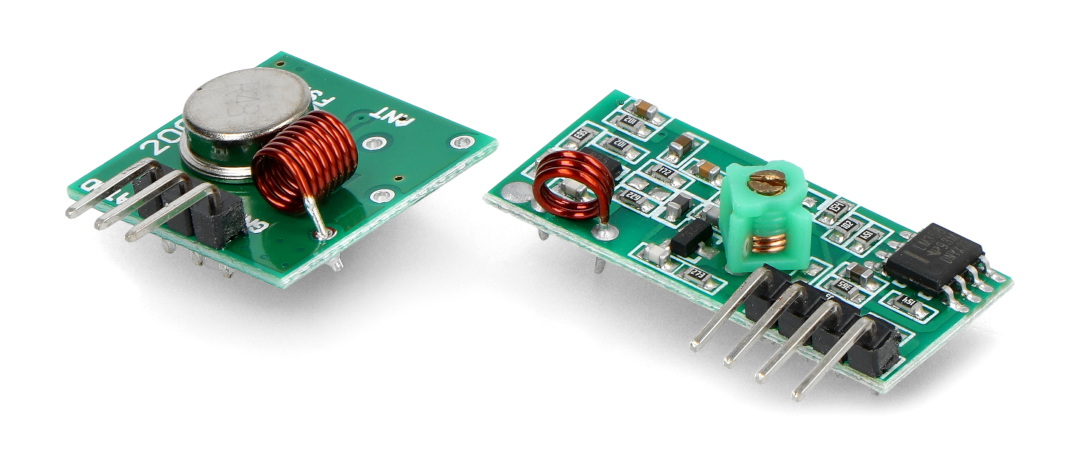

Opis produktu: Moduł radiowy nadajnik FS1000A + odbiornik 433 MHz
Zestaw zawiera odbiornik i nadajnik, które komunikują się ze sobą na częstotliwości 433 MHz. Urządzenia zasilane są napięciem 5 V z mikrokontrolerem komunikują się pomocą interfejsu jednoprzewodowego.
Obsługa
Napięcie zasilania należy podłączyć pomiędzy piny VCC oraz GND. Sygnał wyjściowy oznaczony jest napisem DATA (ADAT).
Moduł radiowy nadajnik FS1000A + odbiornik 433 MHz.|
Produkt kompatybilny z Arduino W Internecie można znaleźć przykład podłączenia tego modułu radiowego z Arduino. Biblioteka dostępna jest w serwisie GitHUb |
Moduł radiowy.
Specyfikacja techniczna
- Napięcie zasilania: 5 V
- Pobór prądu: 4 mA dla 5 V, 15 mA dla 9 V
- Częstotliwość pracy: 433 MHz
- Modulacja: ASK
- Zasięg do: 100 m
- Prędkość transmisji: do 9,6 Kb
- Interfejs: jednoprzewodowy TTL
- Złącze do wlutowania zewnętrznej anteny
- Wymiary:
- nadajnik: 20 x 19 mm
- odbiornik: 30 x 14 mm
Moduł radiowy nadajnik FS1000A + odbiornik 433 MHz
Prezentowany moduł to uniwersalny zestaw składający się z nadajnika i odbiornika umożliwiających szybką i stabilną transmisję danych. Maksymalny pobór prądu odbiornika to 5,5 mA, natomiast jego czułość to około 100 dB. Nadajnik charakteryzuje się mocą 10 mW.
Moduł radiowy nadajnik FS1000A + odbiornik 433 MHz wyróżnia się kompaktowymi rozmiarami, dzięki którym można go zamontować w praktycznie każdym miejscu.
Pozostałe parametry techniczne
Moduł można podłączyć m.in. do mikrokontrolera Arduino i zaprojektować np. monitoring radiowy. Kolejnym interesującym pomysłem jest stworzenie systemu zdalnego sterowania gniazdkami elektrycznymi. Dzięki takiemu rozwiązaniu można zarządzać wszystkim urządzeniami elektrycznymi w obrębie domowej sieci.
