Opis produktu: Flipper Zero Wifi Devboard - WiFi
Flipper Zero Wifi Devboard jest to moduł rozszerzający możliwości urządzenia Flipper Zero o komunikację WiFi. Został on oparty o popularny układ ESP32-S2, posiadający jeden rdzeń Xtensa LX7 o taktowaniu do 240 MHz, 2 MB pamięci RAM i 4 MB Flash. Pozwala na bezprzewodowe debugowanie oraz zmianę oprogramowania Flipper Zero. Wbudowane złącze USB C pozwala na wykorzystywanie modułu jako konwertera USB-UART. Wymiana danych między urządzeniami odbywa się poprzez interfejs SWD, a pozostałe piny GPIO został wyprowadzone na płytce, wraz z dodatkowymi przyciskami Reset oraz Boot dla układu ESP32.
Producent udostępnia szczegółowy przewodnik użytkownika ułatwiający rozpoczęcie pracy z modułem.

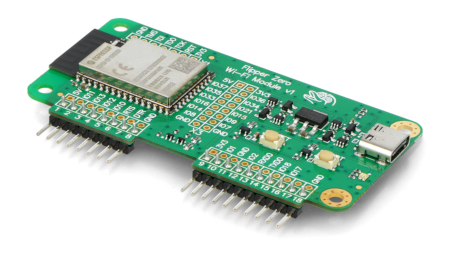

Flipper Zero Wifi Devboard - WiFi

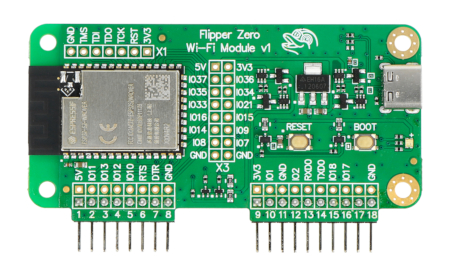

Moduł oparty został o popularny układ ESP32-S2.
Możliwości modułu Flipper Zero Wifi Devboard
Flipper Zero WiFi Devboard pozwala użytkownikowi na aktualizację oprogramowania urządzenia poprzez komunikację WiFi, bądź port USB C. Dodatkowo płytka wykorzystana może być do debugowania aktualnie wykonywanego programu. W tym celu moduł ESP32 wykorzystuje interfejs SWD obecny w Flipper Zero, w celu odczytywania logów, a także manipulacji działania programu (ustalanie punktów przerwań, podglądanie zawartości pamięci, itp.). Działa on jako serwer GDB (GNU Debugger), umożliwiając wymianę danych z komputerem poprzez USB C, bądź utworzoną przez moduł sieć WiFi.
Bardziej zaawansowani użytkownicy mogą również wykorzystać możliwości wbudowanego układu ESP32, aby dokonywać analizy i testów penetracyjnych sieci WiFi. Funkcjonalność ta nie została jednak zaimplementowane przez producenta.
Specyfikacja techniczna WiFi Devboard
- Typ: moduł komunikacyjny WiFi
- Przeznaczenie: Flipper Zero
- Wbudowany układ: ESP32-S2
- Standard WiFi: 802.11 b/g/n
- Częstotliwość WiFi: 2,4 GHz
- Taktowanie procesora: 240 MHz
- Pamięć RAM: 2 MB
- Pamięć Flash: 4 MB
- Złącze USB: typu C
- Złącza GPIO:
- Złącze typu goldpin, męski: do podłączenia Flipper Zero
- Złącze JTAG: 7 pin, raster 2,54 mm
- Piny ogólnego przeznaczenia: 2 x 8 pin, raster 2,54 mm
- Przyciski: Reset oraz Boot
- Dioda LED RGB
- Wbudowana przetwornica 3,3 V
- Cztery otwory montażowe

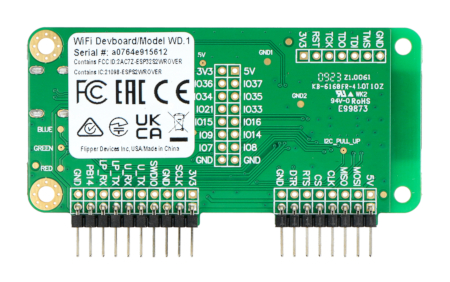

Moduł posiada wyprowadzone złącza GPIO urządzenia Flipper Zero, a także układu ESP32.
