Indeks: PLL-29232
EAN: 5902186323179

RC Switch z izolowanym przekaźnikiem półprzewodnikowym SPST - 30V 10A - wlutowane złącza - Pololu 5424

Pololu RC Switch to kompaktowy przekaźnik półprzewodnikowy SPST sterowany sygnałem RC, przeznaczony do załączania obciążeń o napięciu do 30 V i prądzie do 10 A. Moduł wykorzystuje parę tranzystorów MOSFET oraz izolowany optycznie układ sterujący, zapewniając galwaniczną separację obciążenia od wejścia RC. Obsługuje sterowanie high-side i low-side, oferuje konfigurowalny próg przełączania oraz funkcję safe-start. Wersja ma fabrycznie wlutowane złącza.

Cena:
Cena netto:
Ilość

Kupuj, śledź i odbieraj z apką InPost! Więcej

Zaufało nam już ponad 500 000 klientów. U nas masz:



wysyłkę tego samego dnia przy produktach z oznaczeniem „Wysyłka 24h”



własny serwis w Polsce



30 dni na zwrot i darmową dostawę w Polsce od 500 zł



4,9/5 w TrustMate i 4,9/5 w Google (prawie 4000 opinii)



fakturę VAT, leasing i raty dla firm

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na sprzęt komputerowy



zamówienia na zapytanie ofertowe



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

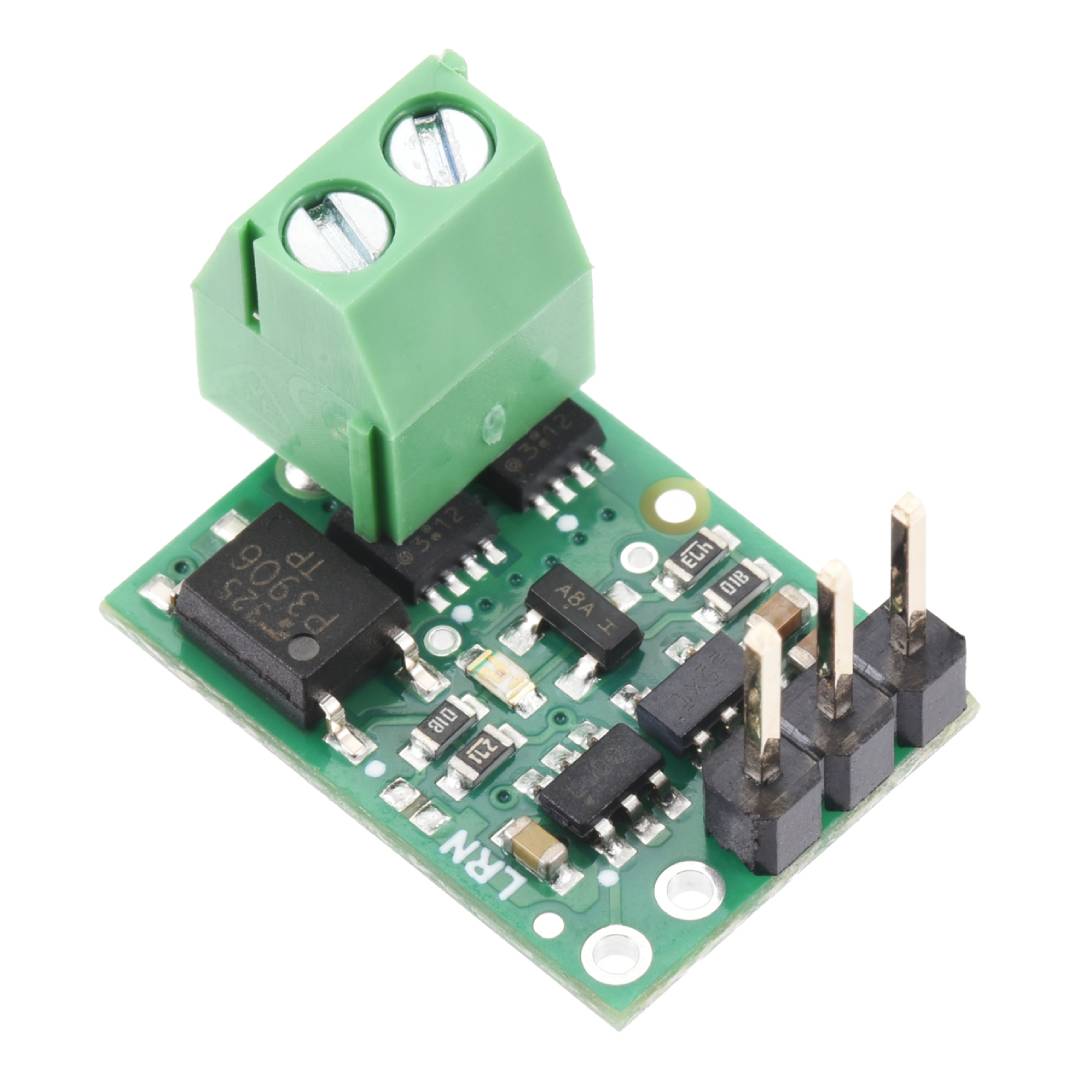

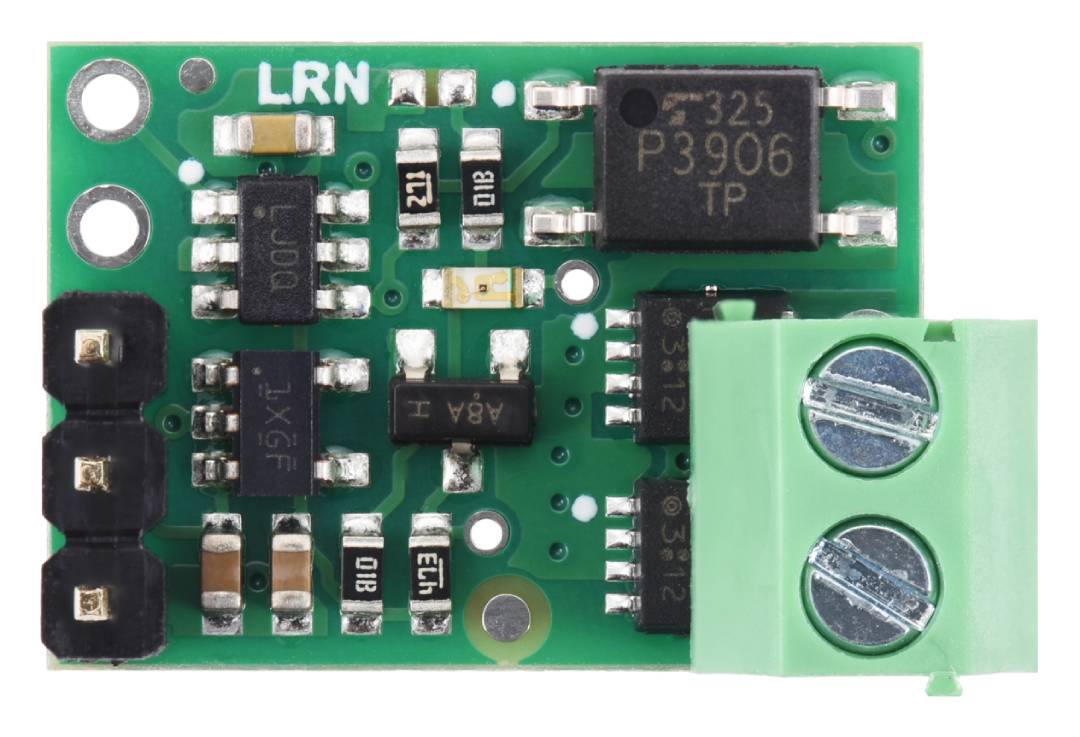

Opis produktu: RC Switch z izolowanym przekaźnikiem półprzewodnikowym SPST - 30V 10A - wlutowane złącza - Pololu 5424

Pololu RC Switch umożliwia sterowanie urządzeniami elektrycznymi bezpośrednio za pomocą standardowego sygnału radio control RC. Układ sterujący pracuje przy napięciu od 2,7 V do 16 V i analizuje szerokość impulsów wejściowych, na podstawie której załącza lub rozłącza przekaźnik półprzewodnikowy. Domyślny próg przełączania wynosi około 1700 µs, a dzięki trybowi uczenia możesz zmienić zarówno wartość progu, jak i kierunek aktywacji. Elementem wykonawczym jest para połączonych przeciwsobnie tranzystorów MOSFET, dzięki czemu wyjście jest symetryczne i umożliwia dwukierunkowy przepływ prądu. Rozwiązanie pozwala wykorzystać moduł zarówno jako przełącznik high-side, jak i low-side. Brak mechanicznych styków oznacza cichą pracę oraz brak problemów związanych ze zużyciem i iskrzeniem styków typowych dla przekaźników elektromechanicznych.

RC Switch z izolowanym przekaźnikiem półprzewodnikowym SPST - 30V 10A - wlutowane złącza - Pololu 5424

RC Switch z izolowanym przekaźnikiem półprzewodnikowym SPST - 30V 10A - wlutowane złącza - Pololu 5424.

Botland jest oficjalnym dystrybutorem elektroniki i części robotycznych Pololu. Istnieje niezliczona liczba robotów, w których konstrukcji znajdziesz co najmniej jeden komponent tej marki. Nasz zespół gwarantuje, że wszystkie prezentowane produkty Pololu są oryginalne.

RC Switch z izolowanym przekaźnikiem półprzewodnikowym SPST - 30V 10A - wlutowane złącza - Pololu 5424

Układ obsługuje napięcie sterujące od 2,7 V do 16 V i może przełączać obciążenia do 30 V oraz 10 A.

Główne cechy modułu RC

  • Przekaźnik półprzewodnikowy SPST: umożliwia elektroniczne załączanie i rozłączanie obciążenia bez mechanicznych elementów stykowych
  • Maksymalny prąd obciążenia 10 A: pozwala sterować urządzeniami wymagającymi stosunkowo dużego prądu
  • Napięcie obciążenia do 30 V: wartość 30 V jest absolutnym napięciem maksymalnym dla przełączanego obwodu
  • Sterowanie sygnałem RC: moduł analizuje szerokość impulsów pochodzących z odbiornika RC lub sterownika serwomechanizmów
  • Regulowany próg aktywacji: tryb uczenia pozwala skonfigurować próg przełączania i kierunek działania
  • Domyślny próg około 1700 µs: standardowo przekaźnik aktywuje się po przekroczeniu ustawionego progu szerokości impulsu
  • Histereza ±64 µs: ogranicza niepożądane przełączanie przy sygnale znajdującym się blisko wartości progowej
  • Funkcja safe-start: zmniejsza ryzyko nieoczekiwanego załączenia obciążenia podczas uruchamiania układu
  • Izolacja galwaniczna: optycznie izolowany driver oddziela sekcję sterującą od obwodu obciążenia
  • Dwukierunkowe wyjście MOSFET: przeciwsobne połączenie tranzystorów pozwala na przepływ prądu w obu kierunkach
  • Sterowanie high-side i low-side: symetryczne wyjście umożliwia elastyczne umieszczenie przełącznika w obwodzie
  • Wyjścia OUT i GOOD: pozwalają monitorować stan przekaźnika oraz poprawność odbieranego sygnału RC
  • Dioda LED: umożliwia szybką kontrolę aktualnego stanu pracy modułu
  • Wlutowane złącza: moduł wyposażono w złącze goldpin 1x3 o rastrze 2,54 mm oraz 2-pinowe złącze śrubowe o rastrze 3,5 mm
  • Niewielkie wymiary: kompaktowa płytka ułatwia montaż w modelach RC, robotach i innych urządzeniach o ograniczonej przestrzeni

Specyfikacja techniczna Pololu RC Switch

  • Typ: przekaźnik półprzewodnikowy / przełącznik SPST
  • Interfejs sterujący: sygnał RC
  • Napięcie zasilania sekcji sterującej VRC: od 2,7 V do 16 V
  • Maksymalny pobór prądu sekcji sterującej przy załączonym przekaźniku: 15 mA
  • Pobór prądu przy wyłączonym przekaźniku: około 5 mA
  • Maksymalne napięcie obciążenia: 30 V
  • Maksymalny prąd obciążenia: 10 A
  • Rezystancja w stanie załączenia: 10 mΩ
  • Elementy przełączające: 2 tranzystory MOSFET połączone przeciwsobnie
  • Izolacja sekcji obciążenia: galwaniczna, z wykorzystaniem optycznie izolowanego drivera
  • Kierunek przepływu prądu przez wyjście: dwukierunkowy
  • Możliwość pracy jako przełącznik: high-side lub low-side
  • Domyślny próg aktywacji sygnału RC: około 1700 µs
  • Histereza progu przełączania: ±64 µs
  • Zakres częstotliwości prawidłowego sygnału RC: od 10 Hz do 330 Hz
  • Zakres szerokości impulsu prawidłowego sygnału RC: od 0,5 ms do 2,5 ms
  • Konfiguracja progu aktywacji: tak, tryb uczenia
  • Konfiguracja kierunku aktywacji: tak
  • Funkcja safe-start: tak
  • Wyjście sygnalizacji stanu przekaźnika: OUT
  • Wyjście sygnalizacji poprawności sygnału RC: GOOD
  • Sygnalizacja optyczna: żółta dioda LED
  • Złącze sterujące: goldpin męski 1x3, raster 2,54 mm, wlutowane
  • Złącze obciążenia: terminal śrubowy 2-pin, raster 3,5 mm, wlutowane
  • Wymiary: około 17,8 x 12,7 x 12,7 mm
  • Masa: 1,6 g

Zawartość zestawu

  • 1x RC Switch z izolowanym przekaźnikiem półprzewodnikowym SPST - 30V 10A - wlutowane złącza - Pololu 5424
RC Switch z izolowanym przekaźnikiem półprzewodnikowym SPST - 30V 10A - wlutowane złącza - Pololu 5424

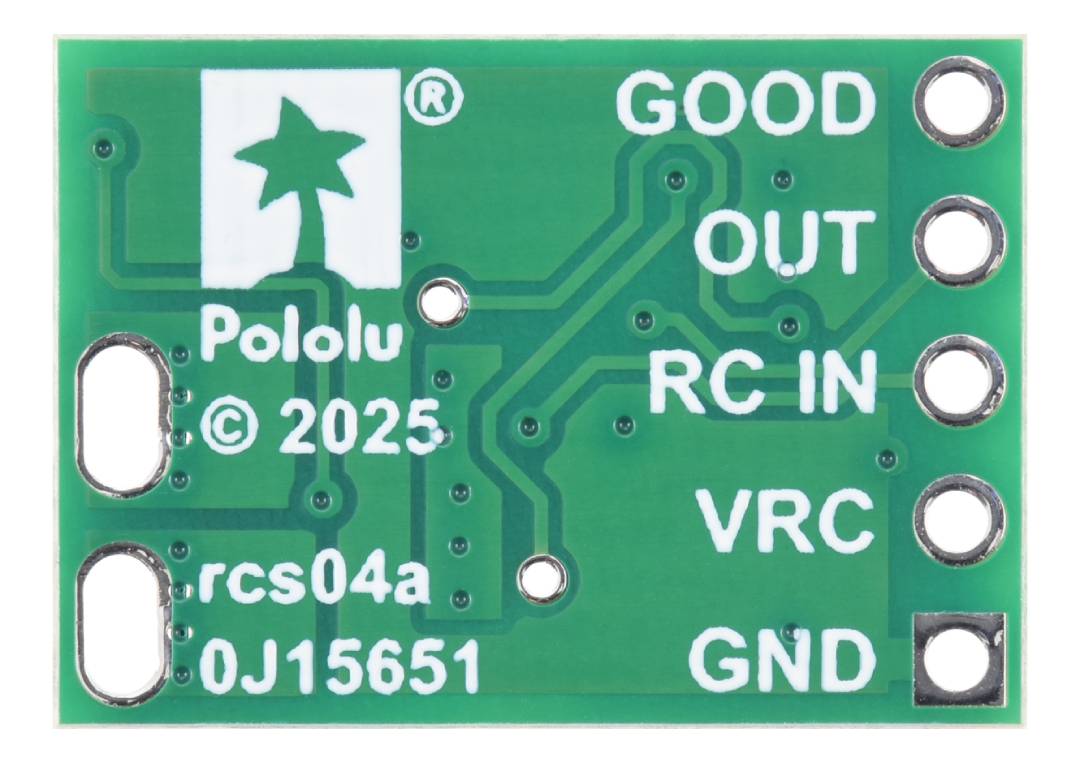

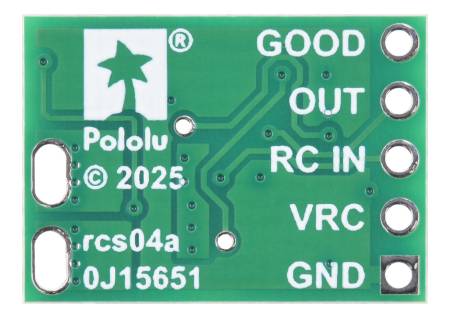

Moduł Pololu 5424 posiada osobne wyprowadzenia dla części sterującej oraz zaciski toru mocy. Część logiczna jest zasilana przez VRC i GND, natomiast sygnał z odbiornika RC należy doprowadzić do wejścia RC IN.

Nazwa Wartość
Szerokość 10 cm
Wysokość 8 cm
Głębokość 1,5 cm
Waga 0,04 kg
