Gniazdka sieciowe i Arduino



Instrukcja sterowania gniazdkami 230 V za pomocą Arduino





Przykład przedstawia sposób sterowania gniazdkami elektrycznymi w sposób zdalny lub automatyczny wykorzystując Arduino. Dzięki temu rozwiązaniu można zastosować podstawowe elementy inteligentnego domu.

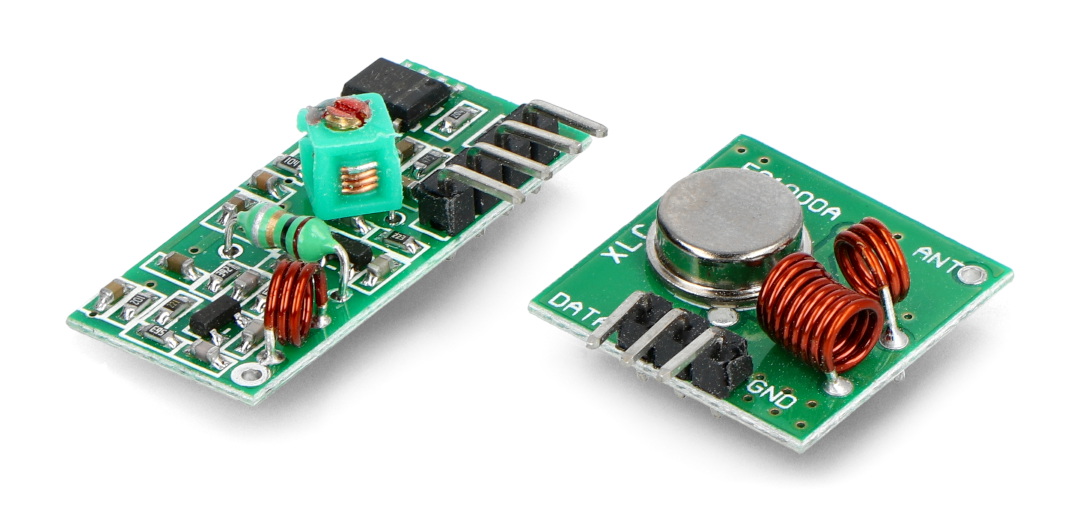

W przykładzie zostały wykorzystane następujące elementy:



Na początku bibliotekę należy dodać do środowiska Arduino (Szkic -> Include Library -> Add .ZIP Library...).



Podłączanie odbiornika

Aby sterować gniazdkiem, najpierw należy odczytać kody z pilota sterowania dołączonego do gniazdek. W tym celu wykorzystamy odbiornik połączony z Arduino.



Piny odbiornika



Pin Opis
 1

VCC - zasilanie
 2  DATA - pin danych
 3  DATA - pin danych
 4 GND - masa układu







Teraz należy podłączyć odpowiednie piny odbiornika z Arduino:



Podłączenie



Pin Arduino Pin odbiornika
GND  pin 1 - GND
D2  pin 2 lub 3 - DATA
 +5 V  pin 4 - VCC



Następnie część programowa. Należy otworzyć przykład ReceiveDemo_Advanced z dołączonej biblioteki (Plik -> Przykłady -> RCSwitch -> ReceiveDemo_Advanced) i wgrać go do Arduino.

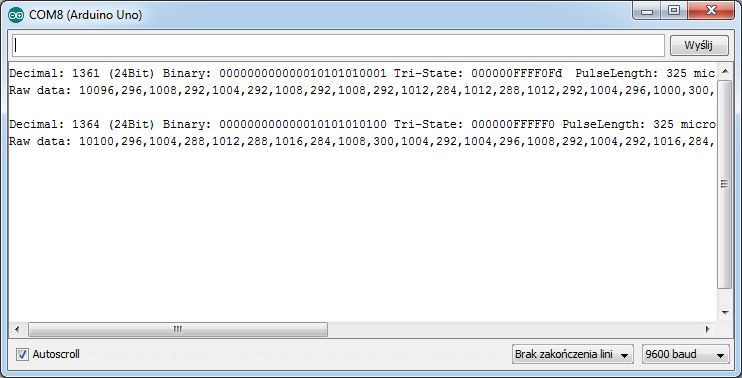

Teraz za pomocą monitora szeregowego (Narzędzia -> Szeregowy monitor) jest możliwość odczytywania kodów z pilota . Otrzymywane wartości powinny wyglądać podobnie jak na screenie poniżej:





Pierwsze dwie linie to przycisk włączający gniazdko, następne dwie, przycisk wyłączający.



Podłączenie nadajnika

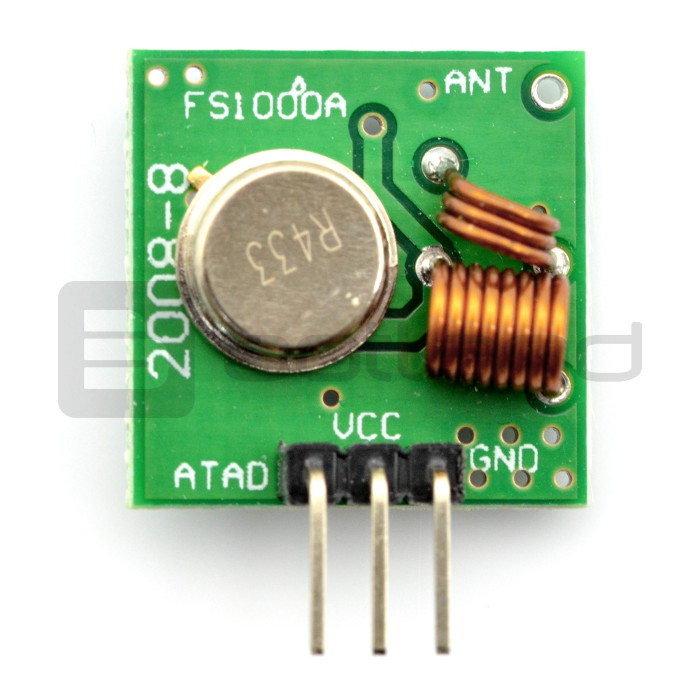

 Aby podłączyć nadajnik do Arduino, należy zapoznać się z wyprowadzeniami pinów nadajnika:



Piny nadajnika



Pin Opis
1  DATA - pin danych
2  VCC - zasilanie
3

GND - masa układu







Teraz należy podłączyć odpowiednie piny nadajnika z Arduino:



Podłączenie



Pin Arduino Pin nadajnika
GND  pin 1 - GND
+5 V  pin 2 - VCC
pin 10  pin 3 - DATA





Wykorzystany kod programu



  1. #include
  2. RCSwitch mySwitch = RCSwitch();
  3. void setup() {
  4.  Serial.begin(9600);
  5.  mySwitch.setPulseLength(325); // Wartość odczytana z serial monitora
  6.  mySwitch.enableTransmit(10); // Pin, do którego podpięty jest nadajnik
  7. }
  8. void loop() {
  9.  mySwitch.send("000000000000010101010001"); // Kod binarny z pierwszego przycisku
  10.  delay(5000);
  11.  mySwitch.send("000000000000010101010100"); // Kod binarny z drugiego przycisku
  12.  while (1); // Nieskończona pętla
  13. }



Powyższy kod włącza gniazdko, następnie po 5 sekundach je wyłącza.
