Płytka rozwojowa Jetson-Orin-IO-Base - zgodna z Jetson Orin Nano/NX - Waveshare 24726

Indeks: WSR-23398
Płytka rozwojowa Jetson-Orin-IO-Base to zaawansowane urządzenie do rozwoju aplikacji sztucznej inteligencji, kompatybilne z modułami Jetson Orin Nano i NX. Oferuje interfejsy USB, wyjście 4K, porty kamery CSI, złącza GPIO oraz opcje rozbudowy pamięci masowej i bezprzewodowej.
Płytka rozwojowa Jetson-Orin-IO-Base - zgodna z Jetson Orin Nano/NX - Waveshare 24726
499,00 zł
405,69 zł netto
Zapłać później
Producent: Waveshare

Opis produktu: Płytka rozwojowa Jetson-Orin-IO-Base - zgodna z Jetson Orin Nano / NX - Waveshare 24726

Jetson-Orin-IO-Base od Waveshare to płytka rozwojowa opracowana do projektowania aplikacji AI, które bazuje na modułach Jetson Orin Nano i NX. Urządzenie zawiera dwa porty kamery CSI 4-przewodowe, idealne do projektów związanych z rozpoznawaniem obrazów, cztery porty USB typu A, jeden port USB typu C oraz wyjście 4K poprzez DisplayPort. Dodatkowo płytka oferuje 40-pinowe złącze GPIO, służące jako wejścia i wyjścia do podłączenia urządzeń peryferyjnych. Obsługują one interfejsy I2C, SPI oraz UART. W celu rozbudowy pamięci masowej i łączności bezprzewodowej dostępne są dwa porty M.2 Key M i jeden port M.2 Key E. Płytka rozwojowa zapewnia także wsparcie dla szerokiego zakresu napięć zasilających i posiada port Ethernet RJ45. Wszystkie powyższe cechy i funkcje czynią tę płytkę wszechstronnym narzędziem dla twórców pracujących nad innowacyjnymi projektami w dziedzinie AI.

Producent udostępnił obszerny przewodnik użytkownika, który pozwala zaznajomić się z produktem.

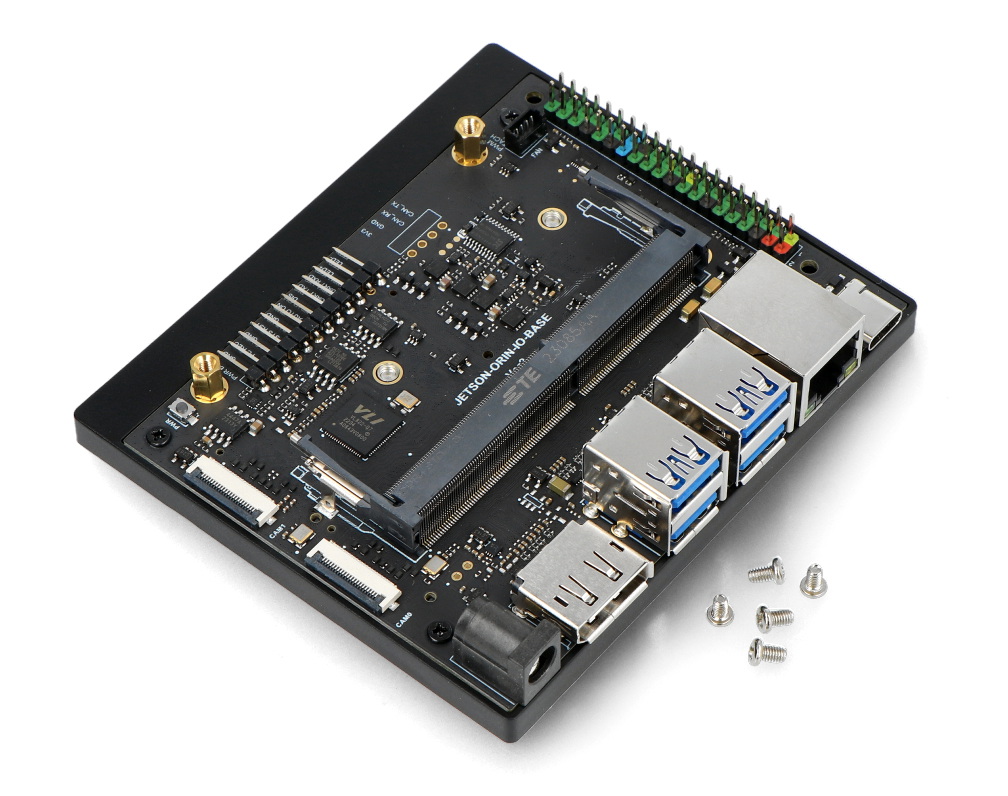

Płytka rozwojowa jetson orin io base leży na białym tle.Płytka rozwojowa Jetson-Orin-IO-Base - zgodna z Jetson Orin Nano / NX - Waveshare 24726.

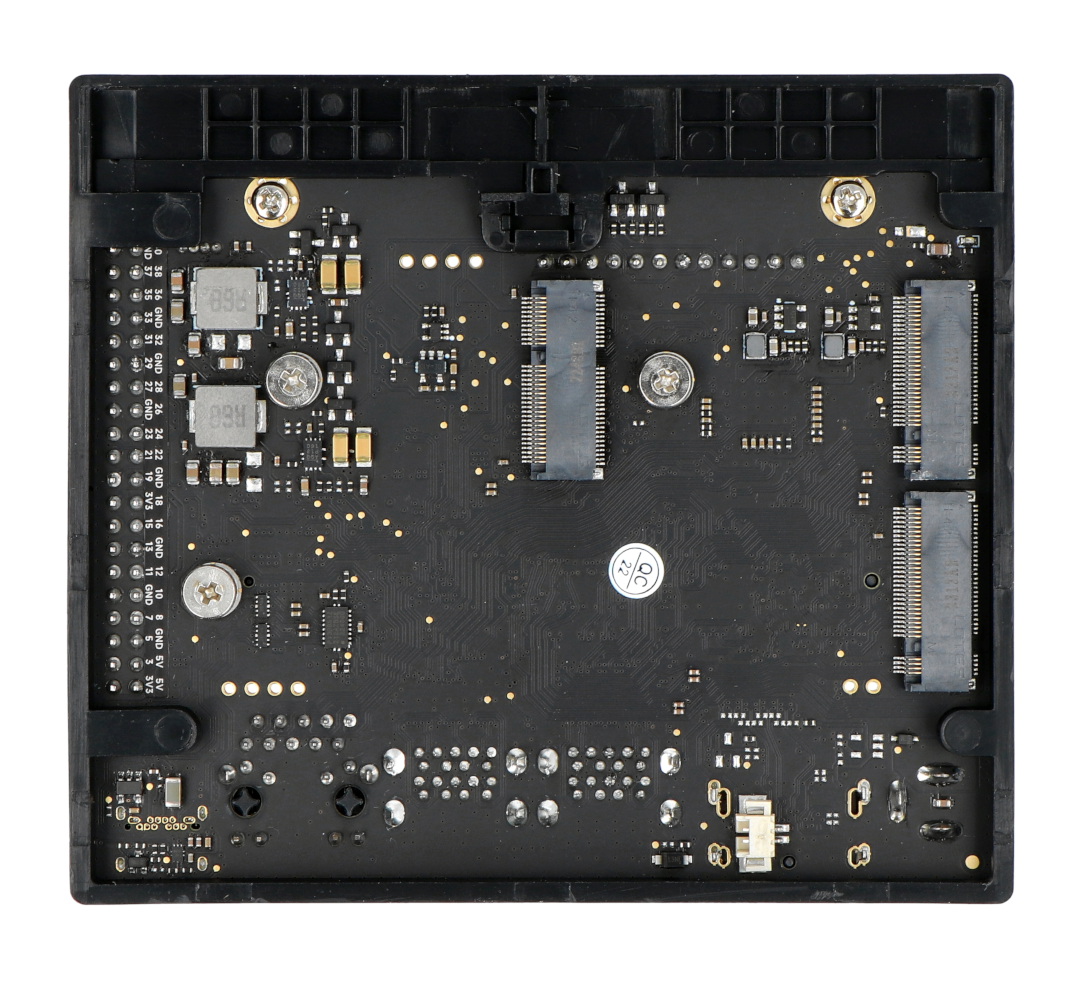

Płytka rozwojowa jetson orin io base leży odwrócona na białym tle.Płytka jest przeznaczona do wykorzystania w dziedzinie sztucznej inteligencji.

Główne cechy płytki rozwojowej

  • Umożliwia rozwój aplikacji AI dzięki kompatybilności z modułami Jetson Orin Nano i NX
  • Posiada 2 porty kamery CSI do rozpoznawania obrazu
  • Oferuje 5 portów USB, w tym 4x USB typu A i 1x USB typu C
  • Zapewnia wyjście 4K High Definition za pomocą DisplayPort
  • Wyposażona jest w 40-pinowe złącze GPIO
  • Oferuje elastyczne opcje rozbudowy, w tym jeden port M.2 Key E i dwa porty M.2 Key M dla dysków SSD przeznaczone do modułów bezprzewodowych.
  • Obsługuje szeroki zakres napięć zasilających od 9 V do 19 V
  • Posiada port Ethernet RJ45

Płytka rozwojowa AI

Płytka rozwojowa jest kompatybilna z modułami NVIDIA Jetson Orin Nano i Jetson Orin NX, co oznacza, że może wykorzystywać ich zaawansowane możliwości obliczeniowe w zakresie przetwarzania danych i algorytmów sztucznej inteligencji. Dzięki temu użytkownicy mogą korzystać z potężnych zasobów sprzętowych tych modułów do budowy skomplikowanych aplikacji AI.

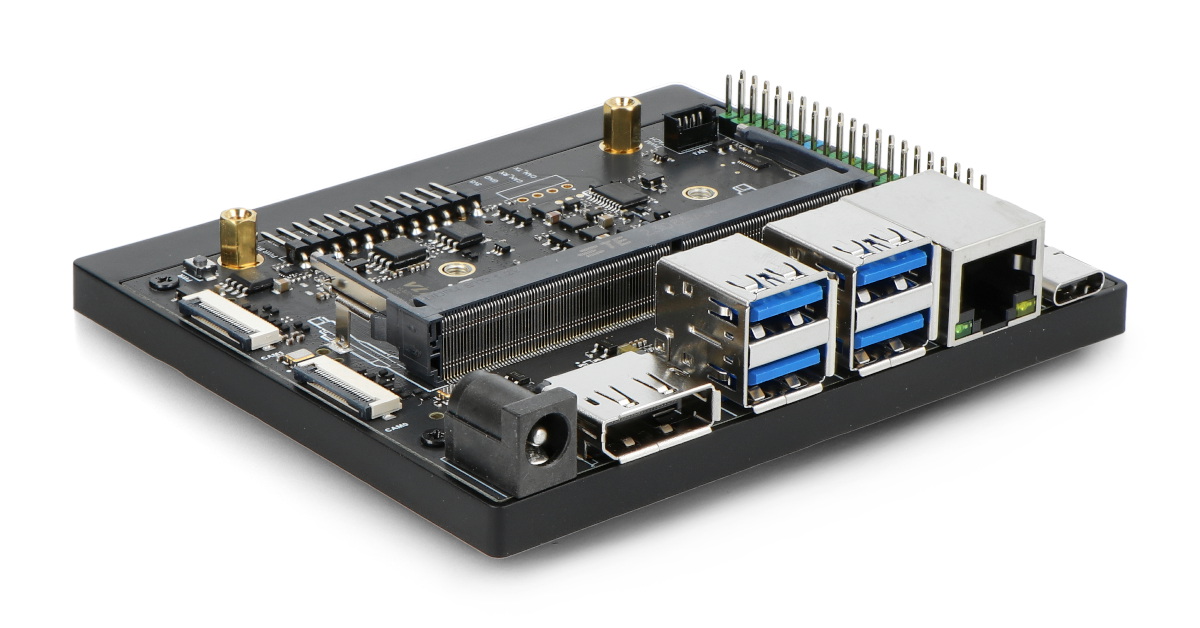

Płytka rozwojowa jetson orin io base leży na białym tle.Urządzenie jest kompatybilne z modułami Jetson Orin Nano i Jetson Orin NX.

Płytka rozwojowa jetson orin io base leży na białym tle.Produkt posiada dwa porty kamery CSI do rozpoznawania obrazu.

Wbudowane porty kamery CSI

Płytka jest wyposażona w dwa porty kamery CSI, co pozwala na podłączenie wysokiej jakości kamer do systemów rozpoznawania obrazu. Jest to kluczowa cecha w kontekście aplikacji wymagających analizy wizualnej, takich jak identyfikacja twarzy, analiza obrazu w czasie rzeczywistym, rozpoznawanie znaków drogowych oraz odczytywanie numerów tablic rejestracyjnych.

Sprawdź także inne produkty od firmy Waveshare, dostępne w naszej ofercie.

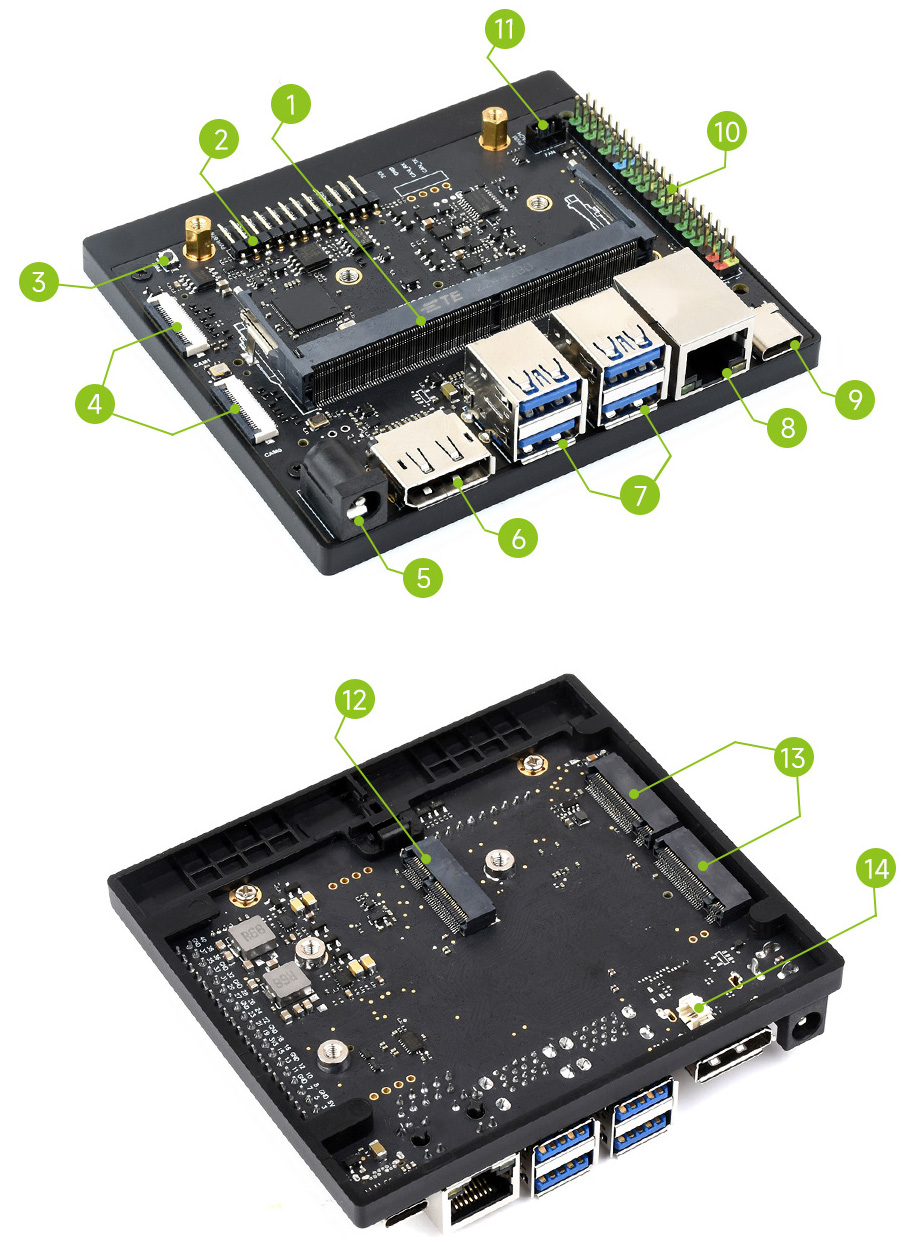

Rozmieszczenie komponentów na płytce

  1. 260-pinowe gniazdo DO-DIMM do podłączenia modułu Jetson Orin Nano / NX
  2. Złącze 12-pinowe, oferujące funkcje adaptacji pinów dla zasilania, przycisku resetowania, przywrócenia ustawień fabrycznych, debugowania portu szeregowego, automatycznego włączania zasilania i wskaźnika zasilania
  3. Przycisk zasilania
  4. 2x złącza kamery CSI o 22 pinach
  5. Gniazdo zasilania od 9 V do 19 V, 5,5 x 2,4 mm DC
  6. Złącze DisplayPort do podłączenia wyświetlacza 4K
  7. 4x port USB 3.2 Gen2 typu A z funkcją transmisji danych do 10 Gb/s
  8. Port Ethernet RJ45 Gigabit
  9. 1x port USB typu C
  10. Złącze 40-pinowe GPIO
  11. 4-pinowe złącze wentylatora PWM
  12. M.2 Key E do podłączania bezprzewodowej karty sieciowej
  13. 2x M.2 Key M do podłączania dysków SSD NVME
  14. Złącze zapasowej baterii RTC

Uwaga! Moduły Jetson Orin Nano i NX, wentylator, dysk SSD i karta sieci bezprzewodowej nie są dołączone do zestawu i trzeba je kupić oddzielnie!

Rozmieszczenie komponentów na płytce rozwojowej.Opis wbudowanych elementów płytki.

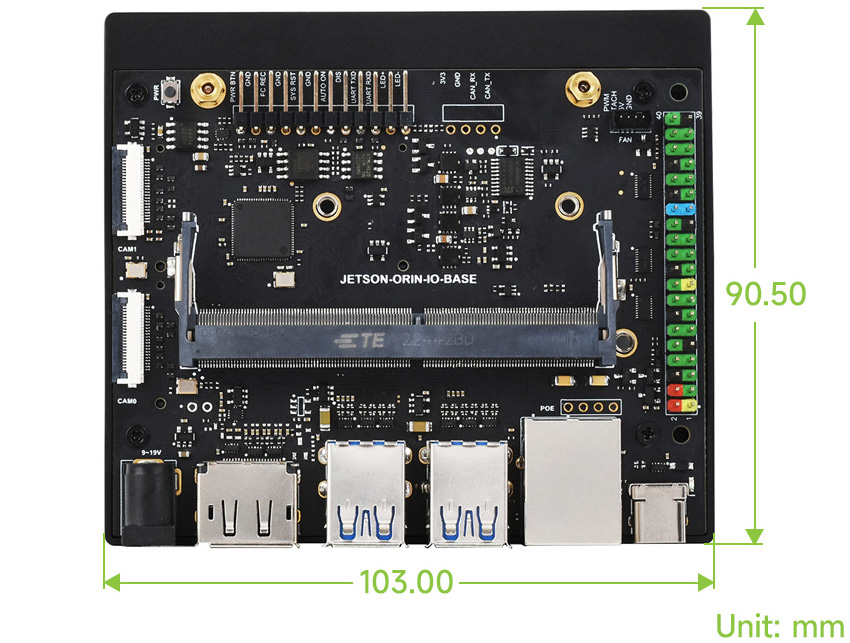

Wymiary płytki rozwojowej.Wymiary produktu.

Specyfikacja techniczna Jetson-Orin-IO-Base

  • Typ: płytka rozszerzeń
  • Przeznaczenie: do Nvidia Jetson Orin Nano i NX
  • Złącze: 260-pinowe
  • Interfejsy:
    • 2x port kamery CSI
    • Gigabit Ethernet
    • 4x USB typu A
    • 1x USB typu C
    • 2x M.2 Key M
    • 1x M.2 Key E
    • DisplayPort
  • Napięcie zasilania: od 9 V do 19 V
  • Złącze zasilania: 5,5 x 2,4 mm DC
  • Wymiary: 103 x 90,5 mm

Szerokość opakowania 13.5 cm
Wysokość opakowania 10 cm
Głębokość opakowania 4.2 cm
Masa opakowania 0.121 kg
