Opis produktu: Wyświetlacz e-paper - 1,64'' 168 x 168 px - 4 kolory - SPI - Waveshare 22755
Wyświetlacz firmy Waveshare wykonany w oparciu o technologię e-paper, która sprawia, że tego rodzaju wyświetlacz można stosować w czytnikach e-booków i czasopismach elektronicznych. Przekątna ekranu wynosi 1,64", a rozdzielczość jest równa 168 x 168 px. Obraz wyświetlany jest w czterech kolorach: czerwonym, żółtym, czarnym i białym. Ekran wykorzystuje interfejs SPI w celach komunikacyjnych i współpracuje z płytkami takimi jak Raspberry Pi, Jetson Nano, Arduino, STM32 itp.
Produkt kompatybilny z Arspberry Pi i Arduino!
Producent udostępnia stronę Wiki produktu, która zawiera informacje o wyprowadzeniach modułu oraz szczegółowy przewodnik użytkownika - sprawdź!

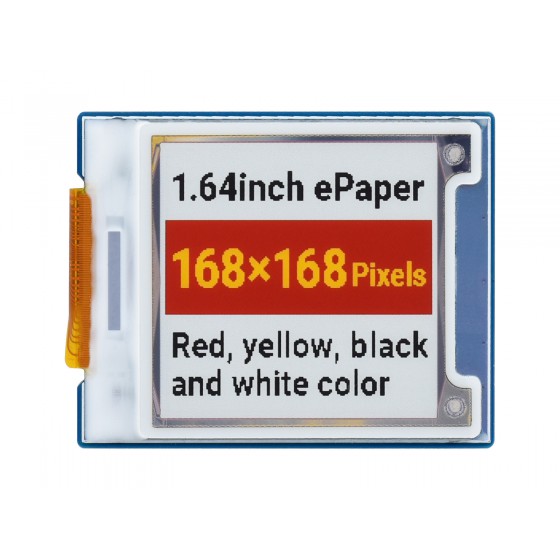

Wyświetlacz e-paper - 1,64'' 168 x 168 px - 4 kolory - SPI - Waveshare 22755.
Technologia e-paper.
Co to jest wyświetlacz "e ink e paper"?
Wyświetlacz e-paper, zwany też jako elektroniczny papier (e paper display) w celu prezentacji danych wykorzystuje elektroforetyczną technologię mikrokapsułek. Oznacza to, że naśladuje on wygląd standardowego tuszu, jaki znajduje się na tradycyjnym papierze. Technologia tego typu jest wyjątkowo przyjazna dla użytkownika - ekrany nie emitują niebieskiej poświaty, są pasywnie odblaskowe i zapewniają szeroki kąt widzenia. Wszystkie te cechy sprawiają, że nasz wzrok nie męczy się tak bardzo podczas użytkowania, a czytanie sprawia jeszcze więcej przyjemności niż wcześniej.
Główne cechy ekranu e-paper
- Brak podświetlenia, wyświetla ostatnią zawartość przez długi czas, nawet po odłączeniu zasilania
- Bardzo niskie zużycie energii, zasilanie wymagane jedynie do odświeżania obrazu
- Interfejs SPI, kompatybilny z Arduino, Raspberry Pi, STM32, itp.
- Wbudowany regulator napięcia kompatybilny z płytkami 3,3 V / 5 V
Opis wyprowadzeń
W tylnej części wyświetlacza znajduje się złącze z wyprowadzeniami, dzięki czemu nie ma konieczności lutowania złącz. Wystarczy połączeń wyświetlacz za pomocą przewodu zawartego w zestawie zgodnie z poniższymi zależnościami:
- VCC - napięcie zasilania
- GND - masa układu
- DIN - linia MOSI magistrali SPI
- CLK - linia SCK magistrali SPI
- CS - chip select (aktywowany stanem niskim)
- DC - pin wyboru dane / komendy (stan wysoki dla danych, stan niski dla komend)
- RST - reset, aktywowany stanem niskim
- BUSY - pin wyjściowy stanu zajętości, aktywowany stanem wysokim

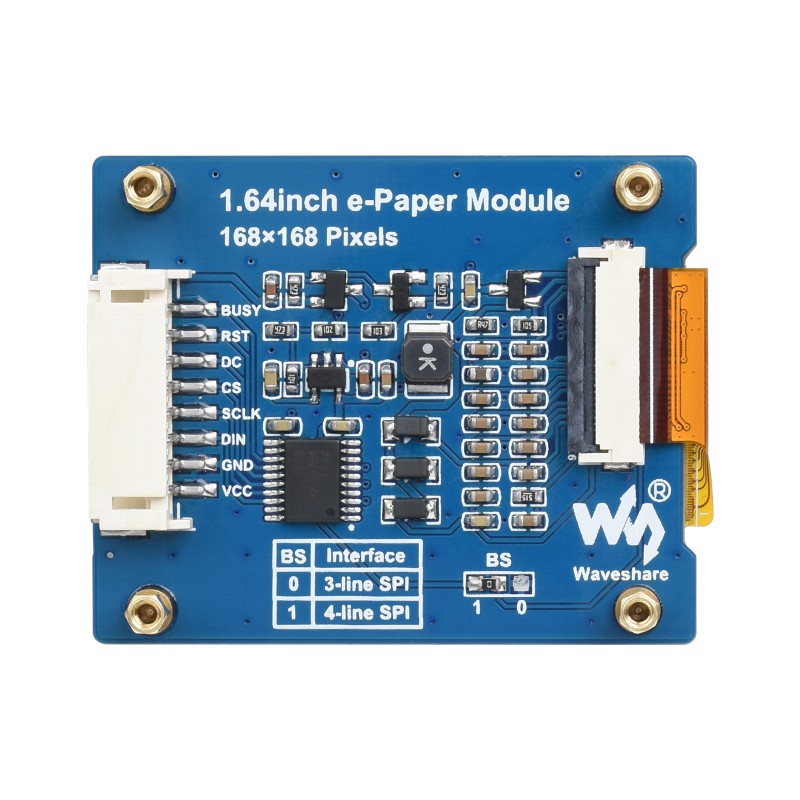

Z tyłu wyświetlacza znajduje się złącze z wyprowadzeniami.

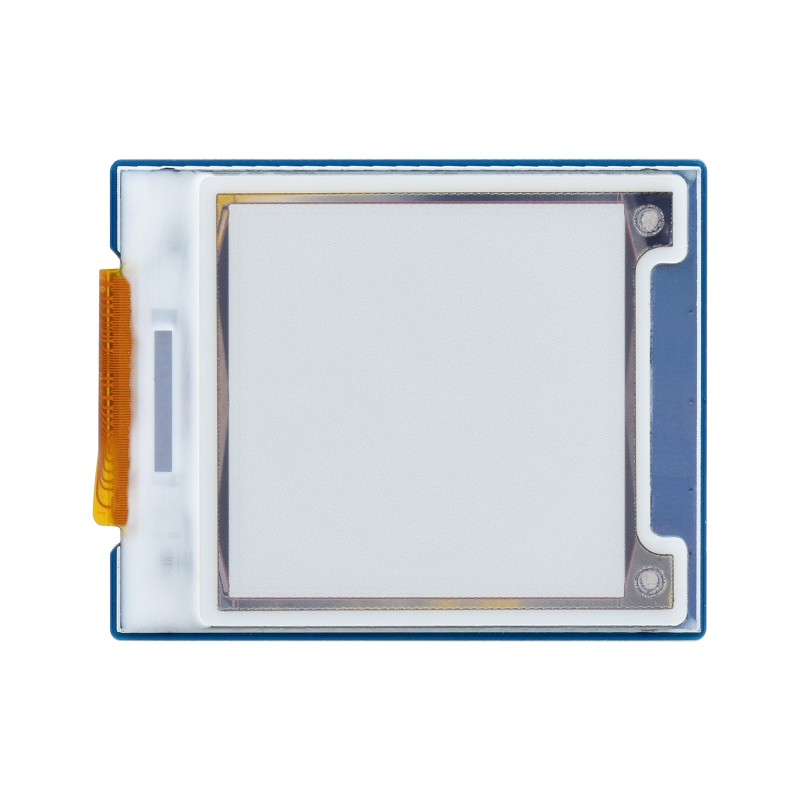

Ekran ma kształt kwadratu o przekątnej 1,64''.
Specyfikacja wyświetlacza e-paper
- Napięcie zasilania: 3,3 V lub 5 V
- Interfejs: SPI
- Kolor wyświetlania: czerwony, żółty, czarny i biały
- Przekątna: 1,64''
- Rozdzielczość: 168 x 168 px
- Skala szarości: 2
- Czas pełnego odświeżania: 12 s
- Pobór mocy podczas odświeżania: poniżej 57 mW
- Pobór prądu w stanie czuwania: poniżej 0,01 uA
- Kąt widzenia: powyżej 170°
- Wymiary piksela: 0,176 × 0,176 mm
- Wymiary modułu: 47 × 38 mm
- Wymiary wyświetlacza: 29,568 × 29,568 mm
Zawartość zestawu
- Wyświetlacz e-paper - 1,64'' 168 x 168 px - 4 kolory - SPI
- Przewód połączeniowy 8-pin o długości 20 cm
