Opis produktu: Wyświetlacz LCD 2x16 I2C z podświetleniem (Black on Yellow)
Monochromatyczny wyświetlacz LCD 2 x 16 znaków z podświetleniem o wysokiej jasności od Grove. Moduł komunikuje się płytką sterującą za pomocą dwurzędowej magistrali I2C. Ekran zasilany jest napięciem wynoszącym od 3,3 V do 5 V. W skład zestawu wchodzi przewód Grove, który jest przystosowany do współpracy z nakładką Seeedstudio Base Shield V2.0.
Tradycyjne wyświetlacze LCD wymaga aż do 10 wolnych pinów I/O na płytce sterującej a ekrany z podświetleniem RGB dodatkowych trzech pinów odpowiedzialnych za sterowanie kolorem podświetlenia. Jest to ograniczenie dla osób korzystających z płytek programistycznych o mniejszej ilości pinów takich jak Arduino, Raspberry Pi. Dzięki złączą Grove wymagane są tylko dwa piny sygnałowe i 2 piny zasilania, wystarczy podłączyć moduł do interfejsu I2C w Seeeduino, Raspberry Pi lub Arduino za pomocą przewodu Grove.

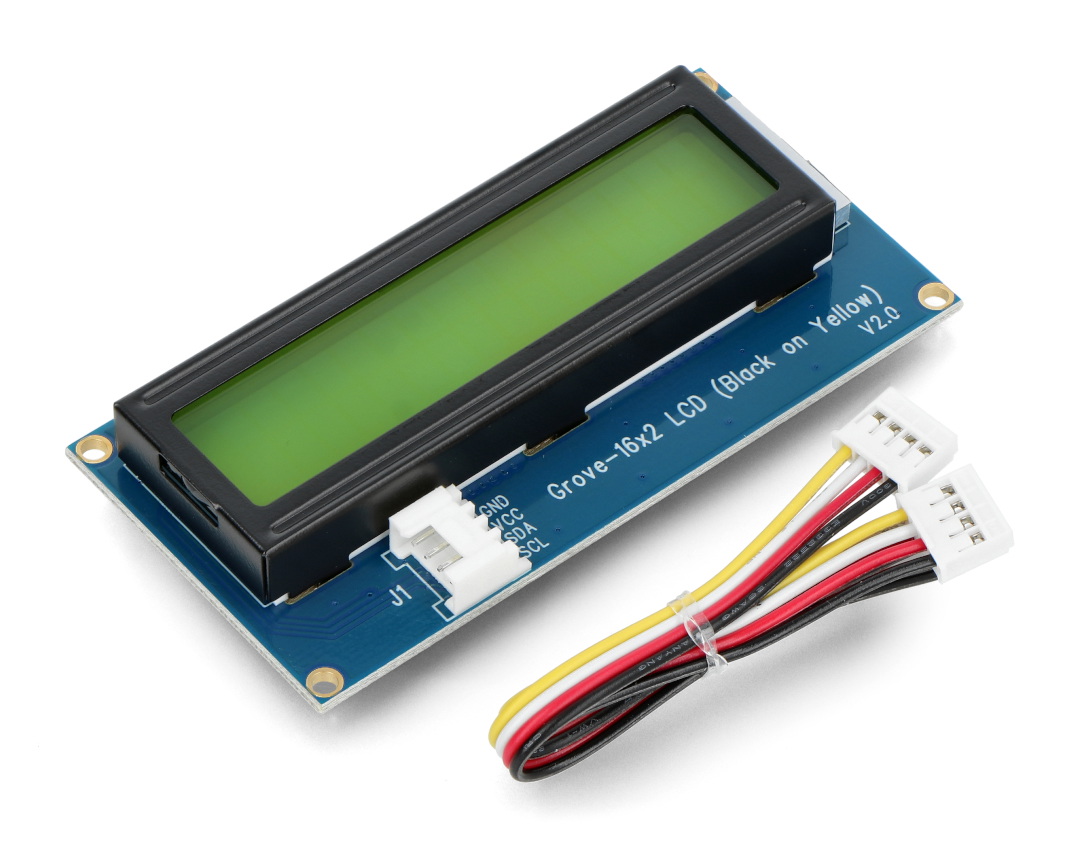

Moduł Grove z monochromatycznym wyświetlaczem LCD 2x16 I2C z podświetleniem.
Cechy i zastosowanie modułu Grove z monochromatycznym wyświetlaczem
- Wyświetlacz 2 linie po 16 znaków
- Tryb wyświetlania STN (żółty zielony)
- Wbudowane MCU
- Interfejs I2C
- Obsługa czcionek angielskich i japońskich
- Znajduje zastosowanie w wyświetlaczach do termometrów, zegarów i innych projektów wymagających prostego wyświetlania.
Monochromatyczny wyświetlacz LCD 2X16 I2C z podświetleniem.
| Przewodnik użytkownika dostępny pod tym linkiem. |
Specyfikacja techniczna modułu Grove z wyświetlaczem
| Parametr | Zakres |
|---|---|
| Napięcie robocze | Od 3.3 V do 5 V |
| Temperatura robocza | Od 0 ℃ do 50 ℃ |
| Temperatura magazynowania | Od -10 ℃ do 60 ℃ |
| Interfejs | I2C |
| Adres I2C | 0X3E |
| Wymiary | 40 mm x 80 mm x 13 mm |
| Masa | 42.9 g |
