Grove - Moduł 4x wyświetlacz 7-segmentowy - interfejs cyfrowy

Indeks: SEE-11293 EAN: 5903351246835

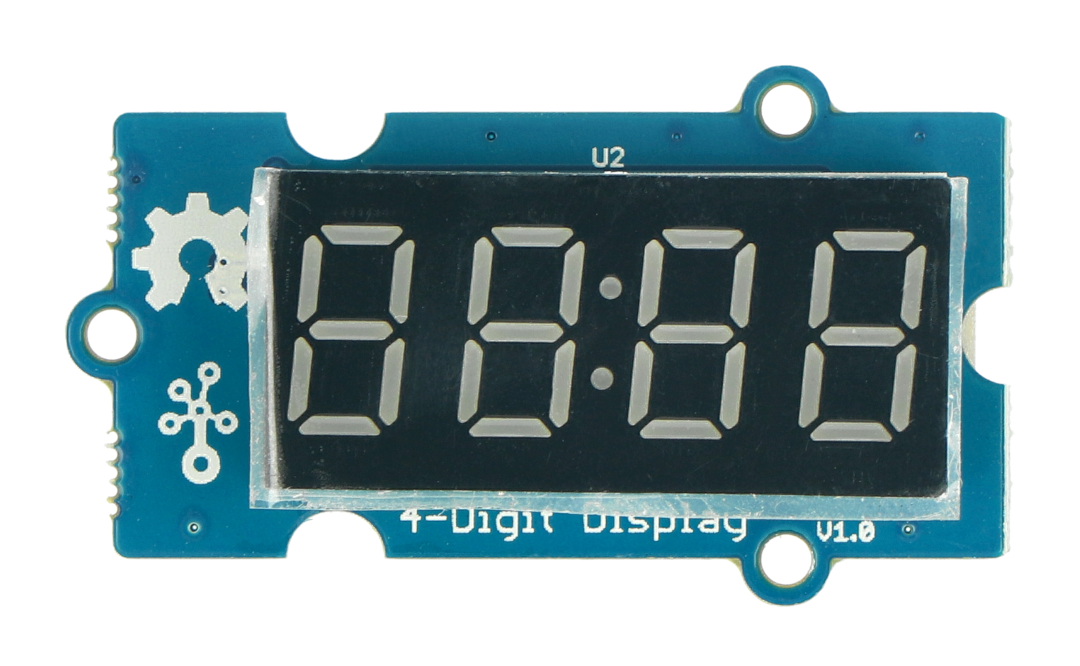

Moduł z czteroznakowym wyświetlaczem 7-segmentowym z serii Grove. Umożliwia wyświetlanie czterech cyfr wraz z dwukropkiem oraz niektórych liter w kolorze czerwonym. Oparty na układzie TM1637, jest kompatybilny z popularnymi płytkami Arduino.

Grove - Moduł 4x wyświetlacz 7-segmentowy - interfejs cyfrowy
24,90 zł
20,24 zł netto
Zapłać później
Producent: Seeedstudio
Kompatybilny z: Arduino

Opis produktu: Grove - Moduł 4x wyświetlacz 7-segmentowy - interfejs cyfrowy

Moduł z czteroznakowym wyświetlaczem 7-segmentowym z serii Grove. Umożliwia wyświetlanie czterech cyfr wraz z dwukropkiem oraz niektórych liter w kolorze czerwonym. Oparty na układzie TM1637, jest kompatybilny z popularnymi płytkami Arduino. Umożliwia ustawienie poziomu podświetlenia

Grove - Moduł 4x wyświetlacz 7-segmentowy - interfejs cyfrowy

Moduł z interfejsem Grove.

Specyfikacja

  • Napięcie zasilania: 3,3 V do 5,0 V
  • Zastosowany układ: TM1637
  • Komunikacja: interfejs cyfrowy: DIO, CLK
  • Kolor segmentów: czerwony
  • Wyprowadzenia: 4-pinowy goldpin raster 2,54 mm
  • Wymiary: 40 x 20 x 12 mm
  • Wysokość znaku: 9 mm
  • Masa: 11 g

Produkt kompatybilny z Arduino

Producent udostępnia przewodnik użytkownika, oraz bibliotekę dla Arduino.

Podłączenie

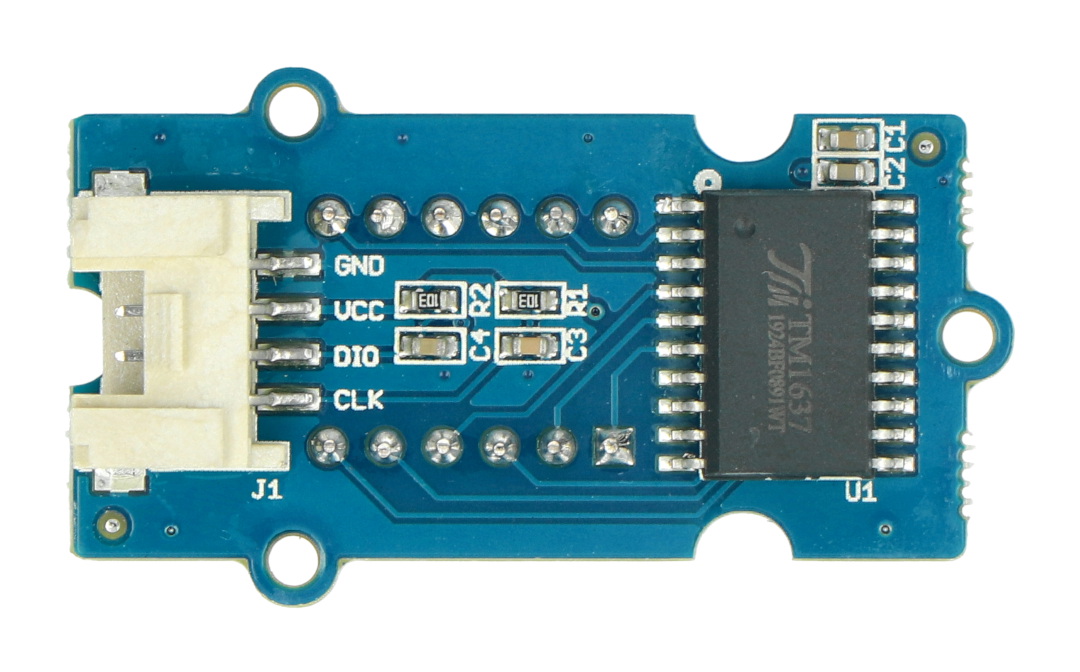

Czujnik komunikuje się z mikrokontrolerem przez dwa piny cyfrowe DIO i CLK. Posiada on następujące wyprowadzenia:

Grove - Moduł 4x wyświetlacz 7-segmentowy - interfejs cyfrowy

Pin Opis
GND Masa układu.
VCC Napięcie zasilania 3,3 V lub 6 V.
DIO Linia danych.
CLK Linia zegarowa.



Grove to seria modułów i czujników kompatybilnych z nakładkami Base Shield, które współpracują z Arduino i STM32 Nucleo.





Ekran - typ segmentowy LED
Ekran - przekątna 0.45 ''
Ekran - interfejs GPIO
Ekran - dotyk Nie
Ekran - rozdziel. 4 cyfry
Moduł - typ Wyświetlacz
Szerokość opakowania 7 cm
Wysokość opakowania 9.5 cm
Głębokość opakowania 2 cm
Masa opakowania 0.014 kg
