Opis produktu: Grove - wyświetlacz OLED 1,12'' (SH1107) v3.0 128x128px SPI/I2C - Seeedstudio 104020250
Monochromatyczny wyświetlacz o przekątnej 1,12'' i rozdzielczości 128 x 128 px, oparty na sterowniku SH1107. Pracuje z napięciami 3,3 V oraz 5 V. Ekran do komunikacji wykorzystuje magistrale SPI/I2C. W zestawie znajduje się również przewód przystosowany do połączenia z nakładką Seeedstudio Base Shield v2.0.
Produkt kompatybilny z Arduino.
Producent przygotował przewodnik użytkownika wraz z przykładowym programem dla Arduino.
Grove - wyświetlacz OLED 1,12'' v3 - Seeedstudio 104020250.

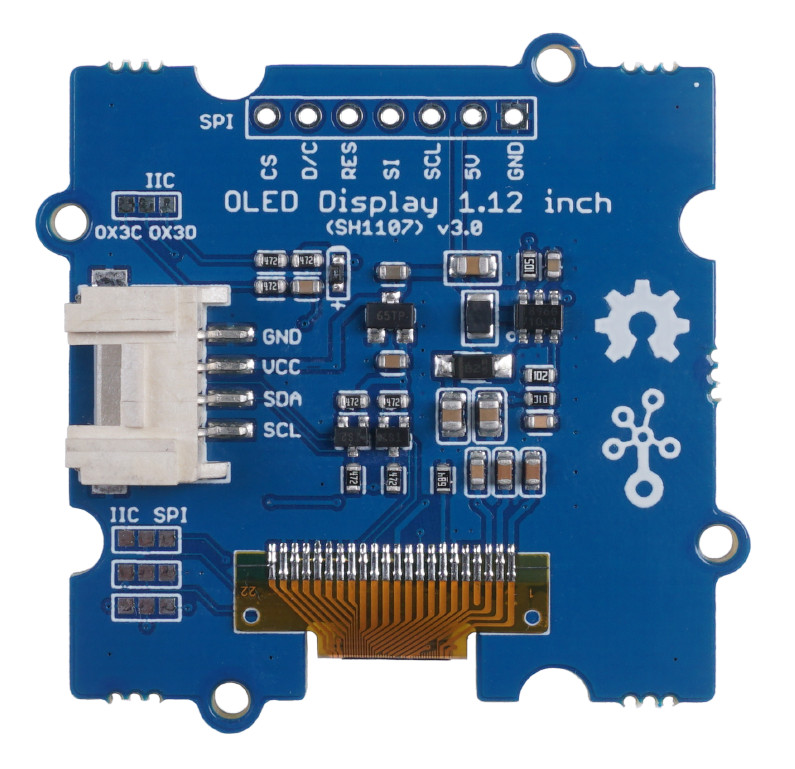

Wyświetlacz wyposażono w złącze Grove.
Opis wyprowadzeń
Wyświetlacz posiada 4-pinowe złącze w standardzie systemu Grove, umieszczone na spodniej części ekranu. Rozwiązanie po umożliwia wygodniejsze połączenie z mikrokontrolerem. Grove - wyświetlacz OLED 1,12'' v3.0 posiada następujące wyprowadzenia magistrali I2C:
- GND: Masa układu.
- VCC: Napięcie zasilania od 3,3 V do 5 V.
- SCL: Linia zegarowa magistrali I2C.
- SDA: Linia danych magistrali I2C.
Zalety wyświetlaczy OLED
W porównaniu do tradycyjnych wyświetlaczy LCD, ekrany OLED (Organic Light Emitting Diode) mają następujące zalety:
- Wysoki współczynnik kontrastu
- Samoemisja (self-emission)
- Szeroki kąt widzenia
- Smukły / cienki kontur
- Niskie zużycie energii

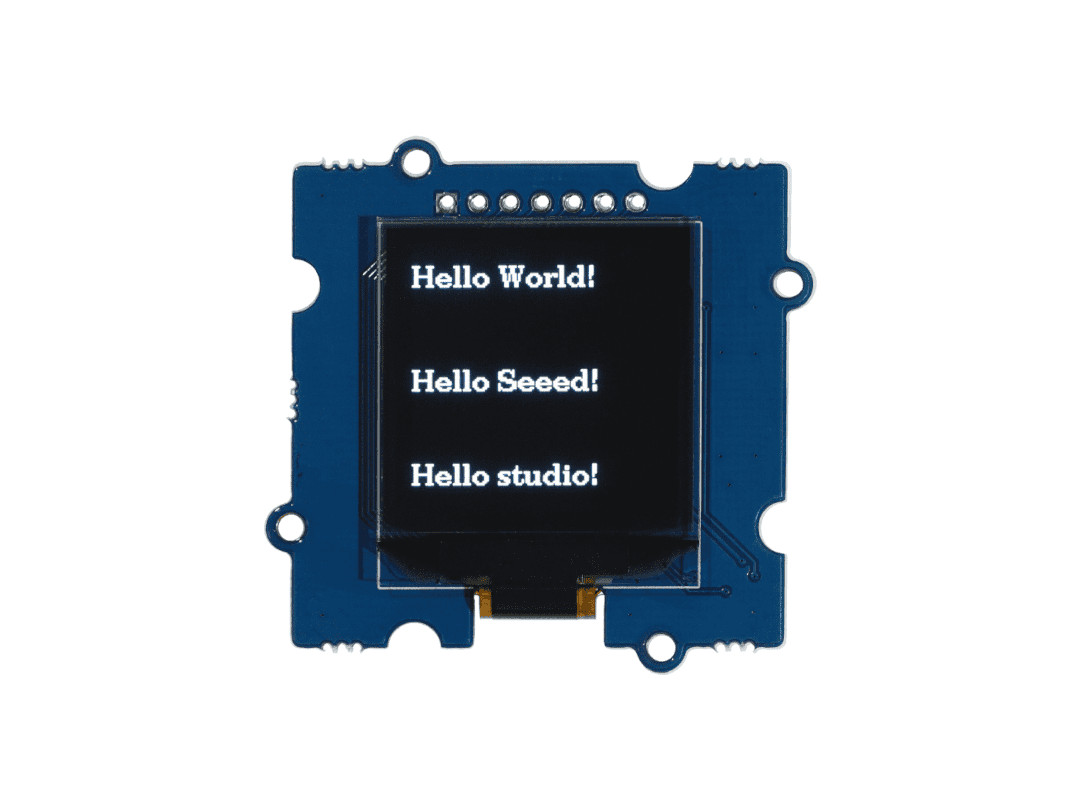

Wyświetlacz OLED 1,12'' (SH1107) v3.0.

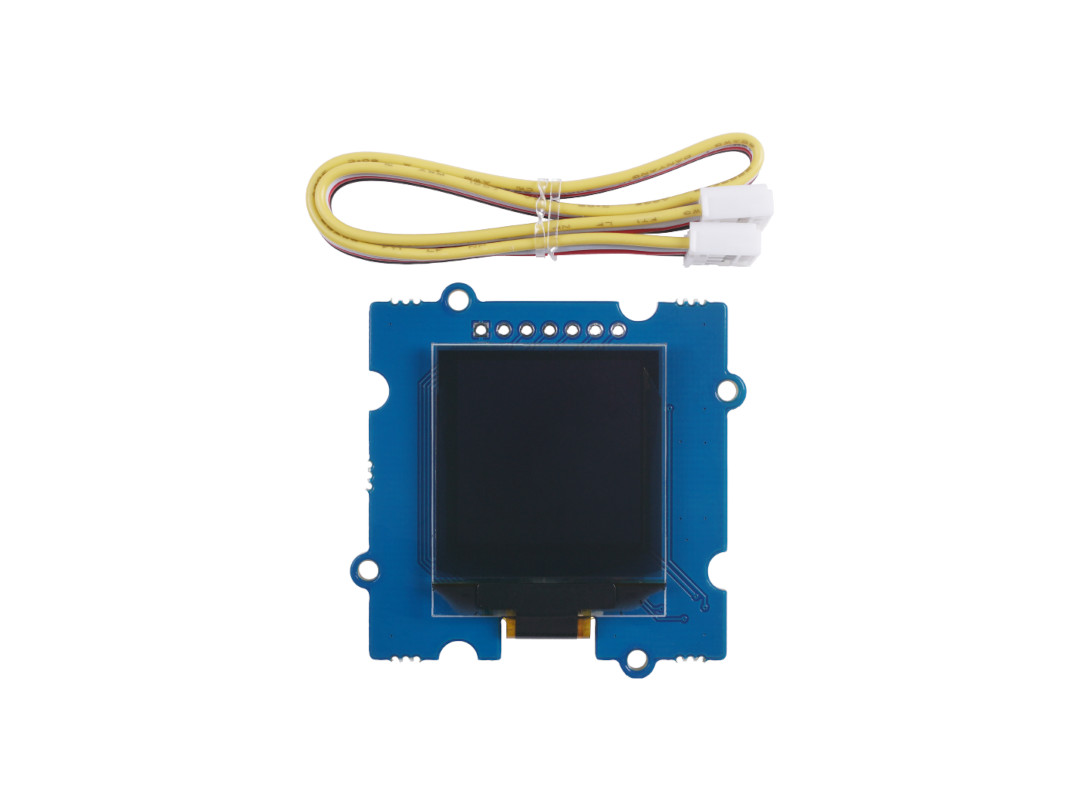

Elementy wchodzące w skład zestawu.
Specyfikacja wyświetlacza OLED 1,12'' v3.0
- Napięcie zasilania: 3,3 V / 5 V
- Napięcie pracy: od 0 V do 2,3 V
- Typ wyświetlacza: monochromatyczny
- Rozdzielczość: 128 x 128 px
- Przekątna: 1,12''
- Obsługiwane interfejsy: SPI/I2C
- Zmienny adres I2C
- Zakres temperatur pracy: od -40°C do 85°C
Zawartość zestawu
- Grove - wyświetlacz OLED 1,12'' (SH1107) v3.0
- Przewód Grove
