Opis produktu: Grove - LoRa Radio 868MHz - moduł radiowy
Moduł radiowy 868 MHz RFM95 dalekiego zasięgu (Long Range: LoRa). Pozwala na transmisję danych w odległości do ok. 800 m, korzystając z przewodu jako anteny. Moduł wyposażony jest w złącze u.FL dzięki czemu możliwe jest podłączenie dodatkowej anteny. W zestawie znajduje się przewód ze złączem Grove przystosowany do nakładki Seeedstudio Base Shield v2.0. Układ pracuje z napięciem 3,3 V oraz 5 V. Moduł wyposażony jest w mikrokontroler ATmega 168, powszechnie stosowany układ o wysokiej wydajności i niskim poborze energii oraz układ RFM95 oparty na SX1276 LoRa® który jest transceiver'em (nadajnikiem-odbiornikiem) zapewniającym komunikację w zakresie widma rozproszonego o bardzo dalekim zasięgu i wysokiej odporności przy minimalnym zużyciu prądu. W ofercie posiadamy również moduł radiowy 433 MHz.

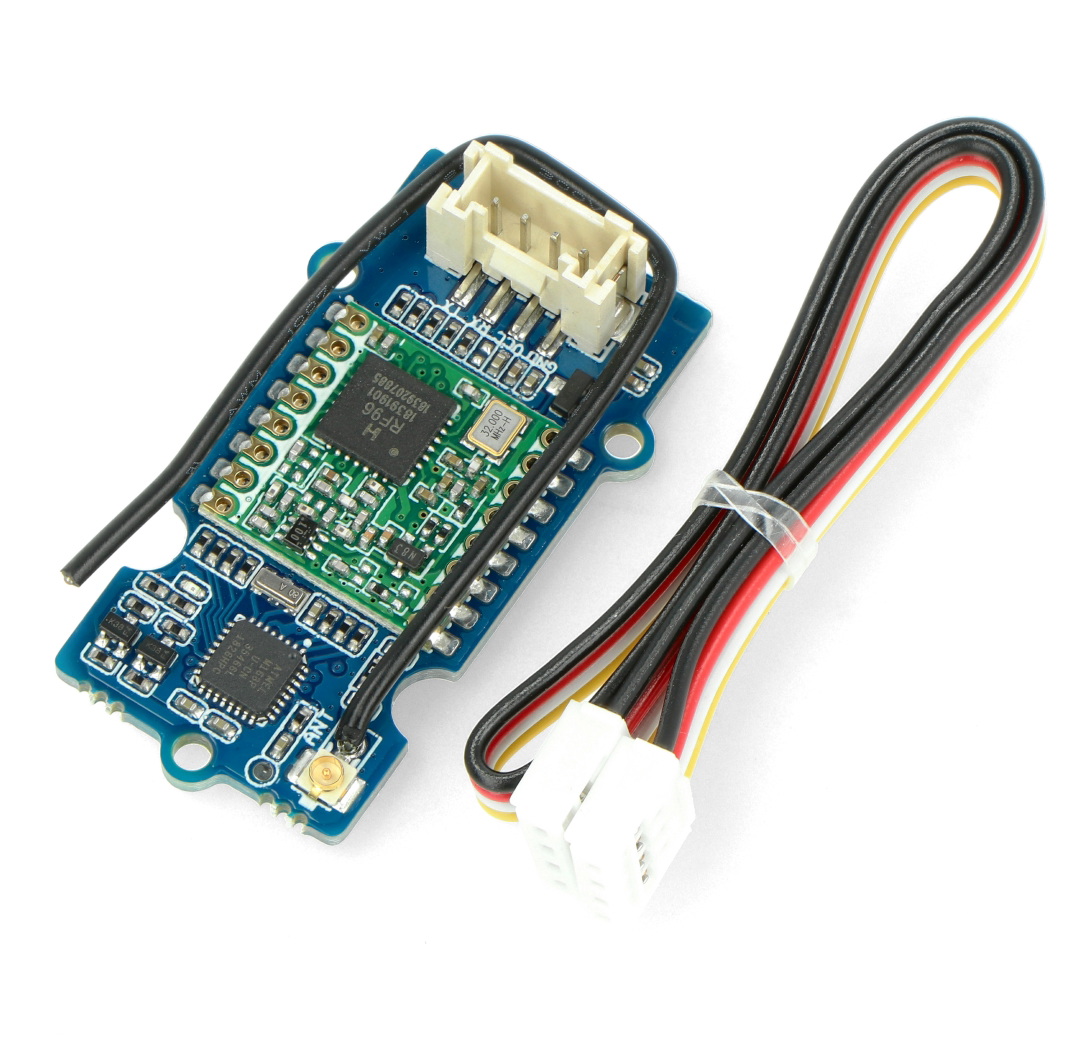

Zestaw zawiera
- Moduł Grove - Lora Radio 868 MHz
- Przewód połączeniowy Grove
Do modułu dołączony jest 4-pinowy przewód do nakładki Base Shield v2.0.
|
Produkt kompatybilny z Arduino Producent udostępnia przewodnik użytkownika, wraz z przykładami dla Arduino. |

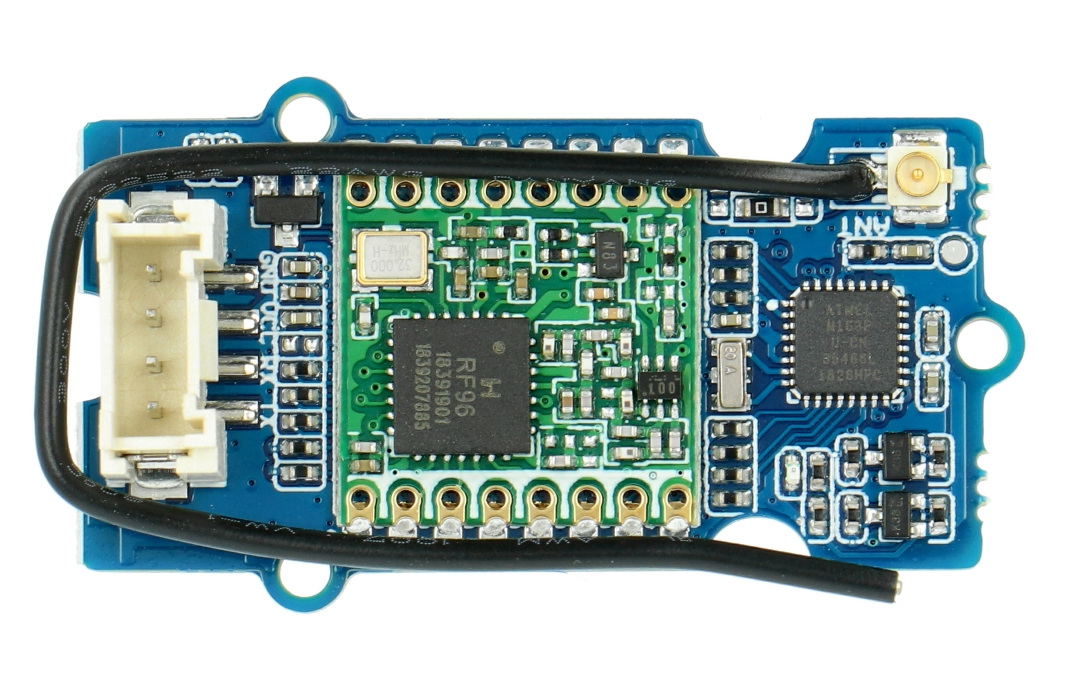

Grove - LoRa Radio 868MHz - moduł radiowy.
Specyfikacja Grove - LoRa Radio 868MHz - moduł radiowy
- Układ komunikacyjny: RFM95 oparty na SX1276 LoRa®
- Układ sterujący: ATmega168
- Napięcie pracy: od 3,3 V do 5 V
- Pobór prądu:
- Transmisja: 28 mA
- Czuwanie: 8,4 mA
- Odbiór: 20 mA
- Interfejs: UART
- Wbudowana antena + złącze u.FL
- Częstotliwość pracy: 868 MHz
- Temperatura pracy: od -20 °C do 70 °C
- Moc wyjściowa: 100 mW (20 dBm)
- Przewód połączeniowy w zestawie
- Wymiary: 40 x 20 mm
Podłączenie modułu radiowego Grove - LoRa Radio 868 MHz
Moduł komunikuje się z Arduino za pomocą interfejsu UART. Dzięki zastosowaniu złącza Grove możliwe jest podłączenie go do bezpośrednio do płytki za pomocą nakładki Base Shield v2.0. Moduł posiada następujące wyprowadzenia.
| Pin | Opis |
|---|---|
| GND | Masa układu. |
| VCC | Napięcie zasilania od 3,3 V do 5 V. |
| RX | Odbiornik UART. |
| TX | Nadajnik UART. |
