Opis produktu: Grove - moduł z Bluetooth 3.0 z EDR
Moduł z serii Grove pozwalający na połączenie poprzez Bluetooth v3.0 + EDR (Enhanced Data Rate) klasa 2. Pracuje z napięciem 5 V, komunikuje się poprzez standardowe gniazdo Grove (interfejs szeregowy, piny RX, TX), wspiera komendy AT. Maksymalna moc nadajnika wynosi + 4 dBm, czułość odbiornika to - 80 dBm. Moduł oparty jest na układzie CSR Bluecore 04 z technologią CMOS oraz AFH (Adaptive Frequency Hopping Feature). Produkt jest w pełni kompatybilny z Arduino, producent udostępnia na swojej stronie dokładną instrukcję obsługi wraz z przykładowymi kodami źródłowymi. W zestawie znajduje się przewód przystosowany do nakładki Seeedstudio Base Shield v2.0.

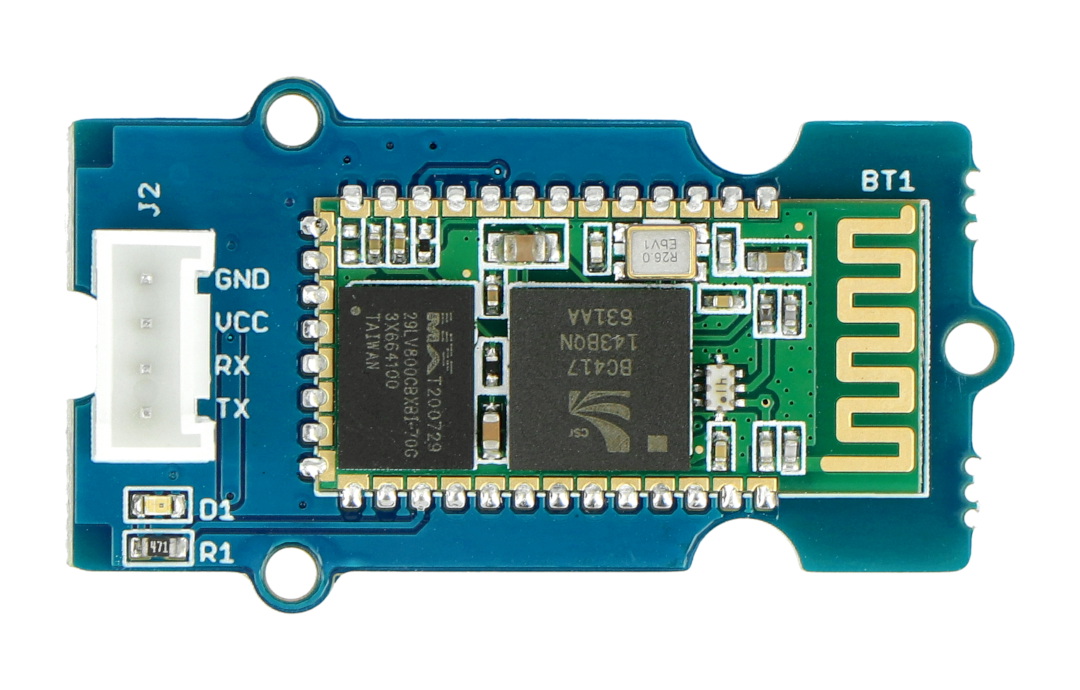

Opis wyprowadzeń modułu
Moduł wyposażony został w interfejs Grove ułatwiający podłączenie go z Arduino wraz z nakładką Base Shield v2.0.
| Pin | Opis |
|---|---|
| VCC | Zasilanie 5 V. |
| GND | Masa układu. |
| TX | Linia wysyłania danych interfejsu UART. |
| RX | Linia odbierania danych interfejsu UART. |
|
Grove to seria modułów i czujników kompatybilnych z nakładkami Base Shield, które współpracują z Arduino i STM32 Nucleo. |
Specyfikacja techniczna modułu z Bluetooth
- Napięcie zasilania: 5 V
- Transfer: 2 Mbps
- Moc transmisji RF (Max)：+4 dBm
- Czułość：-80 dBm
- Standard: Bluetooth V3.0+EDR
- Możliwość wyboru przepustowości
- Automatyczne przywracanie połączenia w 30 min po wyjściu z zasięgu
- Wymiary: 140 x 85 x 11,6 mm
- Masa: 10 g
