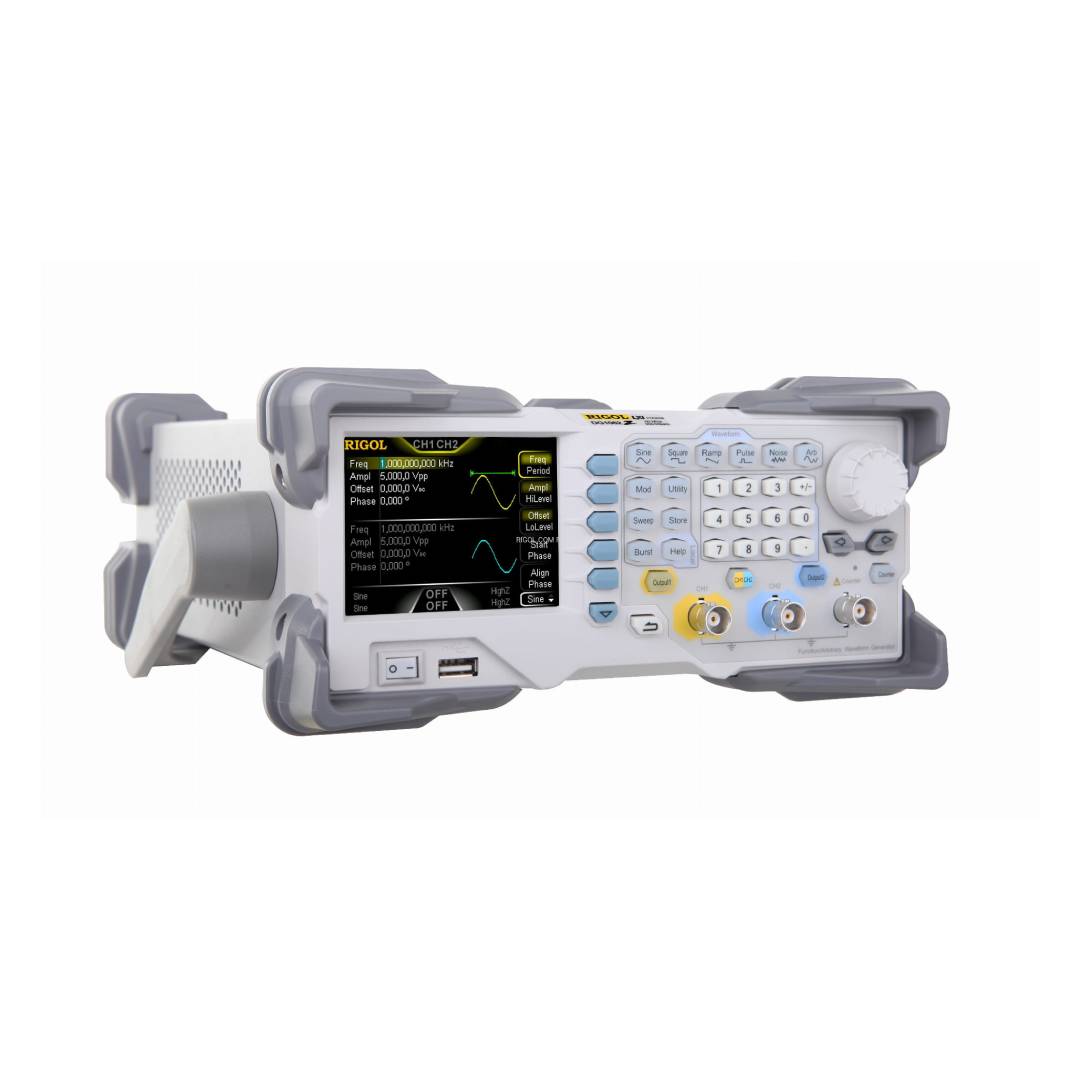

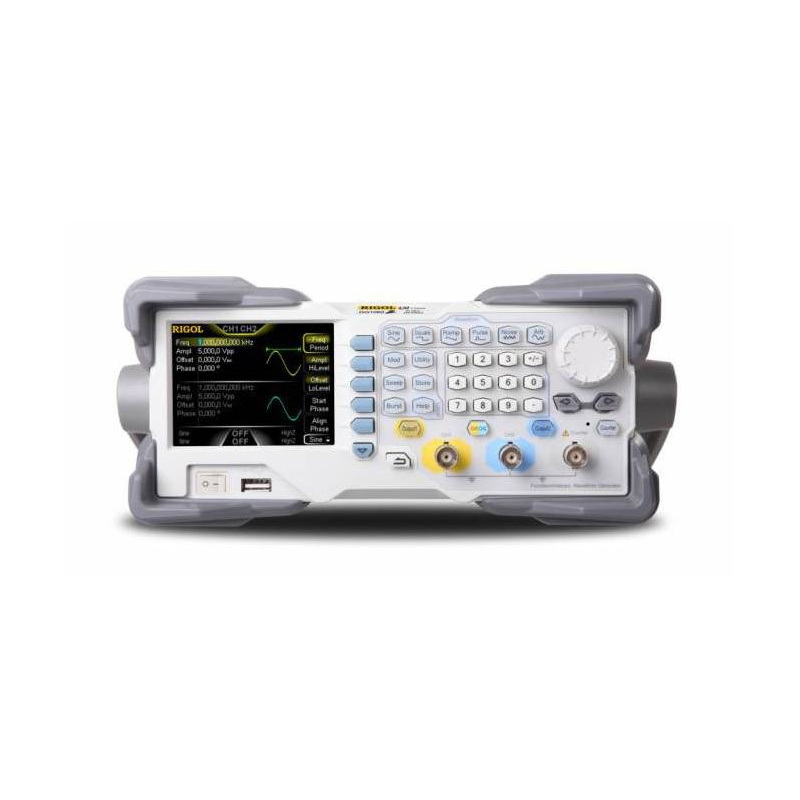

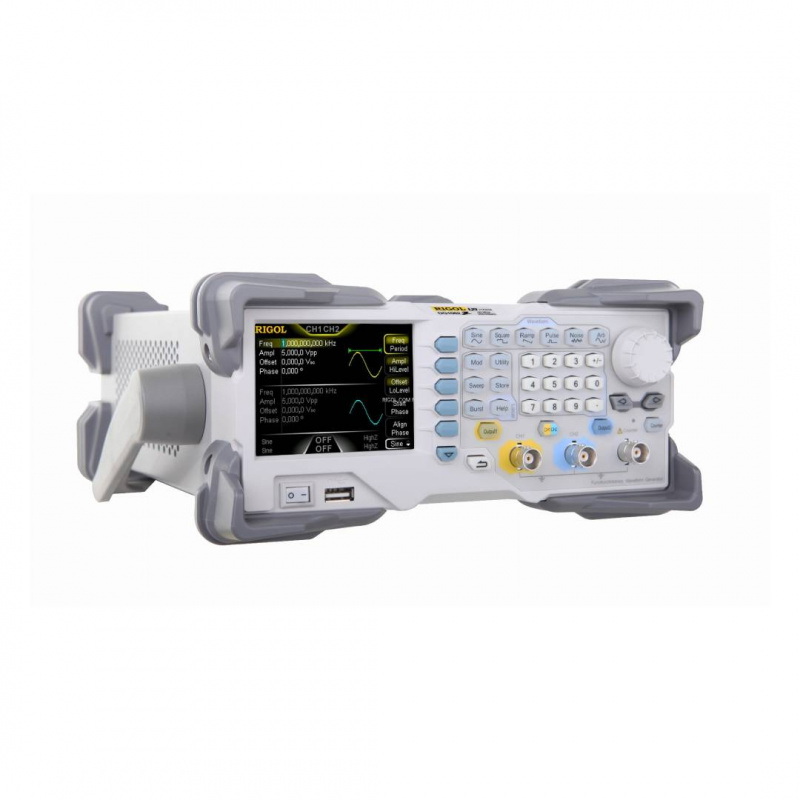

Opis produktu: Generator arbitralny Rigol DG1022Z 25 MHz - 2 kanały
Rigol DG1022Z to zaawansowany generator arbitralny o częstotliwości 25 MHz, który łączy w jednym urządzeniu funkcję generatora funkcyjnego, generatora przebiegów arbitralnych, generatora impulsów, generatora szumu, generatora harmonicznych, modulatora analogowego i cyfrowego oraz licznika częstotliwości. To wszechstronne narzędzie sprawdzi się w laboratoriach elektronicznych, działach badawczo-rozwojowych, serwisach oraz pracowniach edukacyjnych. Dzięki dwóm niezależnym kanałom możesz równocześnie generować różne sygnały i wygodnie prowadzić bardziej złożone pomiary. Na komfort pracy wpływa także czytelny kolorowy wyświetlacz TFT 3,5'' oraz intuicyjna obsługa parametrów.

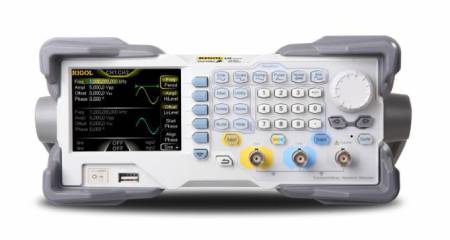

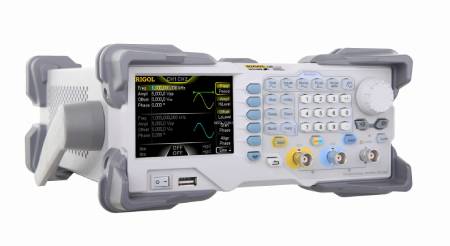

Generator arbitralny Rigol DG1022Z 25 MHz - 2 kanały.
DG1000Z integruje w sobie m.in. generator funkcji, przebiegów arbitralnych, szumu, impulsów, harmoniczny, modulator analogowy / cyfrowy i miernik częstotliwości.
Główne cechy generatora Rigol DG1022Z
- Generator funkcji i przebiegów arbitralnych: wielofunkcyjne urządzenie łączące generator funkcji, generator impulsów, generator szumu, generator harmonicznych oraz licznik częstotliwości

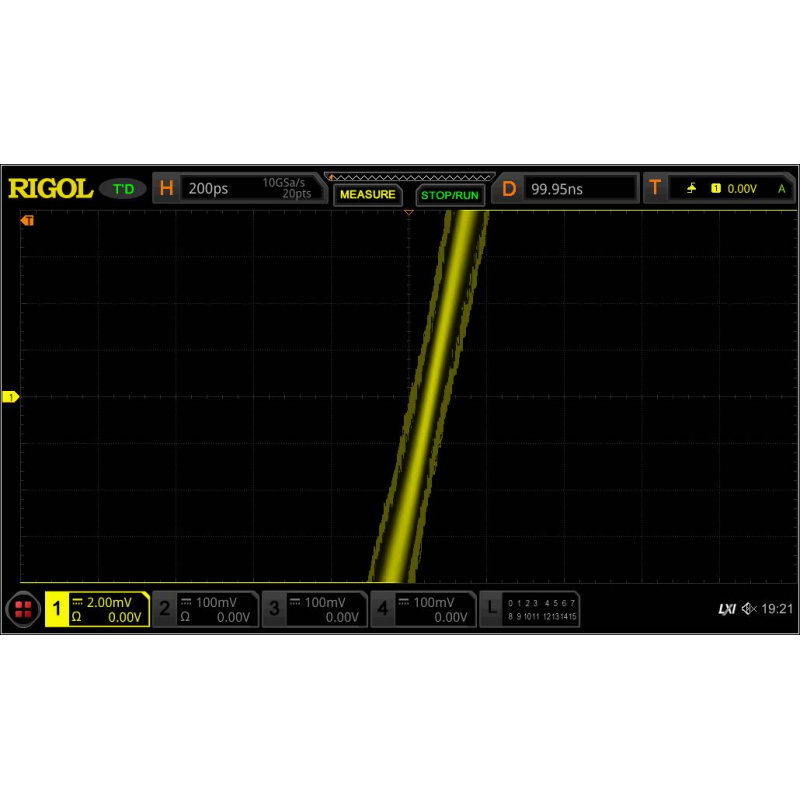

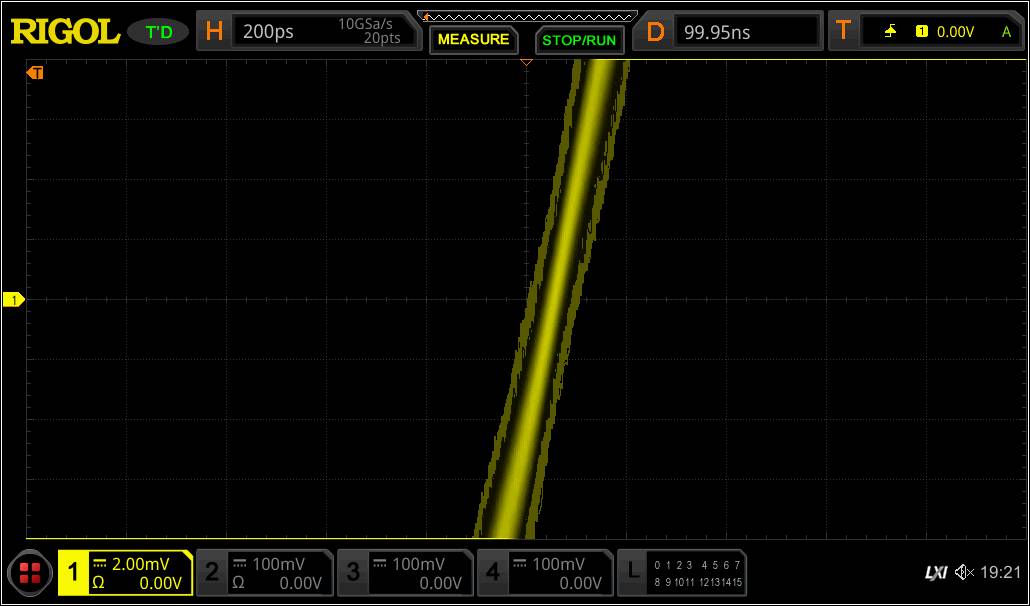

- Technologia SiFi: dokładne odwzorowanie sygnału i redukcja jittera do około 200 ps
- Pasmo do 25 MHz: generator odpowiedni do testowania wielu układów analogowych i cyfrowych
- Częstotliwość próbkowania 200 MSa/s: wysoka precyzja generowania sygnałów
- Rozdzielczość pionowa 14 bit: większa dokładność odtwarzania złożonych przebiegów
- Dwa niezależne kanały: możliwość jednoczesnej pracy z dwoma różnymi sygnałami
- Pamięć przebiegów arbitralnych: 2 Mpts standardowo oraz do 16 Mpts opcjonalnie na każdy kanał
- 160 wbudowanych przebiegów: szeroki wybór gotowych kształtów sygnału dostępnych z poziomu panelu
- Pełna modulacja: obsługa AM, FM, PM, ASK, FSK, PSK i PWM
- Wbudowany licznik częstotliwości: pomiar do 200 MHz z obsługą częstotliwości, okresu, szerokości impulsu i cyklu pracy
Precyzyjne generowanie sygnałów z technologią SiFi
Rigol DG1022Z został wyposażony w technologię SiFi (Signal Fidelity), która odpowiada za bardzo wierne odwzorowanie generowanych sygnałów. Generator tworzy przebiegi punkt po punkcie, dzięki czemu może odtwarzać złożone kształty fal z dużą dokładnością i bez typowych zniekształceń charakterystycznych dla prostszych konstrukcji. Dodatkową zaletą jest niski jitter, którego wartość może wynosić około 200 ps, co ma znaczenie podczas testów precyzyjnych układów elektronicznych. Połączenie częstotliwości próbkowania 200 MSa/s i rozdzielczości 14 bit sprawia, że urządzenie dobrze sprawdza się w zadaniach wymagających stabilnego i czystego sygnału. To szczególnie ważne podczas pracy z czułymi obwodami pomiarowymi, układami sterowania oraz prototypami urządzeń elektronicznych.
Technologia SiFi pozwala generować przebiegi punkt po punkcie, dzięki czemu możliwe jest wierne odwzorowanie kształtu sygnału oraz precyzyjna kontrola częstotliwości próbkowania.
Generator zawiera ponad 160 różnych kształtów sygnałów.
Rozbudowane funkcje generatora do testów i modulacji
Model DG1022Z oferuje szeroki zestaw funkcji przydatnych w codziennej pracy konstruktora, serwisanta i inżyniera. Urządzenie obsługuje modulacje analogowe i cyfrowe, takie jak AM, FM, PM, ASK, FSK, PSK oraz PWM, co pozwala symulować sygnały używane w systemach komunikacyjnych i układach sterowania. Generator posiada również funkcję Sweep, umożliwiającą zmianę częstotliwości w trybie liniowym, logarytmicznym lub krokowym, a także tryb Burst do generowania paczek impulsów i sekwencji wyzwalanych sygnałem zewnętrznym lub ręcznie. Wbudowany generator harmonicznych do 8 rzędu ułatwia analizę wpływu składowych harmonicznych na badany układ. Dodatkowym atutem jest licznik częstotliwości do 200 MHz, który może pracować równolegle z wyjściem dwukanałowym.
Specyfikacja techniczna generatora Rigol DG1022Z
- Ilość kanałów: 2
- Pasmo generatora: 25 MHz
- Częstotliwość próbkowania: 200 MSa/s
- Rozdzielczość pionowa: 14 bit
- Pamięć przebiegów arbitralnych: 2 Mpts standardowo, do 16 Mpts opcjonalnie
- Liczba wbudowanych przebiegów: 160
- Stabilność częstotliwości: ±1 ppm
- Szum fazowy: -125 dBc/Hz
- Jitter: około 200 ps
- Typy modulacji: AM, FM, PM, ASK, FSK, PSK, PWM
- Generator harmonicznych: do 8 rzędu
- Licznik częstotliwości: do 200 MHz
- Wyświetlacz: TFT LCD 3,5''

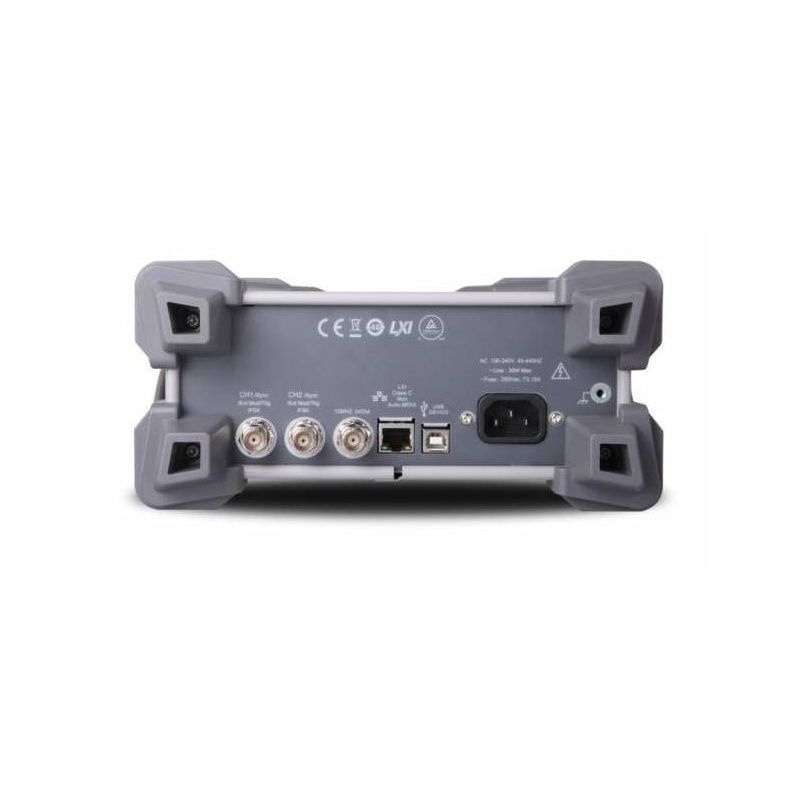

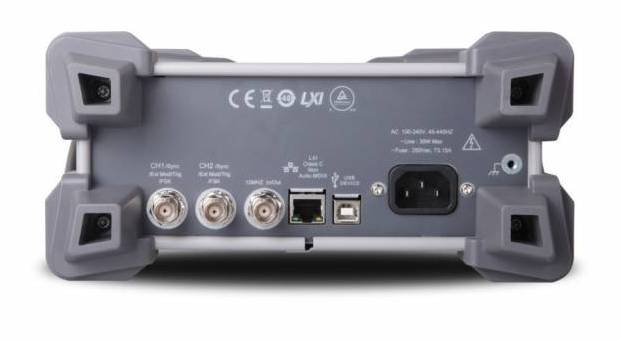

- Interfejsy: USB Host, USB Device, LAN
- Zasilanie: od 100 V do 240 V, od 45 Hz do 440 Hz
- Pobór mocy: poniżej 40 W
- Wymiary: 261,5 x 112 x 318,4 mm
- Masa: 3,2 kg
Zawartość zestawu
- Generator Rigol DG1022Z
- Przewód zasilający
- Przewód USB
- Przewód BNC
- Skrócona instrukcja obsługi
- Płyta z dokumentacją i oprogramowaniem
Typy modulacji obejmują AM, FM, PM, ASK, FSK, PSK i PWM.
