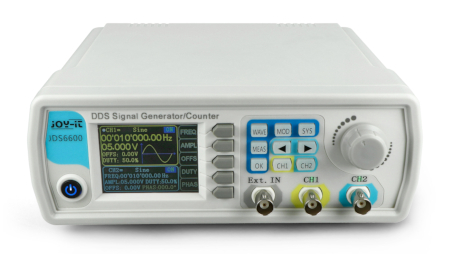

Opis produktu: Generator funkcyjny DDS JDS6600 60 MHz - 2 kanały
Generator funkcyjny dwukanałowy z generacją przebiegów do 60 MHz, 200 MSa/s o rozdzielczości pionowej 12 bitów, 17 przebiegów standardowych oraz 60 wbudowanych przebiegów arbitralnych 2048 punktów. Posiada zestaw funkcji modulujących, wbudowany licznik częstotliwości oraz wyświetlacz LCD TFT 2,4".
W zestawie znajduje się zasilacz z wtykiem typu A. Do prawidłowego użytkownia z gniazdkami typu E / F należy wykorzystać adapter.
Przykładowe zastosowanie
- Dydaktyka - szkolnictwo
- generator funkcyjny JDS6600 oferuje wyższe zakresy pomiarowe od analogowych generatorów
- Pozwoli zaznajomić się uczniom z nowoczesnym sprzętem pomiarowym przy zachowaniu stosunkowo niskiej ceny
- Symulacja przebiegów elektycznych
- Sprawdzanie poprawności działania urządzeń elektrycznych
- W połączeniu z oscyloskopem pozwala na obserwacje przebiegów elektrycznych
|

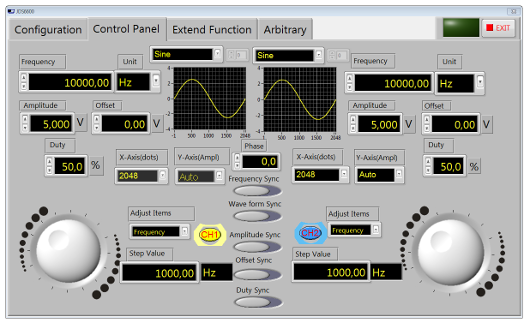

Przykład programu do obsługi generatora przez złącze USB za pomocą komputera. |
Specyfikacja
- Ilość kanałów: 2
- Technologia cyfrowej syntezy częstotliwości DDS
- Częstotliwość wyjściowa: do 60 MHz
- Próbkowanie: 200 MSa/s
- Długość przebiegu: 2048 pts
- Rozdzielczość częstotliwości: 0,01 μHz
- Rozdzielczość pionowa: 12 bits
- Przebiegi: Sine, Square, Triangle, Pulse (duty-cycle correction), Partia Sine, CMOS, DC level, Half-wave, Full-Wave, Pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Sinc Pulse, Lorentz Pulse, oraz 60 różnych przebiegów zdefiniowanych przez użytkownika.
- Zakres - sinusoida: od 0 do 60 MHz
- Zakres - prostokąt: od 0 do 15 MHz
- Zakras - trójkąt: 0 do 15 MHz
- Zakres - impuls: od 0 do 6 MHz
- Zakres - cyfrowe CMOS/TTL: od 0 do 6 MHz
- Przebieg arbitralny: od 0 do 6 MHz
- Funkcje modulacji: SWEEP, przemiatania częstotliwością, BURST generacji paczki przebiegów okresowych, PULSE, funkcja generacji impulsów
- Pozostałe funkcje: licznik częstotliwości do 100 MHz
- Standardowy interfejs: USB
- Ilość przebiegów arbitralnych: 60
- Ilość typów przebiegów wyjściowych: 15
- Wyświetlacz: LCD TFT 2,4"
W zestawie:
- Generator funkcyjny DDS JDS6600
- Przewód USB
- Zasilacz sieciowy
- Przewód BNC - krokodyle x 2
Generator funkcyjny DDS JDS6600 60 MHz - 2 kanały.
