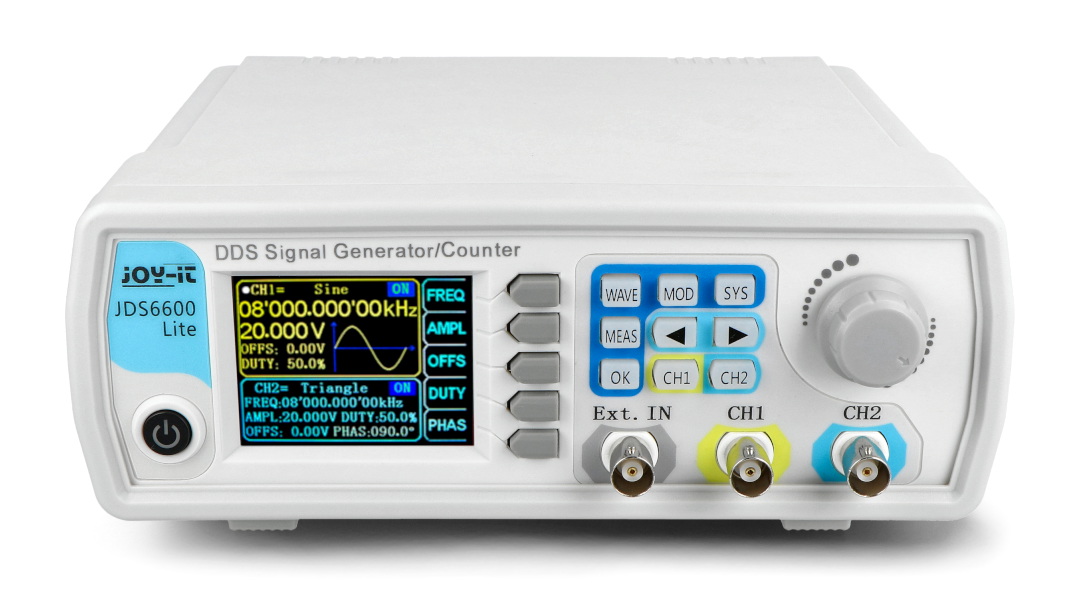

Opis produktu: Generator funkcyjny DDS JDS6600 15 MHz - 2 kanały
Generator funkcyjny dwukanałowy z generacją przebiegów do 15 MHz, 266 MSa/s o rozdzielczości pionowej 12 bitów, 17 przebiegów standardowych oraz 60 wbudowanych przebiegów arbitralnych 2048 punktów. Posiada zestaw funkcji modulujących, wbudowany licznik częstotliwości oraz wyświetlacz LCD TFT 2,4".
W zestawie znajduje się zasilacz z wtykiem typu A. Do prawidłowego użytkownia z gniazdkami typu E / F należy wykorzystać adapter.
Przykładowe zastosowanie
- Dydaktyka - szkolnictwo
- generator funkcyjny JDS6600 oferuje wyższe zakresy pomiarowe od analogowych generatorów
- Pozwoli zaznajomić się uczniom z nowoczesnym sprzętem pomiarowym przy zachowaniu stosunkowo niskiej ceny
- Symulacja przebiegów elektycznych
- Sprawdzanie poprawności działania urządzeń elektrycznych
- W połączeniu z oscyloskopem pozwala na obserwacje przebiegów elektrycznych
Specyfikacja
- Ilość kanałów: 2
- Technologia cyfrowej syntezy częstotliwości DDS
- Częstotliwość wyjściowa: do 15 MHz
- Próbkowanie: 266 MSa/s
- Długość przebiegu: 2048 pts
- Rozdzielczość częstotliwości: 0,01 μHz
- Rozdzielczość pionowa: 12 bits
- Przebiegi: Sine, Square, Triangle, Pulse (duty-cycle correction),Partia Sine, CMOS, DC level, Half-wave, Full-Wave, Pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Sinc Pulse, Lorentz Pulse, oraz 60 różnych przebiegów zdefiniowanych przez użytkownika.
- Zakres - sinusoida: od 0 do 15 MHz
- Zakres - prostokąt: od 0 do 16 MHz
- Zakras - trójkąt: 0 do 16 MHz
- Zakres - impuls: od 0 do 6 MHz
- Zakres - cyfrowe CMOS/TTL: od 0 do 6 MHz
- Przebieg arbitralny: od 0 do 6 MHz
- Funkcje modulacji: SWEEP, przemiatania częstotliwością, BURST generacji paczki przebiegów okresowych, PULSE, funkcja generacji impulsów
- Pozostałe funkcje: licznik częstotliwości do 100 MHz
- Standardowy interfejs: USB
- Ilość przebiegów arbitralnych: 60
- Ilość typów przebiegów wyjściowych: 15
- Wyświetlacz: LCD TFT 2,4"
W zestawie:
- Generator funkcyjny DDS JDS6600
- Przewód USB
- Zasilacz sieciowy (wtyk typ A)
- Przewód BNC - krokodyle x 2

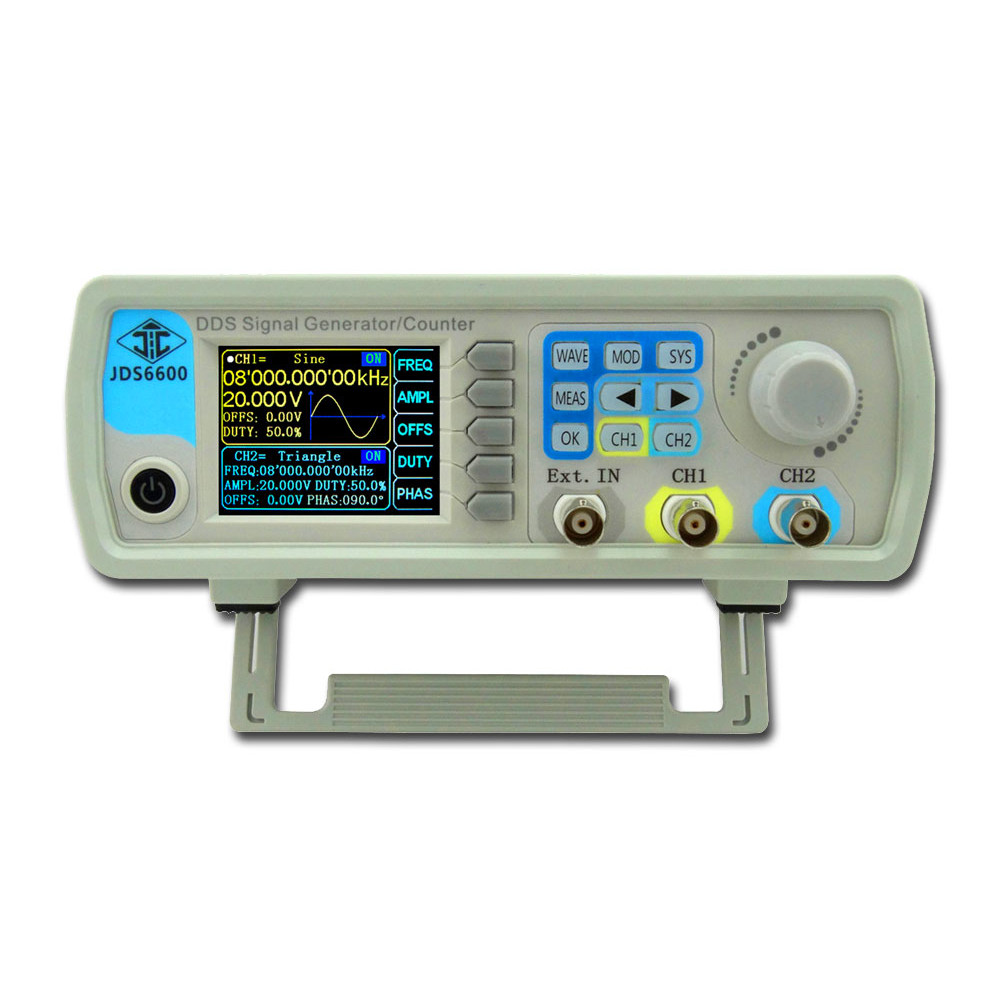

Generator funkcyjny DDS JDS6600 15MHz – 2 kanały
DDS JDS6600 to dwukanałowy generator funkcyjny, który doskonale sprawdzi się zarówno dla profesjonalistów, jak i dla osób, które są dopiero początkującymi elektronikami (na przykład uczniami lub studentami).
Urządzenie jest w stanie generować przebiegi o częstotliwościach do 15 MHz, oferuje próbkowanie na poziomie 200 MSa/s z rozdzielczością (pionową) 12 bitów. Wszystko wyświetla się na oszczędnym wyświetlaczu TFT o przekątnej 2,4″.
Generator DDS
Razem z generatorem otrzymasz dopasowany przewód USB, zasilacz oraz przewód BNC (z dwoma krokodylami).
To bardzo praktyczne urządzenie, dzięki któremu będziesz w stanie prowadzić poważne badania naukowe, ale też rozpoznać i naprawić usterkę w domowych urządzeniach elektrycznych i elektronicznych. Do tego typu działań bardzo przydatne są również oscyloskopy.
