Opis produktu: Generator funkcyjny LongWei LW-1641 2 MHz - 1 kanał
Model LW-1641 to wysokiej klasy generator przebiegów funkcyjnych marki LongWei, zaprojektowany z myślą o stabilności, szerokim paśmie oraz funkcjonalności. Umożliwia generowanie aż siedmiu różnych przebiegów: sinusoidalnego, prostokątnego, trójkątnego, piłokształtnego oraz impulsowego - w wersjach dodatnich i ujemnych. Generator oferuje także możliwość regulacji symetrii, przesunięcia DC oraz współpracę z układami TTL / CMOS. Wbudowany licznik częstotliwości pozwala mierzyć sygnały zewnętrzne w zakresie od 1 Hz do 30 MHz. Sprzęt idealny do laboratoriów, szkół, warsztatów i projektów inżynierskich.

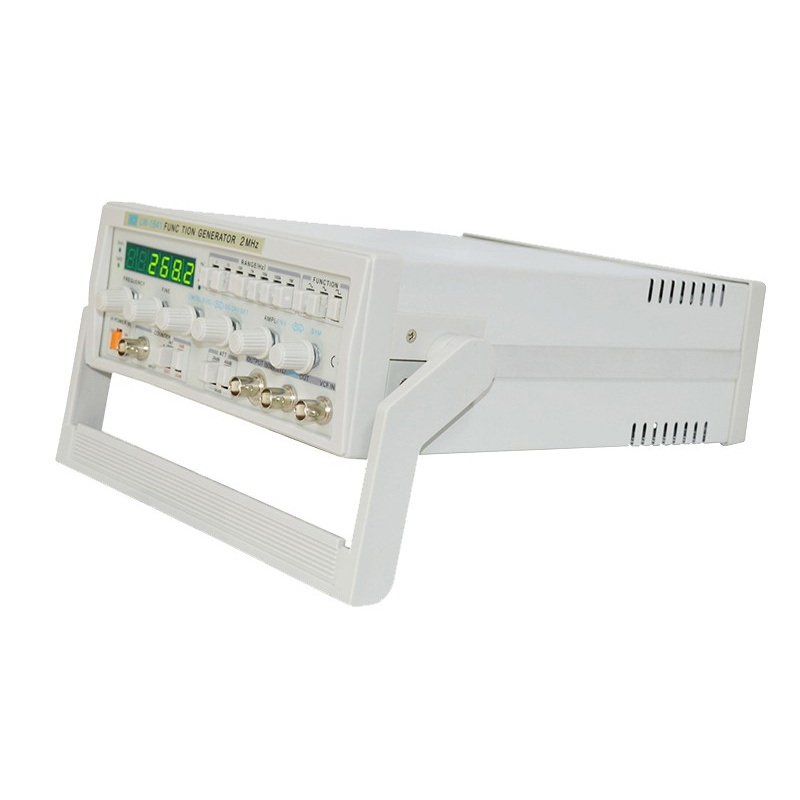

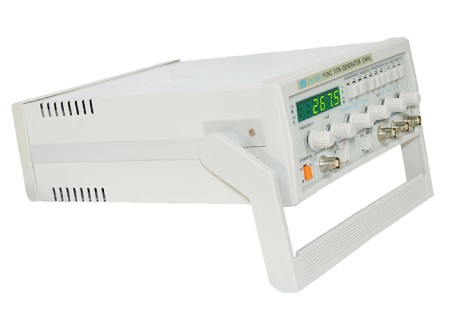

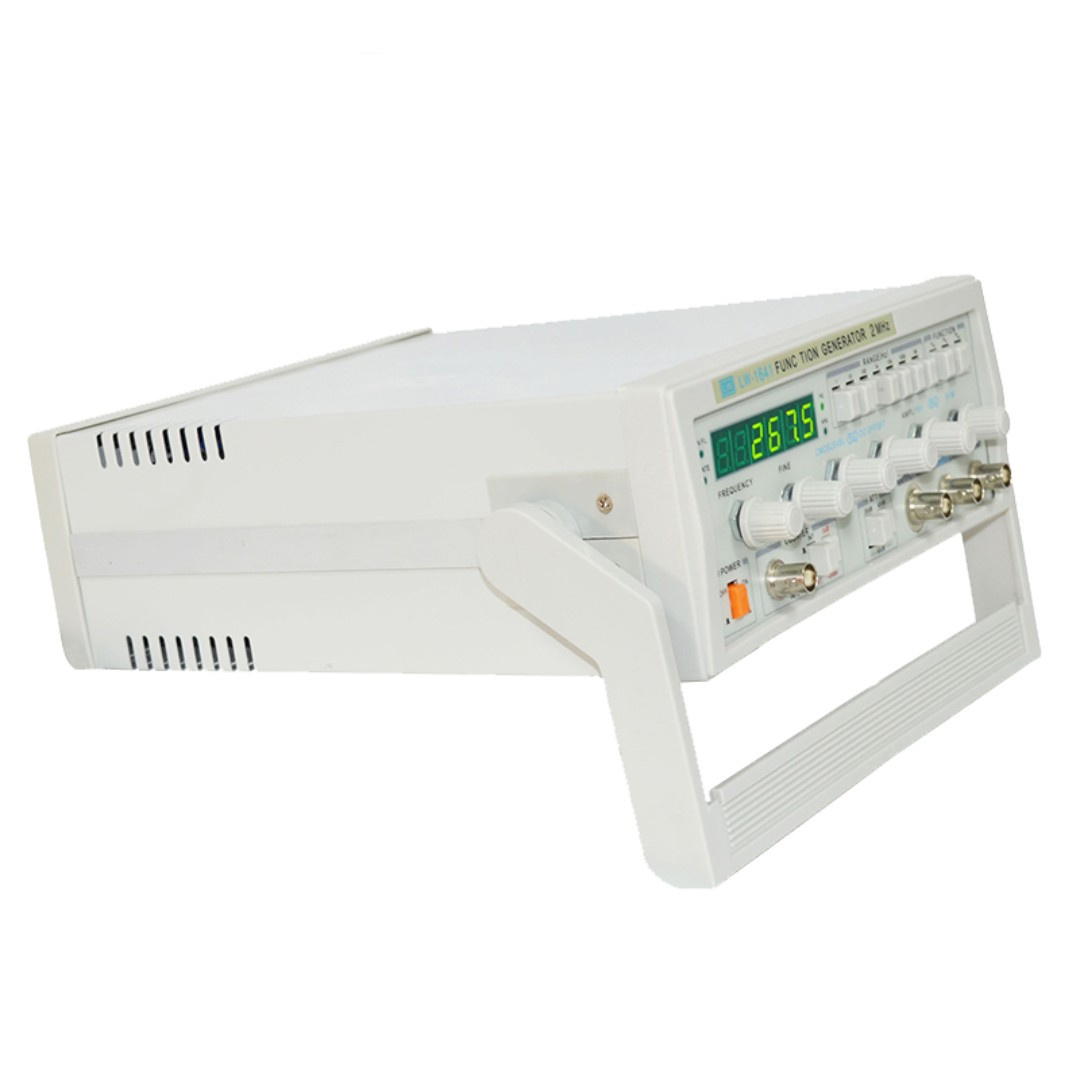

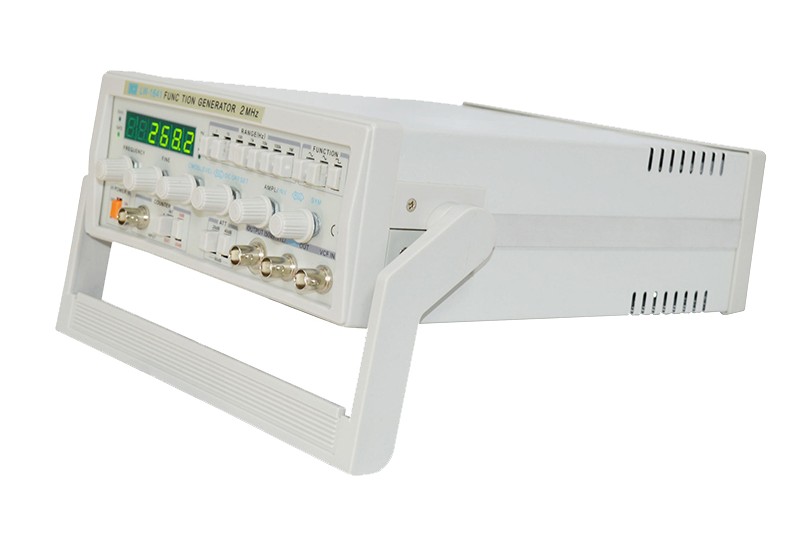

Generator funkcyjny LongWei LW-1641 2 MHz - 1 kanał.

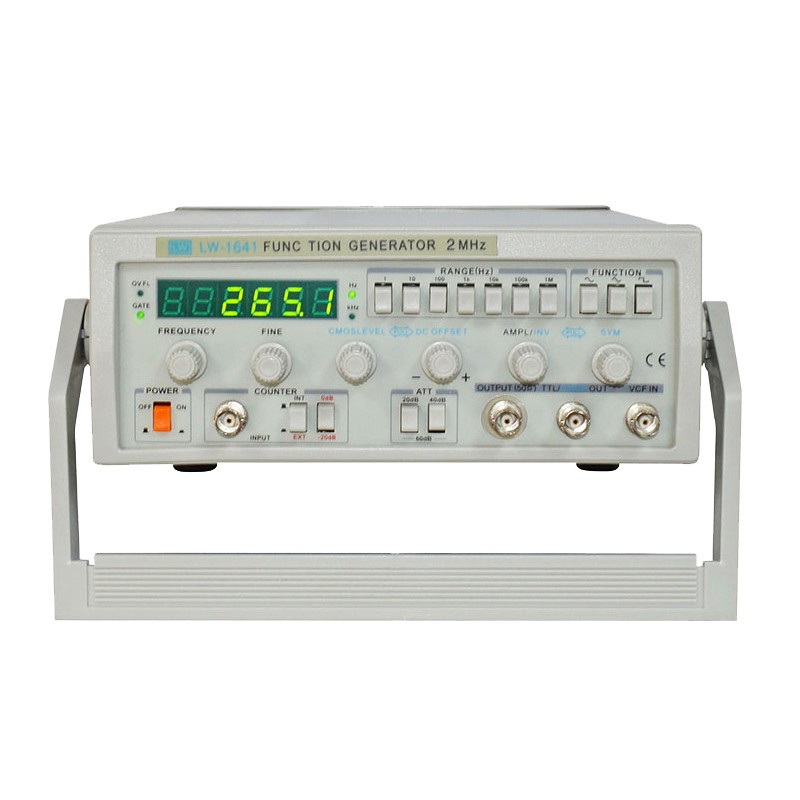

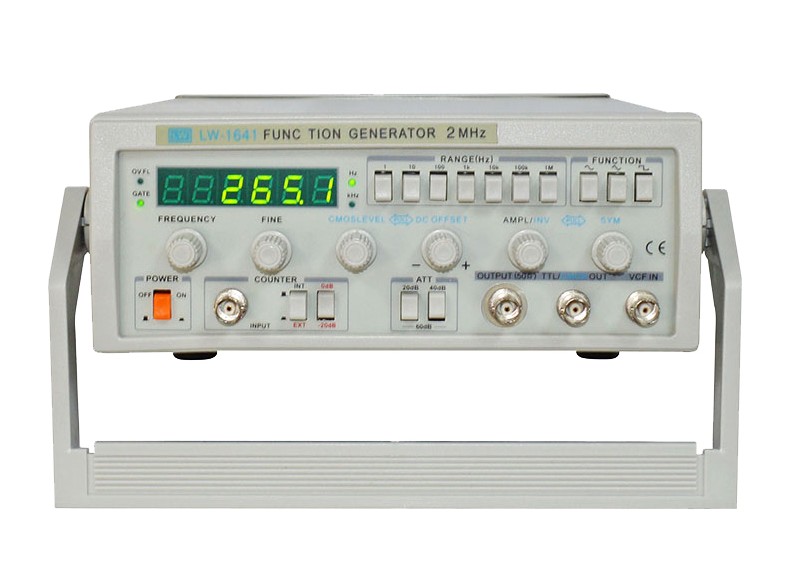

Generuje wiele form sygnału wyjściowego.
Główne cechy generatora
- Zakres częstotliwości od 0,1 Hz do 2 MHz - pozwala generować sygnały od bardzo niskich do wysokich częstotliwości, przydatne w szerokim zakresie zastosowań laboratoryjnych
- Szeroki wybór przebiegów - umożliwia testowanie różnych typów układów elektronicznych i sygnałowych
- Wyjście TTL / CMOS zgodne z logiką cyfrową - można bezpośrednio podłączyć do mikrokontrolerów i cyfrowych układów testowych
- Regulowana symetria przebiegu od 90:10 do 10:90 - pozwala ustawić dokładny współczynnik wypełnienia dla sygnałów prostokątnych i impulsowych
- Niskie zniekształcenia sygnału sinusoidalnego < 1% - zapewnia wysoką jakość przebiegów dla precyzyjnych pomiarów
- Wyjście z regulacją offsetu DC ± 10 V - umożliwia przesunięcie poziomu sygnału, przydatne w testach analogowych
- Szybki czas narastania sygnału prostokątnego < 100 ns - zapewnia ostrą krawędź sygnału, idealną do testowania szybkich układów cyfrowych
- Tłumienie sygnału 20 dB lub 40 dB - ułatwia dopasowanie poziomu sygnału do czułości testowanego układu
- Wejście VCF - możliwość sterowania częstotliwością sygnału za pomocą napięcia zewnętrznego
- Wbudowany licznik częstotliwości do 30 MHz - pozwala mierzyć częstotliwość sygnałów zewnętrznych z dużą dokładnością
Zastosowania w praktyce
LW-1641 doskonale sprawdza się w edukacji technicznej, testowaniu układów analogowych i cyfrowych, badaniach naukowych oraz serwisie sprzętu elektronicznego. Dzięki niskim zniekształceniom i szerokiej funkcjonalności znajduje zastosowanie zarówno w laboratoriach badawczych, jak i wśród hobbystów i konstruktorów.
Obsługuje zliczanie częstotliwości od 1 Hz do 30 MHz.

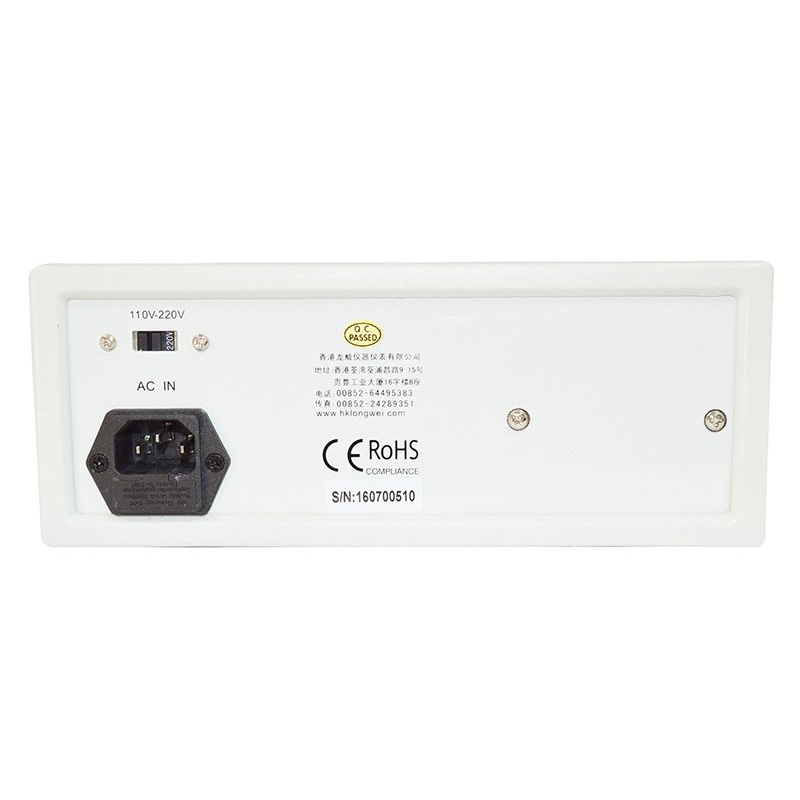

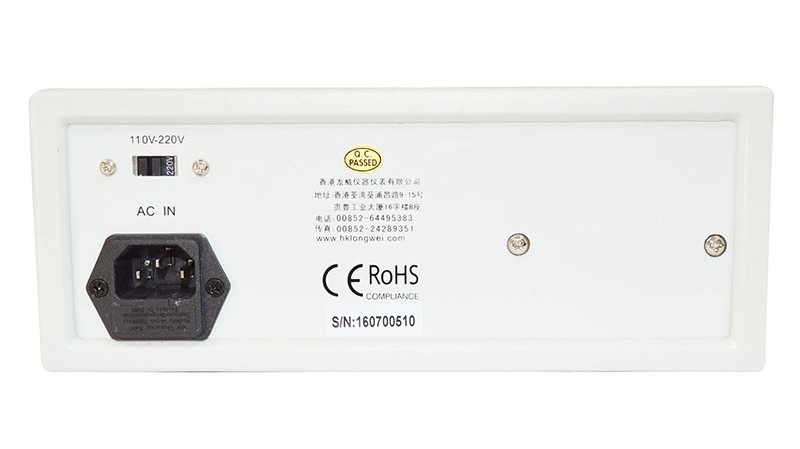

Generator pracuje z napięciem zasilania od 110 V do 220 V.
Specyfikacja techniczna generatora funkcyjnego
- Model: LW-1641
- Zakres częstotliwości: od 0,1 Hz do 2 MHz
- Wyjściowe przebiegi: sinusoidalny, trójkątny, prostokątny, impulsowy dodatni i ujemny, piłokształtny dodatni i ujemny
- Impedancja wyjściowa: 50 Ω ± 10%
- Amplituda sygnału: ≥ 50 Vp-p
- Zakres napięcia DC (offset): od 0 V do ± 10 V, płynnie regulowany
- Regulacja symetrii przebiegu: od 90:10 do 10:90
- Czas narastania przebiegu prostokątnego: < 100 ns
- Charakterystyka sinusoidy: zniekształcenia < 1% (w zakresie od 10 Hz do 100 kHz)
- Odpowiedź częstotliwościowa: od 0,1 Hz do 100 kHz: ≤ ± 0,5 dB; od 100 kHz do 2 MHz: ≤ ± 1 dB
- Wyjście TTL / CMOS:
- Poziomy TTL: niski < 0,4 V, wysoki > 3,5 V/li>
- Poziomy CMOS: niski < 0,5 V, wysoki regulowany od 5 V do 14 V
- Czas narastania impulsu: < 100 ns
- Wejście VCF (Voltage-Controlled Frequency):
- Zakres napięcia wejściowego: od -5 V do 0 V ± 10%
- Zakres modulacji częstotliwości: maks. 1000:1
- Typ sygnału wejściowego: DC - 1 kHz
- Licznik częstotliwości
- Zakres pomiarowy: od 1 Hz do 30 MHz (dla sygnałów ≥ 10 Vp-p)
- Impedancja wejściowa: ≥ 1 MΩ / 20 pF
- Czułość: ≥ 100 mV RMS
- Maksymalne napięcie wejściowe: 150 V (AC + DC)
- Tłumienie wejściowe: 20 dB
- Dokładność pomiaru: ≤ 0,003% ± 1 cyfra
- Napięcie zasilania: 220 V ± 10% lub 110 V ± 10%, 50 / 60 Hz
- Pobór mocy: 10 W
- Wymiary: 270 x 225 x 90 mm
- Masa: 2,5 kg
Zawartość zestawu
- 1x Generator sygnałowy LW-1641
- 1x Przewód zasilający
- 1x Przewód testowy 50 Ω
- 1x Przewód BNC
- 2x Bezpieczniki
