Opis produktu: Ekspander GPIO i sterownik Keypad Matrix - do klawiatur matrycowych - TCA8418 - STEMMA QT / Qwiic - Adafruit 4918
Moduł firmy Adafruit wyposażony w układ TCA8418 pracujący jako sterownik klawiatury matrycowej. Układ posiada łącznie 18 pinów I/O w układzie 10 kolumn i 8 rzędów, które można rozmieścić jako matrycę przycisków na łącznie 80 przełącznikach, albo użyć dowolnego podzbioru jako indywidualnego wejścia lub wyjścia GPIO. Sterownik posiada 10 bajtów FIFO do przechowywania 10-elementowej kolejki zdarzeń. Moduł Adafruit 4918 może być wykorzystywany także jako standardowy ekspander wyprowadzeń GPIO, który rozszerza możliwości projektowe o 18 portów.
Producent przygotował także szczegółowy przewodnik użytkownika - sprawdź!

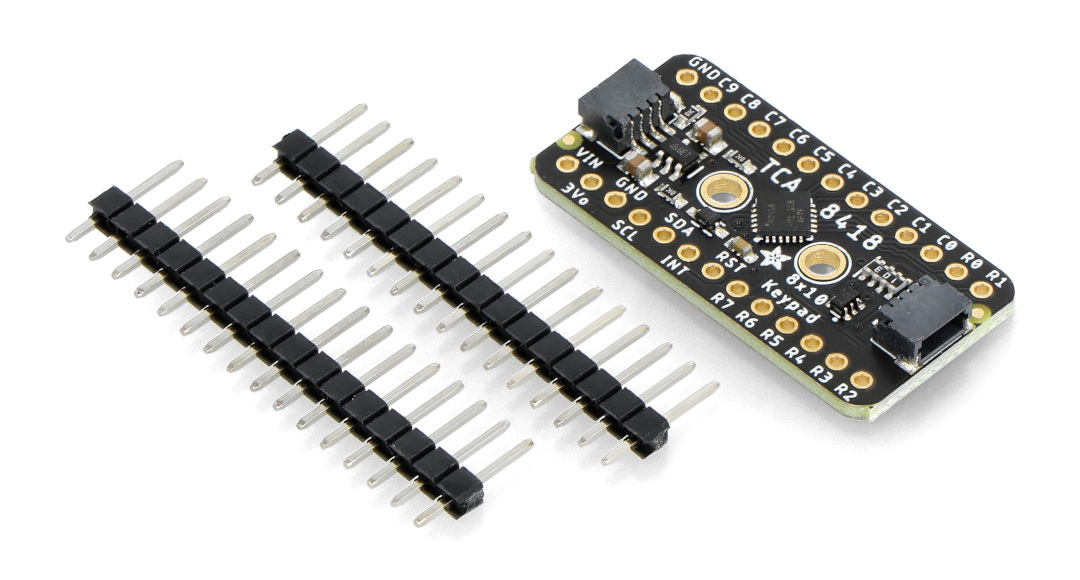

Elementy wchodzące w skład zestawu.

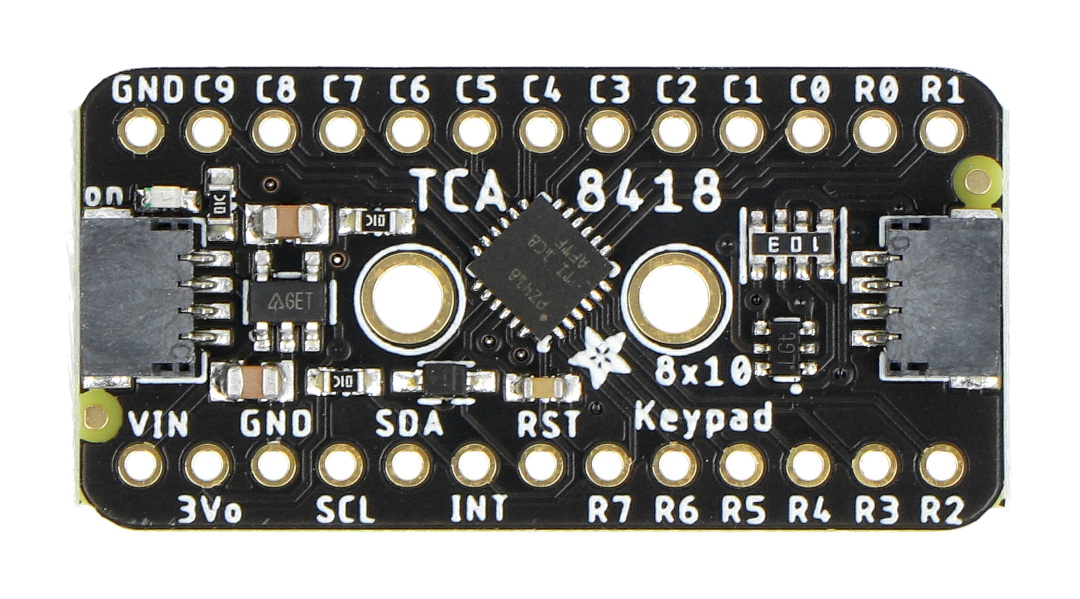

Wszystkie wyprowadzenia na płytce posiadają oznaczenia, co znacząco ułatwia prototypowanie.
Opis wyprowadzeń
- VIN - pin zasilania od 3 V do 5 V DC
- 3Vo - wyjście 3.3V z regulatora napięcia
- GND - masa układu
- SCL - linia zegara magistrali I2C
- SDA - linia danych magistrali I2C
- C0 - C9 - wyprowadzenia GPIO lub kolumny w matrycy klawiatury. Numer kolumny odpowiada numerowi pinu
- R0 - R7 - wyprowadzenia GPIO lub rzędy w matrycy klawiatury. Numer rzędu odpowiada numerowi pinu
- INT - Open-drain - aktywne-niskie wyjście przerwania
- RST - pin reset
Specyfikacja techniczna
- Wbudowany układ: TCA8418
- Pobór prądu w trybie gotowości (bezczynności): 3 μA
- Obsługuje 80 przycisków przy użyciu 18 pinów GPIO
- Obsługuje klawiatury QWERTY oraz rozszerzenia GPIO
- Obsługuje magistralę 1-MHz Fast Mode Plus I2C
- Pamięć przechowywania: 10 bajtów FIFO
- Interfejs komunikacyjny: magistrala I2C
- Adres interfejsu: 0x34 (domyślny)
- Wyprowadzenia:
- pola lutownicze (listwa goldpin2,54 mm znajduje się w zestawie)
- złącza STEMMA QT / Qwiic
- Wymiary płytki: 35,5 x 17,7 x 4,6 mm
Zawartość zestawu
- Ekspander GPIO i sterownik Keypad Matrix - do klawiatur matrycowych - TCA8418 - STEMMA QT / Qwiic - Adafruit - 1 sztuka
- Listwa goldpin 1x16 - raster 2,54 mm - 2 sztuki

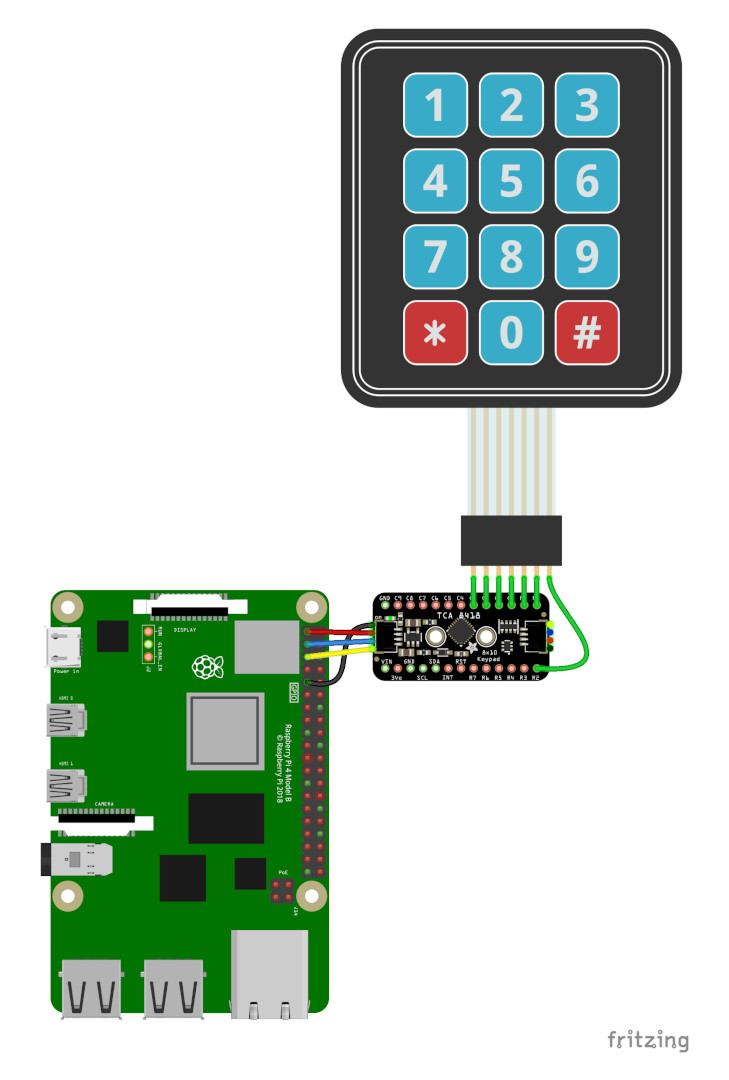

Przykładowy schemat połączeń z wykorzystaniem Adafruit 4918.
