Hot-Swap I2C Buffer - moduł z buforem magistrali I2C - TCA4307 - Adafruit 5159

Indeks: ADA-20178 EAN: 5903351247344
Hot-Swap I2C Buffer wyprodukowany przez firmę Adafruit to moduł z buforem magistrali I2C oparty na układzie TCA4307. Umożliwia podłączanie urządzeń I2C przy aktywnym zasilaniu bez obaw o zawieszenie i zatrzymanie transmisji spowodowane dodatkowym impulsem SCL lub nieoczekiwanym pojawieniem się obciążenia pojemnościowego.
Hot-Swap I2C Buffer - moduł z buforem magistrali I2C - TCA4307 - Adafruit 5159
29,90 zł
24,31 zł netto
Zapłać później
Producent: Adafruit
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: Hot-Swap I2C Buffer - moduł z buforem magistrali I2C - TCA4307 - Adafruit 5159

Hot-Swap I2C Buffer wyprodukowany przez firmę Adafruit to moduł z buforem magistrali I2C oparty na układzie TCA4307. Umożliwia podłączanie urządzeń I2C przy aktywnym zasilaniu bez obaw o zawieszenie i zatrzymanie transmisji spowodowane dodatkowym impulsem SCL lub nieoczekiwanym pojawieniem się obciążenia pojemnościowego. Znajduje zastosowanie podczas prototypowania urządzeń, w których zachodzi częste podłączanie i odłączanie urządzeń peryferyjnych. Moduł może obsłużyć częstotliwość zegara I2C do 400 kHz. Ponadto Hot-Swap I2C Buffer automatycznie rozłącza magistralę, jeśli wykryje, że SDAOUT lub SCLOUT znajdują się w stanie niskim.

Producent udostępnia szczegółowy przewodnik użytkownika, który znacząco ułatwia korzystanie z modułu. Sprawdź!

Hot-Swap I2C Buffer - moduł z buforem magistrali I2C - TCA4307 - wyprodukowany przez Adafruit.

Hot-Swap I2C Buffer - moduł z buforem magistrali I2C - TCA4307 - wyprodukowany przez Adafruit.

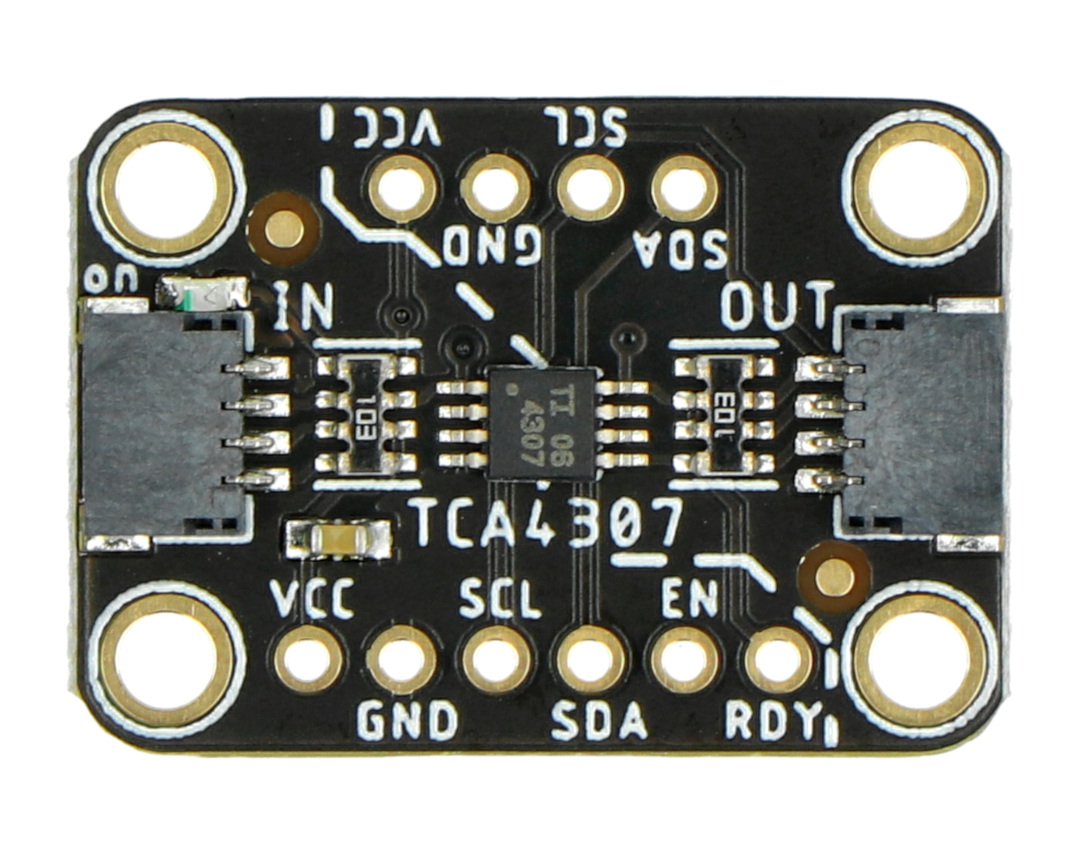

Opis wyprowadzeń i przykładowy schemat połączenia

  • VCC - pin zasilania
  • GND - masa układu
  • SCL - pin linii zegara magistrali I2C
  • SDA - pin pinii danych magistrali I2C
  • IN - złącze STEMMA QT / Qwiic do podłączenia kontrolera
  • OUT - złącze STEMMA QT / Qwiic do podłączenia urządzenia I2C
  • ENABLE - pin do wyłączenia magistrali
  • READY - pin informujący czy urządzenie peryferyjne jest podłączone i gotowe do pracy

Specyfikacja techniczna Hot-Swap I2C Buffer

  • Typ: moduł z buforem magistrali I2C
  • Kompatybilny z: Arduino, Raspberry Pi, Feather i innymi
  • Napięcie zasilania: od 2,3 V do 5 V DC
  • Wbudowany układ: TCA4307
  • Obsługiwana częstotliwość zegara I2C: do 400 kHz
  • Interfejs komunikacyjny: I2C
  • Wyprowadzenia:
    • złącza STEMMA QT / Qwiic
    • pola lutownicze (złącza goldpin do samodzielnego przylutowania znajdują się w zestawie)
  • Wymiary modułu: 25,4 x 17,8 x 4,5 mm
  • Masa: 1,7 g

Zawartość zestawu

  • Hot-Swap I2C Buffer - moduł z buforem magistrali I2C - TCA4307
  • Listwa goldpin 1x12 - raster 2,54 mm

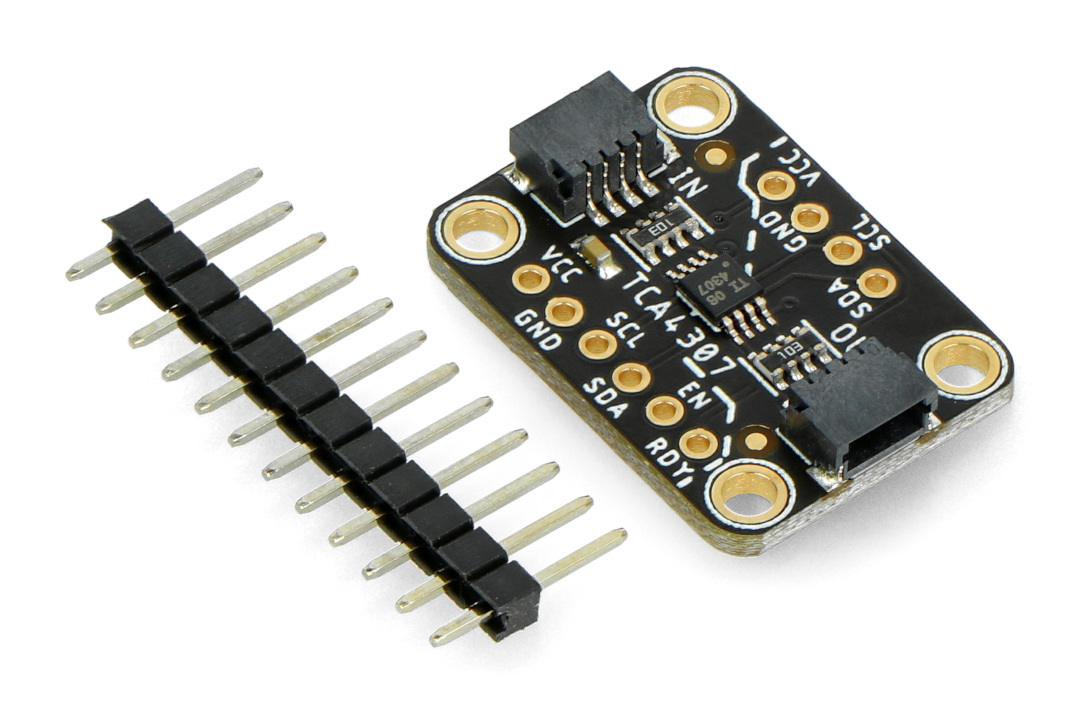

W skład zestawu wchodzi także listwa goldpin o rastrze 2,54 mm.

W skład zestawu wchodzi także listwa goldpin o rastrze 2,54 mm.

Szerokość opakowania 13.7 cm
Wysokość opakowania 10 cm
Głębokość opakowania 0.5 cm
Masa opakowania 0.005 kg
