PCF8574 - ekspander wyprowadzeń GPIO - I2C - STEMMA QT / Qwiic - Adafruit 5545

Indeks: ADA-21909
Ekspander wyprowadzeń firmy Adafruit wyposażony w układ PCF8574. Posiada 8 analogowych pinów I/O GPIO, dzięki czemu zwiększa możliwości projektowe użytych modułów. Komunikuje się za pomocą magistrali I2C, posiada 3 konfigurowalne adresy interfejsu. Napięcie zasilania ekspandera mieści się w zakresie od 3 V do 5 V DC.
PCF8574 - ekspander wyprowadzeń GPIO - I2C - STEMMA QT / Qwiic - Adafruit 5545
29,90 zł
24,31 zł netto
Zapłać później
Czas oczekiwania: 4-6 tyg.
Chwilowo niedostępny
Producent: Adafruit
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: PCF8574 - ekspander wyprowadzeń GPIO - I2C - STEMMA QT / Qwiic - Adafruit 5545

Ekspander wyprowadzeń firmy Adafruit wyposażony w układ PCF8574. Posiada 8 analogowych pinów I/O GPIO, dzięki czemu zwiększa możliwości projektowe użytych modułów. Komunikuje się za pomocą magistrali I2C, posiada 3 konfigurowalne adresy interfejsu. Napięcie zasilania ekspandera mieści się w zakresie od 3 V do 5 V DC. Na płytce umieszczono dwa złącza STEMMA QT / Qwiic oraz pola lutownicze, do których należy przylutować zawartą w zestawie listwę goldpin

Sprawdź także przewodnik użytkownika przygotowany przez producenta.

W skład zestawu wchodzi także listwa goldpin o rastrze 2,54 mm.
W skład zestawu wchodzi także listwa goldpin o rastrze 2,54 mm.
PCF8574 - ekspander wyprowadzeń GPIO - I2C - STEMMA QT / Qwiic - Adafruit 5545

PCF8574 - ekspander wyprowadzeń GPIO - I2C - STEMMA QT / Qwiic - Adafruit 5545.

Złącze STEMMA QT

Ekspander wyposażono w dwa złącza STEMMA QT, umieszczone na brzegach płytki. Standard ten zwiększa możliwości prototypowania, znacząco przyspiesza proces łączenia z płytkami rozwojowymi i szeroką gamą innych czujników. Wszystko to odbywa się bez konieczności lutowania i wyłącznie przy użyciu odpowiedniego przewodu.

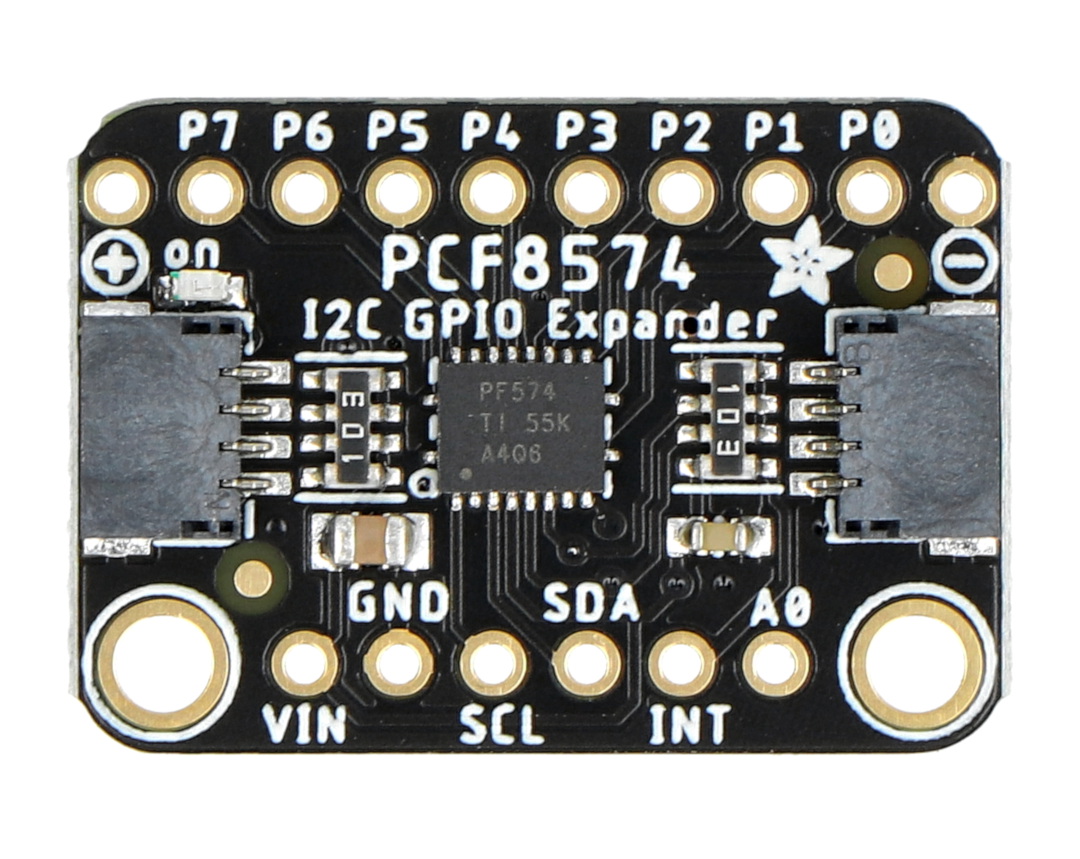

Opis wyprowadzeń

  • VIN - pin zasilania od 3 V do 5 V DC
  • GND - masa układu
  • SCL - linia zegara magistrali I2C
  • SDA - linia danych magistrali I2C
  • P0 - P7 - analogowe I/O
  • INT - pin wyjściowy IRQ

W przewodniku użytkownika znajdziesz także schemat połączeń oraz biblioteki dla Arduino i Raspberry Pi.

Specyfikacja techniczna modułu

  • Typ: ekspander wyprowadzeń GPIO
  • Wbudowany układ: PCF8574
  • Ilość I/O: 8
  • Interfejs komunikacyjny: magistrala I2C
  • Adres interfejsu: 0x20
  • Napięcie zasilania: od 3 V do 5 V DC
  • Wyprowadzenia:
    • złącza STEMMA QT / Qwiic
    • pola lutownicze (złącza goldpin do samodzielnego przylutowania znajdują się w zestawie)
  • Wymiary modułu: 25,5 x 17,7 x 4,6 mm
  • Masa: 1,7 g

Zawartość zestawu

  • PCF8574 - ekspander wyprowadzeń GPIO - I2C - STEMMA QT / Qwiic - 1 sztuka
  • Listwa goldpin 1x16 pin - raster 2,54 mm - 1 sztuka

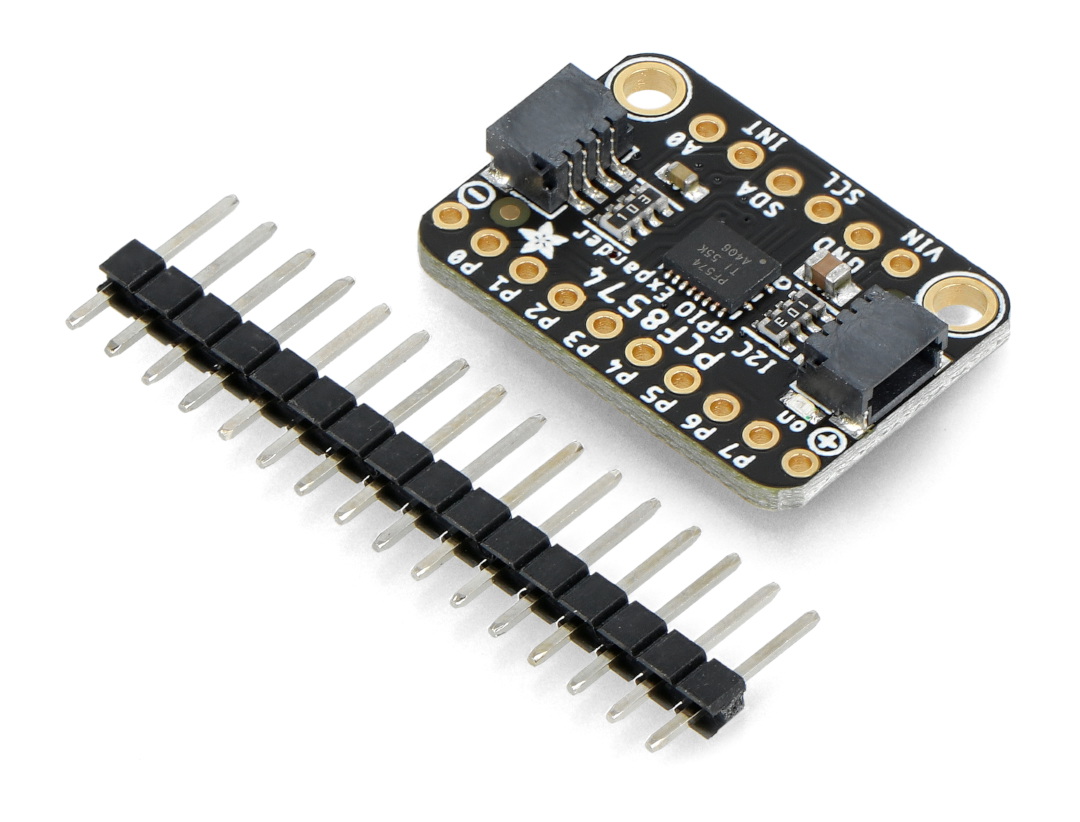

PCF8574 - ekspander wyprowadzeń GPIO od Adafruit.

PCF8574 - ekspander wyprowadzeń GPIO od Adafruit.

Ilość pinów 8
Interfejs I2C
Szerokość opakowania 8 cm
Wysokość opakowania 9 cm
Głębokość opakowania 1 cm
Masa opakowania 0.004 kg
