Opis produktu: Gravity - ekspander wyprowadzeń CH423 I2C - 24 I/O - DFRobot DFR0979
Ekspander wyprowadzeń CH423 firmy DFRobot pozwala rozszerzyć układ aż o 24 dodatkowe cyfrowe porty I/O poprzez interfejs I2C. Wśród nich znajduje się 8 GPIO z funkcjami przerwań i 16 GPIO. Moduł został wyposażony w złącze Gravity oraz standardowe wyprowadzenia goldpin o rastrze 2,54 mm. Napięcie zasilania mieści się w zakresie od 3,3 V do 5 V. Znajduje zastosowanie w aplikacjach związanych z oświetleniem LED lub wyświetlaczami matrycowymi. Stosuje się go także jako element rozbudowujący aplikacje o punkty świetlne dowolnych projektów.
Produkt kompatybilny z Arduino
Producent przygotował szczegółowy przewodnik użytkownika oraz bibliotekę dla użytkowników Arduino.

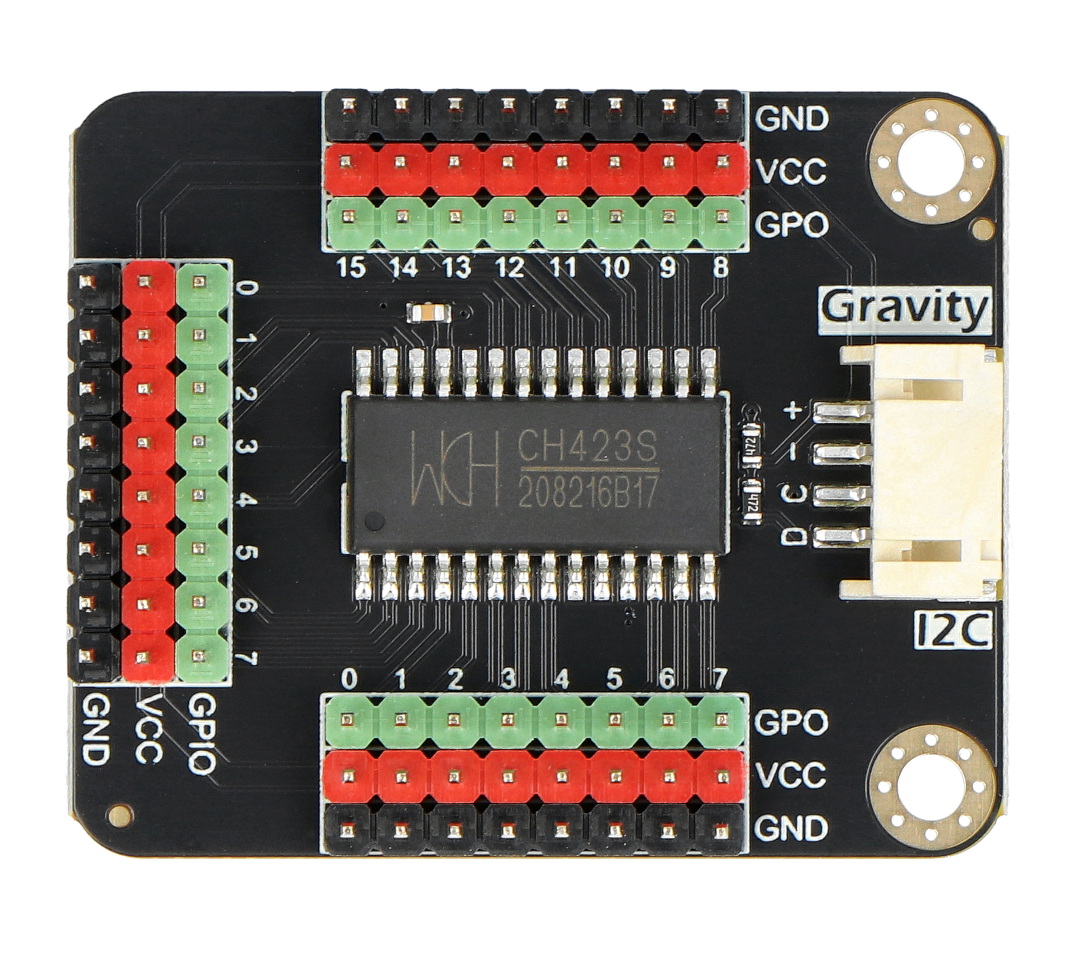

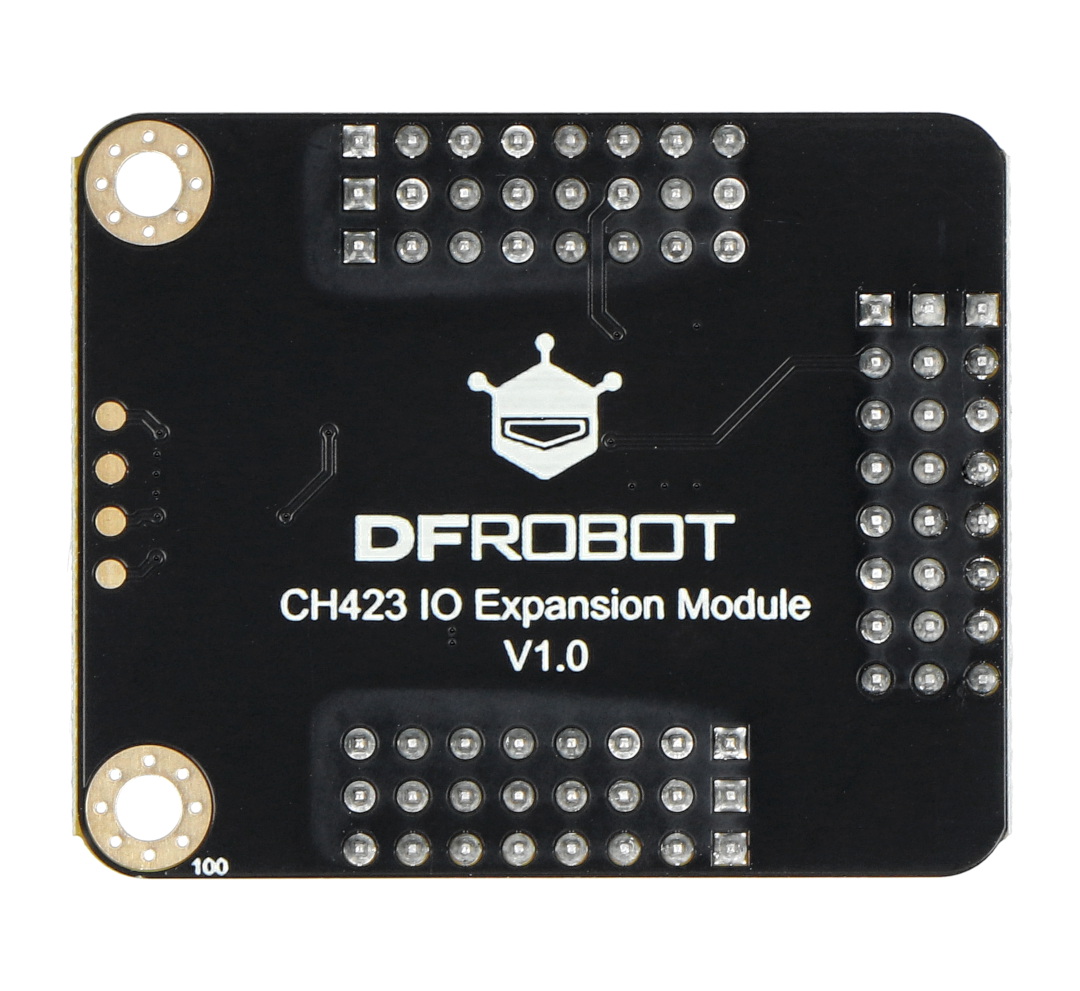

Gravity - ekspander wyprowadzeń CH423 I2C - 24 I/O - DFRobot DFR0979.

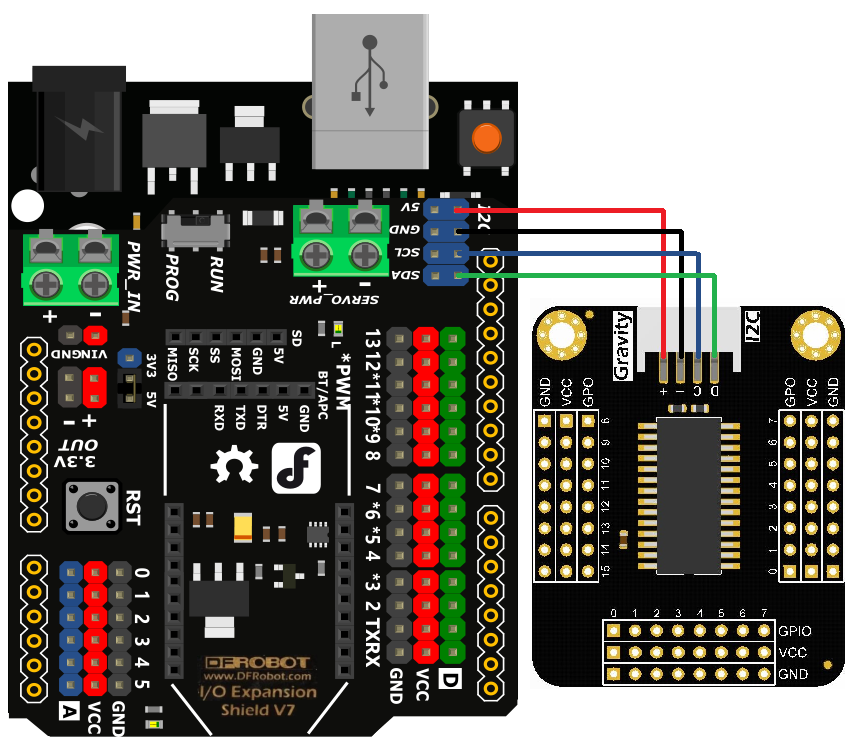

Opis wyprowadzeń i schemat połączenia
Moduł posiada złącze Gravity, za pomocą którego należy połączyć go z płytką typu Arduino. Każde wyprowadzenie zostało dodatkowo opisane, co znacząco ułatwia podłączanie.
- "+" - VCC - pin zasilania w zakresie od 3,3 V do 5 V DC
- "-" - GND - masa układu
- "C" - SCL - linia zegara interfejsu I2C
- "D" - SDA - linia danych interfejsu I2C
- GPIO - piny wejściowe / wyjściowe
- GPO - piny wyjściowe
W przewodniku użytkownika znajdziesz także przykładowy kod programu.
Specyfikacja techniczna modułu
- Typ: ekspandera wyprowadzeń
- Wbudowany układ: CH423
- Ilość wyprowadzeń: 24 I/O
- 8 GPIO z funkcjami przerwań
- 16 GPO
- Interfejs komunikacyjny: magistrala I2C
- Adres interfejsu: konfigurowany od 0x20 do 0x3F (moduł nie może być używany z innymi urządzeniami I2C w zakresie adresów)
- Napięcie zasilania: od 3,3 V do 5 V
- Pobór prądu: 1 mA
- Wydajność prądowa I/O: 15 mA
- Zakres temperatury roboczej: od -20°C do 80°C
- Wymiary płytki: 45 x 37 mm
Zawartość zestawu
- Gravity - ekspander wyprowadzeń CH423 I2C - 24 I/O - DFRobot
- Przewód połączeniowy ze złączem Gravity 4-pin - 1 sztuka

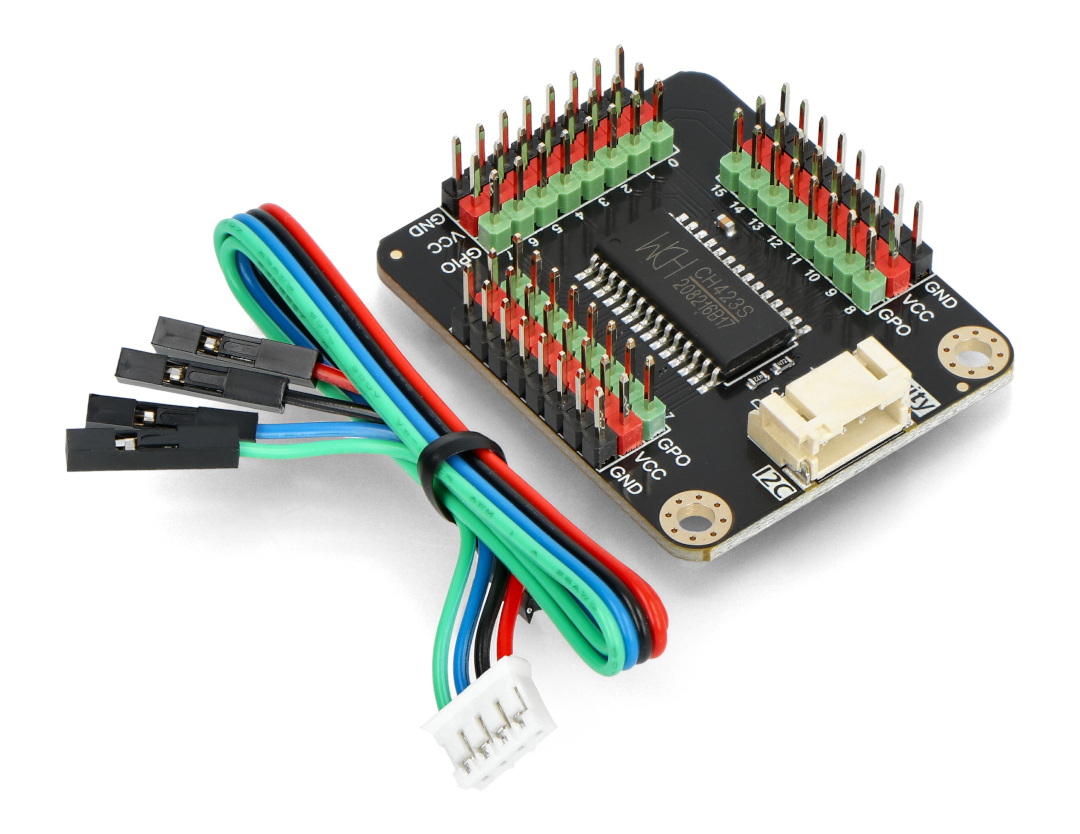

Elementy wchodzące w skład zestawu.
