Opis produktu: SparkFun Human Presence and Motion Sensor - czujnik obecności i ruchu - STHS34PF80 - Qwiic - SparkFun SEN-22494
Human Presence and Motion Sensor od firmy SparkFun to moduł pracujący w technologii podczerwieni o wysokiej czułości. Został wyposażony w fabrycznie skalibrowany układ STHS34PF80 i jest przeznaczony do pomiaru ilości promieniowania IR emitowanego przez obiekt znajdujący się w jego polu widzenia. Informacje zbierane przez czujnik są przetwarzane cyfrowo przez układ ASIC, który można zaprogramować do monitorowania ruchu, wykrywania obecności lub wyzwalania alarmu podczas nadmiernej temperatury. Dzięki wyjątkowej czułości STHS34PF80 może wykryć obecność człowieka z odległości do 4 metrów (bez konieczności stosowania soczewki optycznej).
Sprawdź także przewodnik użytkownika przygotowany przez producenta!

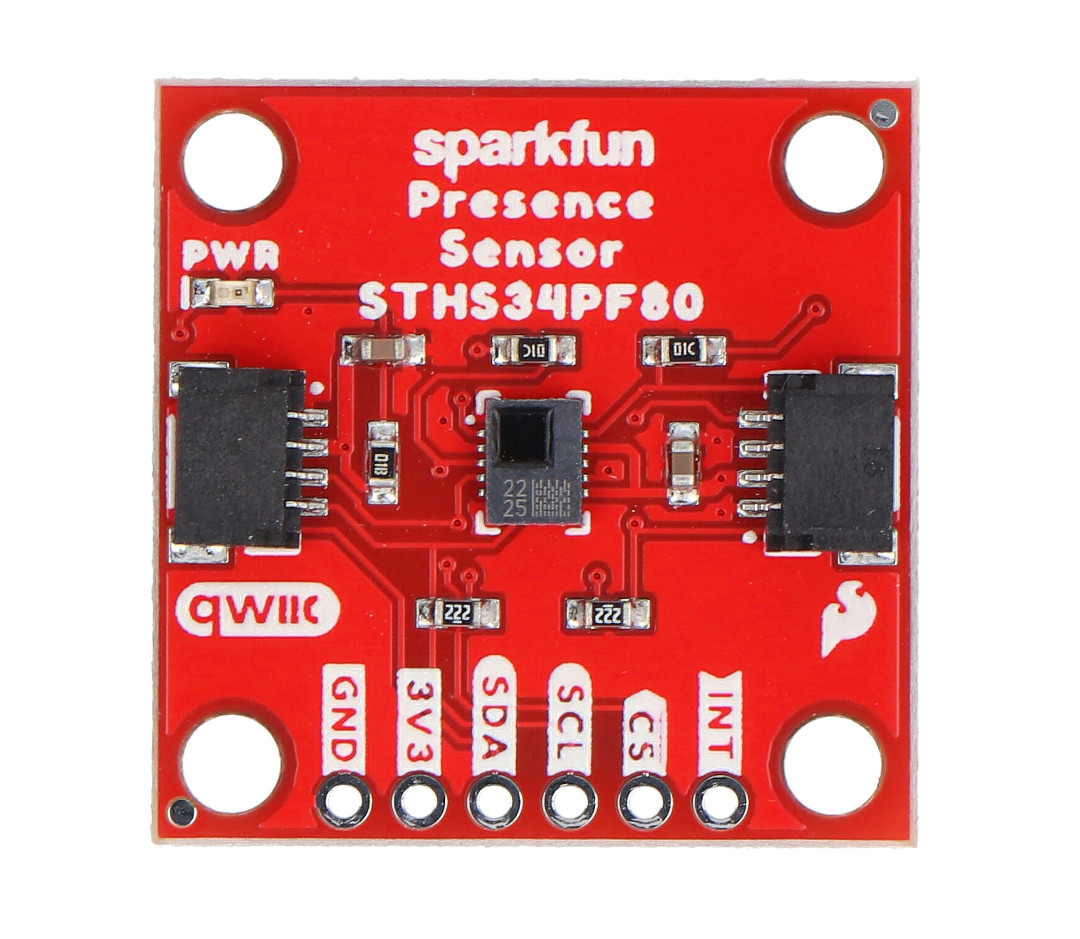

SparkFun Human Presence and Motion Sensor - czujnik obecności i ruchu - STHS34PF80 - Qwiic - SparkFun SEN-22494.
Wyposażony w dwa złącza Qwiic ułatwiające podłączanie.
Cechy szczególne modułu
- Może być wykorzystywany jako czujnik obecności i ruchu człowieka w różnych zastosowaniach, takich jak systemy alarmowe, systemy antywłamaniowe czy inteligentne oświetlenie
- Zasięg pomiaru do 4 metrów bez obiektywu w przypadku obiektów o wymiarach 70 x 25 cm2
- Możliwość pracy w różnych warunkach oświetleniowych, nie wpływa na niego światło widzialne ani inne pasma
- Możliwość wykrywania obiektów stacjonarnych, z rozróżnianiem obiektów nieruchomych i poruszających się
- Szerokie pole widzenia o kącie 80°
- Kalibracja fabryczna
- Wbudowany inteligentny algorytm wykrywania obecności/ruchu
- Złącza Qwiic jako alternatywa połączeń niewymagających lutowania
Specyfikacja techniczna modułu
- Typ: czujnik obecności i ruchu
- Wbudowany układ: STHS34PF80
- Długość fali optycznej: od 5 µm do 20 µm
- Zasięg: do 4 m, obiekty o wymiarach 70 x 25 cm2
- Wbudowane algorytmy detekcji:
- Identyfikuj obiekty stacjonarne
- Rozróżniaj obiekty nieruchome i poruszające się
- Pole widzenia: 80°
- Wyjściowa prędkość transmisji danych: od 0,25 Hz do 30 Hz
- Czułość IR: 2000 LSB/°C
- Szum RMS: 25 LSB(rms)
- Dokładność czujnika: ± 0,3°C (lokalnie)
- Interfejs komunikacyjny: magistrala I2C, SPI
- Adres I2C: 0x5A (domyślny)
- Napięcie zasilania: od 1,7 V do 3,6 V
- Pobór prądu: 10 µA
- Sygnalizacja stanu: dioda LED (czerwona)
- Temperatura pracy: od -40°C do 85°C
- Wyprowadzania: pola lutownicze, złącza Qwiic
- Wymiary: 25,4 x 25,4 mm

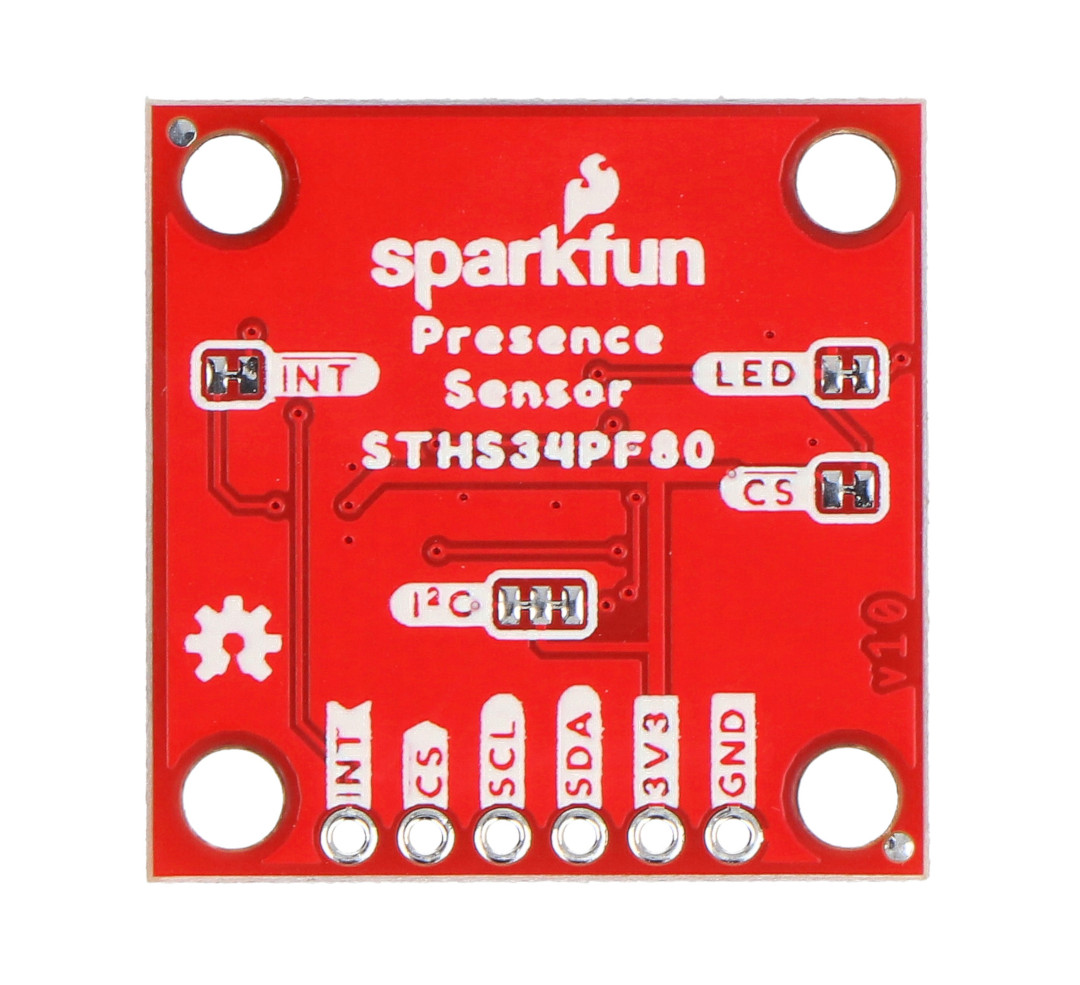

Posiada cztery otwory montażowe.
