Opis produktu: SparkFun Mini Linear 3D Hall-Effect Sensor - moduł z czujnikiem Halla - Qwiic - TMAG5273 - SparkFun SEN-23881
Miniaturowy moduł od SparkFun wyposażony w czujnik Halla TMAG5273 firmy Texas Instruments. Wykrywa obecność pola magnetycznego, jego siłę oraz kierunek w trzech wymiarach, dzięki czemu znajduje zastosowanie przy konieczności wykrywania bliskości magnetycznej, sprawdzi się także podczas tworzenia interfejsów HID oraz zastąpi przełączniki mechaniczne. Konfigurowalny zakres magnetyczny wynosi ± 40 mT (820 LSB/mT) oraz ± 80 mT (410 LSB/mT). Moduł zasilany jest napięciem w zakresie od 1,7 V do 3,6 V, jest łatwy i szybki w integracji dzięki systemowi Qwiic i komunikacji przez magistralę I2C.
Przed rozpoczęciem pracy sprawdź przewodnik użytkownika przygotowany przez producenta!

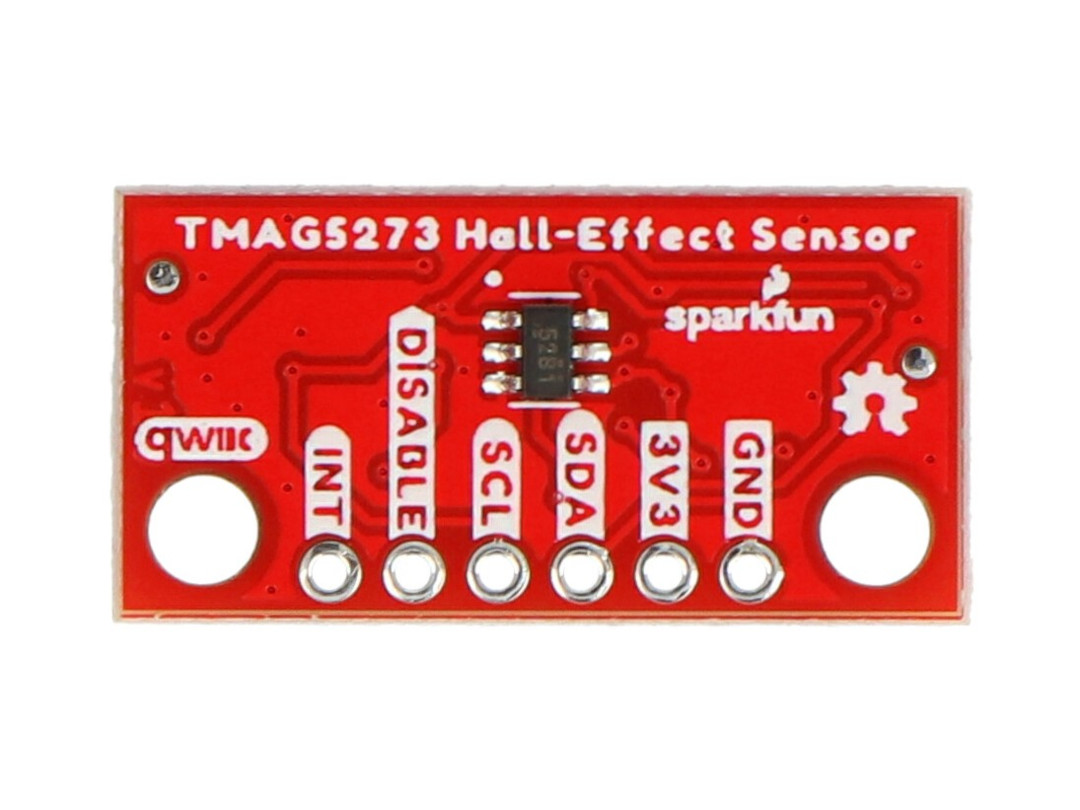

SparkFun Mini Linear 3D Hall-Effect Sensor - moduł z czujnikiem Halla - Qwiic - TMAG5273 - SparkFun SEN-23881.

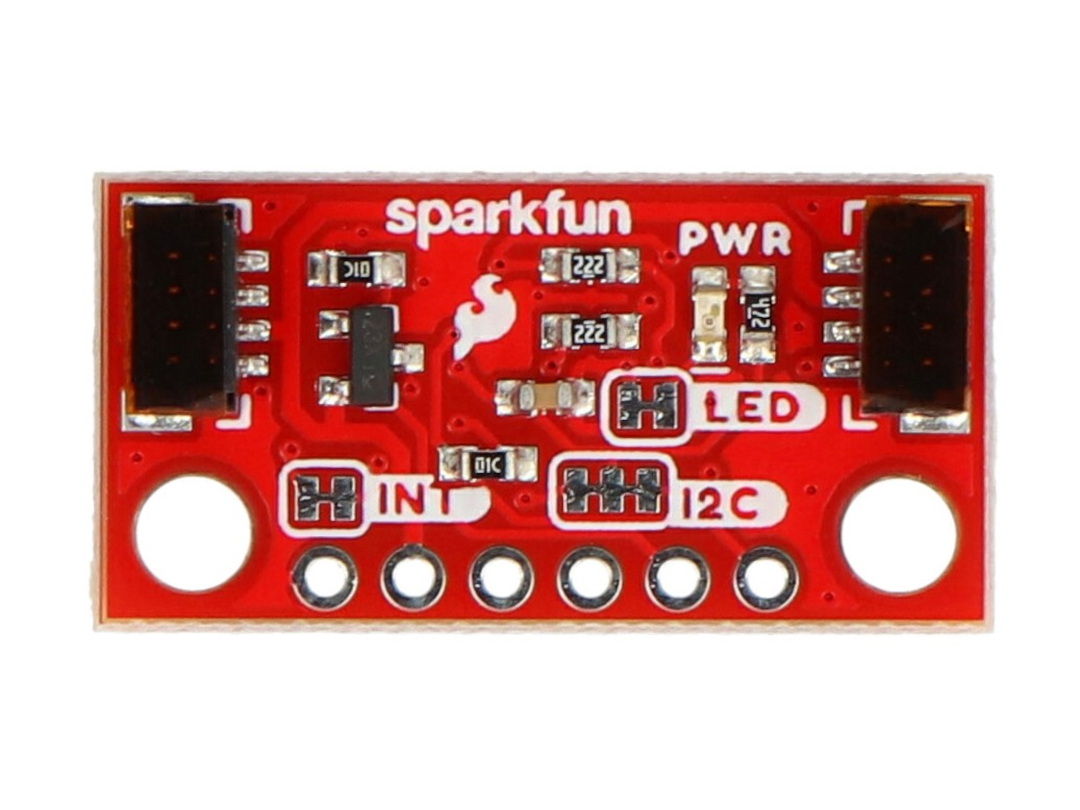

Wyposażony w dwa złącza Qwiic.Cechy szczególne modułu
- Niskie zużycie energii na poziomie 2,3 mA w trybie aktywnym i 1 µA w trybie uśpienia
- Wysoka precyzja na poziomie ± 0,5%
- Zintegrowany czujnik temperatury
- Złącza Qwiic umożliwiające łatwe podłączenie bez konieczności lutowania wyprowadzeń
- Konfigurowalny zakres magnetyczny ± 40 mT / ± 80 mT
- Funkcje wykrywania manipulacji magnetycznej i ustawienia wybudzania/próg
- Przyciski i wyprowadzenia kompatybilne z pinami standardowymi
- Zasilanie w zakresie od 1,7 V do 3,6 V
- Wbudowana kompensacja temperaturowa
Jak wykorzystać czujnik Halla?
Moduł z czujnikiem Halla (pola magnetycznego) to element, który umożliwia zbudowanie własnego magnetometru. Może on na przykład stać się częścią stworzonego samodzielnie multimetru uniwersalnego, który wykorzystasz do pomiaru różnych wielkości fizycznych.
Specyfikacja techniczna modułu z czujnikiem Halla
- Typ modułu: czujnik pola magnetycznego
- Wbudowany układ: TMAG5273
- Wersja: mini
- Zakres magnetyczny (czułość):
- ± 40 mT: 820 LSB/mT,
- ± 80 mT: 410 LSB/mT
- Dryf magnetyczny: 5%
- Dokładność rotacyjna: ± 0,5°/360° rotacji
- Kompensacja temperatury: tak
- Silnik CORDIC: tak
- Zakres napięcia zasilania: od 1,7 V do 3,6 V
- Pobór prądu:
- Tryb aktywny: 2,3 mA
- Tryb uśpienia: 5 nA
- Tryb wybudzenia/uśpienia (1Hz): 1 µA
- Interfejs komunikacyjny: magistrala I2C
- Adres I2C: 0x35 (domyślny, 7-bitowy)
- Zakres temperatury pracy: od -40°C do 125°C
- Zakres temperatury kompensacji: od -40°C do 170°C
- Wymiary płytki: 25,4 x 12,7 mm
Czujnik idealnie nadaje się do wykrywania i pomiaru zmian w pobliskim polu magnetycznym.
