DFRobot Motor Shield L298P v1.3 - dwukanałowy sterownik silników - nakładka dla Arduino 35V/2A

Indeks: DFR-02686 EAN: 6959420900039

Nakładka do Arduino umożliwiająca sterowanie dwoma silnikami prądu stałego (35V/2A). Do komunikacji wykorzystuje cztery piny Arduino, pozwala na zmianę prędkości oraz kierunku obrotów silnika.

DFRobot Motor Shield L298P v1.3 - dwukanałowy sterownik silników - nakładka dla Arduino 35V/2A
69,00 zł
56,10 zł netto
Zapłać później
Producent: DFRobot
Kompatybilny z: Arduino

Opis produktu: DFRobot Motor Shield L298P v1.3 - dwukanałowy sterownik silników - nakładka dla Arduino 35 V / 2 A

Nakładka do Arduino umożliwiająca sterowanie dwoma silnikami prądu stałego 35 V / 2 A. Układ pozwala na regulację kierunku i prędkości. Wykorzystuje tylko cztery wyprowadzenia Arduino, może być zasilany zarówno z płytki bazowej jak i zewnętrznego źródła.

Specyfikacja DFRobot Motor Shield L298P v1.3

  • Napięcie zasilania silników: od 4,8 V do 35 V
  • Napięcie pracy wyprowadzeń logicznych: 5 V (pobierane z Arduino)
  • Sterownik: mostek H L298P
  • Liczba obsługiwanych silników (kanałów): 2
  • Maksymalny prąd na jeden kanał:  2 A
  • Możliwość sterowania prędkością poprzez sygnał PWM
  • Urządzenie wykorzystuje wyprowadzenia Arduino: 4, 5, 6, 7
  • Wymiary płytki: 55 x 55 mm
  • Współpracuje z: Arduino Uno, Leonardo oraz Mega

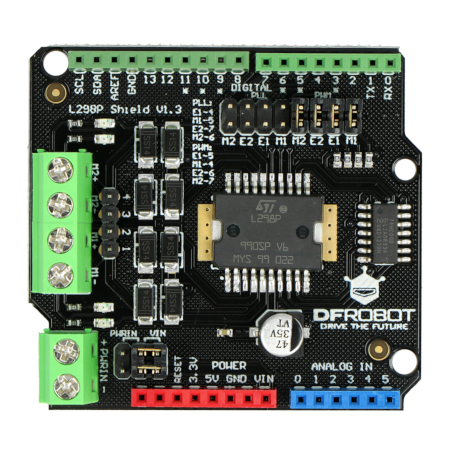

DFRobot Motor Shield L298P v1.3 - dwukanałowy sterownik silników.

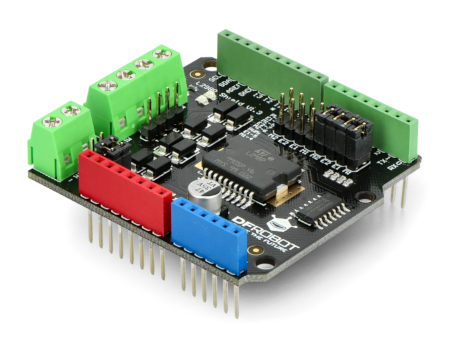

DFRobot Motor Shield L298P v1.3 - dwukanałowy sterownik silników - nakładka dla Arduino 35 V / 2 A.

Zasilanie

Moduł można zasilać na dwa sposoby: napięciem VIN pochodzącym z Arduino lub z oddzielnego źródła podłączonego do złącza śrubowego PWRIN. W pierwszym przypadku zakres napięć zależny jest od modułu bazowego Arduino, najczęściej wynosi od 7 V do 12 V. Dlatego też zalecane jest podłączenie zewnętrznego źródła. W tym trybie można korzystać z całego dostępnego zakresu od 4,8 V do 35 V. Konfiguracje zasilania umożliwiają dwie zworki PWRIN - VIN, jeśli są włożone układ pobiera zasilanie z VIN Arduino.

Wyprowadzenia nakładki sterownika silników

Nakładka działa w oparciu o dwukanałowy sterownik silników L298. Oznacza to, że użytkownik ma możliwość podłączenia dwóch silników, o maksymalnym poborze prądu do 2 A dla każdego z nich. Shield wykorzystuje cztery wyprowadzenia Arduino, może pracować w dwóch trybach PWM i PLL. Wybór trybu umożliwiają zworki w górnej części płytki.

Tryb PWM

Funkcja Kanał A (M1) Kanał B (M2)
Kierunek obrotu

D4 D7
Prędkość obrotowa PWM

D5 D6

Tryb PLL

Funkcja Kanał A (M1) Kanał B (M2)
Blokada silnika (stan niski - silnik zatrzymany) D4 D7
Kierunek obrotu

D5 D6

Szerokość opakowania 6.5 cm
Wysokość opakowania 8 cm
Głębokość opakowania 2.5 cm
Masa opakowania 0.035 kg
