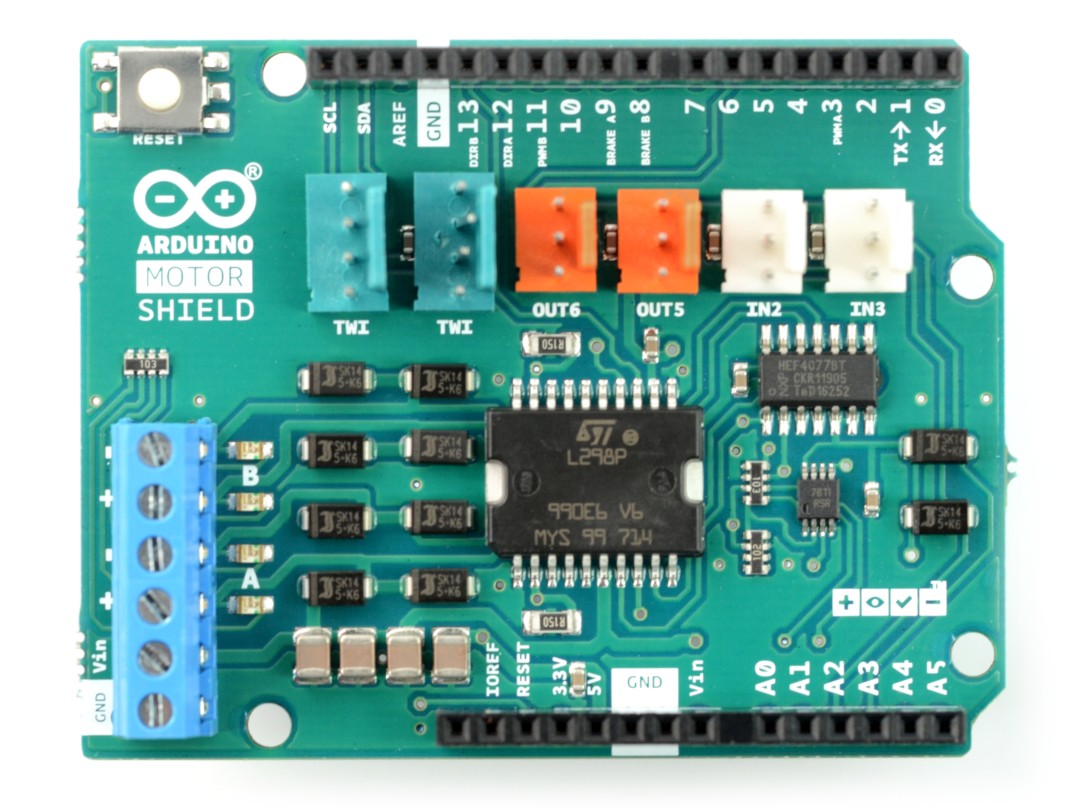

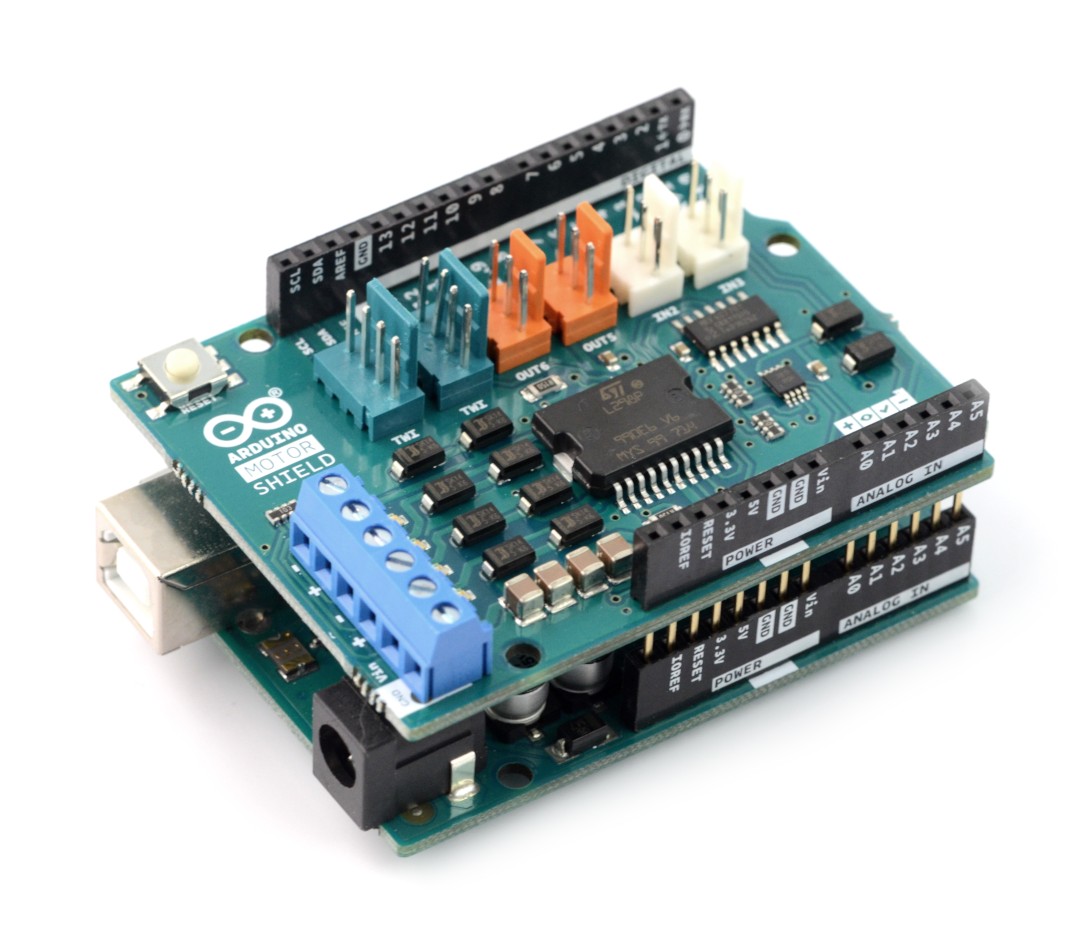

Opis produktu: Arduino Motor Shield Rev3
Moduł daje możliwość sterowania dwoma silnikami prądu stałego (DC) z wykorzystaniem zestawów Arduino. Układ pozwala na regulację kierunku i prędkości obrotowej silników DC o poborze prądu do 2 A. Posiada także możliwość szybkiego zatrzymania oraz pomiaru natężenia prądu, jaki pobierają podłączone silniki.
Zasilanie nakładki
Aby nie uszkodzić portu komputera oraz modułu Arduino poprzez pobór stosunkowo dużego prądu przez silniki, linia zasilania z USB została odseparowana od zasilania samych silników. Producent zaleca podłączenie zewnętrznego źródła zasilania. Do tego celu mogą służyć zasilacz DC lub dowolny akumulator. Użytkownik może także zasilać osobno moduł Arduino i nakładkę Motor Shield. W tym celu należy rozłączyć zworkę Vin Connect, znajdującą się na odwrocie płytki. Jest to wskazane w przypadku napięcia zasilana wyższego niż 12 V.
Zworka zasilania nakładki Motor Shield. Domyślnie złączona (po lewej). Aby odseparować zasilanie, należy połączenie przerwać (zgodnie z czerwoną linią na rysunku po prawej).
Wejścia/Wejścia sterownika silników
Nakładka działa w oparciu o dwukanałowy sterownik silników L298. Oznacza to, że użytkownik ma możliwość podłączenia dwóch silników, o maksymalnym poborze prądu do 2A dla każdego. Shield wykorzystuje 8 wyprowadzeń Arduino:
| Funkcja | Piny kanału A | Piny kanału B |
|---|---|---|
| Kierunek | D12 | D13 |
| PWM | D3 | D11 |
| Hamowanie | D9 | D8 |
| Pomiar prądu |
A0 |
A1 |
Jeśli funkcja hamownia lub pomiaru prądu nie będzie wykorzystywana, można wyprowadzenia D9, D8, A0 i A1 w dalszym ciągu używać jako wyjścia/wejścia ogólnego przeznaczenia. W tym celu należy przerwać zworki znajdujące się od spodu nakładki Motor Shield:
- BRAKE A - rozłączenie wyłącza opcję hamowania silnika podłączonego do kanału A, natomiast uwalnia pin D9
- BRAKE B - rozłączenie wyłącza opcję hamowania silnika podłączonego do kanału B, natomiast uwalnia pin D11
- SNS 0 - rozłączenie wyłącza opcję pomiaru prądu dla silnika podłączonego do kanału A, natomiast uwalnia pin A0
- SNS 1 - rozłączenie wyłącza opcję pomiaru prądu dla silnika podłączonego do kanału B, natomiast uwalnia pin A1
Zworki domyślnie połączone. Hamowanie i pomiar prądu możliwe.
Aby wyłączyć opcję hamowania i pomiaru prądu i używać wyprowadzeń jako ogólne wejścia/wyjścia należy przerwać połączenia zgodnie z czerwona linią na powyższym rysunku.
Podłączenie silników
Silniki należy podłączyć do złącza typu ARK znajdującego się w lewej, dolnej części nakładki. Konektory są bardzo praktyczne, pozwalają na montaż dowolnego przewodu poprzez przykręcenie go śrubką przy pomocy wkrętaka. To w jaki sposób podłączymy wyprowadzenia silnika, decyduje o tym w którą stronę będzie się on kręcił przy odpowiednim sterowaniu.
Specyfikacja Arduino Motor Shield
- Napięcie zasilania: 5 V do 12 V
- Sterownik: L298P
- Liczba obsługiwanych silników: 2
- Maksymalny prąd na kanał: 2 A
- Możliwość pomiaru natężenia prądu
