Opis produktu: Big StarterKit dla Arduino - zestaw startowy 47 pozycji
Prosty język programowania i przyjazne środowisko Arduino sprawiły, że płytki stały się bardzo popularne na całym świecie. W tym zestawie znajduje się ponad 45 kompatybilnych elementów, które umożliwiają stworzenie wielu edukacyjnych praktycznych projektów na bazie Arduino.
|
Zestaw nie zawiera płytki bazowej Arduino, można je nabyć osobno. Dzięki takiemu rozwiązaniu użytkownik sam decyduje, którą wersję wybrać. Najpopularniejsze z nich to: |
||

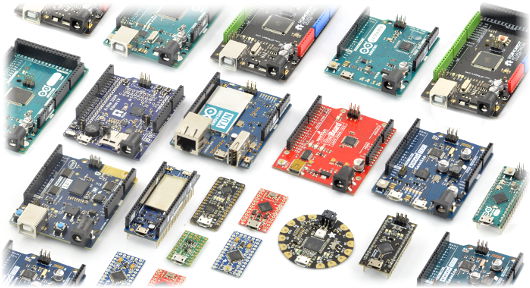

Dobierz swoją płytkę Arduino do zestawu startowego!
Duża płytka stykowa oraz przewody połączeniowe umożliwiają tworzenie obwodów. Przyciski wraz z diodami LED oraz czytelnym wyświetlaczem LCD pozwalają stworzyć interfejs użytkownika. W zestawie znajdują się także rozmaite czujniki oraz silniki z kołami i sterownikiem, które pozwalają na stworzenie prostego robota. Dzięki przekaźnikowi użytkownik może sterować urządzeniami o wyższym poborze mocy, np. paskiem LED.

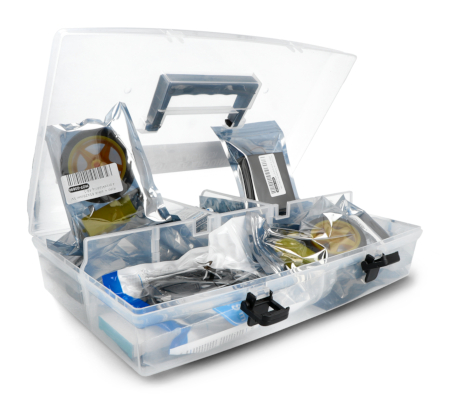

Zestaw dostarczany jest w organizerze, który ułatwia przenoszenie elementów.
W skład zestawu wchodzą:
| L.p. | Zdjęcie | Opis |
|---|---|---|
| 1 |  |
Płytka stykowa 830 pól - duża płytka z osobnymi liniami zasilania umożliwiająca tworzenie układów. |
| 2 |  |
Zestaw rezystorów (200 szt.) - po 20 szt. najpopularniejszych wartości, umożliwiających np. podłączenie diod LED. |
| 3 |  |
Zestaw diod LED 5 mm 10 szt. z rezystorami - W skład zestawu wchodzą: 10 szt. rezystorów 1,2 kΩ oraz po 3 szt. zielonych, czerwonych i żółtych diod oraz 1 dioda niebieska. |
| 4 |  |
Dioda RGB wspólna anoda- LED z czterema wyprowadzeniami potrafiąca świecić we wszystkich kolorach. |
| 5 |  |

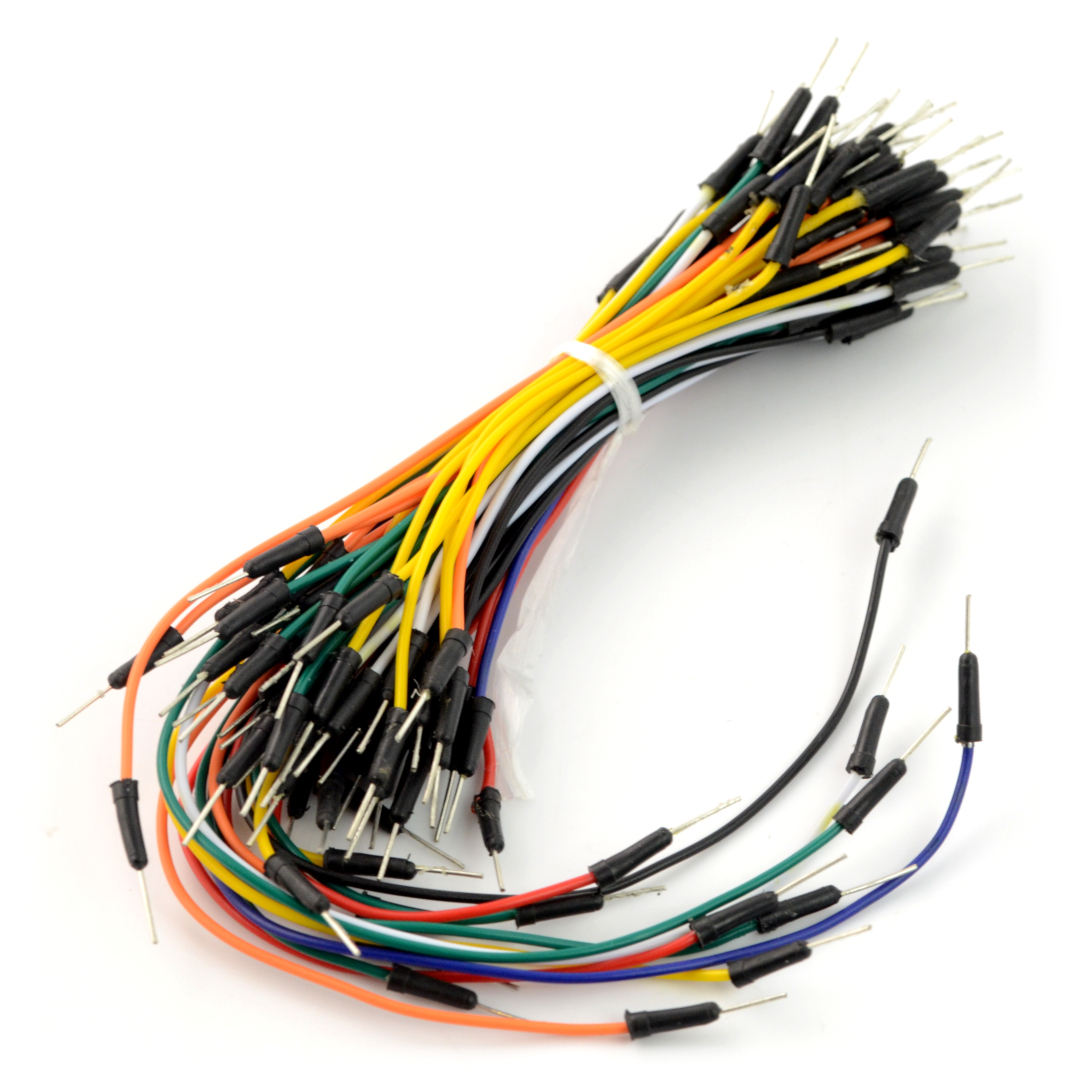

Przewody połączeniowe 65 szt. męsko - męskie - umożliwiają tworzenie połączeń na płytce stykowej oraz pomiędzy płytką i Arduino. |
| 6 |  |
Przewody połączeniowe męsko-żeńskie - 20 szt - umożliwiają tworzenie połączeń. |
| 7 | |
Przewody połączeniowe żeńsko-żeńskie - 20 szt - umożliwiają tworzenie połączeń. |
| 8 |  |

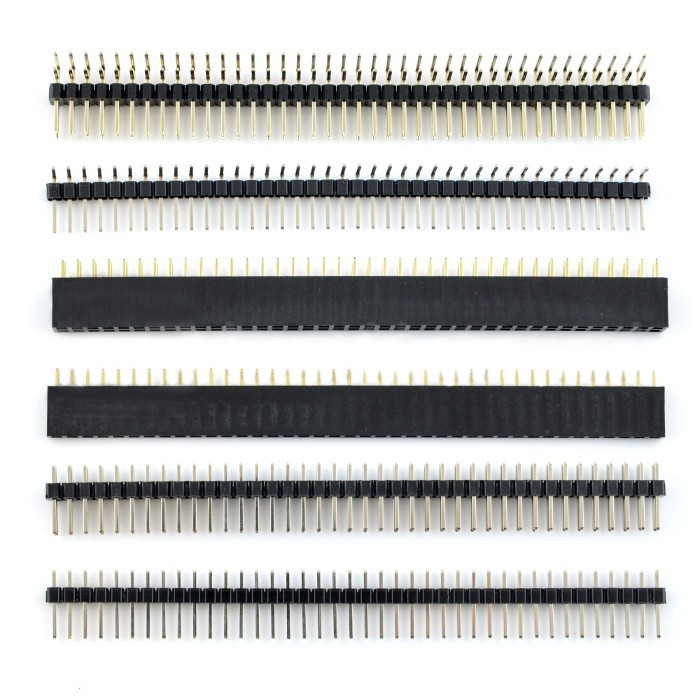

Zestaw goldpin raster 2,54mm - zawiera popularne złącza goldpin raster 2,54 mm: listwę męską prostą 1x40 i 2x40, listwę męską kątową 1x40 i 2x40, listwę żeńską 1x40 i 2x40. |
| 9 |  |
Koszyk na 4 baterie typu AA (R6) z pokrywą i włącznikiem. |
| 10 |  |
Cztery baterie AA - popularne duże paluszki. |
| 11 |  |
Przyciski typu tact-switch - 5 szt. - proste przyciski ze złączami dopasowanymi do płytki stykowej, która znajduje się w zestawie. |
| 12 |  |
Dioda prostownicza 1N4007 1 A / 1000 V - maksymalne napięcie pracy 1000 V, prąd do 1 A. W komplecie znajduje się 10 szt. |
| 13 |  |
Potencjometr obrotowy 10 kΩ liniowy - podobnie jak przyciski, podłączony do wyprowadzeń analogowych może służyć jako element interfejsu użytkownika - proste pokrętło. |
| 14 |  |
Moduł zasilający do płytek stykowych MB102- 3,3 V / 5 V - pozwala na podłączenie zasilania 5 V lub 3,3 V przy pomocy zasilacza sieciowego. Posiada diodę LED sygnalizującą załączenie zasilania. |
| 15 |  |
Przetwornica step-down LM2596 3,2 V - 35 V / 3 A - może posłużyć jako zasilacz - napięcie wyjściowe jest regulowane za pomocą potencjometru w zakresie od 3,2 V do 35 V. Napięcie wejściowe wynosi od 3,2 V do 40 V. |
| 16 |  |
Czujnik wilgotności gleby - służy do wyznaczania poziomu wilgotności gleby. Posiada wyjście cyfrowe oraz analogowe, co czyni go kompatybilnym z Arduino. |
| 17 |  |
Czujnik ruchu PIR HC-SR501 - pozwala na wykrywanie ruchu. Wykorzystywany jest do detekcji obiektów w pomieszczeniach w systemach alarmowych i oświetleniowych. |
| 18 |  |
Czujnik odległości - ultradźwiękowy HC-SR04 działający w zakresie od 2 cm do 200 cm. Wyjściem jest sygnał, którego czas trwania jest proporcjonalny do mierzonej odległości. |
| 19 |  |
Czujnik temperatury i wilgotności DHT11 - moduł + przewody - wyposażony w interfejs cyfrowy. Zakres pomiarowy: temperatura 0-50 °C, wilgotność 20-90 %RH. |
| 20 |  |
Czujnik temperatury cyfrowy DS18B20 - popularny, prosty w obsłudze termometr, podłączany poprzez magistralę 1-wire. |
| 21 | |
Czujnik temperatury analogowy LM35 - popularny, prosty w obsłudze termometr, podłączany do wejść analogowych Arduino. |
| 22 |  |
Wyłącznik krańcowy z dźwignią - prosty czujnik zwarciowy. |
| 23 |  |
Moduł przekaźnika z izolacją optoelektroniczną - wyposażony w przekaźnik SRD-05 z cewką 5 V i optyczną izolacją. Pozwala na sterowanie elementami wykonawczymi przy pomocy pinów Arduino. |
| 24 |  |
Moduł sieciowy Ethernet ENC28J60 - pozwala na połączenie Arduino z siecią Ethernet poprzez interfejs SPI. |
| 25 |  |
Moduł czytnika kart SD - karty SD pracują z napięciem 3,3 V, należy zastosować konwerter napięć, który znajduje się w tym zestawie. |
| 26 |  |
Moduł z buzzerem aktywnym z generatorem - umożliwia tworzenie sygnałów dźwiękowych przy pomocy stałego sygnału napięciowego. |
| 27 |  |
Moduł WiFi ESP-01 ESP8266 - 3 GPIO, 0,5MB - pozwala połączyć Arduino z domową siecią WiFi. |
| 28 |  |
Moduł radiowy 4-kanały 315 MHz + pilot - przyciśnięcie klawisza powoduje zamianę stanu logicznego na wyprowadzeniach odbiornika. |
| 29 |  |
Moduł Bluetooth HC-05 v2 - komunikuje się poprzez interfejs szeregowy UART (piny RX, TX), wspiera komendy AT. Pracują z napięciem 3,3 V, dlatego teżnależy zastosować konwerter napięć, który znajduje się w tym zestawie. |
| 30 |  |
Klawiatura numeryczna - membranowa, samoprzylepna, wyposażona w 12 klawiszy. |
| 31 |  |
Fotorezystor - czujnik umożliwiający pomiar natężenia padającego światła, pozwoli np. wykryć czy w pomieszczeniu jest ciemno czy jasno. |
| 32 |  |
Kondensator ceramiczny - 100nF/50V THT - 10 szt. |
| 33 |  |
Kondensator elektrolityczny 100uF/35V 6x12mm 105C THT - 10 szt. |
| 34 |  |
Tranzystor NPN BC547 (5 szt.) - układy półprzewodnikowe pozwalające m.in. sterować elementami, które pobierają większy prąd niż może dostarczyć pojedynczy pin mikrokontrolera. |
| 35 |  |
Mosfet typu N IRL540N THT - tranzystor unipolarny o dużym prądzie drenu pozwala sterować urządzeniami o większym poborze mocy. |
| 36 |  |
Wyświetlacz LCD 16x2 z niebieskim lub zielonym podświetlaniem - popularny wyświetlacz alfanumeryczny z dostępną biblioteką dla Arduino z przylutowanymi złączami goldpin. |
| 37 |  |
Konwerter I2C do popularnego wyświetlacza ze sterownikiem HD44780 np. 2x16 znaków. Dzięki temu układowi do podłączenia ekranu wystarczą dwie linie danych oraz zasilanie 5 V i masa. |
| 38 |  |
Konwerter napięć - dwukierunkowy, 4-kanałowy - pozwala na komunikację pomiędzy systemami wykorzystującymi najpopularniejsze poziomy napięć: 5 V i 3,3 V oraz 1,8 V i 2,8 V. Pracuje w obu kierunkach jednocześnie. |
| 39 |  |
Rejestr przesuwny - umożliwia np. sterowanie większą ilością diod oszczędzając przy tym wyprowadzenia cyfrowe Arduino. |
| 40 | |
Ekspander PCF8574 - pozwala zwiększyć liczbę wyprowadzeń Arduino |
| 41 |  |
Serwomechanizm modelarski typu micro - sterowany sygnałem PWM z płytki Arduino. |
| 42 |  |
Koło z silnikiem - 2 kpl. - o średnicy opony 65 mm i szerokości 26 mm. Obraca się z prędkością do ok. 80 obr/min, moment obrotowy wynosi 0,5 kg*cm. Zasilany jest napięciem 5 V, pobiera średnio 180 mA prądu. |
| 43 |  |
DRV8835 - dwukanałowy sterownik silników - Ciągły prąd na kanał 1,2 A (chwilowy do 1,5 A). Zasilanie od 2,0 do 11 V. Znajdujące się w zestawie złącza należy wlutować samodzielnie. |
| 44 |  |
Zasilacz impulsowy 12 V - stabilizowany zasilacz sieciowy może być stosowany do zasilania płytki Arduino. Przed podłączeniem sprawdź czy Twoja płytka Arduino może być zasilana napięciem 12 V! |
| 45 |  |
Przewód USB A-B dł. 1 m - służący do połączenia Arduino z komputerem. |
| 46 |  |
Organizer ułatwiający przenoszenie zestawu. |
Big StarterKit dla Arduino – zestaw startowy 47 pozycji
Big StarterKit to zgodny z Arduino zestaw składający się z 47 pozycji. Jego zadaniem jest umożliwienie tworzenia interesujących układów elektronicznych w popularnym środowisku Arduino. Zestaw startowy Big StarterKitb jest pakietem bardzo rozbudowanym, dającym użytkownikom wiele możliwości.
Pakiet opiera się na tworzeniu w środowisku Arduino, które wyróżnia się łatwym do opanowania językiem. Dzięki temu do idealny zestaw zarówno dla początkujących, jak i osób posiadających wiedzę na temat układów elektronicznych.
Pozostałe informacje o Big StarterKit
Big StarterKit dla Arduino zbudowany został z 47 pozycji przeznaczonych do tworzenia obwodów. Do zestawu dobrać można wersję płytki bazowej Arduino według własnego uznania (np. Arduino Uno, Leonardo, Mega ADK itp.). Zestaw bazuje na płytce stykowej wyposażonej w 830 pól, z której pomocą stworzyć można prostego robota.
Wśród innych elementów elektronicznych znajdziemy zestaw rezystorów, liczne diody LED w kilku kolorach, zestaw przewodów potrzebnych do łączenia układów, zestaw goldpin raster, czujniki umożliwiające pobieranie danych z otoczenia oraz wiele innych.
