Opis produktu: Arduino Portenta Proto Kit ME - Motion Environment - zestaw prototypowy - AKX00073
Portenta Proto Kit VE to zestaw skierowany do inżynierów i deweloperów, którzy potrzebują solidnej platformy do testowania wizji maszynowej i monitoringu środowiskowego. W jego skład wchodzi Portenta H7 z dwurdzeniowym procesorem ARM Cortex M7 i M4, Nicla Vision z wbudowaną kamerą oraz zestaw czujników do zbierania danych o ruchu i otoczeniu. Moduł 4G GNSS zapewnia łączność z chmurą, umożliwiając analizę i zdalne zarządzanie danymi. Zestaw ten sprawdzi się w aplikacjach takich jak rozpoznawanie obiektów, liczenie osób, analiza jakości powietrza czy automatyzacja przemysłowa. Dzięki modułowej budowie oraz wsparciu dla platformy Arduino Cloud, można szybko przejść od prototypu do finalnego produktu.
Arduino Portenta Proto Kit ME - Motion Environment - zestaw prototypowy - AKX00073.
Arduino Portenta Proto Kit VE to kompleksowy zestaw do testowania wizji maszynowej i monitoringu środowiskowego.Główne cechy zestawu
- Wizja maszynowa i analiza środowiska - Nicla Vision z kamerą umożliwia rozpoznawanie obiektów i liczenie osób
- Potężna moc obliczeniowa - dwurdzeniowy procesor ARM Cortex M7 (480 MHz) + M4 (240 MHz) w Portenta H7
- Łączność i rozszerzenia - obsługa Ethernet, USB typu A, microSD, mPCIe, CAN i 4G LTE GNSS
- Inteligentne czujniki - moduły do pomiaru ruchu, temperatury, wilgotności i jakości powietrza
- Integracja z chmurą - Arduino Cloud umożliwia zdalne zbieranie i analizę danych w czasie rzeczywistym
- Modularność i kompatybilność - łatwa rozbudowa za pomocą Proto Shield i Qwiic
- Obsługa wielu interfejsów - UART, I2C, SPI, PWM, wyjścia cyfrowe i analogowe
- Łatwe programowanie - wsparcie dla Arduino IDE, Arduino CLI i Cloud Editor
Kompatybilność i programowanie
Zestaw Portenta Proto Kit VE jest kompatybilny z ekosystemem Arduino Pro, obsługując Arduino IDE, Arduino CLI i Cloud Editor. Działa z bibliotekami takimi jak Arduino BLE, WiFi, Modulino i BHY2, ułatwiając integrację czujników i komunikację bezprzewodową. Wbudowane interfejsy WiFi, Bluetooth i 4G LTE pozwalają na komunikację w czasie rzeczywistym, co czyni ten zestaw idealnym narzędziem do IoT i rozwiązań AI.
Sercem zestawu jest wszechstronna i wydajna płyta mikrokontrolera Portenta H7.

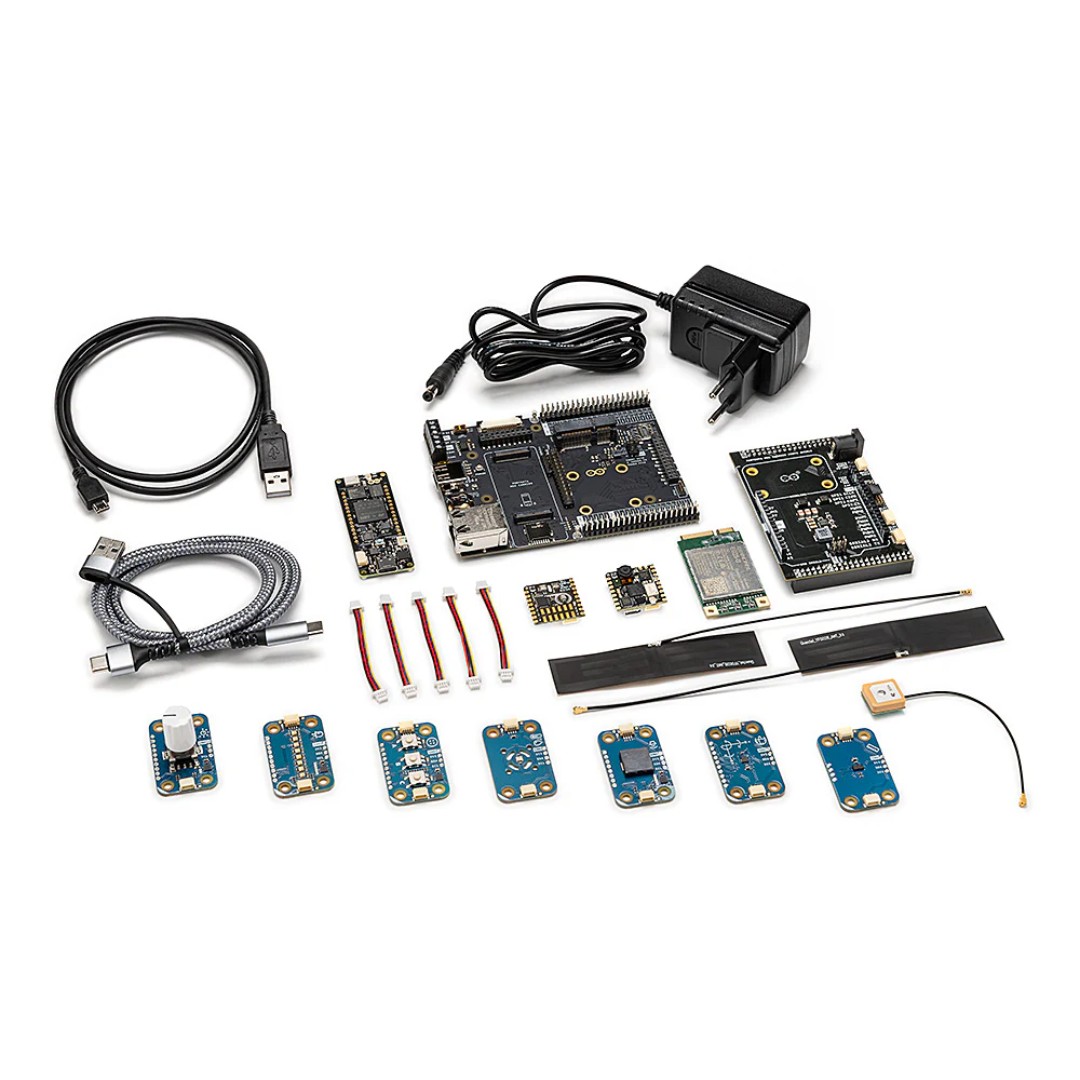

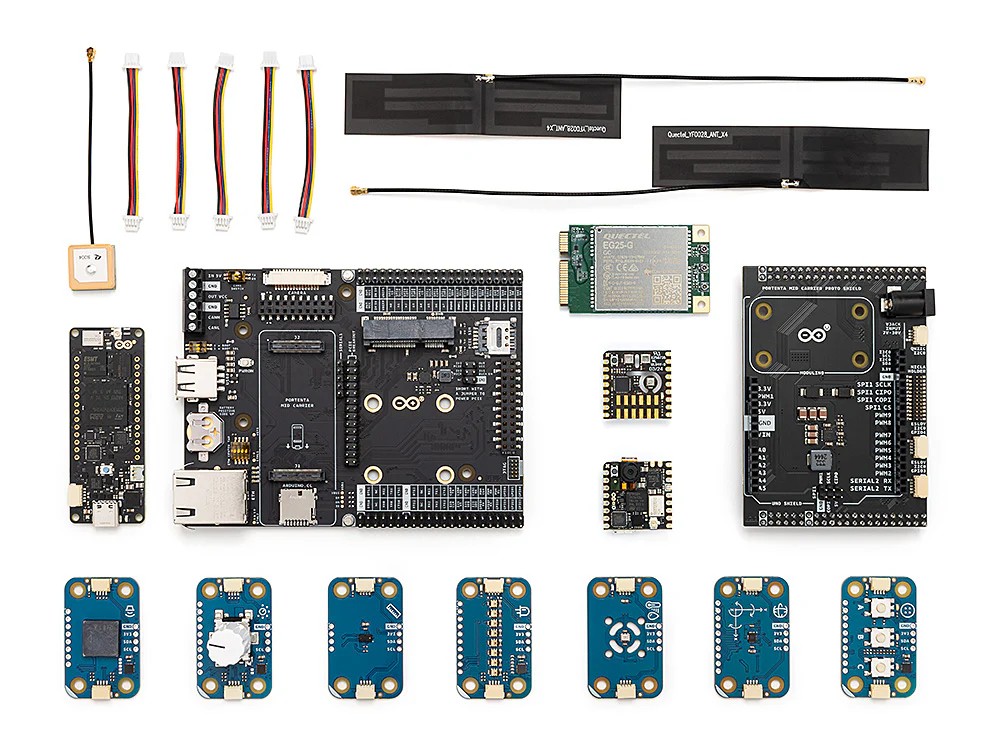

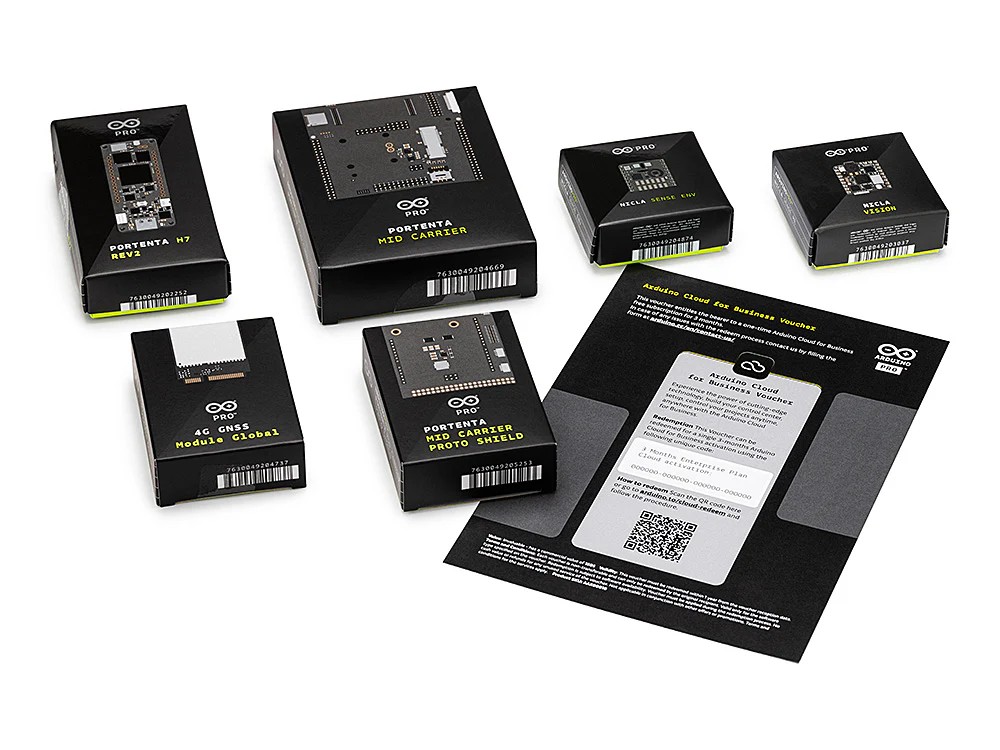

Elementy wchodzące w skład zestawu.
Elementy zestawu i ich funkcje
- Portenta H7 - wydajna płyta mikrokontrolera z dwurdzeniowym procesorem ARM Cortex M7 (480 MHz) i Cortex M4 (240 MHz), umożliwiająca jednoczesne przetwarzanie zadań w czasie rzeczywistym i aplikacji wysokopoziomowych
- Nicla Vision - kompaktowa płytka z wbudowaną kamerą i dodatkowymi czujnikami, zaprojektowana do rozpoznawania obiektów, liczenia osób oraz analizy otoczenia
- Portenta Mid Carrier - moduł rozszerzeń zapewniający obsługę Ethernet, mini PCIe, złączy do kamer, interfejsu CAN, microSD oraz łączności 4G przez moduł GNSS
- Portenta Mid Carrier Proto Shield - dodatkowa płytka umożliwiająca podłączenie rozszerzeń, w tym modułów Arduino UNO, czujników Qwiic oraz systemu ESLOV
- Modulinos - zestaw czujników i aktuatorów, które można łatwo podłączyć do Mid Carrier Proto Shield, obejmujących enkodery, diody LED, czujniki odległości, ruchu, temperatury i wilgotności
- Arduino Pro 4G GNSS Module - moduł zapewniający globalną łączność 4G LTE oraz funkcje GNSS (GPS), umożliwiający przesyłanie danych, zdalny monitoring i powiadomienia w czasie rzeczywistym
| Specyfikacja techniczna Arduino Portenta H7 | |
|---|---|
| Mikrokontroler | STM32H747XI dual Cortex M7 + M4 32bit ARM MCU |
| Moduł łączności bezprzewodowej | Murata 1DX WiFi 802.11b/g/n 65 Mb/s i Bluetooth 5.1 BR/EDR/LE |
| Układ kryptograficzny | NXP SE0502 |
| Napięcie zasilania (USB/Vin) | 5 V |
| Zasilanie akumulatorowe | Li-Pol 3,7 V, minimalna pojemność 700 mAh (wbudowana ładowarka) |
| Napięcie pracy pinów | 3,3 V |
| Pobór prądu | 2,95 uA w trybie spoczynku |
| Złącze wideo | MIPI DSI host i MIPI D-PHY |
| GPU | Chrom-ART sprzętowy akcelerator graficzny |
| Liczniki | 22 liczniki i układy watchdog |
| UART | 4 porty (2 z możliwością sterowania) |
| Ethernet PHY | 10 / 100 Mb/s (dostępne z płytką Portenta Carrier Board) |
| Slot kart SD | Tak (dostępne z płytką Portenta Carrier Board) |
| Temperatura pracy |
|
| Złącza MKR | Możliwość korzystania z rozszerzeń Arduino MKR |
| Nowe złącza | Dwa 80-pinowe złącza |
| Interfejs kamery | 8-bitowy, do 80 MHz |
| ADC | 3 x ADC z 16-bitową rozdzielczością maksymalną (do 36 kanałów, do 3,6 MSPS) |
| DAC | 2 x 12-bitowy DAC (1 MHz) |
| Port USB typu C | Host / Device, zintegrowany Display Port, USB High/Full Speed / Power Delivery |
