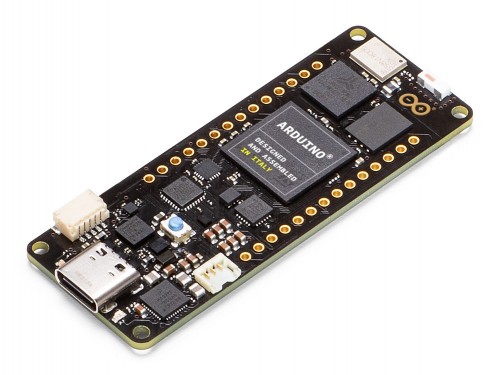

Arduino Portenta H7 - ABX00042
Arduino Portenta H7 - ABX00042
Arduino Portenta H7 - ABX00042
Arduino Portenta H7 - ABX00042 - zdjęcie 1
Arduino Portenta H7 - ABX00042 - zdjęcie 2
Arduino Portenta H7 - ABX00042 - zdjęcie 3

Arduino Portenta H7 - ABX00042

Indeks: ARD-16219 EAN: 7630049202252

Arduino Portenta H7 to przedstawiciel nowej rodziny układów przeznaczonych do zastosowań w przemyśle IoT. Ta wydajna, a jednocześnie energooszczędna płytka dzięki zastosowaniu mikrokontrolera STM32H747 wyposażonego w rdzenie Cortex-M7 oraz Cortex-M4 pozwoli uruchamiać programy napisane w językach Arduino, MicroPython czy JavaScript.

477,00 zł
387,80 zł netto

Dostępny, wysyłka 24h!
(Sprawdź dostępność)
Wysyłka 24h
30 dni na zwrot
Producent: Arduino

Opis produktu: Arduino Portenta H7 - ABX00042

Pierwszy przedstawiciel nowej rodziny układów Arduino przeznaczonych do profesjonalnych zastosowań IoT w przemyśle - Portenta H7 to niewielka, niezwykle wydajna, a przy tym energooszczędna płytka, na pokładzie której zastosowany został mikrokontroler STM32H747 bazujący na technologii ARM Pelion. Układ wyposażony jest w dwa rdzenie: Cortex-M7 i Cortex-M4 taktowane zegarami do 480 MHz oraz do 240 MHz. Dzięki takiej budowie Arduino Portenta H7 jest w stanie wykonywać dwa niezależne od siebie zadania. Arduino poinformowało, że hurtowi odbiorcy będą mogli dostosować parametry płytki.

Arduino Portenta H7Arduino Portenta H7 - płytka do profesjonalnych zastosowań.

Wielozadaniowość i elastyczność

Dzięki wykorzystaniu dwóch równoległych rdzeni, które mogą się pomiędzy sobą komunikować dzięki mechanizmowi Remote Procedure Call, który umożliwia wywoływanie funkcji pomiędzy rdzeniami. Portenta H7 jest w stanie równolegle wykonywać niezależne od siebie zadania. Podczas gdy jeden z rdzeni będzie zajęty obliczaniem skomplikowanego algorytmu, drugi będzie mógł zająć się wykonywaniem zadań niskiego poziomu, np. sterowaniem silnika. Wykorzystując płytkę można w łatwy sposób uruchamiać procesy stworzone przy pomocy oprogramowania TensorFlow™ Lite służącego do uczenia maszynowego i tworzenia sieci neuronowych. Zastosowanie tak zaawansowanej architektury umożliwia niepozornie wyglądającej płytce obsługiwać aplikacje, programy i kody:

  • Arduino (z wykorzystaniem Arm® Mbed™ OS)

  • Mbed™

  • Micropython / Javascript

  • TensorFlow™

Arduino Portenta H7 widok płytki z góryModuł Arduino Portenta H7 - widok z góry.

Akcelerator graficzny i interfejsy

Niewątpliwie ciekawą funkcją jest zastosowanie układu z wbudowanym akceleratorem graficznym. Dzięki GPU mikrokontrolera STM32H747, Portenta H7 ma możliwość podłączenia zewnętrznego monitora, co w połączeniu z płytką rozszerzającą Portenta Carrier pozwala stworzyć z niewielkiej płytki komputer klasy eNUC. GPU posiada również enkoder i dekoder JPEG. Płytka wyposażona jest w łączność Bluetooth 5.1 LE oraz WiFi 65 Mb/s (mogący pracować jako Acces Point, Klient lub oba jednocześnie). Możliwa jest również komunikacja za pomocą standardów LoRa, LTE Cat-M oraz NB-IoT

Arduino Portenta H7 widok złącza 80 pinowegoWidok spodniej części płytki Portenta H7. Widoczne nowe 80-pinowe złącze.

Nowy standard złącz

Portenta H7 to nowy standard złącz. Na spodniej części PCB znajduje się 80 pinowy zestaw złącz. Zapewnia to płytce wszechstronność przy wykorzystaniu w projektach o różnych rozmiarach, potrzebujących mniejszej lub większej ilości złącz. Dodatkowym atutem Portenty H7 jest kompatybilność z serią MKR, zarówno pod względem wyprowadzeń jak i rozmiarów płytki. Nowe Arduino wyposażone jest w port USB typu C ze zintegrowanym DisplayPortem.

Opis złącz płytki Arduino Portenta H7

Opis złącz płytki Arduino Portenta H7.

Specyfikacja płytki Arduino Portenta H7

 ParametrZakres
Mikrokontroler STM32H747XI dual Cortex®-M7+M4 32bit Arm® MCU
Moduł łączności bezprzewodowej Murata 1DX WiFi 802.11b/g/n 65 Mb/s i Bluetooth 5.1 BR/EDR/LE
Układ kryptograficzny NXP SE0502
Napięcie zasilania (USB/Vin) 5 V
Zasilanie akumulatorowe Li-Pol 3,7 V, minimalna pojemność 700 mAh (wbudowana ładowarka)
Napięcie pracy pinów 3,3 V
Pobór prądu 2,95 uA w trybie spoczynku
Złącze wideo MIPI DSI host i MIPI D-PHY
GPU CHrom-ART sprzętowy akcelerator graficzny™
Liczniki 22 liczniki i układy watchdog
UART 4 porty (2 z możliwością sterowania)
Ethernet PHY 10 / 100 Mb/s (dostępne z płytką Portenta Carrier Board)
Slot kart SD Tak (dostępne z płytką Portenta Carrier Board)
Temperatura pracy
  • od -40°C do +85°C (wersja bez układów WiFi/Bt)
  • od -10°C do +55°C (wersja z układami WiFi/Bt)
Złącza MKR Możliwość korzystania z rozszerzeń Arduino MKR
Nowe złącza Dwa 80-pinowe złącza
Interfejs kamery 8-bitowy, do 80 MHz
ADC 3 x ADC z 16-bitową rozdzielczością maksymalną (do 36 kanałów, do 3,6 MSPS)
DAC 2 x 12-bitowy DAC (1 MHz)
Port USB typu C Host / Device, zintegrowany Display Port, USB High/Full Speed / Power Delivery



Napięcie zasil. od 5.0 V
Napięcie zasil. do 5.0 V
Napięcie wyjściowe nominalne 3.3 V
UC - Mikrokontroler STM32H747XI
UC - Rdzeń Cortex M7+M4
UC - Pamięć Flash 16 MB
UC - Ilość rdzeni 2. Dual Core
UC - Taktowanie 240 + 480 MHz
UC - Przetwornik AC Tak
UC - Przetwornik CA Tak
UC - Moduł WiFi Tak
UC - Interfejs USB USB C
UC - Bluetooth Tak
