Opis produktu: Arduino Portenta Proto Kit ME - Motion Environment - zestaw prototypowy - AKX00073
Arduino Portenta Proto Kit ME to kompleksowy zestaw dla inżynierów i twórców, którzy chcą szybko prototypować rozwiązania z zakresu IoT, automatyki, predykcyjnej konserwacji i inteligentnego monitoringu. Główny element zestawu stanowi Portenta H7, wyposażony w dwurdzeniowy procesor ARM Cortex M7 i M4, zdolny do równoczesnego wykonywania obliczeń w czasie rzeczywistym. Moduł Nicla Sense ME dostarcza precyzyjnych danych środowiskowych (temperatura, wilgotność, ciśnienie, jakość powietrza) oraz mierzy ruch (IMU). Portenta Mid Carrier rozbudowuje zestaw o interfejsy Ethernet, mPCIe, CAN, USB i 4G LTE GNSS. Dzięki integracji z Arduino Cloud oraz szerokiej gamie modułowych czujników Modulino, możesz tworzyć nowoczesne rozwiązania w krótkim czasie. Idealny do zastosowań przemysłowych, transportowych oraz inteligentnych budynków.
Arduino Portenta Proto Kit ME - Motion Environment - zestaw prototypowy - AKX00073.
Arduino Portenta Proto Kit ME to kompleksowy zestaw do prototypowania aplikacji skupionych na monitorowaniu środowiska i wykrywaniu ruchu.
Główne cechy zestawu
- Zaawansowany mikrokontroler - Portenta H7 z dwurdzeniowym procesorem ARM Cortex-M7 (480 MHz) i M4 (240 MHz)
- Rozszerzona łączność - Ethernet, USB typu C, CAN, 4G LTE GNSS oraz obsługa WiFi / Bluetooth
- Czujniki środowiskowe i ruchu - Nicla Sense ME mierzy temperaturę, wilgotność, ciśnienie, CO2, jakość powietrza i ruch 6DOF
- Modularność i rozszerzalność - obsługa Modulino, Arduino UNO Shields, Qwiic i ESLOV
- Bezproblemowa integracja - kompatybilność z Arduino Cloud dla zdalnego monitorowania i analizy danych
- Przemysłowa jakość - odporność na temperatury od -40°C do 85°C oraz obsługa interfejsów dla aplikacji IoT i przemysłowych
Kompatybilność i programowanie
Zestaw współpracuje z Arduino IDE, Arduino CLI oraz Cloud Editor, umożliwiając kodowanie w językach C/C++, MicroPython oraz JavaScript. Można go łączyć z Arduino Cloud, co pozwala na przechowywanie i analizę danych w czasie rzeczywistym. Obsługiwane są liczne biblioteki, w tym Arduino WiFi, Arduino BLE, Arduino Modulino i Arduino BHY2, ułatwiające integrację z czujnikami i interfejsami.
Sercem zestawu jest wszechstronna i wydajna płyta mikrokontrolera Portenta H7.

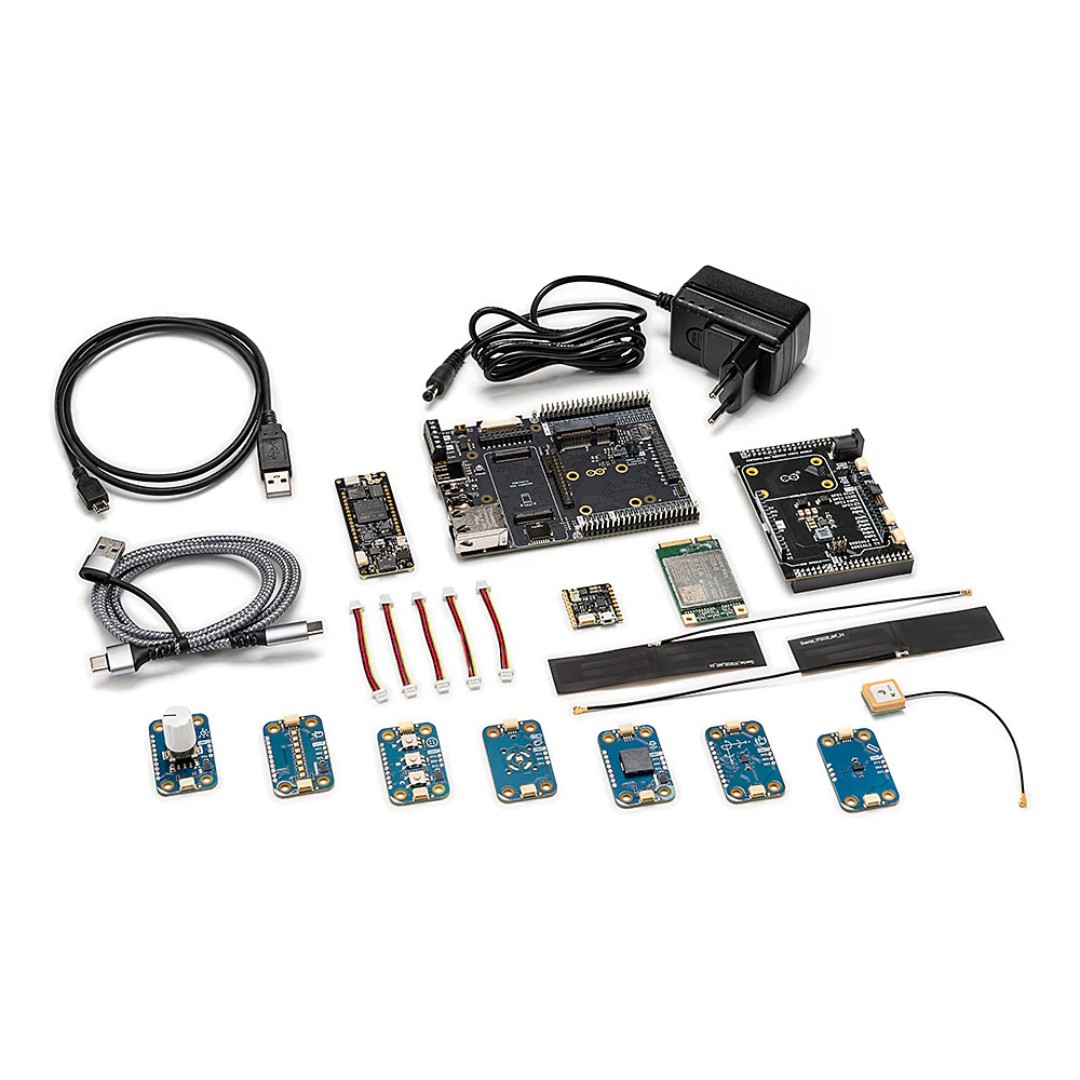

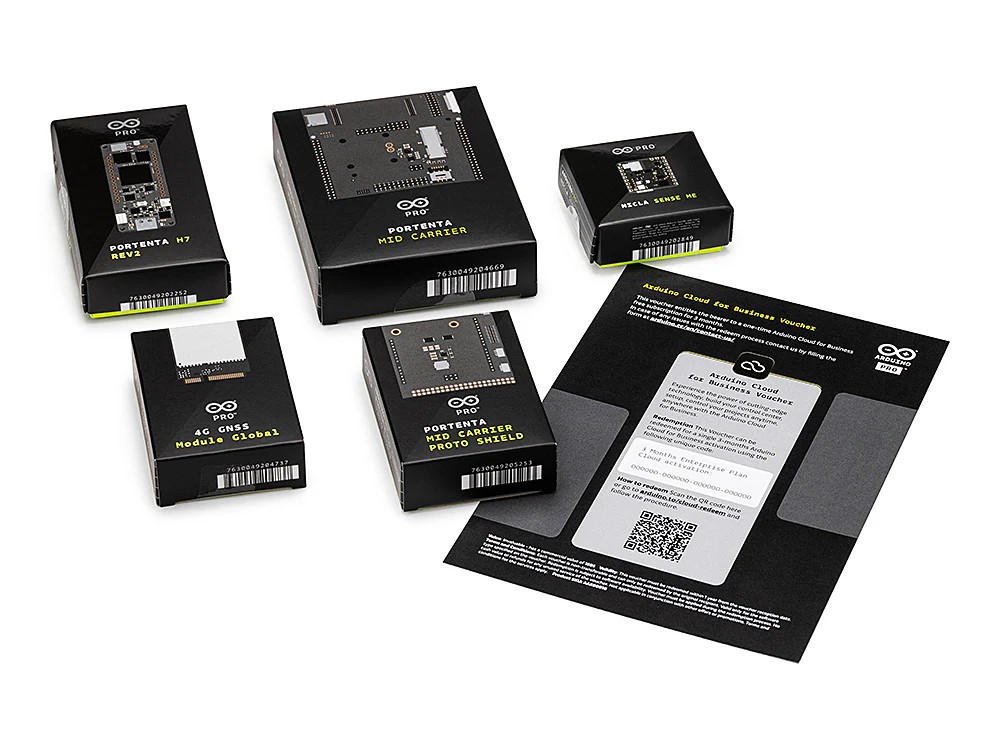

Elementy wchodzące w skład zestawu.

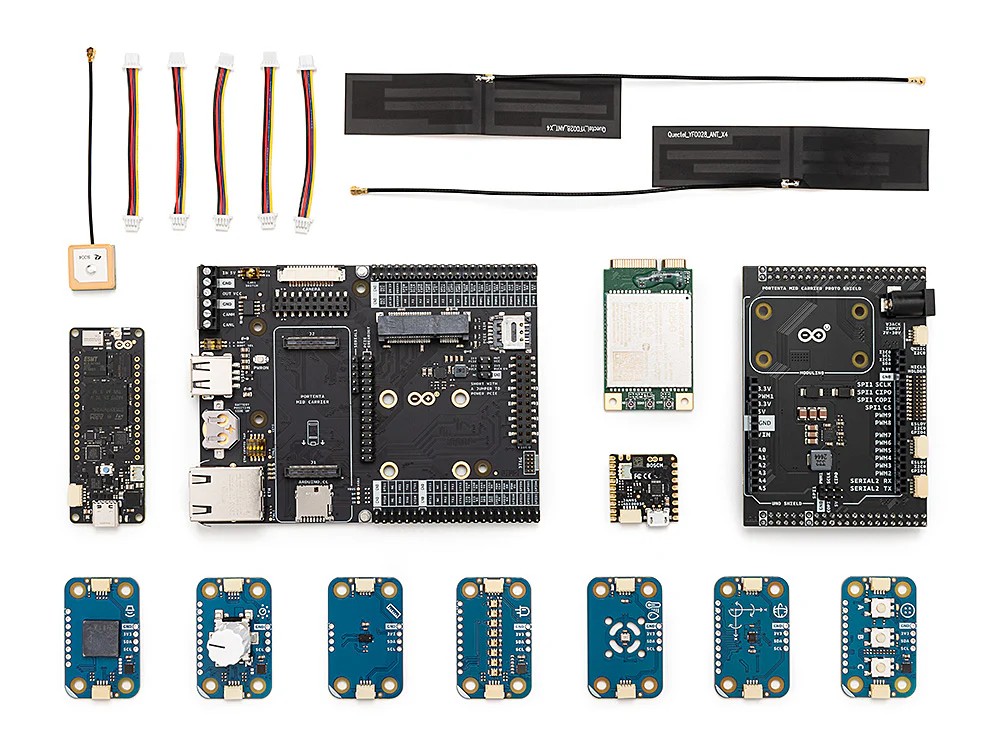

Elementy zestawu i ich funkcje
- Portenta H7 - mikrokontroler z podwójnym rdzeniem, zdolny do obsługi aplikacji AI i sterowania w czasie rzeczywistym
- Nicla Sense ME - moduł czujników mierzący ruch (IMU) oraz warunki środowiskowe (wilgotność, ciśnienie, temperatura, jakość powietrza, CO2)
- Portenta Mid Carrier - rozszerza funkcjonalność o dodatkowe interfejsy, w tym Ethernet, CAN, MicroSD, USB typu A i 4G LTE GNSS
- Modulinos - kompaktowe czujniki i aktuatory, m.in. enkoder, diody LED, czujnik odległości, czujnik ruchu, przyciski, buzzer i czujnik temperatury
- 4G GNSS Module - zapewnia globalną łączność 4G LTE oraz dokładne pozycjonowanie GPS
- Portenta Mid Carrier Proto Shield - ułatwia szybkie prototypowanie, oferując kompatybilność z shieldami Arduino UNO, Qwiic i ESLOV
Zastosowania w praktyce
- Predykcyjna konserwacja - monitorowanie maszyn przemysłowych i przewidywanie awarii na podstawie czujników drgań i temperatury
- Inteligentne budynki - śledzenie jakości powietrza, temperatury i wilgotności w celu optymalizacji zużycia energii
- Monitorowanie logistyki - monitorowanie warunków przewozu towarów, analiza wstrząsów i zmian środowiskowych
- Automatyka przemysłowa - sterowanie systemami produkcyjnymi i zdalna diagnostyka sprzętu
- Testy wytrzymałościowe - tworzenie stanowisk testowych do pomiaru obciążeń i kalibracji sensorów
Kompletny zestaw do analizy ruchu, przetwarzania obrazu i monitorowania środowiska.
| Specyfikacja techniczna Arduino Portenta H7 | |
|---|---|
| Mikrokontroler | STM32H747XI dual Cortex M7 + M4 32bit ARM MCU |
| Moduł łączności bezprzewodowej | Murata 1DX WiFi 802.11b/g/n 65 Mb/s i Bluetooth 5.1 BR/EDR/LE |
| Układ kryptograficzny | NXP SE0502 |
| Napięcie zasilania (USB/Vin) | 5 V |
| Zasilanie akumulatorowe | Li-Pol 3,7 V, minimalna pojemność 700 mAh (wbudowana ładowarka) |
| Napięcie pracy pinów | 3,3 V |
| Pobór prądu | 2,95 uA w trybie spoczynku |
| Złącze wideo | MIPI DSI host i MIPI D-PHY |
| GPU | Chrom-ART sprzętowy akcelerator graficzny |
| Liczniki | 22 liczniki i układy watchdog |
| UART | 4 porty (2 z możliwością sterowania) |
| Ethernet PHY | 10 / 100 Mb/s (dostępne z płytką Portenta Carrier Board) |
| Slot kart SD | Tak (dostępne z płytką Portenta Carrier Board) |
| Temperatura pracy |
|
| Złącza MKR | Możliwość korzystania z rozszerzeń Arduino MKR |
| Nowe złącza | Dwa 80-pinowe złącza |
| Interfejs kamery | 8-bitowy, do 80 MHz |
| ADC | 3 x ADC z 16-bitową rozdzielczością maksymalną (do 36 kanałów, do 3,6 MSPS) |
| DAC | 2 x 12-bitowy DAC (1 MHz) |
| Port USB typu C | Host / Device, zintegrowany Display Port, USB High/Full Speed / Power Delivery |
