Opis produktu: Arduino Portenta Mid Carrier - ASX00055
Portenta Mid Carrier to rozszerzenie do Arduino Portenta, które pozwala zmienić moduł w komputer jednopłytkowy lub konstrukcję umożliwiającą zastosowanie sztucznej inteligencji w wysokowydajnych urządzeniach przemysłowych, tworząc projekty automatyki i robotyki, maksymalizując potencjał prototypowania i łączności. Dzięki możliwości natychmiastowego dostępu do sygnałów wysokiej gęstości poprzez dedykowane złącza, umożliwia szybkie i bezproblemowe prototypowanie. Złącza mini PCIe, dwie linie CAN, Ethernet, microSD, USB oraz złącze kamery, pozwalają na rozbudowę istniejących projektów o nowe opcje łączności i peryferia. Portenta Mid Carrier wspiera szeroki zakres zastosowań, w tym prototypowanie wizji maszynowej przy użyciu kamer MIPI lub Arducam oraz testowanie łączności komórkowej dzięki złączu mini PCIe. Idealnie nadaje się do zastosowań w inteligentnych miastach i budynkach, zdalnym utrzymaniu oraz zarządzaniu flotą. Dzięki dedykowanym pinom debugowania i zasilaniu bateryjnemu RTC, programowanie staje się o wiele prostsze.

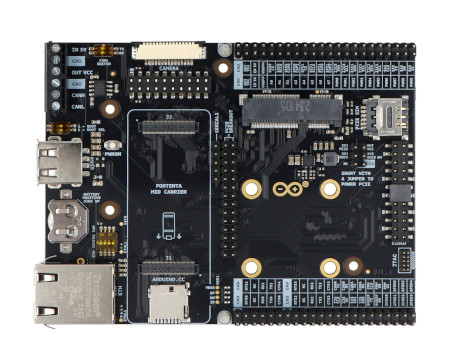

Arduino Portenta Mid Carrier - ASX00055.
Portenta Mid Carrier wymaga do działania jednej z płytek SOM z rodziny Portenta.Cechy szczególne Arduino Portenta Mid Carrier
- Łatwy dostęp do sygnałów wysokiej gęstości: dedykowane złącza pozwalają na szybkie podłączanie i używanie peryferiów.
- Szeroka gama peryferiów: obejmuje mini PCIe, dwie linie CAN, Ethernet, microSD, USB oraz złącza do kamer MIPI i Arducam.
- Debugowanie i zasilanie RTC: wbudowane piny debugowania oraz zasilanie bateryjne RTC ułatwiają proces tworzenia i testowania prototypów.
- Wszechstronność: idealne dla prototypowania aplikacji wizji maszynowej, testowania łączności komórkowej oraz zdalnego monitorowania.
- Złącza i interfejsy: obsługuje szeroką gamę interfejsów, takich jak CAN, SAI, I2S, PDM, GPIO, SPI, I2C, PWM oraz analogowe I/O.
- Zasilanie: opcje zasilania przez złącze terminalowe, USB C na płytce Portenta lub 5 V na złączach.
Rozmieszczenie elementów na płytce
- J1 - J2: Złącza wysokiej gęstości dla płyt Portenta
- J3: Interfejs JTAG
- J4: Złącze śrubowe z wbudowanym transceiverem magistrali CAN (CAN1)
- J5: Gniazdo baterii Li-Pol do RTC
- J8: Złącze Mini PCIe (Peripheral Component Interconnect Express) - (moduły CELL)
- J9: Złącze zasilania Mini PCI Express
- J10: Złącze kamery MIPI - wyłącznie dla Portenta X8
- J11: Złącze ArduCam
- J12: Gniazdo MicroSD
- J13: Złącze USB A żeńskie
- J14 - J15: Złącza breakout
- J16: Złącze Mini PCI Express Breakout
- J17: Podseria złączy Mini PCI Express Breakout
- J18: Złącze Ethernet Gigabit - RJ45
- J19: Złącze GIGA Display Shield (DSI)
- SIM1: Dedykowane złącze SIM PCIe
- SW1: Przełącznik BOOT DIP
- SW2: Przełącznik DIP magistrali CAN - CAN1
- SW3: Przełącznik DIP ETH CENTER TAP
Rozmieszczenie elementów na płytce Portenta Mid Carrier.
Nośnik jest kompatybilny z Portenta X8, Portenta H7 oraz Portenta C33.
Zastosowanie Portenta Mid Carrier
Arduino Portenta Mid Carrier pozwala na szybkie prototypowanie i rozwój rozwiązań opartych na płytach z rodziny Portenta, dzięki łatwemu dostępowi do sygnałów o dużej gęstości i szerokiemu wachlarzowi dostępnych peryferiów. Jest idealny do różnych zastosowań przemysłowych oraz inteligentnych rozwiązań w budynkach.
Przykłady zastosowań:
- Prototypowanie przemysłowych rozwiązań wizji maszynowej z wykorzystaniem kamer MIPI lub Arducam.
- Testowanie łączności komórkowej z mini PCIe dla zastosowań w inteligentnych budynkach.
- Zarządzanie flotą pojazdów i zdalna konserwacja.
- Rozwój systemów sterowania maszynami i automatyzacji produkcji.
- Implementacja systemów monitorowania i zarządzania zasobami miejskimi.
- Tworzenie zaawansowanych rozwiązań IoT i automatyzacji budynków.
Prototypowanie projektów na Portenta
Prototypowanie z Arduino Portenta Mid Carrier to idealne rozwiązanie dla szybkiego i wydajnego rozwoju aplikacji z wykorzystaniem płytek Portenta C33, H7 oraz X8. Dzięki dedykowanym złączom, Mid Carrier umożliwia łatwy dostęp do sygnałów wysokiej gęstości, co pozwala na błyskawiczne dodanie licznych peryferiów, takich jak mini PCIe, dwie linie CAN, Ethernet, microSD, USB oraz kamery. Narzędzie to znacząco upraszcza proces prototypowania, umożliwiając jednocześnie rozwój zaawansowanych rozwiązań, takich jak wizja maszynowa, testowanie łączności komórkowej oraz zdalne monitorowanie. Wbudowane piny debugowania i zasilanie bateryjne RTC dodatkowo wspierają szybkie i bezproblemowe tworzenie prototypów, czyniąc Arduino Portenta Mid Carrier niezastąpionym narzędziem dla inżynierów, deweloperów i zespołów testowych.
Konstrukcja Portenta Mid Carrier umożliwia łatwy montaż preferowanej płytki Protenta.

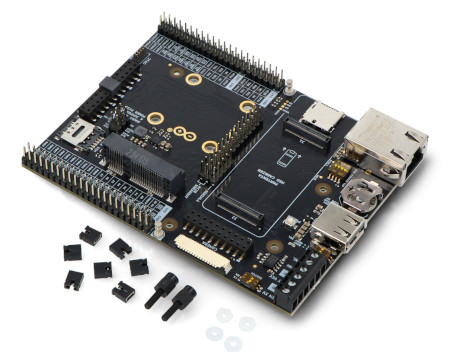

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna Arduino Portenta Mid Carrier
- Złącza wysokiej gęstości kompatybilne z produktami Portenta:
- 1x złącze USB A żeńskie
- 1x złącze Ethernet Gigabit (RJ45)
- 1x CAN z wbudowanym transceiverem
- 1x CAN bez transceivera
- 1x złącze mPCIe
- 1x złącze kamery MIPI
- 1x złącze kamery Arducam
- 1x slot karty microSD
- 1x slot baterii RTC LiPo
- 1x złącze Giga Display Shield
- Debugowanie: wbudowane piny JTAG
- Zasilanie:
- 5 V z listwy śrubowej, zasilające zarówno nośnik jak i podłączoną Portentę
- USB C na Portenta
- 5 V na złączach
- Interfejsy nagłówkowe: CAN, SAI, I2S, PDM, GPIO, SPI, I2C, PWM, analogowe I/O
- Temperatury pracy: od -40°C do 85°C
- Wymiary: 114 x 86,5 mm
