Opis produktu: Seeed Xiao ESP32-C5 - WiFi / Bluetooth / ZigBee / Thread / Matter - Seeedstudio 100010048

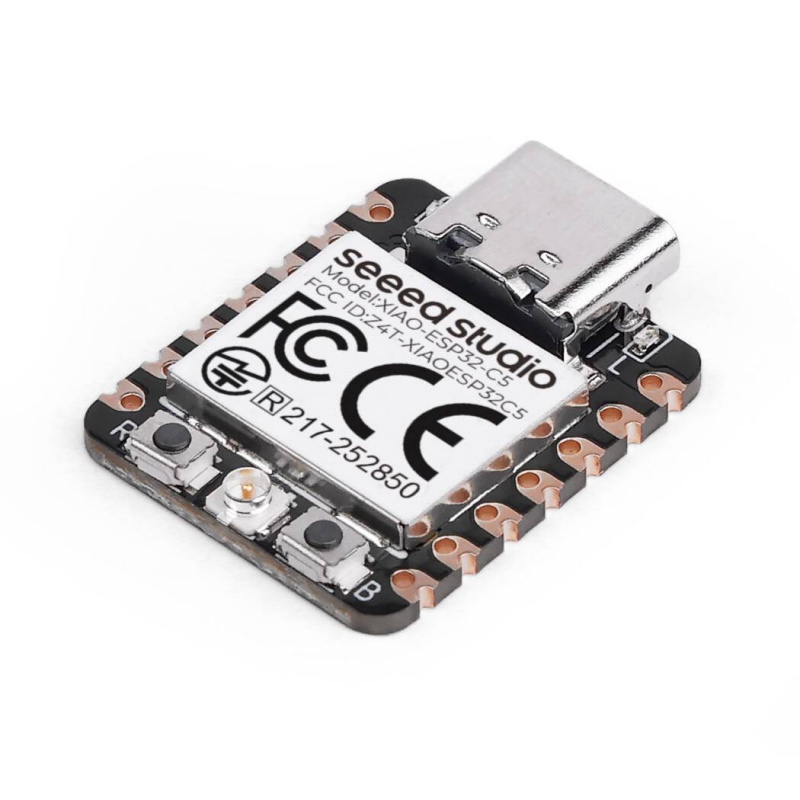

Seeedstudio Xiao ESP32-C5 to niewielka płytka rozwojowa o wymiarach zaledwie 21 x 17,8 mm, bazująca na układzie ESP32-C5HR8 firmy Espressif. Mikrokontroler wykorzystuje wydajny, 32-bitowy rdzeń RISC-V taktowany częstotliwością do 240 MHz oraz dodatkowy energooszczędny rdzeń LP pracujący z częstotliwością do 48 MHz. Moduł obsługuje dwuzakresowe WiFi 6, Bluetooth 5 LE oraz standard IEEE 802.15.4, dzięki czemu umożliwia tworzenie urządzeń zgodnych z Matter, ZigBee, Thread, HomeKit czy MQTT. Na pokładzie znajdują się również 8 MB pamięci Flash, 8 MB PSRAM, układ ładowania akumulatora Li-Ion / Li-Pol, złącze antenowe U.FL oraz bogaty zestaw interfejsów komunikacyjnych. Dzięki klasycznemu formatowi serii Xiao moduł można łatwo integrować z gotowymi płytkami rozszerzeń oraz własnymi projektami.

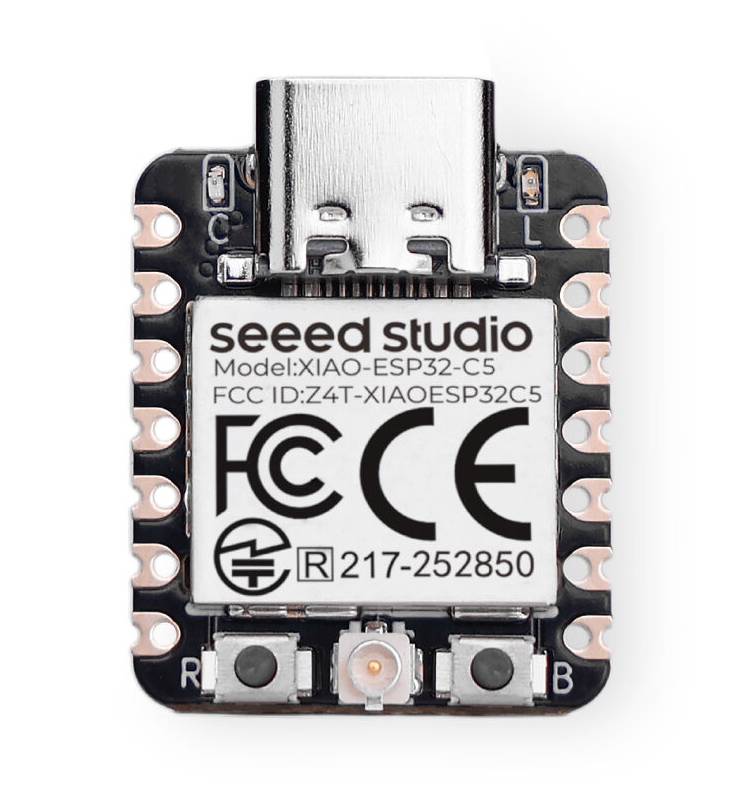

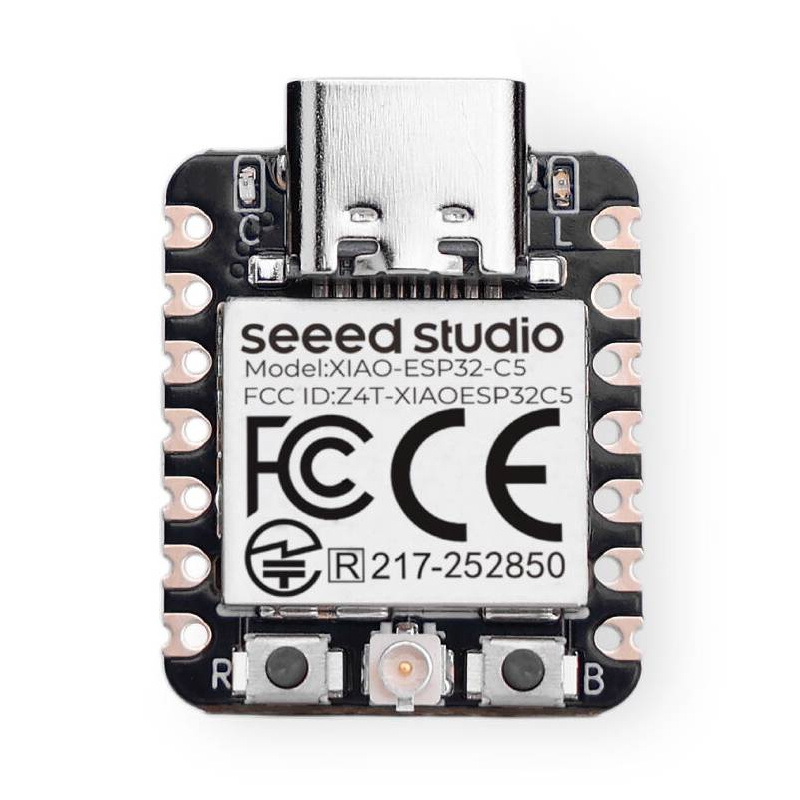

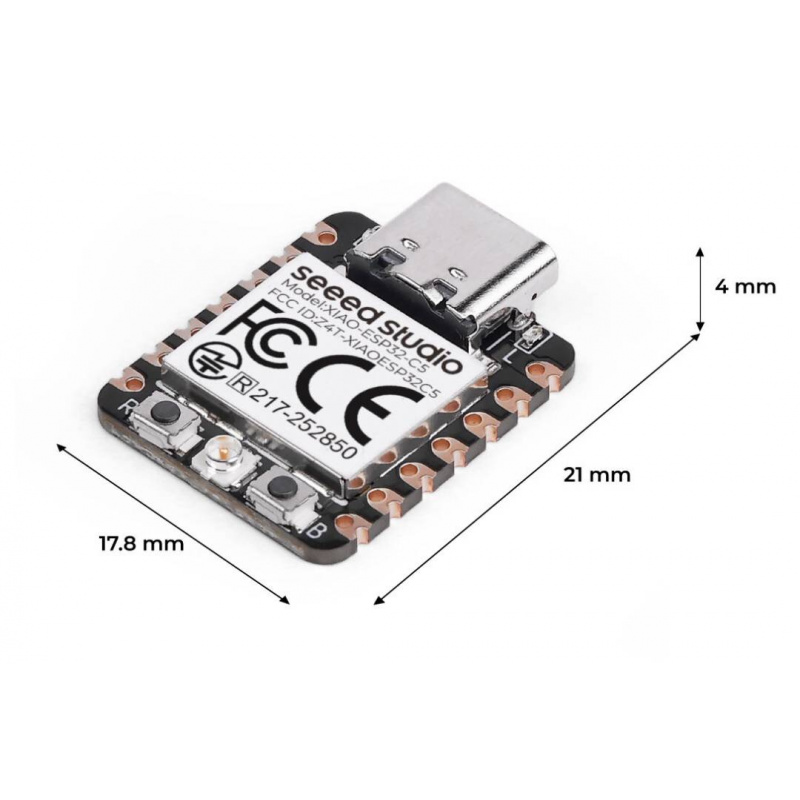

Seeed Xiao ESP32-C5 - WiFi / Bluetooth / ZigBee / Thread / Matter - Seeedstudio 100010048.
Xiao ESP32-C5 może być zasilany akumulatorem litowym o napięciu 3,7 V.
Główne cechy modułu Xiao ESP32-C5
- Procesor RISC-V: wydajny 32-bitowy rdzeń główny pracujący z częstotliwością do 240 MHz oraz energooszczędny rdzeń LP do 48 MHz
- Dwuzakresowe WiFi 6: obsługa pasm 2,4 GHz i 5 GHz zapewniająca stabilną komunikację oraz większą odporność na zakłócenia
- Bluetooth 5 LE, ZigBee i Thread: szeroki zestaw standardów łączności dla projektów IoT i Smart Home
- Obsługa Matter, HomeKit i MQTT: łatwiejsza integracja z popularnymi ekosystemami inteligentnego domu
- 8 MB Flash i 8 MB PSRAM: duża ilość pamięci do obsługi bardziej rozbudowanych aplikacji
- Wbudowane zabezpieczenia: Secure Boot, szyfrowanie pamięci Flash i sprzętowe akceleratory kryptograficzne
- Zasilanie akumulatorowe: obsługa akumulatora 3,7 V oraz tryb Deep Sleep z poborem prądu od 15 µA
- Kompaktowe wymiary: płytka ma tylko 21 x 17,8 mm, dzięki czemu nadaje się do miniaturowych urządzeń
- Kompatybilność z ekosystemem Xiao: możliwość współpracy z licznymi płytkami rozszerzeń
Wyprowadzenia Xiao ESP32-C5 i interfejsy komunikacyjne

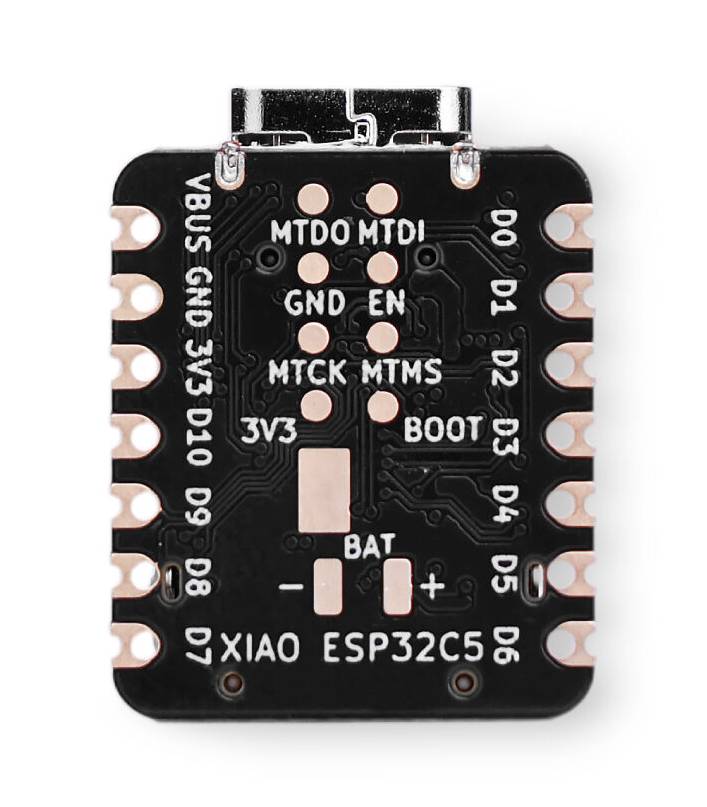

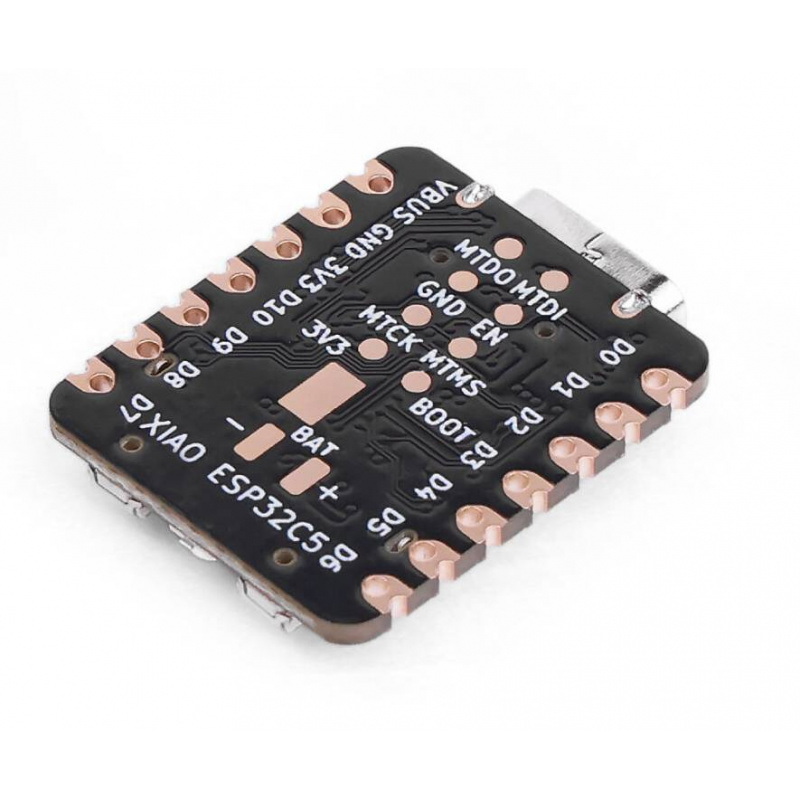

Pomimo niewielkich wymiarów Xiao ESP32-C5 oferuje bogaty zestaw wyprowadzeń do podłączania czujników, wyświetlaczy, modułów wykonawczych i układów komunikacyjnych. Użytkownik ma do dyspozycji 11 linii GPIO, wejścia analogowe ADC, interfejs I2C do czujników i ekspanderów, SPI do wyświetlaczy oraz pamięci, a także UART do komunikacji szeregowej. Na spodzie płytki znajdują się również pady JTAG, które można wykorzystać do debugowania aplikacji. Moduł ma przyciski BOOT i RESET, diodę użytkownika, diodę ładowania oraz złącze U.FL do podłączenia anteny zewnętrznej.

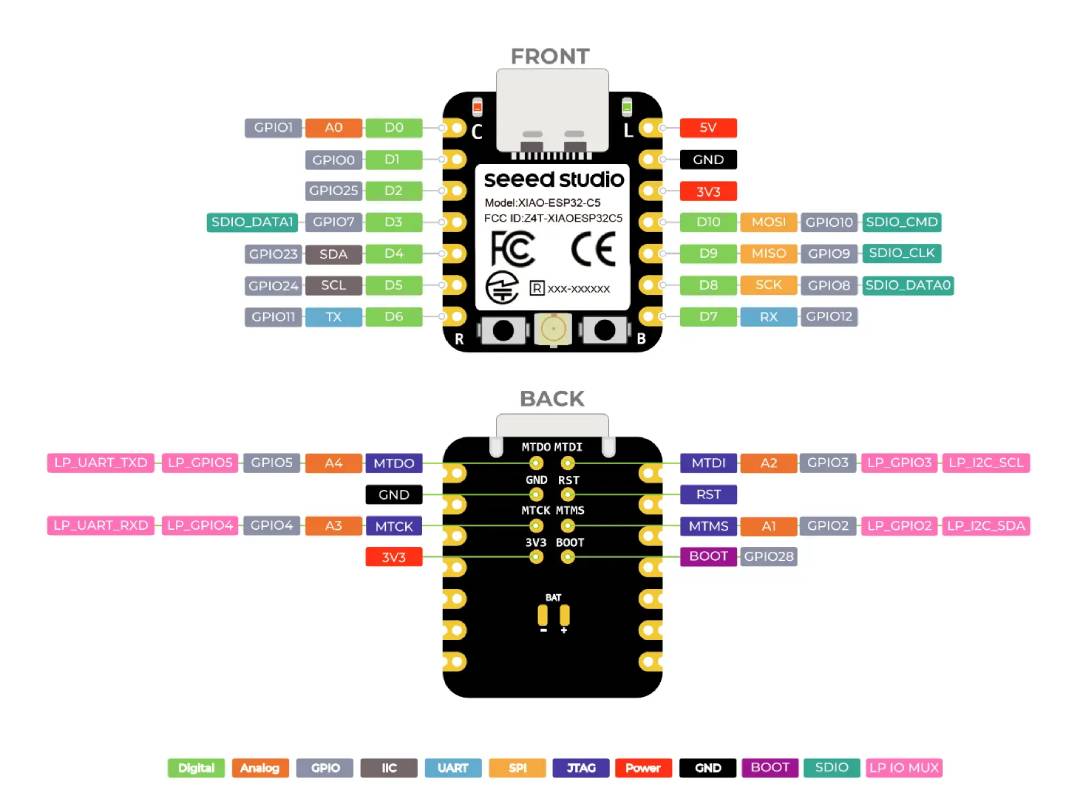

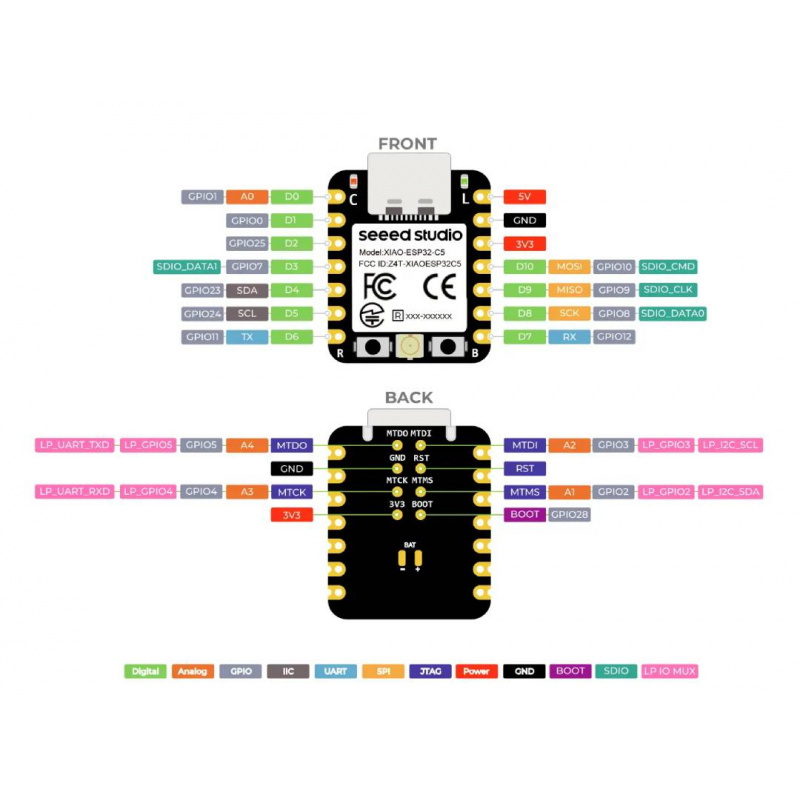

Schemat wyprowadzeń.

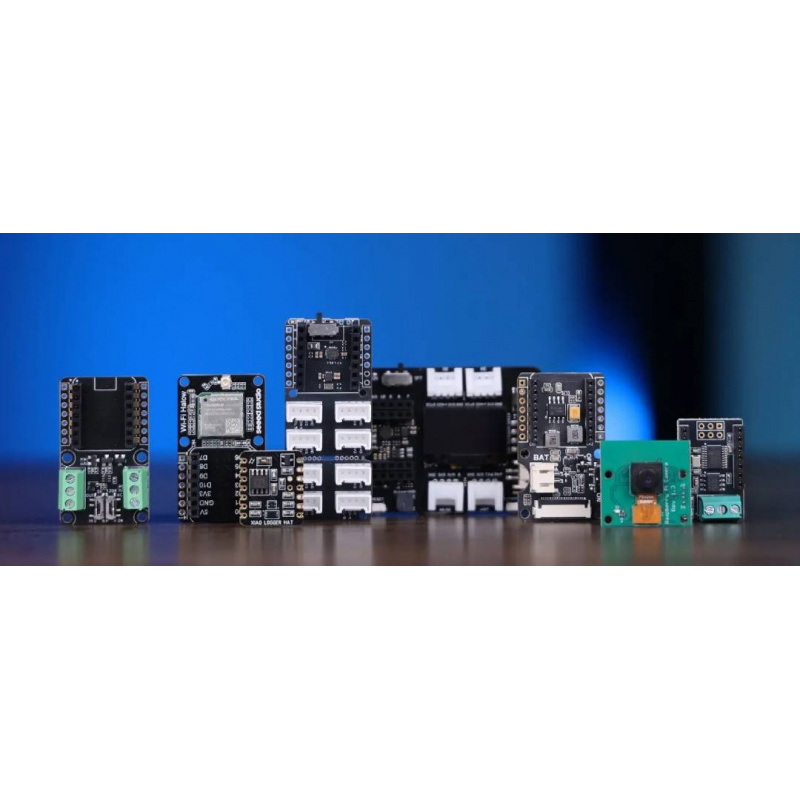

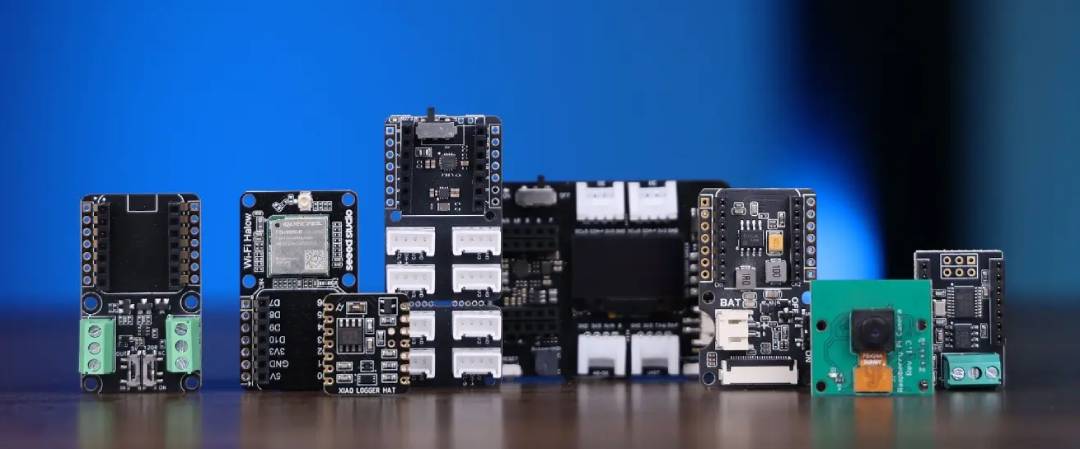

Dzięki zgodności wyprowadzeń z pozostałymi modułami serii Xiao możliwe jest szybkie wykorzystanie gotowych płytek rozszerzeń Seeedstudio.
Łączność bezprzewodowa WiFi 6, Bluetooth 5 LE i ZigBee
Seeed Studio Xiao ESP32-C5 jest pierwszym modułem z serii Xiao wyposażonym w obsługę WiFi 6 w paśmie 2,4 GHz i 5 GHz. Pasmo 5 GHz pozwala korzystać z mniej zatłoczonego zakresu częstotliwości, co jest szczególnie przydatne w miejscach z dużą liczbą sieci bezprzewodowych. Bluetooth 5 LE sprawdzi się w energooszczędnych czujnikach, lokalizatorach i urządzeniach mobilnych, a ZigBee oraz Thread umożliwiają budowę sieci mesh dla inteligentnego domu. Dzięki obsłudze Matter, HomeKit i MQTT moduł można łatwo zintegrować z automatyką domową, bramkami IoT i systemami monitoringu.
Programowanie Xiao ESP32-C5 w Arduino IDE, PlatformIO i MicroPython
Moduł Xiao ESP32-C5 można programować w popularnych środowiskach, takich jak Arduino IDE, ESP-IDF, PlatformIO oraz MicroPython. Dzięki temu płytka nadaje się zarówno do nauki mikrokontrolerów, jak i do profesjonalnego prototypowania urządzeń IoT. Programowanie odbywa się przez złącze USB typu C, które służy także do komunikacji z komputerem i zasilania modułu. Producent udostępnia dokumentację, przykłady kodu oraz instrukcje dotyczące obsługi interfejsów, łączności bezprzewodowej, trybów oszczędzania energii i integracji z systemami Smart Home.

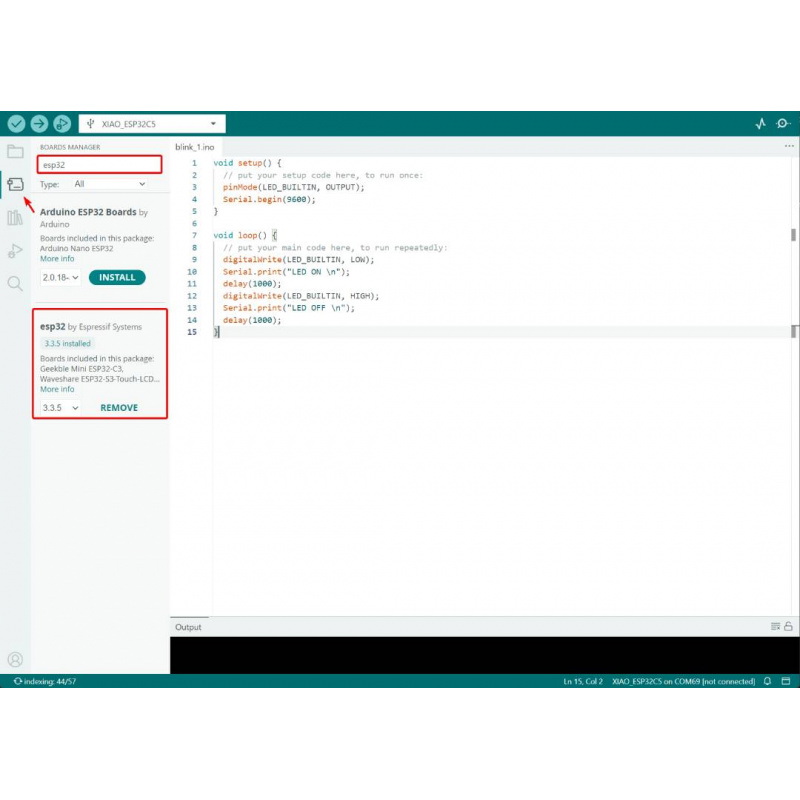

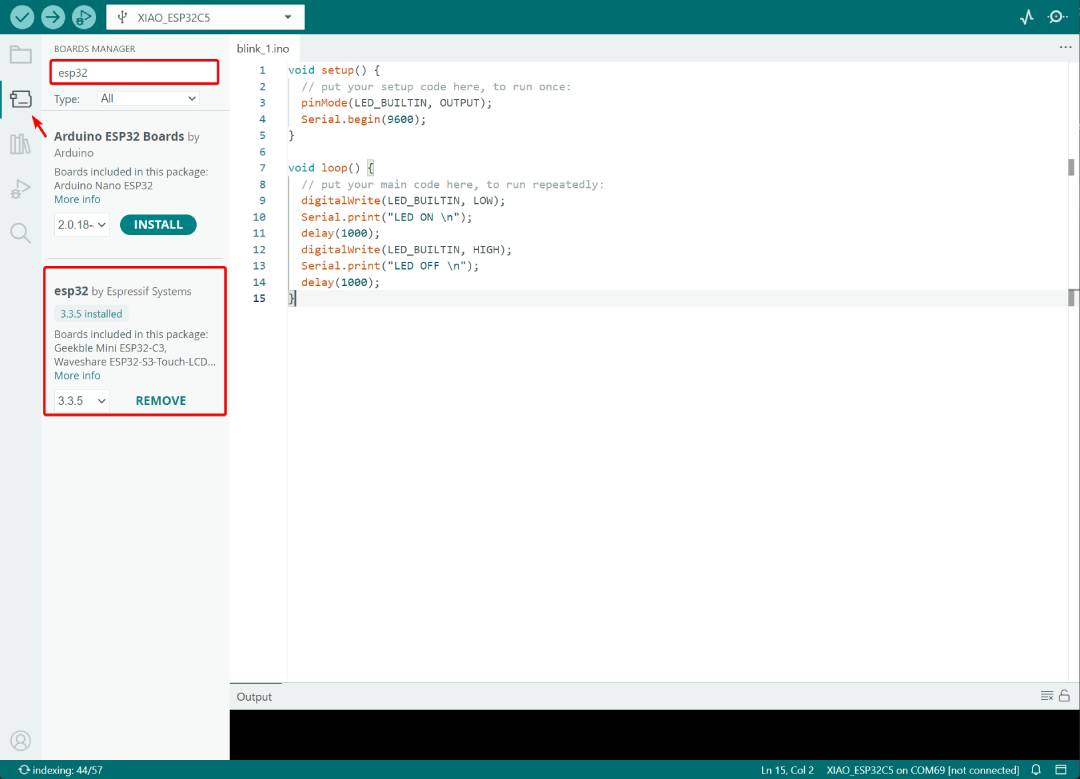

Moduł można programować z wykorzystaniem Arduino IDE, oficjalnego środowiska ESP-IDF, PlatformIO oraz MicroPython.

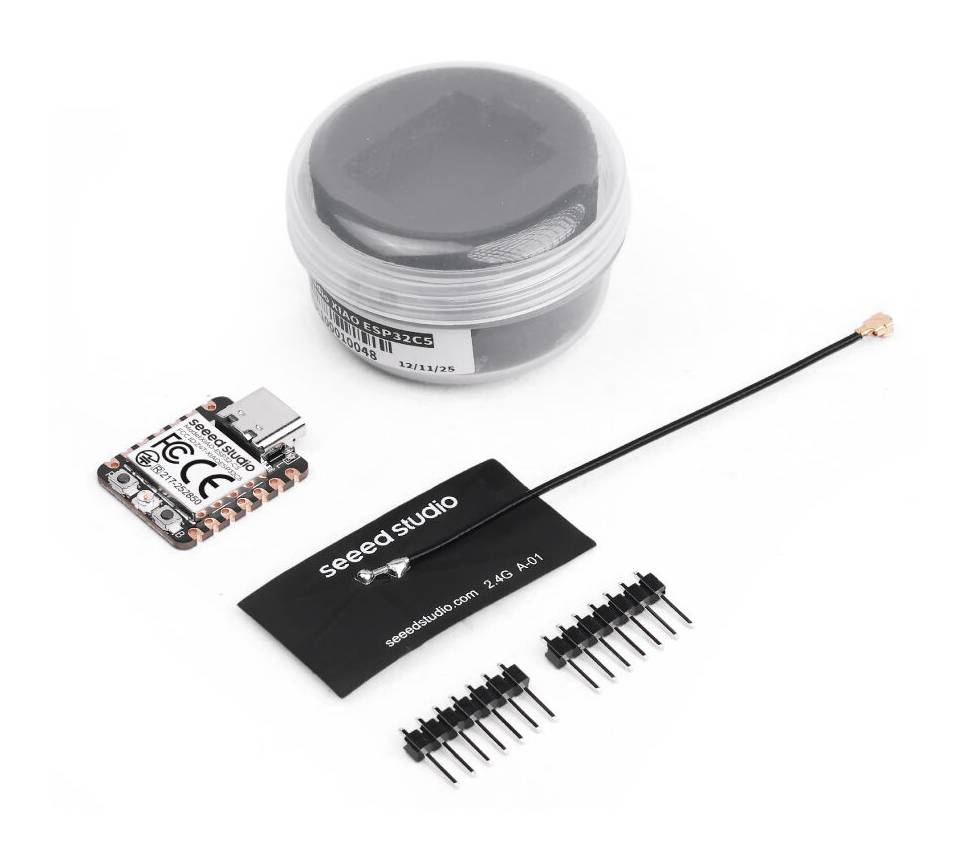

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna Xiao ESP32-C5
- Mikrokontroler: ESP32-C5HR8
- Architektura: 32-bit RISC-V
- Częstotliwość pracy rdzenia głównego: do 240 MHz
- Częstotliwość pracy rdzenia LP: do 48 MHz
- Pamięć: 384 kB SRAM, 320 kB ROM, 8 MB Flash, 8 MB PSRAM
- Łączność bezprzewodowa: WiFi 6 2,4 GHz i 5 GHz, Bluetooth 5 LE, ZigBee, Thread
- Obsługiwane protokoły: Matter, HomeKit, MQTT
- Liczba GPIO: 11
- Wejścia analogowe ADC: 5
- Interfejsy: I2C, SPI, UART, JTAG
- Złącze antenowe: U.FL
- Przyciski: BOOT, RESET
- Diody LED: dioda użytkownika, dioda ładowania
- Zasilanie przez USB typu C: 5 V
- Zasilanie akumulatorowe: 3,7 V
- Pobór prądu w trybie Deep Sleep z USB: 375 µA
- Pobór prądu w trybie Deep Sleep z akumulatora: 15 µA
- Temperatura pracy: od 0°C do 85°C
- Wymiary: 21 x 17,8 mm

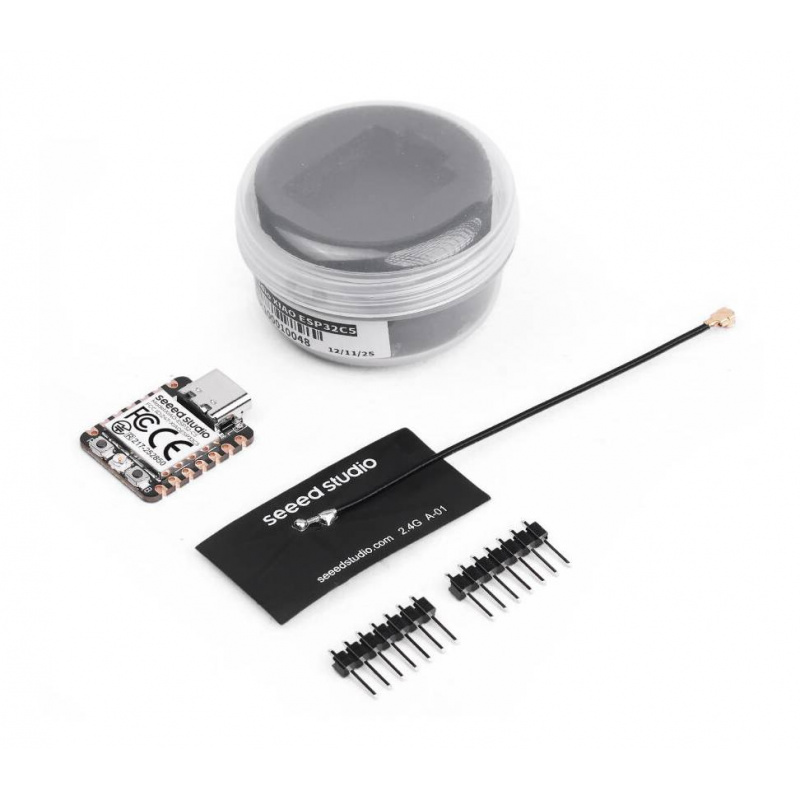

Zawartość zestawu
- Moduł Seeed Xiao ESP32-C5
- Antena FPC 2,4 GHz
- Listwy goldpin - 2 szt.
