Opis produktu: Ekran dotykowy Waveshare B - rezystancyjny LCD TFT 3,2'' 320x240px GPIO dla Raspberry Pi 4B/3B+/3B/Zero
Ekran dotykowy, rezystancyjny 3,2 " dla Raspberry Pi o rozdzielczości 320 x 240 px. Współpracuje z Raspberry Pi w wersji 4B, 3B_ 3B, 2, B+, Zero i Zero W poprzez piny GPIO - jako nakładka do minikomputera. W zestawie znajduje się również rysik do obsługi ekranu.

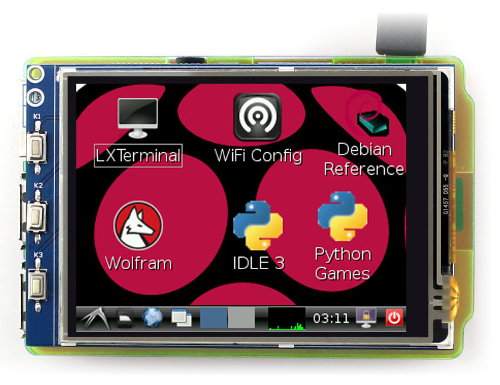

Urządzenie komunikuje się poprzez piny GPIO - jako nakładka do minikomputera.

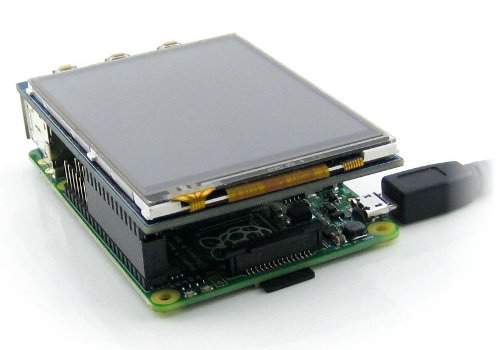

Przykład podłączenia ekranu z Raspberry Pi.
Podłączenie z Raspberry Pi
W celu uruchomienia ekranu należy nałożyć ekran na piny GPIO Raspberry Pi.
Oprogramowanie ekranu
Producent przygotował system operacyjny z zainstalowanymi sterownikami. System należy rozpakować poprzez odpowiedni program, np. WinZip i wgrać na kartę przy pomocy programu Win32 Disk Imager.
|
Szczegółowy opis podłączenia i instalacji sterowników bez zmiany systemu Raspberry Pi oraz obraz gotowego systemu można znaleźć na stronie producenta. |
Zrzut ekranu programu Win32 Disk Imager, po wyborze systemu wystarczy kliknąć przycisk Write i poczekać aż proces instalacji zostanie zakończony.
Interfejs GPIO
| Pin GPIO | Symbol | Opis |
|---|---|---|
| 1, 17 | 3,3V | Zasilanie 3,3 V. |
| 2, 4 | 5V | Zasilanie 5 V. |
| 3, 5, 7, 8, 10, 22 | NC | Nie podłączone. |
| 6, 9, 14, 20, 25 | GND | Masa. |
| 11 | TP_IRQ | Przerwanie od panelu dotykowego. |
| 12 | KEY1 | Klucz. |
| 13 | RST | Reset. |
| 15 | LCD_RS | Wybór: komendy lub dane dla panelu LCD. |
| 16 | KEY2 | Klucz. |
| 18 | KEY3 | Klucz. |
| 19 |
LCD_SI/ TP_SPI |
Wejście danych interfejsu SPI dla panelu dotykowego i ekranu LCD. |
| 21 | TP_SO | Wyjście danych interfejsu SPI dla panelu dotykowego. |
| 23 |
LCD_SCK/ TP_SCK |
Sygnał zegarowy SPI dla panelu dotykowego i ekranu LCD. |
| 24 | LCD_CS | Chip select dla ekranu LCD. |
| 26 | TP_CS | Chip select dla panelu dotykowego. |

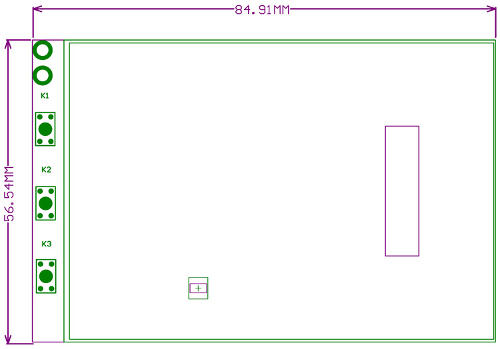

Wymiary zewnętrzne ekranu.
Specyfikacja ekranu dotykowego Waveshare
- Typ: ekran dotykowy, rezystancyjny
- Przekątna: 3,2 "
- Rozdzielczość: 320 x 240 px
- Współpracuje z: Raspberry Pi w wesji 3, 2, B+, Zero i Zero W (działa bezpośrednio z systemem od producenta)
- Działa również ze wszystkimi urządzeniami HDMI (funkcja dotykowa nie jest wtedy dostępna)
- Wymiary ekranu: 85 x 56,5 mm
Zestaw zawiera
- Ekran 3,2" dotykowy, rezystancyjny
- Śrubki montażowe
- Rysik
Dotykowy wyświetlacz 3,5” dla Raspberry Pi
Prezentowany ekran dotykowy LCD TFT 3,2'' 320x240px z rezystancyjnym tocuhpanelem jest przeznaczony dla minikomputerów jednopłytkowych z serii Raspberry Pi 4B/3B+/3B/Zero, wyposażonych w 40-pinowe złącze GPIO.
Produkt ma postać nakładki typu Raspberry Pi Hat, dzięki czemu budowa systemu wykorzystującego wyświetlacz jest prosta i nie wymaga stosowania żadnych narzędzi (w tym lutownicy). Do dyspozycji użytkownika są – oprócz panelu dotykowego – także trzy fizyczne przyciski, znajdujące się na krawędzi PCB nakładki.
Podłączenie i przykładowe zastosowania
Spośród jedenastu pinów GPIO, wykorzystywanych przez nakładkę Raspberry Pi screen B marki Waveshare, sam ekran zajmuje zaledwie 8 linii GPIO - pozostałe trzy służą do obsługi wbudowanych mikroprzycisków. Zasilanie także dostarczane jest poprzez 40-torowe złącze GPIO, dzięki czemu nie musisz martwić się o pomylenie przewodów podczas podłączania modułu do minikomputera.
Ekran dotykowy B - rezystancyjny LCD TFT 3,2'' 320x240px GPIO dla Raspberry Pi 4B/3B+/3B/Zero - Waveshare 9201 doskonale sprawdzi się zarówno w zastosowaniach prototypowych i dydaktycznych, jak i w budowie niewielkich urządzeń sterujących oraz pomiarowych, wykorzystujących Raspberry Pi jako klasyczny system wbudowany.
