Opis produktu: Wyświetlacz LCD 2x16 znaków RGB negatyw + złącza - Adafruit 399
Alfanumeryczny wyświetlacz LCD oparty na popularnym sterowniku HD44780, może wyświetlić 32 znaki w dwóch wierszach i szesnastu kolumnach. Ten model charakteryzuje możliwość podświetlenia w dowolnym, wybranym przez użytkownika kolorze. Znaki mogą mieć dowolny kolor. Urządzenie współpracuje z napięciami 3 V i 5 V.
W zestawie
- Wyświetlacz LCD 2x16 znaków z podświetlaniem RGB - negatyw
- Listwa goldpin 40 pinów, raster 2,54 mm
- Potencjometr do regulacji kontrastu 10 kΩ

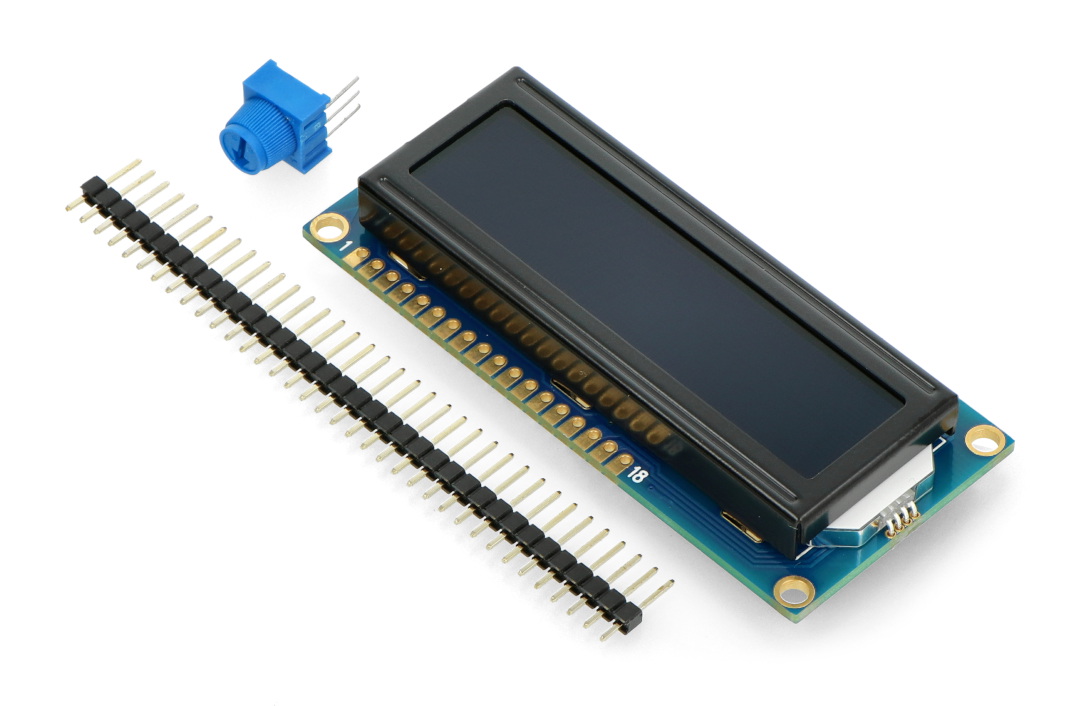

Wyświetlacz LCD 2x16 znaków RGB negatyw + złącza - Adafruit 399.

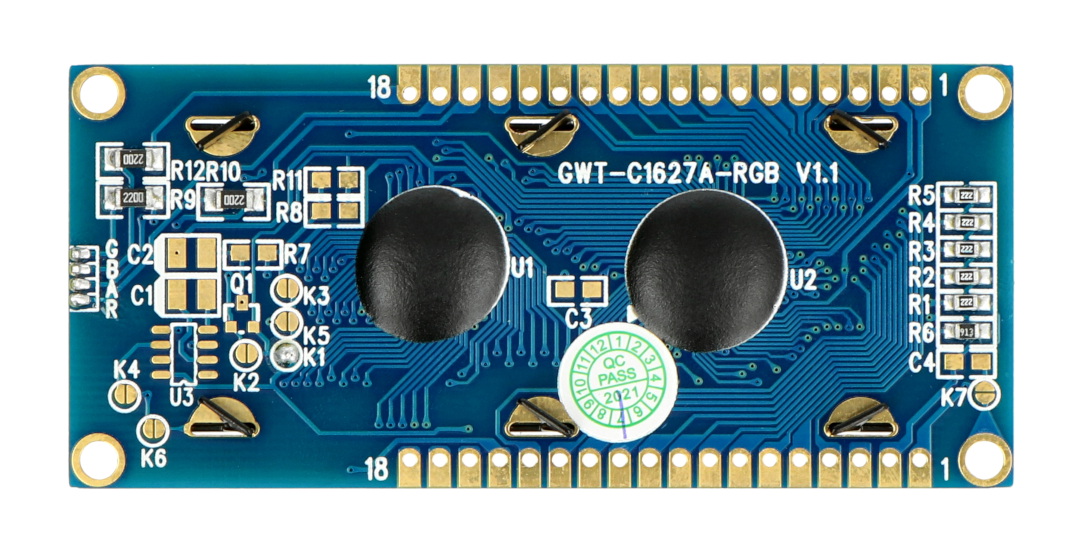

Wyświetlacz LCD 2x16 znaków RGB negatyw - widok z tyłu.
|
Produkt kompatybilny z Arduino i Raspberry Pi W systemie Adafruit można znaleźć przykład podłączenia do Arduino oraz Raspberry Pi. |
Specyfikacja wyświetlacza LCD 2x16 znaków RGB
- Współpracuje z napięciami 3 V oraz 5 V
- Ilość znaków: 2 wiersze, 16 kolumn
- Podświetlanie: dowolny kolor z palety RGB (red, green, blue)
- Wielokolorowy tekst na ciemnym tle
- Sterownik zgodny z HD44780
- Wbudowane rezystory dla podświetlenia
- Złącza: otwory dla złącz goldpin - raster 2,54 mm (w zestawie do samodzielnego lutowania)
- Możliwość regulacji jasności podświetlania za pomocą sygnału PWM
- Można utworzyć do 8 dodatkowych znaków dla niestandardowych glifów lub obsługi „obcego” języka
- Urządzenie wymaga potencjometru do regulacji kontrastu, np. 10 kΩ (w zestawie)
- Wymiary samego wyświetlacza: 71 x 27 mm
- Wymiary modułu: 80 x 36 x 10 mm
Podłączenie wyświetlacza
Układ posiada 18 wyprowadzeń, z czego pierwsze 16 jest zgodne ze standardowymi wyświetlaczami 2x16 znaków. Piny 17 i 18 odpowiadają za dodatkowe kolory podświetlenia: zielony i niebieski.
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| VSS | VDD | V0 | RS | RW | E | DB0 | DB1 | DB2 |
| 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 |
| DB3 | DB4 | DB5 | DB6 | DB7 | LED+ | - R | - G | - B |
Rozkład wyprowadzeń.
