Opis produktu: Wyświetlacz LCD 2x16 znaków - zielony - justPi
Alfanumeryczny wyświetlacz LCD wyprodukowany przez firmę justPi. Prezentuje wartości w dwóch liniach, po 16 znaków w każdej. Zasilany jest napięciem 5 V. Charakteryzuje się wyjątkowo prostą obsługą, wysoką dostępnością oraz licznym wsparciem dla wielu mikrokontrolerów.
Produkt kompatybilny z Arduino
W standardowym zestawie bibliotek i przykładowych programów pobieranych ze środowiskiem Arduino IDE znajduje się biblioteka LiquidCrystal, która umożliwia obsługę prezentowanego wyświetlacza.

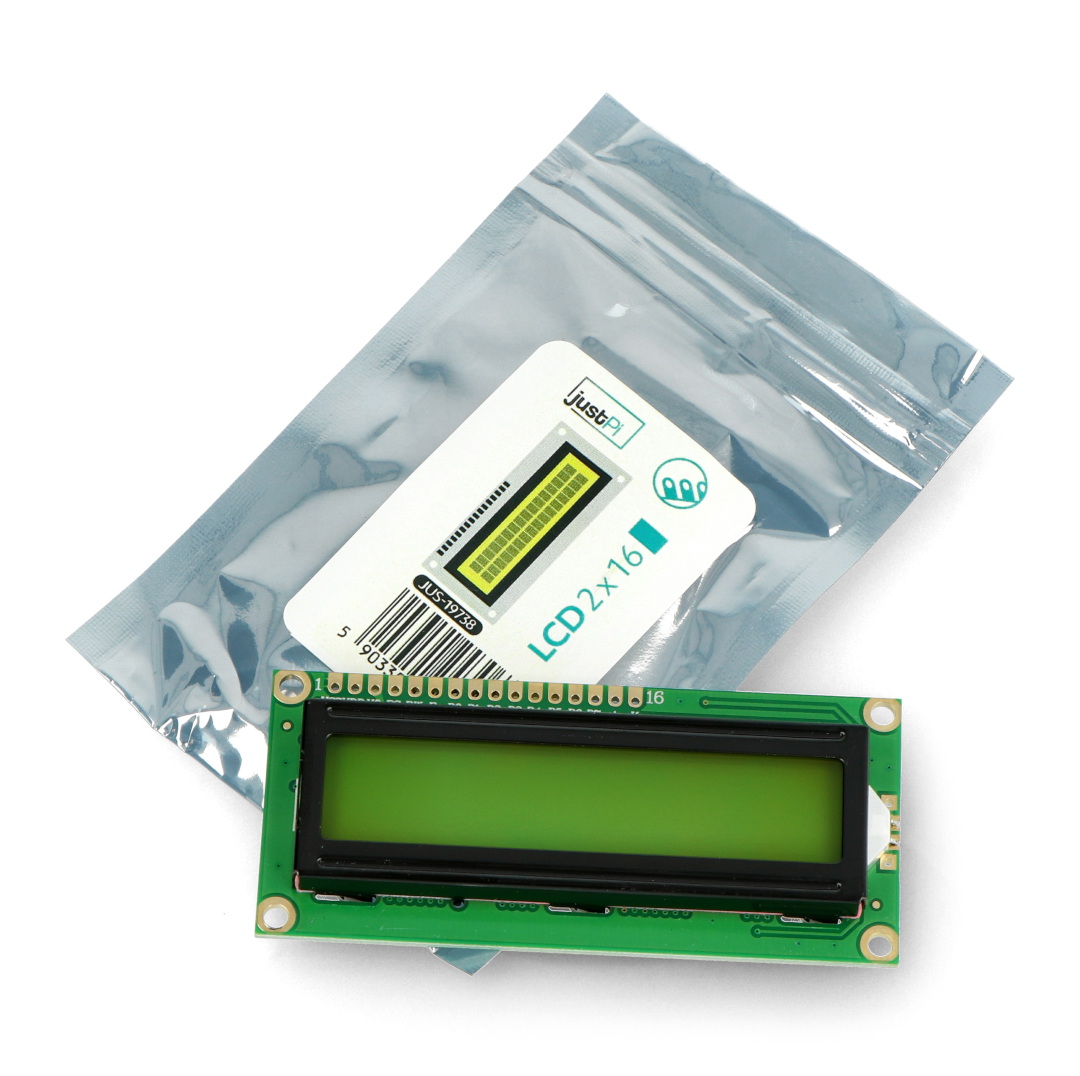

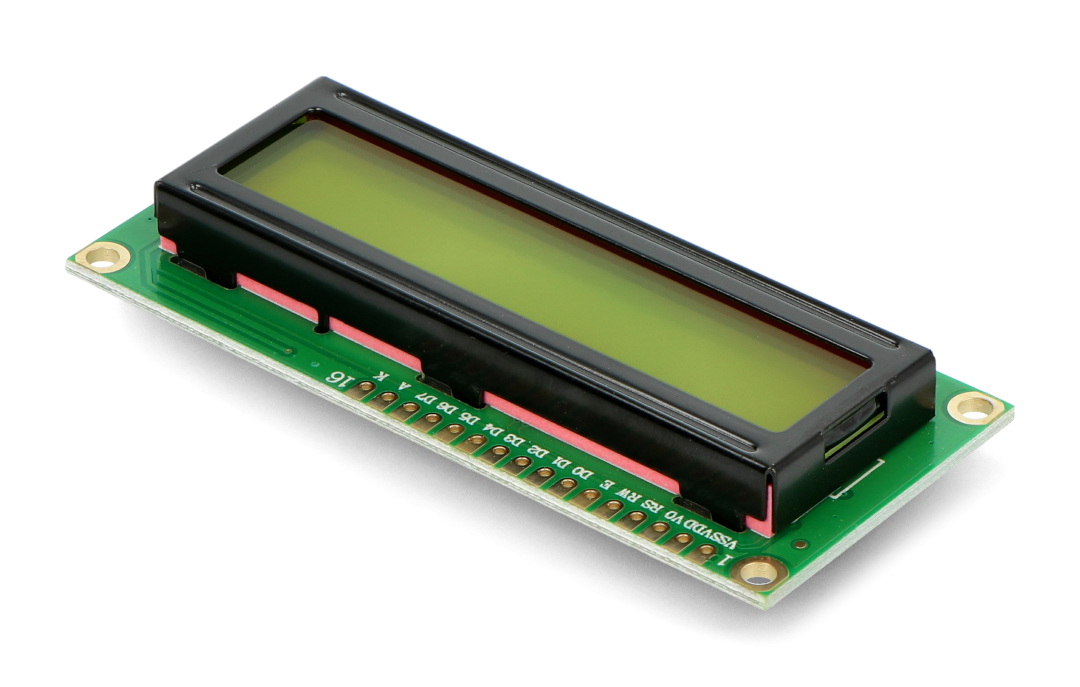

Wyświetlacz LCD 2x16 znaków - zielony - justPi.
Wymiary i opis wyprowadzeń.
Opis wyprowadzeń wyświetlacza
Alfanumeryczny wyświetlacz posiada 12 pinów, które nie posiadają oznaczeń na płytce. Każde z nich odpowiada kolejno:
- 1 - VSS - masa układu
- 2 - VDD - zasilanie 5 V
- 3 - V0 - kontrast
- 4 - RS - wybór rejestru instrukcji wyświetlacza (stan niski) albo rejestru danych (stan wysoki)
- 5 - R/W - odczyt (stan niski) / zapis (stan wysoki)
- 6 - E - odblokowanie wyświetlacza
- 7...14 - DB0...DB7 - magistrala danych
- 15 - LEDA - zasilania podświetlania 5 V
- 16 - LEDK - masa układu podświetlania
Sterowanie modułem LCD 2x16
Wyświetlaczem od justPi można sterować w czterech trybach:
- 8-bitowym bez odczytu flagi zajętości - do transmisji potrzebnych jest osiem linii magistrali danych i dwie linie sterujące (RS, E - RW podłączone do masy),
- 8-bitowym z odczytem flagi zajętości - do transmisji potrzebnych jest osiem linii magistrali danych i trzy linie sterujące (RS, E, RW),
- 4-bitowym z odczytem flagi zajętości- do transmisji potrzebne są cztery linie magistrali danych i trzy linie sterujące(RS, E, RW),
- 4-bitowym bez odczytu flagi zajętości - do transmisji potrzebne są cztery linie magistrali danych i dwie linie sterujące (RS, E - RW podłączone do masy).
Najczęściej wybieranym sposobem komunikacji jest tryb 4-bitowy bez odczytu flagi zajętości. Wysyłanie pół bajtu pozwala zaoszczędzić cenne wyprowadzenia I/O mikrokontrolera - wykorzystywane są tylko cztery linie danych (w 8-bitowym zajętych jest ich aż osiem). Brak odczytu flagi zajętości wprowadza konieczność stosowania programowych opóźnień, ale pozwala zaoszczędzić kolejną linię - R/W. Pin ten może zostać podłączony na stałe do masy, ponieważ dane będą transportowane tylko w jedną stronę - do wyświetlacza.
Uniwersalność wyświetlacza pozwala na wybór także najbardziej odpowiedniego sposobu sterowania.

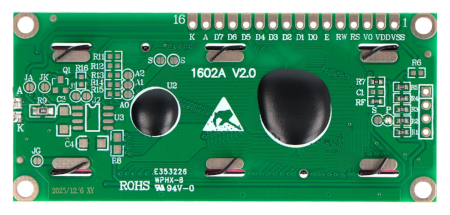

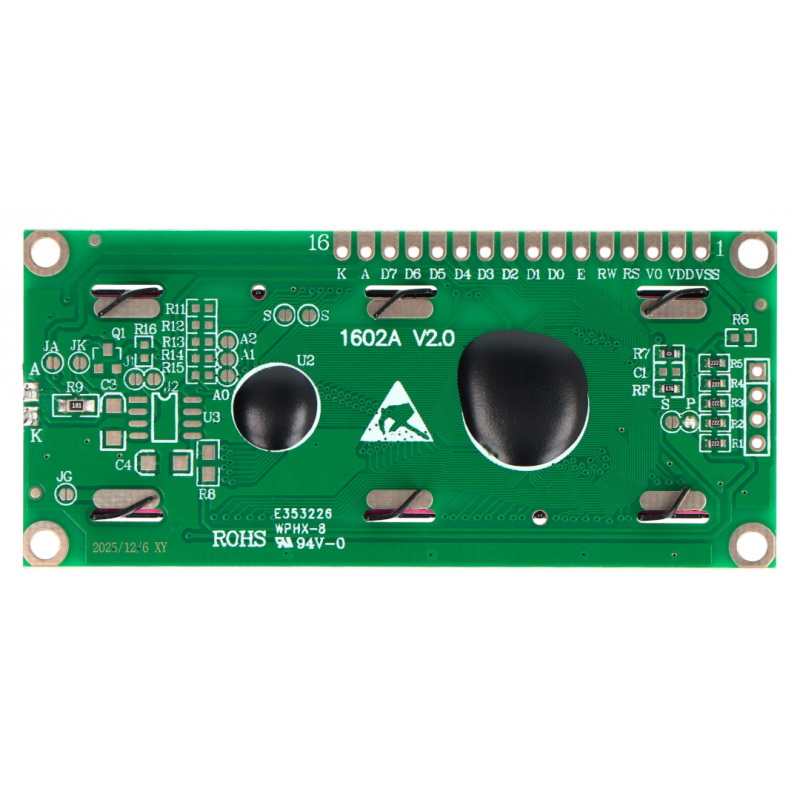

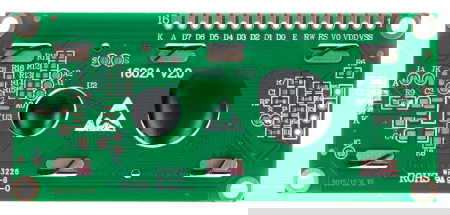

Wyświetlacz - widok z tyłu.
Specyfikacja techniczna wyświetlacza
- Typ: wyświetlacz LCD alfanumeryczny
- Napięcie zasilania: 5 V
- Sterownik zgodny z HD44780
- Podświetlanie: żółto-zielone, czarne znaki
- Zakres temperatury pracy: od -20°C do 70°C
- Wymiary jednego znaku: 2,45 x 5 mm
- Wymiary modułu: 80 x 36 mm
