DFRobot LCD Keypad Shield v1.1- wyświetlacz dla Arduino

Indeks: DFR-02729 EAN: 6959420900008

Nakładka do Arduino z popularnym wyświetlaczem LCD 2x16 znaków i pięcioma przyciskami do dyspozycji użytkownika. Dzięki LCD KeyPad Shield w prosty sposób stworzysz interfejs użytkownika.

DFRobot LCD Keypad Shield v1.1- wyświetlacz dla Arduino
49,90 zł
40,57 zł netto
Zapłać później
Producent: DFRobot
Kompatybilny z: Arduino

Opis produktu: DFRobot LCD Keypad Shield v1.1

Nakładka do Arduino z popularnym wyświetlaczem LCD 2x16 znaków i pięcioma przyciskami do dyspozycji użytkownika. Ekran wykorzystuje piny 4, 5, 6, 7, 8, 9 i 10. Odczyt stanu przycisków odbywa się poprzez sygnał analogowy, dzięki takiemu rozwiązaniu wszystkie pięć przycisków wykorzystuje tylko jedno wyprowadzenie A0.

Płytka posiada również wyprowadzone pozostałe piny Arduino, przycisk RESET, potencjometr do regulacji kontrastu wyświetlacza oraz gniazdo dla modułu Bluetooth

Produkt kompatybilny z Arduino

Producent przygotował przewodnik użytkownika z przykładowym kodem dla użytkowników Arduino.

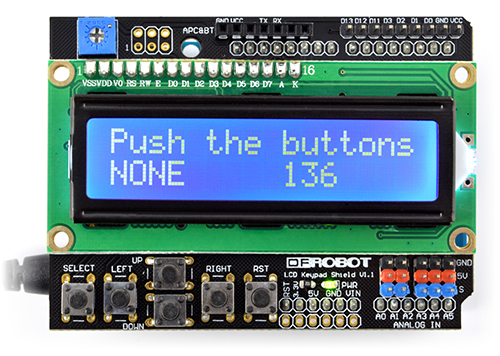

LCD Keypad shield - wyświetlacz dla Arduino DFRobotDFRobot LCD Keypad Shield v1.1.

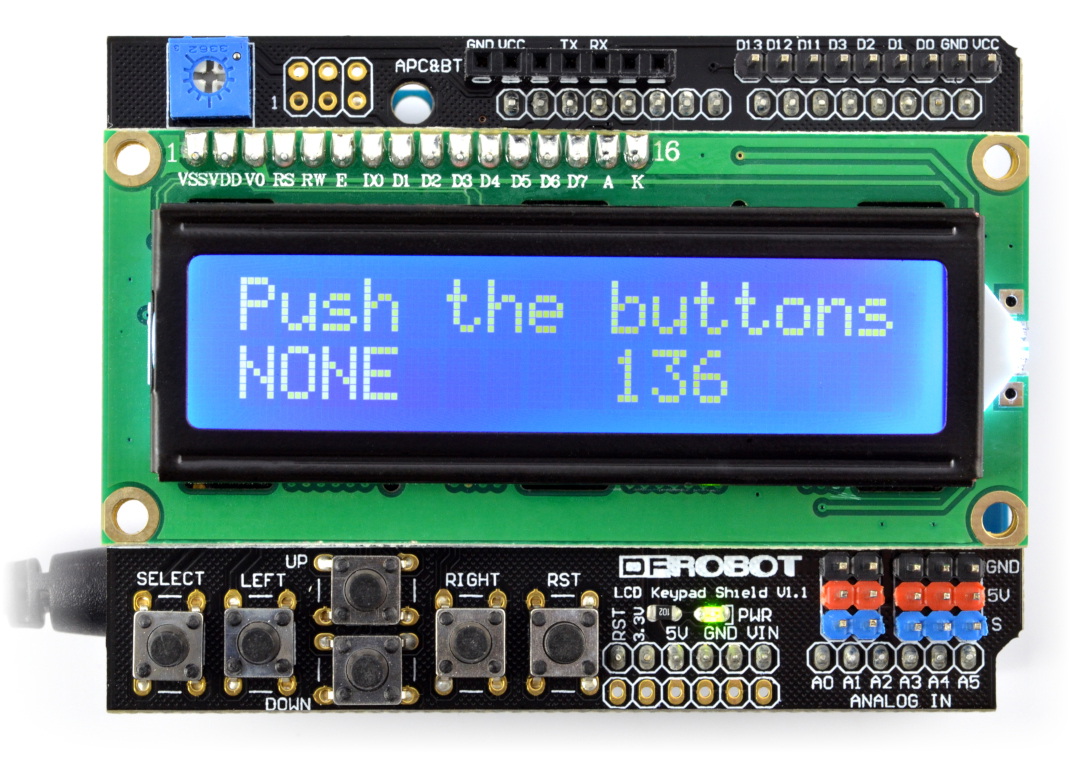

Wyświetlacz DFRobot LCD.

Wyświetlacz DFRobot LCD.

Specyfikacja DFRobot LCD Keypad Shield v1.1

  • Napięcie pracy: 5 V
  • Napięcie pracy wyprowadzeń logicznych: 5 V (pobierane z Arduino)
  • Pięć przycisków do dyspozycji użytkownika
  • Wbudowany wyświetlacz LCD 2x16 znaków z podświetlaniem niebieskim
  • Wyprowadzany przycisk RESET Arduino
  • Wyprowadzane piny Arduino - cyfrowe i analogowe
  • Współpracuje ze standardowa biblioteką Arduino LiquidCrystal
  • Wymiary płytki: 80 x 58 mm
  • W naszej ofercie znajdziesz również obudowę do Arduino Uno i LCD Keypad Shield

Podłączenie

Moduł współpracuje ze standardową biblioteką Arduino Liquid Crystal. W celu uruchomienia modułu należy podać podłączenie wyprowadzeń w bibliotece zgodnie z poniższą tabelką. Przykładowy program dla Arduino, który nie wymaga żadnych zmian w kodzie można pobrać spod tego adresu.

Pin

LCD Keypad Shield

Pin

Arduino

 D4 ~ D7 D4~D7
 RS D8
 Enable D9
 Podświetlenie D10

 Przyciski

(sygnał analogowy)

A0
Ekran - typ alfanumeryczny
Ekran - przekątna 2.60 ''
Ekran - interfejs GPIO
Ekran - dotyk Nie
Ekran - rozdziel. 2x16 znaków
Szerokość opakowania 6.5 cm
Wysokość opakowania 8 cm
Głębokość opakowania 2.5 cm
Masa opakowania 0.062 kg
