Opis produktu: DFRobot LCD1602 RGB Keypad Shield v1.0 - wyświetlacz dla Arduino
Nakładka do Arduino z popularnym wyświetlaczem LCD RGB 2x16 znaków i pięcioma przyciskami do dyspozycji użytkownika. Oferuje 16 milionów kombinacji kolorów. Ekran wykorzystuje piny 4, 5, 6, 7, 8, 9 i 10. Odczyt stanu przycisków odbywa się poprzez sygnał analogowy, dzięki takiemu rozwiązaniu wszystkie pięć przycisków wykorzystuje tylko jedno wyprowadzenie A0. Napięcie zasilania 5 V jest pobierane z płytki Arduino.
Produkt kompatybilny z Arduino
Producent przygotował przewodnik użytkownika z przykładowym kodem dla użytkowników Arduino.
Wykorzystywane piny Arduino: D4, D5, D6, D7, D8, D9, D10.

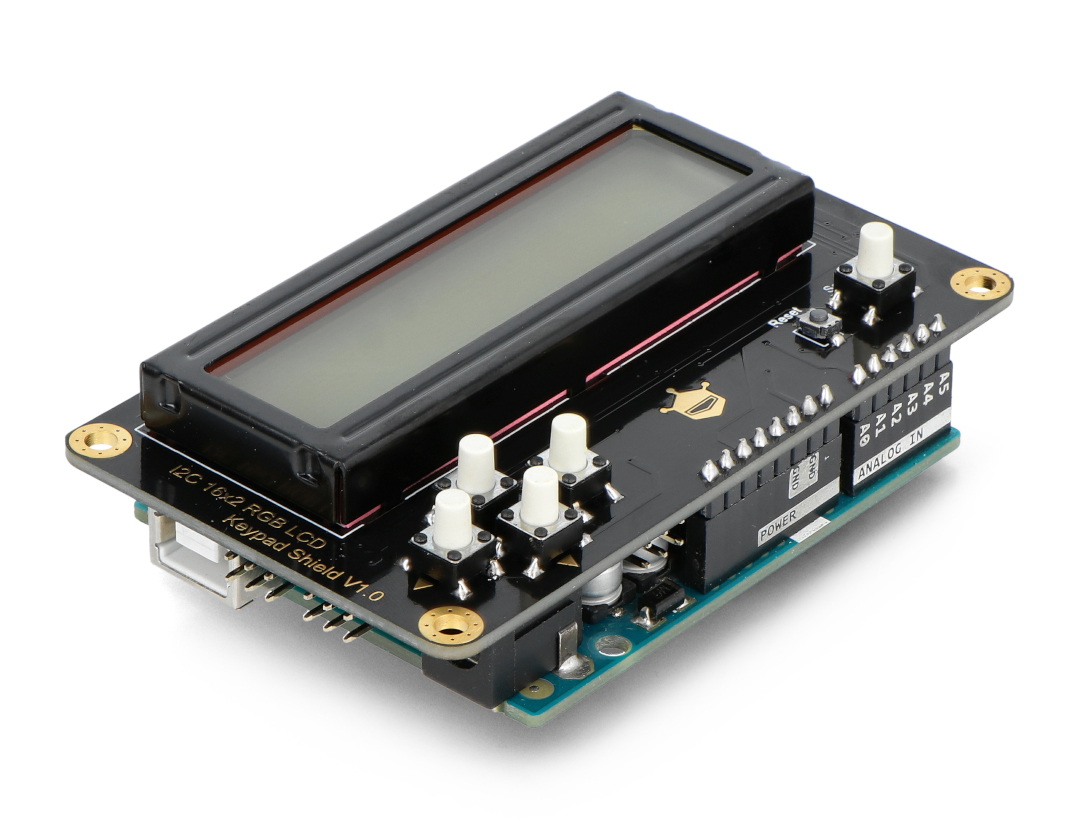

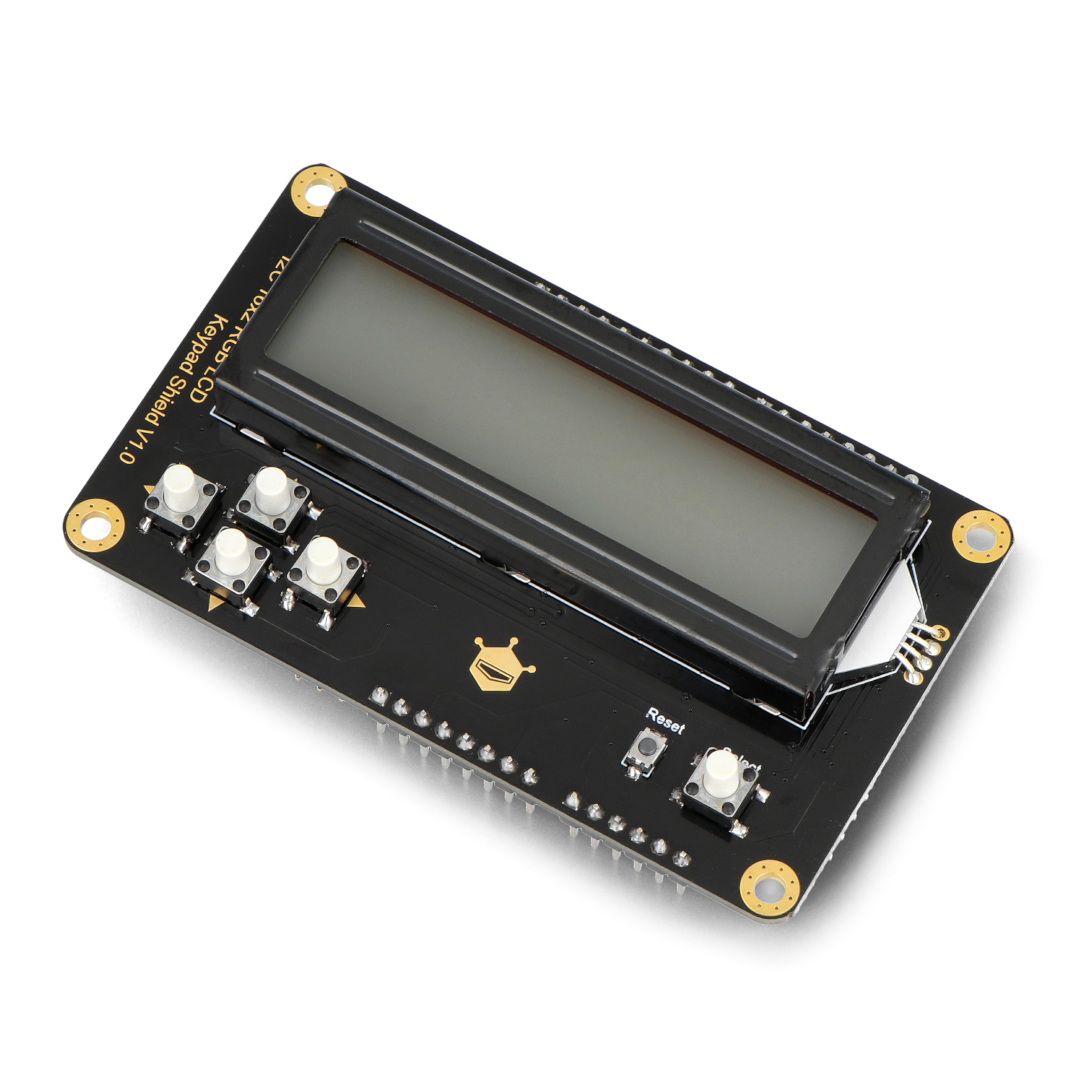

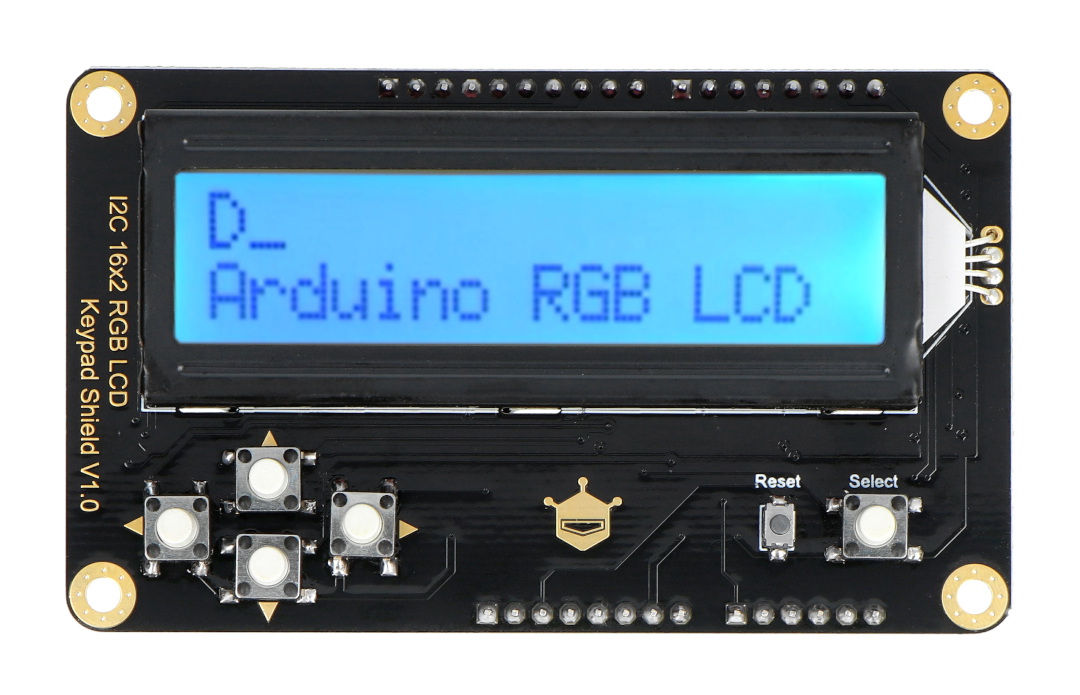

DFRobot LCD1602 RGB Keypad Shield v1.0 - wyświetlacz dla Arduino.
Podłączenie
Moduł współpracuje ze biblioteką Arduino Liquid Crystal. W celu uruchomienia modułu należy podać podłączenie wyprowadzeń w bibliotece zgodnie z poniższą tabelką:
|
Pin LCD Keypad Shield |
Pin Arduino |
|---|---|
| D4 ~ D7 | D4~D7 |
| RS | D8 |
| Enable | D9 |
| Podświetlenie | D10 |
|
Przyciski (sygnał analogowy) |
A0 |
Specyfikacja wyświetlacza
- Napięcie pracy: 5 V
- Napięcie pracy wyprowadzeń logicznych: 5 V (pobierane z Arduino)
- Podświetlanie: RGB z regulowanym podświetleniem (16 milionów)
- Pięć przycisków do dyspozycji użytkownika
- Wbudowany wyświetlacz LCD 2x16 znaków z podświetlaniem niebieskim
- Wyprowadzany przycisk RESET Arduino
- Wykorzystywane piny Arduino: D4, D5, D6, D7, D8, D9, D10
- Współpracuje ze standardowa biblioteką Arduino Liquid Crystal
- Wymiary płytki: 86 x 52 mm
Nakładka do Arduino z wyświetlaczem LCD i pięcioma przyciskami do dyspozycji użytkownika.
Urządzenie domyślnie pracuje z napięciem 5 V. W celu połączenia układu z kontrolerem zasilanym niższym napięciem, należy przeciąć ścieżkę prowadzącą do pinu IOREF.
